Токарный патрон CHANDOX OP-224 (24″, 610 мм) — купить гидравлический 3-кулачковый патрон
Для каких задач создан OP-224
Двадцатичетырёхдюймовый CHANDOX OP-224 — это вершина линейки OP, патрон для станков, которые работают с заготовками диаметром до 610 мм. Если OP-221 можно назвать «сверхтяжёлым», то OP-224 — это категория, где на первый план выходит не скорость, а способность удерживать крупногабаритные детали с абсолютной надёжностью.
Главное преимущество OP-224 — рекордное для серии проходное отверстие 205 мм. Для сравнения: у ближайшего аналога Kitagawa B-24 оно составляет 165 мм. Это означает, что CHANDOX OP-224 позволяет подавать пруток до 180 мм — там, где Kitagawa уже не справляется. При этом усилие зажима остаётся на уровне 233 кН, а масса патрона — 269.4 кг, что на 24 кг легче японского аналога.
Что даёт переход с OP-221 на OP-224:
- Проходное отверстие вырастает со 180 до 205 мм — можно подавать пруток до 180 мм
- Диапазон зажима расширяется до Ø140–Ø610 мм
- Масса растёт с 195.2 до 269.4 кг — плата за возросшую жёсткость и способность работать с крупногабаритными заготовками
- Максимальная скорость снижается до 1400 об/мин — патрон рассчитан на тяжёлое точение, а не на высокоскоростную обработку
Конструкция и механизм:
- Клиновой механизм (wedge-type) с закалёнными направляющими
- Термообработанный корпус из легированной стали
- Балансировка ротора под 1400 об/мин
- Сквозной канал ⌀205 мм
- Крепление через переходные фланцы A2-20 (штатно), A2-15 и A2-11 (через фланец)
Типовые детали: крупные валы, оси, ступицы, фланцы, корпуса гидроаппаратуры, детали нефтегазовой арматуры, тяжёлые автомобильные компоненты, детали судостроения, энергетики и тяжёлого машиностроения.
Когда выбирать OP-224: если требуется обработка заготовок диаметром от 140 до 610 мм при частоте вращения до 1400 об/мин и усилии зажима не менее 233 кН. Если нужен меньший диаметр — смотрите OP-221.
Совместимость: OP-224 — прямой аналог Kitagawa B-24, Samchully HS-24 и AutoStrong N-224. Резьба тяги M220×3P, посадочные размеры и оснастка совместимы без доработок.

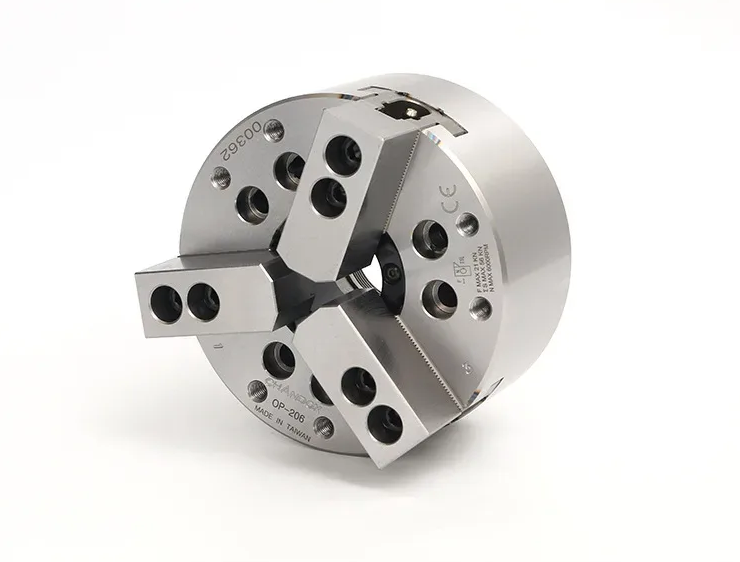

Купить CHANDOX OP-224
Цена: 1 625 000 ₽ с НДС
Наличие: ✅ Под заказ, срок поставки 3–5 недель
Страна производства: Тайвань (CHANDOX Precision Industrial Co., Ltd.)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал CHANDOX
✔️ Взаимозаменяемость с Kitagawa и Samchully
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Страна производства: Тайвань (CHANDOX Precision Industrial Co., Ltd.)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал CHANDOX
✔️ Взаимозаменяемость с Kitagawa и Samchully
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Токарные патроны и гидроцилиндры CHANDOX
со склада в Москве
OP-200 Серия | Гидравлические токарные патроны
P Cерии | Гидроцилиндры
Технические характеристики OP-224
| Параметр | Значение |
| Модель | OP-224 |
| Диаметр патрона | 610 мм (24″) |
| Тип механизма | Клиновой, гидравлический, самоцентрирующийся |
| Сквозной проход, ⌀ | 205 мм |
| Диапазон зажима | Ø140–Ø610 мм |
| Ход плунжера | 26 мм |
| Ход кулачков на диаметр | 12 мм |
| Макс. тянущее усилие | 9080 кгс (89 кН) |
| Макс. усилие зажима | 23760 кгс (233 кН) |
| Макс. частота вращения | 1400 об/мин |
| Макс. рабочее давление | 23.5 кгс/см² (2.3 МПа) |
| Масса | 269.4 кг |
| Присоединительная резьба тяги | M220×3P |
| Конус шпинделя | A2-20 (штатно), A2-15 / A2-11 (через фланец) |
| Рекомендуемый гидроцилиндр | P3420 |
| Сырые кулачки | SJ-24 |
| Каленые кулачки | HJ-24 |
Скачать каталог патронов серии OP
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов CHANDOX OP. В нём собраны:
Технические характеристики всех 12 моделей (OP-204, OP-205, OP-206, OP-208, OP-210, OP-212, OP-215, OP-218, OP-221, OP-224, OP-210BH, OP-212BH)
Полные таблицы геометрических размеров
Информация о совместимости с гидроцилиндрами CHANDOX
Таблицы аналогов Kitagawa B-200, Samchully HS, AutoStrong N и других
Данные по кулачкам, Т-гайкам и переходным фланцам
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Чертеж Cерия OP
Технические параметры серии OP
Единицы измерения / мм
| Модель / Размер | Конус шпинделя | A | B | C(h6) | D | E | E1 | F | G | H | H1 | I1 | H2 | I2 | H3 |
| OP-204 | - | 110 | 59 | 85 | - | - | - | 4 | - | 70.6 | - | - | - | - | - |
| OP-205 | A2-4 | 135 | 60 | 110 | 63.513 | 20 | - | 4 | 96 | 82.6 | PCDØ118 | 3-M8×1.25P | - | - | - |
| OP-206 | A2-5 | 169 | 81 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | PCDØ145 | 6-M10×1.5P | - | - | - |
| OP-208 | A2-6 (A2-5) | 210 | 91 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | PCDØ180 | 6-M10×1.5P | - | - | - |
| OP-210 | A2-8 (A2-6) | 254 | 100 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | PCDØ225 | 6-M12×1.75P | - | - | - |
| OP-212 | A2-8 | 304 | 110 | 220 | 139.719 | 18 | - | 6 | 190 | 171.4 | PCDØ250 | 6-M12×1.75P | - | - | - |
| OP-215 | A2-11 (A2-8) | 381 | 133 | 300 | 196.869 | 22 | 33 | 6 | 260 | 235 | - | - | PCDØ230 | 3-M12×1.75P | PCDØ300 |
| OP-218 | A2-11 (A2-8) | 450 | 133 | 300 | 196.869 | 22 | 33 | 6 | 260 | 235 | PCDØ230 | 3-M12×1.75P | PCDØ300 | 3-M12×1.75P | PCDØ380 |
| OP-221 | A2-15 (A2-11) | 530 | 140 | 380 | 285.775 | 27 | 41 | 6 | 330.2 | 330.2 | PCDØ300 | 3-M16×2P | PCDØ380 | 3-M16×2P | PCDØ460 |
| OP-224 | A2-20 (A2-15) | 610 | 149 | 520 | 412.745 | 27 | 42 | 6 | 463.6 | 463.6 | PCDØ350 | 3-M16×2P | PCDØ450 | 3-M16×2P | PCDØ550 |
| OP-210BH | A2-8 (A2-6) | 254 | 100 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | - | - | PCDØ160 | 3-M12×1.75P | PCDØ220 |
| OP-212BH | A2-8 | 304 | 108 | 220 | 139.719 | 18 | - | 6 | 190 | 171.4 | - | - | PCDØ170 | 3-M16×2P | PCDØ260 |
| МОДЕЛЬ / РАЗМЕР | I3 | J | K | L | M | N max. | N min. | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X |
| OP-204 | - | 26 | 3-M10×1.5P | - | 14 | 23 | 20.3 | 11.5 | 6.7 | 3.5 | -6.5 | 23 | 10 | 17.5 | 2 | M32×1.5P | 12 | 24 | 49.5 |
| OP-205 | - | 33 | 3-M10×1.5P | 15 | 14 | 26.2 | 23.5 | 19 | 6 | 1 | -9 | 25 | 10 | 20 | 2 | M40×1.5P | 12 | 31.5 | 62 |
| OP-206 | - | 45 | 6-M10×1.5P | 16 | 20 | 32.35 | 29.6 | 24 | 7 | 11 | -1 | 31 | 12 | 19 | 2 | M55×2P | 20 | 37.5 | 73 |
| OP-208 | - | 52 | 6-M12×1.75P | 18 | 25 | 39.1 | 35.4 | 30 | 10 | 14.5 | -1.5 | 35 | 14 | 20.5 | 2 | M60×2P | 30 | 39.5 | 95 |
| OP-210 | - | 75 | 6-M16×2P | 23 | 30 | 51.5 | 47.1 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25 | 2 | M85×2P | 40 | 43 | 110 |
| OP-212 | - | 91 | 6-M16×2P | 25 | 30 | 61.6 | 56.3 | 46 | 12 | 8 | -15 | 50 | 21 | 28 | 2 | M100×2P | 50 | 51 | 129 |
| OP-215 | 3-M12×1.75P | 117.5 | 6-M20×2.5P | 28 | 43 | 82.3 | 77 | 46 | 13 | 7.5 | -16 | 62 | 22 | 42.5 | 5 | M130×2P | 48 | 66.5 | 165 |
| OP-218 | 3-M12×1.75P | 120 | 6-M20×2.5P | 28 | 43 | 83.8 | 78.5 | 78 | 18 | 7.5 | -16 | 62 | 22 | 42.5 | 5 | M130×2P | 48 | 66.5 | 165 |
| OP-221 | 3-M16×2P | 180 | 6-M24×3P | 35 | 60 | 119.6 | 114.3 | 63.3 | 21.3 | 10.5 | -13 | 65 | 25 | 42.5 | 5 | M195×2P | 80 | 73.5 | 180 |
| OP-224 | 3-M16×2P | 205 | 6-M24×3P | 36 | 60 | 134.4 | 128.4 | 87.3 | 21.3 | 13.5 | -11 | 65 | 25 | 42.5 | 5 | M220×3P | 80 | 73.5 | 180 |
| OP-210BH | 3-M12×1.75P | 78 | 6-M16×2P | 24 | 30 | 53.1 | 48.6 | 33.55 | 11.05 | 8.95 | -10.55 | 40 | 16 | 25 | 2 | M87×2P | 40 | 43 | 110 |
| OP-212BH | 3-M16×2P | 93 | 6-M16×2P | 27 | 30 | 63.7 | 58.7 | 45.55 | 12.55 | 8.65 | -13.05 | 50 | 21 | 26 | 2 | M103×2P | 50 | 51 | 129 |
Технические параметры серии OP
| Модель / Параметр | Y | Диаметр сквозного отверстия (мм) | Ход плунжера (мм) | Ход кулачков на диаметр (мм) | Макс. скорость (об/мин) | Макс. сила втягивания кгс (КН) | Макс. сила зажима кгс (КН) | Макс. гидравл. давление кгс/см² (МПа) | Вес (кг) | Сырые кулачки | Каленые кулачки | Совместимый гидроцилиндр | Диапазон зажима |
| OP-204 | - | 26 | 10 | 5.4 | 8000 | 1428(14) | 2850(28) | 24(2.3) | 3.8 | SJ-04 | HJ-04 | P0928 | Ø7~Ø110 |
| OP-205 | - | 33 | 10 | 5.4 | 7000 | 1730(17) | 3570(35) | 29(2.8) | 6.1 | SJ-05 | HJ-05 | P1036 | Ø10~Ø135 |
| OP-206 | - | 45 | 12 | 5.5 | 6000 | 2140(21) | 5710(56) | 28(2.7) | 12.5 | SJ-06 | HJ-06 | P1246 | Ø13~Ø169 |
| OP-208 | 104.8 | 52 | 16 | 7.4 | 5000 | 3360(33) | 8360(82) | 26(2.5) | 21.9 | SJ-08 | HJ-08 | P1552 | Ø13~Ø210 |
| OP-210 | 133.4 | 75 | 19 | 8.8 | 4200 | 4280(42) | 11010(108) | 27(2.6) | 33.7 | SJ-10 | HJ-10 | P1875 | Ø30~Ø254 |
| OP-212 | - | 91 | 23 | 10.6 | 3300 | 5500(54) | 14380(141) | 27(2.6) | 55.3 | SJ-12 | HJ-12 | P2091 | Ø35~Ø304 |
| OP-215 | 171.4 | 117.5 | 23 | 10.6 | 2500 | 7140(70) | 18250(179) | 24.5(2.4) | 106.8 | SJ-15 | HJ-15 | P2511 | Ø35~Ø381 |
| OP-218 | 171.4 | 120 | 23 | 10.6 | 2000 | 7140(70) | 18250(179) | 24.5(2.4) | 152 | SJ-18 | HJ-18 | P2511 | Ø40~Ø450 |
| OP-221 | 235 | 180 | 23 | 10.6 | 1700 | 9080(89) | 23760(233) | 23.5(2.3) | 195.2 | SJ-21 | HJ-21 | P3420 | Ø115~Ø530 |
| OP-224 | 330.2 | 205 | 26 | 12 | 1400 | 9080(89) | 23760(233) | 23.5(2.3) | 269.4 | SJ-24 | HJ-24 | P3420 | Ø140~Ø610 |
| OP-210BH | 133.4 | 78 | 19.5 | 9 | 4200 | 4280(42) | 11010(108) | 27(2.6) | 36.7 | SJ-10 | HJ-10 | P1878 | Ø30~Ø254 |
| OP-212BH | - | 93 | 21 | 10 | 3300 | 5500(54) | 14380(141) | 28(2.7) | 57.4 | SJ-12 | HJ-12 | P2093 | Ø35~Ø304 |
Взаимозаменяемость с другими брендами
Патрон CHANDOX OP-224 является прямым аналогом патронов Kitagawa B-24 и совместим с оснасткой других производителей.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-24 | Полная взаимозаменяемость (по посадочным размерам) |
| Samchully | HS-24 | Полная взаимозаменяемость |
| AutoStrong | N-224 | Полная взаимозаменяемость |
| AutoGrip | 3H-24 | Прямой кросс к Kitagawa B24 |
| Tonfou | TF3B-24 | Полная взаимозаменяемость |
| Seoam | CAH-24 | Полная взаимозаменяемость |
| Howa | HOB-24 | Полная взаимозаменяемость |
| ROHM | KFD-HE 610 | Совместимость по оснастке |
| SMW-AUTOBLOK | BH-M 610 | Совместимость по оснастке |
| SCHUNK | ROTA NC 610 | Совместимость по оснастке |
| Forkardt | KFD 610 | Совместимость по оснастке |
| Fuerda | SC-24-610 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги (M220×3P) и тип фланца.
На какие станки устанавливается OP-224
CHANDOX OP-224 — двадцатичетырёхдюймовый патрон, который применяется на токарных станках с ЧПУ сверхтяжёлого класса. Благодаря универсальному посадочному размеру он совместим со шпинделями A2-20 (штатно), а также A2-15 и A2-11 (через переходные фланцы), что делает его пригодным для широкого парка оборудования — тайваньского, китайского, корейского и европейского производства.
Станки со шпинделем A2-20
Патрон OP-224 штатно устанавливается на станки с конусом A2-20, где используется 24-дюймовый патрон.
SMEC (Корея/Китай)
SL 5500C — тяжёлый токарный центр с ЧПУ. Chuck size до 32" (опция), шпиндель A2-20, отверстие шпинделя 274 мм, 60/40 hp.
SL 5500B — токарный центр с ЧПУ. Chuck size 24" (опция 32"), шпиндель A2-20 (опция A2-15), до 1500 об/мин.
SL 4500CX — токарный станок с ЧПУ. Chuck size 24", шпиндель A2-20 (опция A2-15), макс. диаметр точения Ø690 мм.
FOCUSCNC (Тайвань)
FBL-540 — тяжёлый токарный станок с ЧПУ. Шпиндель A2-15 / A2-20, chuck size 18"–24", bar capacity Ø165 мм.
STYLE CNC Machines (Нидерланды)
STYLE 850 – 1100 — тяжёлый токарный станок с ЧПУ. Шпиндель D1-11 / A2-11 / A2-15 / A2-20 / A2-28, chuck size до 24".
Kingston (Канада)
CHK-3000 — тяжёлый токарный станок с ЧПУ. Chuck size 24" (2 шт.), шпиндель A2-20, отверстие шпинделя 12.5".
HK4000 — тяжёлый токарный станок. Chuck size 34", шпиндель A2-20.
Китайские производители
Shenyang, Dalian, Ningbo — многие токарные станки с ЧПУ сверхтяжёлого уровня комплектуются патронами OP-224 или его аналогами.
Станки со шпинделем A2-15
Патрон OP-224 может устанавливаться на станки с конусом A2-15 через переходной фланец (готовое решение — OP-224A15). Это тяжёлые токарные центры, где штатно используется 24-дюймовый патрон.
SMEC (Корея/Китай)
SL 5500B — токарный центр с ЧПУ. Chuck size 24", шпиндель A2-15 (опция A2-20), до 1500 об/мин, 60/40 hp.
SL 4500CX — токарный станок с ЧПУ. Chuck size 24", шпиндель A2-15 (опция A2-20), макс. диаметр точения Ø690 мм.
SL 4500CLM — токарный станок с ЧПУ. Chuck size 24", шпиндель A2-15, макс. диаметр точения Ø620 мм.
Haas (США)
TL-3B — тяжёлый токарный станок. Chuck size 24", шпиндель A2-15, до 650 об/мин, 30 hp.
ST-50 — токарный центр с ЧПУ. Chuck size 24" (опция), шпиндель A2-15.
TMT (Тайвань)
TTB-45C — тяжёлый токарный станок с ЧПУ. Chuck size 21" (опция 24"), шпиндель A2-11 / A2-15, bar capacity Ø180 мм.
FORCE ONE (Тайвань)
TC-40L series — тяжёлый токарный центр. Шпиндель A2-15, chuck size 24" (опция 32"), отверстие шпинделя Ø180 мм.
Китайские производители
Shenyang, Dalian, Ningbo — многие токарные станки с ЧПУ сверхтяжёлого уровня комплектуются патронами OP-224 или его аналогами.
Станки со шпинделем A2-11
Патрон OP-224 может устанавливаться на станки с конусом A2-11 через переходной фланец (готовое решение — OP-224A11). Это тяжёлые токарные центры, где штатно используется 24-дюймовый патрон.
Ace Micromatic (Индия)
WLV-24 2T — вертикальный токарный центр с ЧПУ. Шпиндель A2-11, chuck size 24", 45 кВт.
Okuma (Япония)
LAW-V24 — вертикальный токарный центр с ЧПУ. Шпиндель A2-11, chuck size 24", 4 оси, 3000 об/мин, 87 hp.
Amera-Seiki (Тайвань)
Серии CNC Lathe — токарные центры с ЧПУ. Шпиндель A2-11 (опция A2-15), chuck size до 24", отверстие шпинделя до 24".
Китайские производители
Shenyang, Dalian, Ningbo — многие токарные станки с ЧПУ сверхтяжёлого уровня комплектуются патронами OP-224 или его аналогами.
Важное примечание: Патрон OP-224 полностью совместим с Kitagawa B-24 по посадочным размерам, резьбе тяги (M220×3P) и оснастке. Это означает, что он может быть установлен на любой станок, где предусмотрено место под патрон B-24 или его аналоги, включая станки с фланцем A2-11, A2-15 или A2-20. Для монтажа на A2-11 и A2-15 потребуются соответствующие переходные фланцы.
Опции для OP-224

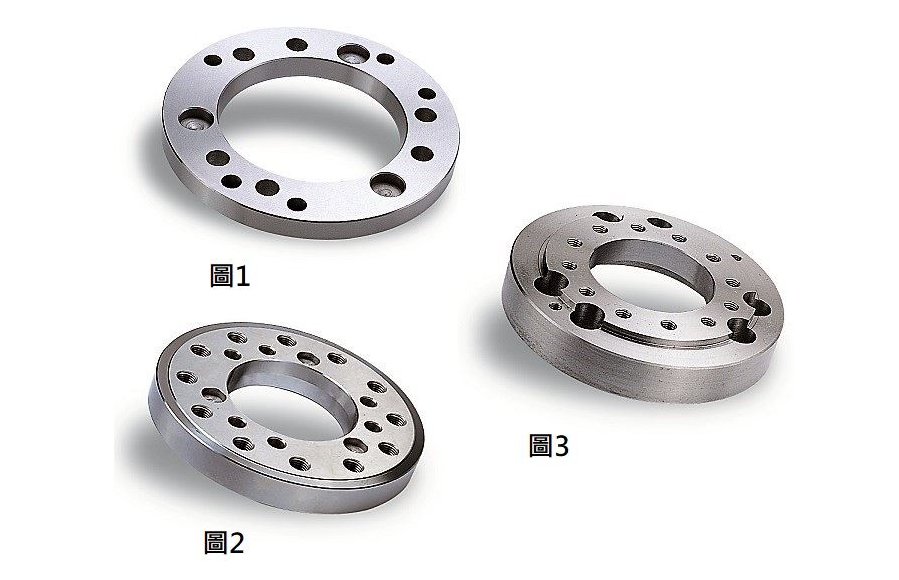

1. Переходные фланцы для крепления на шпиндель
Патрон OP-224 поставляется с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 нужен переходной фланец.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-11 | Фланец для шпинделя A2-11 | Для станков с шпинделем A2-11 |
| A2-15 | Фланец для шпинделя A2-15 | Для станков с шпинделем A2-15 |
| A2-20 | Фланец для шпинделя A2-20 | Для станков с шпинделем A2-20 |
Примечание: Готовые решения — OP-224A11, OP-224A15, OP-224A20.
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки SJ-12 | Комплект сырых кулачков для OP-212 | SJ-12 |
Совместимость: Сырые кулачки подходят для патронов Kitagawa B-24, Samchully HS-24, AutoStrong N-224 и других аналогов.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HJ-24 | Комплект закалённых кулачков для OP-224 | HJ-24 |
Совместимость: Закалённые кулачки подходят для патронов Kitagawa B-24, Samchully HS-24, AutoStrong N-224 и других аналогов.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| TNS-B224 | Комплект Т-гаек для патронов 24″ | Для OP-224, HS-24, Kitagawa B-24 |
Примечание: Т-гайки CHANDOX полностью совместимы с продукцией Kitagawa, Samchully, AutoStrong, Autogrip, TonFou, Chandox и других брендов.
Совместимость с гидроцилиндрами
Для корректной работы патрона OP-224 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| P3420 | M220×3P | Стандартный гидроцилиндр CHANDOX |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать P3420.
