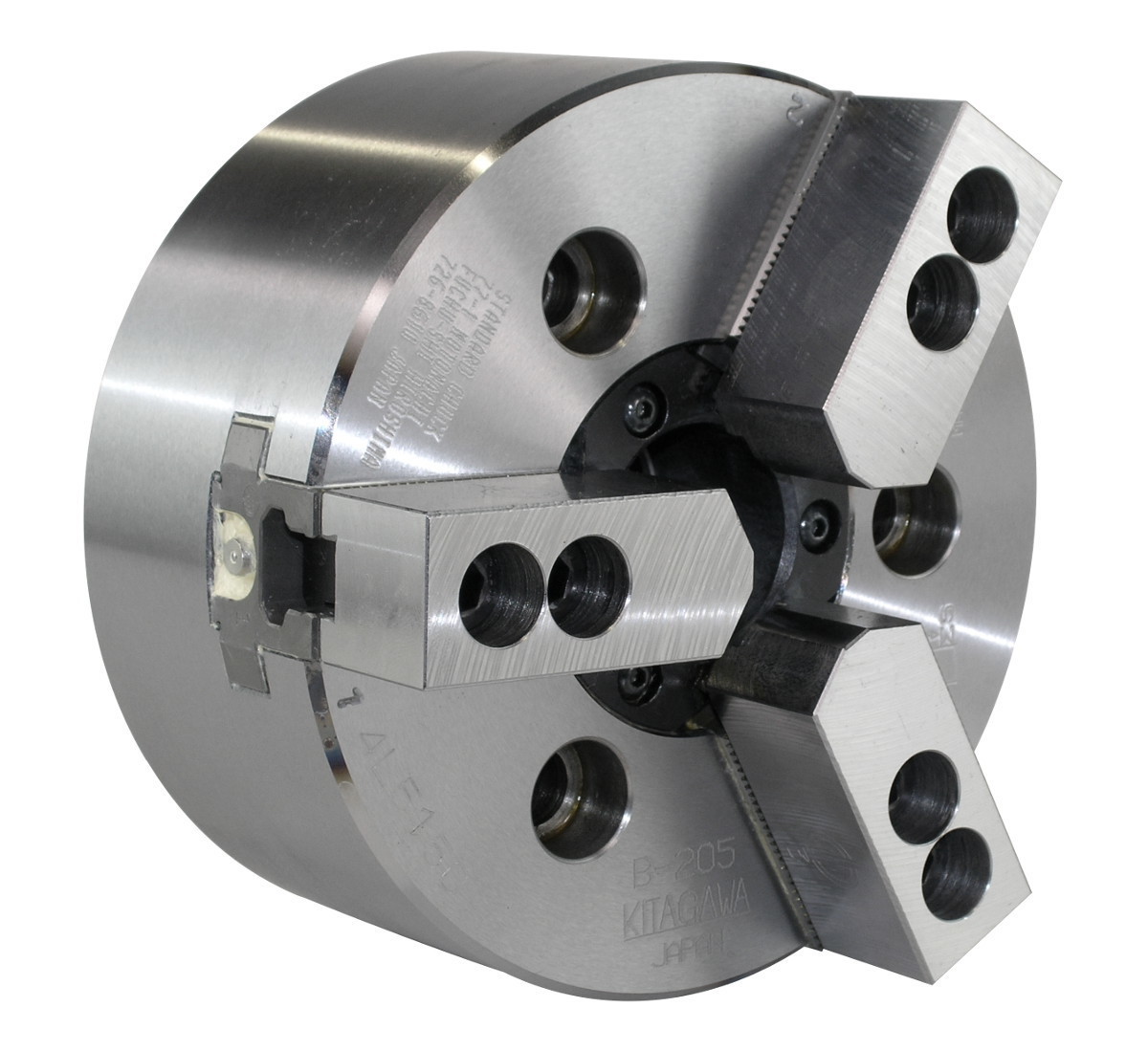

Токарный патрон Kitagawa B-205 (5″, 135 мм) — купить гидравлический 3-кулачковый патрон
Область применения B-205
Kitagawa B-205 занимает промежуточное положение между компактным 4-дюймовым B-204 и более крупным 6-дюймовым B-206. Этот патрон востребован на станках, где требуется обрабатывать заготовки чуть крупнее, чем позволяют младшие модели, но при этом сохранять высокую скорость вращения и компактность оснастки.
Ключевое преимущество B-205 — сочетание проходного отверстия 33 мм с частотой вращения до 7000 об/мин. Это делает его универсальным решением для серийного производства деталей из прутка. Усилие зажима в 36 кН позволяет надёжно фиксировать заготовки из стали и чугуна при интенсивной обработке.
Что обрабатывают на B-205: втулки, оси, шпильки, мелкие фланцы, детали арматуры и фитинги. Патрон широко применяется в приборостроении, производстве метизов, автомобильной и медицинской промышленности.
Совместимость: B-205 — прямой аналог Samchully HS-05 и CHANDOX OP-205. Вся оснастка (кулачки, фланцы, Т-гайки) от этих брендов подходит без доработок.

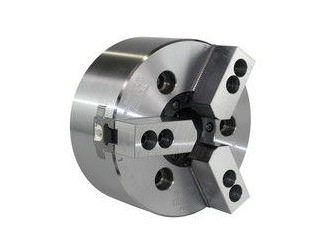

Купить Kitagawa B-205
Цена: 189 000 ₽ с НДС
Наличие: ✅ Под заказ, срок поставки до 3 недель
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Токарные патроны Kitagawa
со склада в Москве
B-200 Серия | Гидравлические токарные патроны
BR серия | Гидравлические токарные патроны
Технические характеристики B-205
| Параметр | Значение |
| Модель | B-204 |
| Размер (диаметр) | 4″ (110 мм) |
| Тип | 3-кулачковый, клиновой, гидравлический |
| Проходное отверстие | 26 мм |
| Макс. диаметр зажима | 110 мм |
| Мин. диаметр зажима | 7 мм |
| Ход кулачка на диаметр | 5.4 мм |
| Ход плунжера | 10 мм |
| Макс. тянущее усилие | 14 кН (1428 кгс) |
| Макс. статическое усилие зажима | 28.5 кН (2906 кгс) |
| Макс. частота вращения | 8000 об/мин |
| Вес | 4.0 кг |
| Момент инерции | 0.007 кг·м² |
| Макс. рабочее давление | 2.80 МПа (28.6 кгс/см²) |
| Рекомендуемый гидроцилиндр | F0933H |
| Твёрдые кулачки | HB04N1 |
| Мягкие кулачки | SJ04N1 |
Скачать каталог патронов серии B-200
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов Kitagawa B-200. В нём собраны:
Технические характеристики всех моделей (B-204, B-205, B-206, B-208, B-210, B-212, B-215)
Полные таблицы геометрических размеров
Диаграммы фактической силы зажима
Информация о совместимости с гидроцилиндрами Kitagawa (F0933H, S1246, S1552, S1875, S2091, F2511H)
Таблицы аналогов Samchully HS, CHANDOX P, AutoStrong, AutoGrip, Tonfou, Seoam, Howa, ROHM, SMW-Autoblok, SCHUNK, Forkardt, Fuerda
Данные по кулачкам (HB04N1, SJ04N1 и др.), Т-гайкам и переходным фланцам
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Технические характеристики серии B-200
| Параметр / Модель | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| Проходное отверстие, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| Макс. диаметр зажима, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| Мин. диаметр зажима, мм | 7 | 12 | 16 | 13 | 31 | 34 | 50 |
| Ход кулачка на диаметр, мм | 5.4 | 5.4 | 5.5 | 7.4 | 8.8 | 10.6 | 10.6 |
| Ход плунжера, мм | 10 | 10 | 12 | 16 | 19 | 23 | 23 |
| Макс. тянущее усилие, кН | 14 | 17.5 | 22 | 34.8 | 43 | 55 | 98 |
| Макс. усилие зажима, кН | 28.5 | 36 | 57 | 86 | 111 | 144 | 249 |
| Макс. частота вращения, об/мин | 8000 | 7000 | 6000 | 5000 | 4200 | 3300 | 2800 |
| Вес, кг | 4.0 | 6.7 | 11.9 | 22.3 | 34.5 | 55.3 | 116.0 |
| Момент инерции, кг·м² | 0.007 | 0.018 | 0.058 | 0.170 | 0.315 | 0.738 | 2.20 |
| Макс. рабочее давление, МПа | 2.80 | 3.43 | 2.80 | 2.65 | 2.70 | 2.70 | 3.30 |
| Рекомендуемый гидроцилиндр | F0933H | F0933H | S1246 | S1552 | S1875 | S2091 | F2511H |
| Твёрдые кулачки | HB04N1 | HB04N1 | HB06B1 | HB08A1 | HB10A1 | HB12N1 | HB15N1 |
| Мягкие кулачки | SJ04N1 | SJ05N1 | SJ06L1A | SJ08B1 | SJ10B1 | SJ12N1 | SJ15N1 |
Чертеж Cерия B-200
Геометрические размеры серии B-200
| Модель / Размер | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| A, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| B, мм | 59 | 60 | 81 | 91 | 100 | 110 | 147 |
| C(H6), мм | 85 | 110 | 140 | 170 | 220 | 220 | 300 |
| D, мм | 70.6 | 82.6 | 104.8 | 133.4 | 171.4 | 171.4 | 235 |
| E | 3-M10 | 3-M10 | 6-M10 | 6-M12 | 6-M16 | 6-M16 | 6-M20 |
| F, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| G max. | 3.5 | 1 | 11 | 14.5 | 8.5 | 8 | 23 |
| G min. | -6.5 | -9 | -1 | -1.5 | -10.5 | -15 | 0 |
| H, мм | 17.5 | 20 | 19 | 20.5 | 25 | 28 | 35 |
| J, мм | 12 | 12 | 20 | 30 | 45 | 50 | 50 |
| K, мм | 38 | 45 | 60 | 66 | 94 | 108 | 120 |
| L (резьба тяги) | M32×1.5 | M40×1.5 | M55×2 | M60×2 | M85×2 | M100×2 | M110×2 |
| M, мм | 24 | 26 | 29 | 39 | 43 | 51 | 61 |
| N, мм | 49.5 | 54 | 66 | 95 | 110 | 111 | 135 |
| P, мм | 14 | 14 | 20 | 25 | 30 | 30 | 43 |
| Q max. | 11.25 | 19.75 | 22.75 | 29.75 | 33.75 | 45.75 | 54.75 |
| Q min. | 6.75 | 7.75 | 9.25 | 14.75 | 14.25 | 15.75 | 20.25 |
| R max. | 23 | 26.5 | 32 | 38.7 | 51 | 61.3 | 70 |
| R min. | 20.3 | 23.8 | 29.25 | 35 | 46.6 | 56 | 64.7 |
| S, мм | 23 | 23 | 26 | 35 | 40 | 50 | 50 |
| T, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| U, мм | 10 | 10 | 12 | 14 | 16 | 21 | 25.5 |
| V, мм | 15.5 | 15 | 16 | 20 | 22 | 23 | 31 |
| W, мм | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| X, мм | — | — | M6×10 | M6×12 | M8×15 | M8×15 | M10×16 |
| Y, мм | — | — | 116 | 150 | 190 | 190 | 260 |
Взаимозаменяемость с другими брендами
Патрон Kitagawa B-205 — это не только самостоятельная модель, но и эталон, по которому строятся аналоги от других производителей. Если на вашем станке установлен патрон другого бренда, но с такими же посадочными размерами, вы можете заменить его на B-205 или использовать оснастку от Kitagawa без переделок.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-205 | Эталонная модель |
| Samchully | HS-05 | Полная взаимозаменяемость |
| CHANDOX | OP-205 | Полная взаимозаменяемость |
| AutoStrong | N-205 | Полная взаимозаменяемость |
| AutoGrip | 3H-05 | Прямой кросс к Kitagawa B205 |
| Tonfou | TF3B-5 | Полная взаимозаменяемость |
| Seoam | CAH-05 | Полная взаимозаменяемость |
| Howa | HOB-05 | Полная взаимозаменяемость |
| ROHM | KFD-HE 135 | Совместимость по оснастке |
| SMW-Autoblok | BH-M 165 / BH-D 165 | Совместимость по оснастке |
| SCHUNK | ROTA NC 165 | Совместимость по оснастке |
| Forkardt | KFD 130 / KFH 140 | Совместимость по оснастке |
| Fuerda | SC-5-125 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца — в редких модификациях они могут отличаться.
На какие станки устанавливается B-205
Kitagawa B-205 — это 5-дюймовый патрон, который чаще всего встречается на японских и тайваньских токарных станках с ЧПУ среднего и малого класса. Официальных списков совместимости производители не публикуют, но по данным аукционов, каталогов и техдокументации удалось установить следующие модели.
Японские производители станков
Mazak: Наиболее подтверждённый пример — токарный станок Mazak SQT-100MSY (2001 г.в.), где патрон B-205 установлен на суб-шпинделе. Также патроны серии B-200 применяются на станках Mazak Quick Turn (например, QTN-10 I) с шпинделем A2-5.
FANUC: Патроны серии B-200, включая B-205, устанавливаются на токарные центры FANUC серии OT-C и аналогичные малогабаритные станки.
Akebono: В объявлениях о продаже техники этого японского производителя встречаются станки с патронами Kitagawa серии B-200.
Nakamura-Tome: Токарные станки Nakamura (например, WT-250 MMY) комплектуются патронами Kitagawa серии B с шпинделем A2-5.
Takisawa: Станки Takisawa (например, NEX-105) оснащаются патронами Kitagawa. Для модели EX-106K указан шпиндель A2-5.
Takamaz: На токарных станках Takamaz (например, XG-4) используется шпиндель A2-4, что делает их совместимыми с патроном B-205 через переходной фланец.
Wasino: Японский производитель, чьи станки (например, A-8, LG-71) оснащаются шпинделем A2-4.
Тайваньские производители станков
Tongtai: Модели HS-22[M], TC-1500[M], TGL-15, A-1500 имеют шпиндель A2-5 и могут комплектоваться патронами серии B-200.
Litz: Токарный станок LT-350 (и серия LT) оснащается шпинделем A2-5.
Leadwell: Модели T-5, T-6, T-7SMY (суб-шпиндель) имеют шпиндель A2-5.
Goodway: Станки серии GLS-1500, TA-32 используют шпиндель A2-5.
Jenn Wei: Токарные станки с ЧПУ этого тайваньского производителя комплектуются шпинделями A2-5.
Вывод: Kitagawa B-205 применяется на токарных станках с ЧПУ класса 5 дюймов. Основные бренды: Mazak, FANUC, Akebono, Nakamura-Tome, Takisawa (Япония) и Tongtai, Litz, Leadwell, Goodway (Тайвань). Благодаря переходному фланцу A2-4 патрон также может устанавливаться на станки малого класса, такие как Takamaz и Wasino. Для монтажа на шпиндель A2-4 потребуется фланец B-205A4.
Опции для B-205
1. Переходные фланцы для крепления на шпиндель
Патрон B-205 имеет гладкое крепление Plain Back. Для монтажа на шпиндель стандарта A2 нужен переходной фланец.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-4 | Фланец для шпинделя A2-4 | Для станков с шпинделем A2-4 |
Примечание: Готовые решения — B-205A5 (с фланцем A2-5) и B-205A4 (с фланцем A2-4).
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки SJ05N1 | Комплект сырых кулачков для B-205 | SJ05N1 |
| Универсальные KSJ 05 | Комплект сырых кулачков для патронов 135 мм | KSJ 05 |
Совместимость: Сырые кулачки подходят для патронов Samchully HS-05, AutoStrong N-205, CHANDOX OP-205, ROHM, SMW AUTOBLOCK.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HB04N1 | Комплект закалённых кулачков для B-205 | HB04N1 |
| Закалённые кулачки HJ05 | Универсальные кулачки для патронов 5″ | HJ05 |
Совместимость: Закалённые кулачки подходят для патронов Kitagawa B-204, B-205, Samchully HS-04, HS-05, AutoStrong и других аналогов.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| T-05 | Комплект Т-гаек для патронов 5″ | Для B-205, HS-05, Kitagawa B-205 |
Примечание: Т-гайки Kitagawa полностью совместимы с продукцией Samchully, AutoStrong, Autogrip, TonFou, Chandox и других брендов.
Совместимость с гидроцилиндрами
Для корректной работы патрона B-205 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| F0933H | M40×1.5 | Стандартный гидроцилиндр Kitagawa |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать F0933H.
