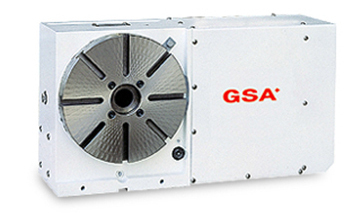

Индексируемые столы GSA+ NCF-250R~500R с зацеплением Хирта

Абсолютная точность позиционирования для ответственных задач
Индексируемые столы серии NCF‑250R~500R от GSA+ — это высокоточные устройства, предназначенные для операций, где требуется жесткая фиксация и безупречная повторяемость. В основе конструкции лежит встроенное трёхсоставное зацепление Хирта (3pcs Hirth coupling), которое обеспечивает механическую жесткость и исключает люфт. Такое решение гарантирует точность позиционирования ±5 угловых секунд и идеально подходит для расточных, фрезерных и измерительных работ.
Столы могут быть напрямую подключены к 4-й оси обрабатывающего центра или управляться через одноосевой контроллер GSA+ для интеграции с традиционными станками. Компактная конструкция на прецизионных подшипниках гарантирует высокую жесткость и длительный срок службы.
Ключевые особенности и преимущества
Трёхсоставное зацепление Хирта (Hirth Coupling)
Встроенная трёхкомпонентная зубчатая муфта обеспечивает жесткую, безлюфтовую фиксацию. При повороте стола его поверхность не поднимается, что гарантирует стабильность геометрии.
Исключительная точность позиционирования
Точность позиционирования составляет ±5 угловых секунд. Повторяемость: однонаправленная ±1" , двунаправленная ±2".
Универсальность применения
Столы могут быть напрямую подключены к 4-й оси обрабатывающего центра или управляться через одноосевой контроллер GSA+ для интеграции с традиционными станками.
Надёжность и долговечность
Компактная конструкция на прецизионных подшипниках гарантирует высокую жесткость и длительный срок службы даже при интенсивных нагрузках.
Широкий модельный ряд
В серии представлены модели NCF‑250R, NCF‑320R, NCF‑400R и NCF‑500R с диаметром стола от 250 до 500 мм.

Параметр	NCF‑250R	NCF‑320R	NCF‑400R	NCF‑500R
Диаметр стола, мм (дюйм)	250 / 9.84	320 / 12.6	400 / 15.75	500 / 19.69
Высота центров (верт.), мм (дюйм)	185 / 7.28	210 / 8.27	250 / 9.83	310 / 12.21
Высота стола (гориз.), мм (дюйм)	200 / 7.87	240 / 9.45	250 / 9.83	305 / 12.01
Габаритная высота (верт.), мм (дюйм)	315 / 12.40	380 / 14.96	460 / 18.11	560 / 22.05
Центральное отверстие, мм	30H7	80H7	70H7	80H7
Ширина Т-образного паза, мм	12H7	14H7	14H7	14H7
Ширина направляющей шпонки, мм	18H7	18H7	18H7	18H7
Совместимость с серводвигателями
FANUC	α4i	α8i	α12i	α12i
MELDAS	HF-104T	HF-154T	HF-204S	HF-204S
SIEMENS	1FK7060	1FK7083	1FK7083	1FK7083
HEIDENHAIN	QSY116C	QSY116E	QSY155C	QSY155F
Передаточное число	1:90	1:90	1:90	1:180
Минимальный угол деления, град	1° или 5°	1° или 5°	1° или 5°	1° или 5°
Макс. частота вращения, об/мин	22.2	22.2	22.2	11.1
Усилие зажима, кг·м	500	—	—	—
Повторяемость (однонаправленная)	±1"	±1"	±1"	±1"
Повторяемость (двунаправленная)	±2"	±2"	±2"	±2"
Вес нетто (без двигателя), кг	110	240	—	—
Макс. нагрузка (верт.), кг	250	—	—	—

Конструктивные особенности
Трёхсоставное зацепление Хирта
Встроенная трёхкомпонентная зубчатая муфта Хирта обеспечивает жесткую, безлюфтовую фиксацию. При повороте стола его поверхность не поднимается, что гарантирует стабильность геометрии.
Прецизионные подшипники
Компактная конструкция на прецизионных подшипниках гарантирует высокую жесткость и длительный срок службы даже при интенсивных нагрузках.
Универсальность подключения
Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды с применением одноосевого контроллера GSA+.
Области применения
Прецизионная расточка и фрезерование
Столы идеально подходят для операций, требующих жесткой фиксации и высокой точности позиционирования, например, при обработке корпусных деталей.
Измерительные и контрольные операции
Исключительная повторяемость позиционирования делает эти столы незаменимыми в измерительных лабораториях и на контрольных операциях.
Вертикальные и горизонтальные обрабатывающие центры
Универсальность серии NCF позволяет использовать её как в вертикальных, так и в горизонтальных станках.
Совместимость с системами ЧПУ
Столы серии NCF‑250R~500R совместимы с большинством распространённых систем ЧПУ:
Совместимость с FANUC
Для NCF-250R: α4i. Для NCF-320R: α8i. Для NCF-400R / NCF-500R: α12i.
Совместимость с Mitsubishi (MELDAS)
Для NCF-250R: HF-104T. Для NCF-320R: HF-154T. Для NCF-400R / NCF-500R: HF-204S.
Совместимость с Siemens
Для NCF-250R: 1FK7060. Для NCF-320R / NCF-400R / NCF-500R: 1FK7083.
Совместимость с Heidenhain
Для NCF-250R: QSY116C. Для NCF-320R: QSY116E. Для NCF-400R: QSY155C. Для NCF-500R: QSY155F.
Возможна установка серводвигателей других производителей по запросу.
Как заказать
Для подбора оптимальной модели и получения коммерческого предложения свяжитесь с нашими менеджерами. Мы поможем выбрать индексируемый стол, идеально соответствующий вашим задачам и типу оборудования.
