Гидроцилиндры CHANDOX серия PA — высокоскоростные компактные полые вращающиеся гидравлические цилиндры
Назначение и конструктивные особенности
Серия PA (High Speed Compact Hollow Rotary Hydraulic Cylinders) от тайваньского производителя CHANDOX Precision Industrial Co., Ltd. — это семейство полых вращающихся гидравлических цилиндров с открытым центром, разработанное для работы в высокоскоростных режимах с ограниченным пространством за шпинделем. Устройства предназначены для механизации процессов зажима и разжима заготовок в патронах токарных станков с ЧПУ.
Важно: Гидроцилиндры CHANDOX PA Series — это решение для высокопроизводительных станков, где требуется максимальное усилие в ограниченном пространстве.
Главное преимущество серии PA — компактность при повышенном рабочем давлении. В отличие от стандартных моделей, цилиндры PA развивают усилие до 6800 кгс при давлении 46 кгс/см², что позволяет использовать их в условиях, где требуется максимальная мощность при минимальных габаритах. Полая конструкция обеспечивает интеграцию с системами подачи прутка, а встроенный обратный клапан гарантирует безопасность при аварийном отключении гидравлики.

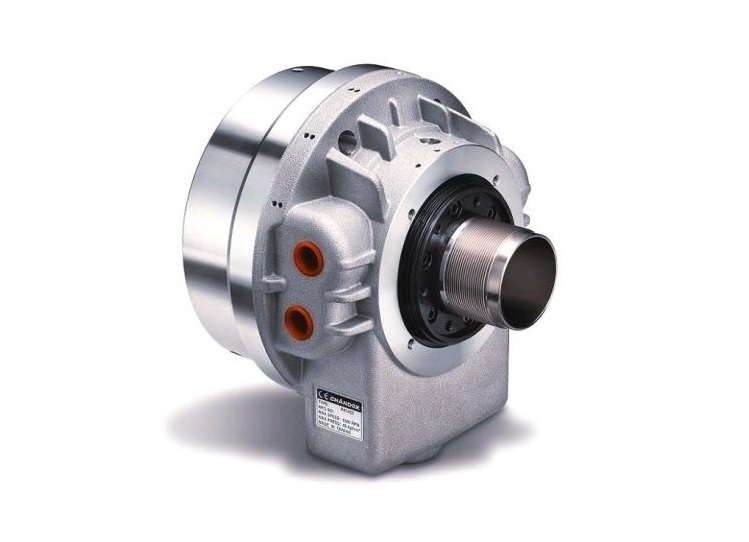

Гидроцилиндр CHANDOX PA1246
Высокоскоростной компактный полый вращающийся гидравлический цилиндр с открытым центром для привода 6-дюймовых патронов токарных станков с ЧПУ. Отличается повышенным рабочим давлением 46 кгс/см² (4.5 МПа) и частотой вращения до 8000 об/мин. Проходное отверстие 46 мм, ход поршня 16 мм, усилие толкающее 4250 кгс (41.6 кН), тянущее 3800 кгс (37.5 кН). Наружный диаметр 165 мм, вес 11.2 кг, момент инерции 0.02 кг·м², утечка масла 3.0 л/мин. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Компактная конструкция для установки в ограниченном пространстве.
Гидроцилиндр CHANDOX PA1452
Высокоскоростной компактный полый вращающийся гидравлический цилиндр с открытым центром для привода 8-дюймовых патронов токарных станков с ЧПУ. Отличается повышенным рабочим давлением 46 кгс/см² (4.5 МПа) и частотой вращения до 6500 об/мин. Проходное отверстие 52 мм, ход поршня 22 мм, усилие толкающее 5500 кгс (53.9 кН), тянущее 5100 кгс (50.0 кН). Наружный диаметр 183 мм, вес 15.5 кг, момент инерции 0.035 кг·м², утечка масла 3.9 л/мин, резьба тяги M60×2P. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Компактная конструкция для высокопроизводительных станков с ограниченным пространством.
Гидроцилиндр CHANDOX PA1775
Высокоскоростной компактный полый вращающийся гидравлический цилиндр с открытым центром для привода 10-дюймовых патронов токарных станков с ЧПУ. Отличается повышенным рабочим давлением 46 кгс/см² (4.5 МПа) и максимальным усилием в серии — 6800 кгс (66.7 кН) на толчок и 6300 кгс (61.8 кН) на тягу. Проходное отверстие 75 мм, ход поршня 25 мм, частота вращения до 5500 об/мин. Наружный диаметр 205 мм, вес 22.8 кг, момент инерции 0.065 кг·м², утечка масла 4.2 л/мин. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Компактная конструкция для мощных станков с ограниченным пространством.
Ключевые особенности
Повышенное рабочее давление
Рабочее давление 46 кгс/см² (4.5 МПа) позволяет развивать высокое усилие зажима при компактных размерах цилиндра.
Высокоскоростная работа
Частота вращения до 8000 об/мин у младшей модели PA1246 обеспечивает высокую производительность.
Компактная конструкция
Уменьшенные габариты позволяют устанавливать цилиндры в стеснённых условиях за шпинделем станка.
Встроенный обратный клапан
Предотвращает выброс заготовки при внезапной потере давления в гидросистеме.
Полый центр для прутка
Сквозное отверстие позволяет пропускать длинномерный пруток, расширяя технологические возможности станка.
Модельный ряд
Серия PA включает три модели, каждая из которых ориентирована на определённый типоразмер патрона и диаметр прутка:
PA1246 — проходное отверстие 46 мм, ход 16 мм, частота вращения до 8000 об/мин
PA1452 — проходное отверстие 52 мм, ход 22 мм, частота вращения до 6500 об/мин
PA1775 — проходное отверстие 75 мм, ход 25 мм, частота вращения до 5500 об/мин
Полная таблица технических характеристик
Спецификации PA Серии
| Модель | Проходное отверстие, мм | Ход поршня, мм | Макс. скорость, об/мин | Диаметр поршня, мм | Момент инерции, кг·м² | Утечка масла, л/мин | Макс. давление, кгс/см² (МПа) | Площадь поршня (толчок), см² | Площадь поршня (тяга), см² | Усилие (толчок), кгс (кН) | Усилие (тяга), кгс (кН) |
| PA1246 | 46 | 16 | 8000 | 128 | 0.02 | 3.0 | 46 (4.5) | 103.5 | 92 | 4250 (41.6) | 3800 (37.5) |
| PA1452 | 52 | 22 | 6500 | 145 | 0.035 | 3.9 | 46 (4.5) | 134 | 123 | 5500 (53.9) | 5100 (50.0) |
| PA1775 | 75 | 25 | 5500 | 170 | 0.065 | 4.2 | 46 (4.5) | 165 | 151 | 6800 (66.7) | 6300 (61.8) |
Примечания:
Стандарт испытаний на утечку масла: давление 30 кгс/см² (2.94 МПа), температура масла 50°C.
Производитель оставляет за собой право изменять спецификации без предварительного уведомления.
Максимальное рабочее давление 46 кгс/см² (4.5 МПа) является отличительной чертой серии PA.

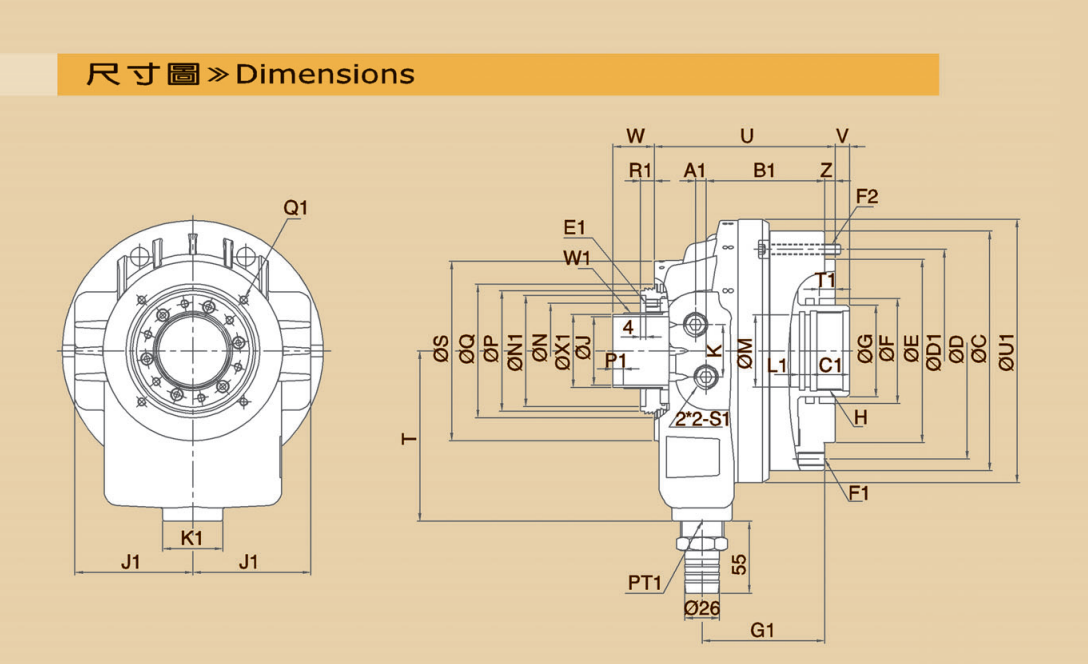

Полная таблица геометрических размеров
Габаритные размеры PA Series
В таблице ниже приведены основные геометрические размеры цилиндров серии PA. Размеры указаны в миллиметрах.
| Модель | A (наружный диаметр), мм | B (диаметр фланца), мм | C (длина), мм | D (ход поршня), мм | Резьба тяги | Крепёжные отверстия | PCD, мм |
| PA1246 | 165 | 130 | 183 | 16 | — | 6-M6×1P | 64 |
| PA1452 | 183 | 165 | 190 | 22 | M60×2P | 6-M6×1P | 73 |
| PA1775 | 205 | 190 | 207 | 25 | — | 6-M6×1P | 98 |
Примечание: Для точного подбора цилиндра рекомендуем сверить все посадочные размеры с чертежами вашего станка.
Применение на станках с ЧПУ
Совместимость с оборудованием
Благодаря уменьшенным габаритам и повышенному рабочему давлению, цилиндры PA Series востребованы при модернизации станков, где пространство за шпинделем ограничено, а требуемое усилие зажима остаётся высоким. Они устанавливаются на оборудование следующих производителей:
Takisawa — EX-108, EX-308, TS-4000YS
Tongtai — TNL, TNC, TMA, TMS-3800S/ST
Leadwell — LTC-20, LTC-25i, LTC-35, T-7A, T-8
HAAS — ST-10, ST-15, ST-20, ST-25, ST-30, ST-35
Litz — LT-350, LT-400, LT-520, LTC-3530
DMC — DL 22, DL 25, DL 30
GoodWay — GTS-150, GA-2000, GS-200
Типы станков
Токарные станки с ЧПУ (горизонтальные)
Токарно-фрезерные обрабатывающие центры
Автоматизированные производственные линии
Отрасли применения
Автомобилестроение — обработка деталей подвески, ступиц, валов
Подшипниковая промышленность — производство колец и сепараторов
Производство шпинделей — высокоточная обработка
Длительное резание и массовое производство
Совместимость и аналоги
Гидроцилиндры CHANDOX PA Series являются совместимыми аналогами продукции ведущих производителей станочной оснастки, включая AutoStrong, Autogrip, TonFou, AutoClaws и Samchully.
Особенность серии PA — повышенное рабочее давление (46 кгс/см²), что делает её уникальной среди аналогичных моделей других производителей.
| Модель CHANDOX PA | Рекомендуемый патрон |
| PA1246 | 6″ |
| PA1452 | 8″ |
| PA1775 | 10″ |
