Обзор серии SS

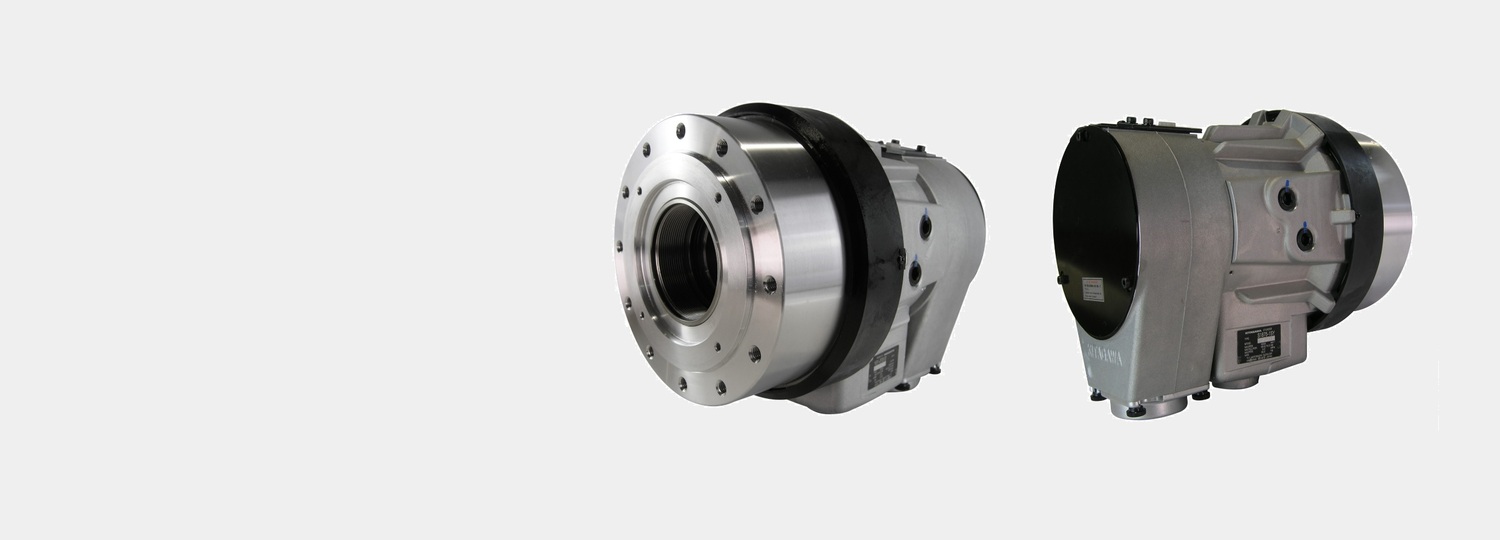

Гидроцилиндры Kitagawa серии SS — это высокотехнологичные гидравлические цилиндры с открытым центром, специально разработанные для сквозных шпиндельных применений. Благодаря своей исключительной компактности и возможности работать на высоких скоростях, они являются идеальным решением для современных токарных станков с ЧПУ, где важно максимально эффективно использовать каждый миллиметр рабочего пространства.
Эти гидроцилиндры созданы, чтобы максимально раскрыть потенциал вашего оборудования, обеспечивая надежный зажим и высокую производительность даже в самых интенсивных режимах работы.

Ключевые преимущества серии SS
В чем же главные преимущества гидроцилиндров SS перед стандартными моделями? Мы выделили пять основных пунктов:
Максимальная компактность: Длина цилиндров серии SS на 30% меньше, чем у стандартных моделей (например, серии S). Это позволяет устанавливать их на станки с ограниченным пространством в задней части шпинделя, что критично при модернизации или проектировании нового оборудования.
Высокая скорость вращения: Цилиндры оптимизированы для работы на высоких оборотах. Отдельные модели, такие как SS1246K, развивают скорость до 8000 об/мин, что позволяет обрабатывать детали с максимальной эффективностью.
Увеличенное усилие зажима: Благодаря возросшему тяговому усилию, эти цилиндры позволяют использовать патроны на один размер больше, чем обычно. Это значительно расширяет технологические возможности вашего станка.
Надежность и долговечность: Прецизионная обработка рабочих поверхностей цилиндра и охлаждаемые вращающиеся соединения (ротационные муфты) гарантируют долгий срок службы и беспроблемную работу даже в самых тяжелых условиях.
Встроенная защита: Наличие встроенных обратного и предохранительного клапанов обеспечивает безопасную и стабильную работу гидросистемы.

Технические характеристики модельного ряда SS
Серия SS включает в себя несколько моделей, различающихся по основным параметрам, что позволяет подобрать оптимальное решение для ваших задач. Ниже приведены детальные характеристики каждой из трёх наиболее востребованных моделей.

Модель SS1246K
Это одна из самых высокоскоростных моделей в линейке. Она оснащена сквозным отверстием диаметром 46 мм и поршнем диаметром 128 мм. Ход поршня составляет 16 мм, а максимальное рабочее давление — 4,5 МПа. При этом цилиндр развивает усилие на стороне тяги 38,9 кН и на стороне толкания 43,6 кН. Максимальная скорость вращения достигает 8000 об/мин. Момент инерции — 0,017 кг·м², масса нетто — всего 8,0 кг, что делает эту модель идеальным выбором для высокоскоростной обработки мелких и средних деталей.

Модель SS1452K
Эта модель предлагает оптимальное сочетание скорости, усилия и размера проходного отверстия. Диаметр сквозного отверстия увеличен до 52 мм, а диаметр поршня — до 145 мм. Ход поршня составляет 22 мм при том же максимальном рабочем давлении 4,5 МПа. Усилие на стороне тяги — 52,1 кН, на стороне толкания — 56,5 кН. Максимальная скорость вращения — 6500 об/мин, момент инерции — 0,031 кг·м², а масса нетто — 13,0 кг. Благодаря увеличенному ходу и усилию, SS1452K отлично подходит для широкой номенклатуры обрабатываемых деталей.

Модель SS1881K
Самая мощная модель в серии SS, предназначенная для работы с крупными заготовками. Она имеет самое большое сквозное отверстие диаметром 81 мм и поршень диаметром 180 мм. Ход поршня — 25 мм, рабочее давление — стандартные 4,5 МПа. Усилие зажима впечатляет: 73,1 кН на тягу и 79,5 кН на толкание. Максимальная скорость вращения составляет 4800 об/мин, момент инерции — 0,087 кг·м², масса нетто — 24,0 кг. Эта модель обеспечивает надёжную фиксацию тяжёлых и крупногабаритных деталей на высоких режимах резания.

Совместимость с патронами
Гидроцилиндры Kitagawa серии SS идеально совместимы с открытыми патронами Kitagawa серий B-200 и BB200 (включая модель BB206). Это гарантирует безупречную работу всей зажимной системы в сборе и упрощает подбор комплектующих для вашего станка.

Где купить гидроцилиндры Kitagawa серии SS?
Компания GSA PLUS является официальным поставщиком продукции Kitagawa в России. Мы предлагаем полный спектр услуг: от консультации и подбора оптимальной модели до поставки, шеф-монтажа и сервисного обслуживания.
Чтобы получить консультацию или заказать гидроцилиндр Kitagawa серии SS, свяжитесь с нами любым удобным способом.

Модель	C	D	E	F	G	H	J	K	N	P	S	U	V max.	V min.	W max.	W min.	Z	A1	B1	C1
SS1246K	162	147	130	75	65	M55x2.0	46	40	64	85	116	120	13	-3	45.0	29.0	8	8.5	79.5	25
SS1452K	180	165	140	80	70	M60x2.0	52	40	73	96	135	130	19	-3	53.5	31.5	8	9.0	88.0	30
SS1453K	180	165	140	80	70	M60x2.0	53	40	73	96	135	130	19	-3	53.5	31.5	8	9.0	88.0	30
SS1666K	207	190	168	95	85	M75x2.0	66	48	88	111	154	150	22	-3	58.0	33.0	8	13.0	99.5	35
SS1775K	212	195	160	105	95	M85x2.0	75	46	98	121	164	160	22	-3	57.0	32.0	8	17.5	99.0	35
SS1881K	222	205	168	110	100	M90x2.0	81	46	103	126	175	175	23	-2	58.0	33.0	8	17.0	106.0	35
SS2110K	260	240	200	135	125	M115x2.0	106	46	133	160	210	200	27	-3	64.0	34.0	8	20.0	120.5	35

Модель	E1 глубина	F1 глубина	G1	H1	J1	K1	L1	M1	N1	P1	Q1 глубина	R1	S1	T1	U1	V1	W1	X1	Y1	Z1	A2	B2
SS1246K	M6x10	M10x20	84	98	76	47	15	50	76	4	M5x6	6.5	RC3/8	12	165	57.5	M52x1.5	50.0	29	M8	15	9
SS1452K	M6x12	M10x20	93	110	86	47	15	55	85	4	M6x6	7.0	RC3/8	12	184	66.0	M58x1.5	56.0	30	M8	12	8
SS1453K	M6x12	M10x20	93	110	86	47	15	55	85	4	M6x6	7.0	RC3/8	12	184	66.0	M58x1.5	56.0	30	M8	12	8
SS1666K	M6x12	M10x24	108	145	97	47	15	70	100	4	M6x10	16.5	RC1/2	12	211	71.0	M74x1.5	71.5	36	M10	19	9
SS1775K	M6x12	M10x20	110	155	100	47	15	80	108	4	M6x10	14.0	RC1/2	12	216	71.0	M84x2.0	81.0	33	M10	18	9
SS1881K	M6x12	M10x24	115	166	105	47	15	85	113	4	M6x10	16.5	RC1/2	12	226	71.0	M89x2.0	86.0	38	M10	19	9
SS2110K	M6x12	M10x24	130	201	124	47	15	100	145	4	M6x10	16.0	RC1/2	12	263	79.5	M118x2.0	115.0	45	M12	18	9

Модель	Диаметр поршня (мм)	Ход поршня (мм)	Площадь поршня (см²) Сторона толкания	Площадь поршня (см²) Сторона вытягивания	Макс. толкающее усилие на трубе КН (кгс)	Макс. втягивающее усилие на трубе КН (кгс)	Макс. рабочее давление МПа (кгс/см²)	Макс. скорость (об/мин)	Момент инерции (кг*см²)	Вес (кг)	Общий расход масла (л/мин)
SS1246K	126	16	102.6	91.5	43.6 (4446)	38.9 (3967)	4.5 (45.9)	8000	0.017	8.0	3.0
SS1452K	145	22	132.9	122.6	56.5(5761)	52.1(5313)	4.5(45.9)	6500	0.031	13.0	3.9
SS1453K	145	22	132.9	122.6	56.5(5761)	52.1(5313)	4.5(45.9)	6500	0.031	13.0	3.9
SS1666K	165	25	166.1	152.9	70.6(7199)	65.0(6628)	4.5(45.9)	5600	0.065	19.0	4.0
SS1775K	170	25	166.4	152.2	70.7(7209)	64.6(6587)	4.5(45.9)	5500	0.061	18.5	4.2
SS1881K	180	25	187.1	172.0	79.5(8107)	73.1(7454)	4.5(45.9)	4800	0.087	24.0	4.3
SS2110K	210	30	229.8	218.5	74.7(7617)	71.0(7240)	3.5(35.7)	3500	0.197	37.0	6.0
