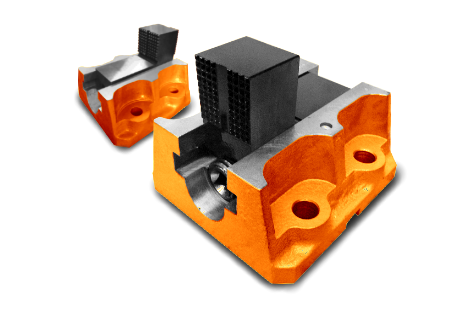

Кулачки токарные для карусельных станков

1. Наши фрезерно-расточные кулачки используются на вертикальных токарных и карусельных станках с планшайбами от 800 до 5000 и более мм, горизонтальных токарных станках для тяжелых условий эксплуатации, сверлильных станках на глубоких отверстиях и лоботокарных станках, роликовых шлифовальных станках и т. д. Эти фрезерные расточные кулачки зажимают тяжелые и крупногабаритные заготовки, монтируются болтами к патронам и планшайбам с параллельными Т-образными пазами и радиальными Т-образными пазами. Обычно один набор кулачков для расточного станка включает в себя 4 или 8 комплектов кулачков, но вы можете запросить любое количество фрезерно-расточных кулачков в одной поставке в соответствии с требованиями их применения.

2. Эти расточные кулачки зажимают очень большие и тяжелые заготовки на вертикальных и горизонтальных токарных станках. В некоторых случаях вес работ достигает сзаготовок достигает 100 тонн и более. Часто мы применяем специальные устройства повышения усилия зажима, такие как винты повышения усилия зажима или комплекты рычажных передач, которые установливаем на сами кулачки, так чтобы один оператор или наладчик станка смог эффективно приложить достаточное усилие зажима для закрепления тяжелых заготовок;

3. Для любых размеров кулачков могут быть изготовлены цельные (одночастные) и разборные (двухчастные) расточные кулачки, в соответствии с вашими конкретными требованиями и чертежами. В случае двухкомпонентных конструкций мастер-кулачок может размещать на себе губки из мягкой стали (сырые съемные разборные кулачки), а также закаленные губки (каленые съемные разборные кулачки), поэтому их можно использовать как для грубой черновой, так и для точной чистовой обработки;

4. Основания расточных кулачков изготовленны из цельной литой стали и являются монолитной конструкцией, Верхние губки закалены, высокоточно отшлифованны и в них нарезаны зубья, верхние губки изготовленны из кованой легированной стали, полностью объемно закалены до твердости HRC 45-48 и 47-50 для разного применения. По сравнению с аналогичными конкурентными поверхностно закаленными губками, наши закаленные верхние губки имеют гораздо большую глубину прокаливания объемной закалки, которая может выдерживать очень длительный износ при зажимных работах;

5. Закаленные и шлифованные верхние поверхности верхних губок обеспечивают точное позиционирование заготовок. Мягкие губки могут поставляться для случаев зажима заготовок при тонкой чистовой и финишной обработке;

6. Стандартные размеры наших кулачков расточных карусельных станков лежат в модельном ряду: 200 × 150 мм, 250 × 175 мм, 300 × 175 мм, 350 × 175 мм, 300 × 225, и до 600 мм x 320 мм (длина основания × отверстия под болты) или на заказ по вашим чертежам в зависимости от размера патрона, на котором будут установлены кулачки. Также доступны кулачки, которые крепятся болтами к одному радиальному Т-образному пазу на патронах, с отверстием для болта на каждом конце основания кулачка. Иногда этот тип кулачков используется в качестве рабочего инструмента на сварочных позиционерах;

7. Подъемные резьбовые отверстия выполнены в верхнем кулачке основания и используются для съема и монтажа кулачков с помощью рым-болтов, что безопасно и удобно при перемещениях тельфером или кран-балкой.

8. Каждый комплект кулачков расточного и карусельного станка включает в себя любое количество наборов кулачков по запросу. Дополнительные части, такие как: T-болты и Т-гайки, специальные ключи и ригели, могут быть предложены вместе с комплектом кулачков;

9. Для того чтобы увеличить зажимную силу каждого кулачка эффективно, используется зубчатая пара установленная на ходовой винт и основание кулачка. Под действием значительного передаточного числа зубчатого зацепления, происходит мощный механический зажим заготовки.


Карусельные токарные кулачки размером 200×150 мм

1. Набор карусельных кулачков размером 200×150 мм используется в небольших расточных карусельных или вертикально токарных станках в том числе и с ЧПУ. Основания кулачков имеют отверстия через которые болтами кулачки крепятся в Т-образный паз через Т-гайку к планшайбе. Основание кулачка имеет длину 200 мм и межосевое расстояние болтовых отверстий 150 мм
2. Кулачки выполняются как одночастными цельными, так и сборно разборными на болтовых соединениях с мастер-кулачком.
3. Основание кулачка сделанно из стальной отливки, а верхний кулачок сделан из ковкой стали, отшлифован и имеет твердость HRC 50;

Карусельные токарные кулачки YouJi 225×125 мм

1. Расточные фрезерные кулачки размером 225×125 мм монтируемые болтами вертикально устанавливаются на планшайбы токарных карусельных станков YouJi Тайвань. Основание кулачка имеет длину 225 мм и межосевое расстояние болтовых отверстий 125 мм
2. Кулачки выполняются как одночастными цельными, так и сборно разборными на болтовых соединениях с мастер-кулачком.
3. Основание кулачка сделанно из стальной отливки, а верхний кулачок сделан из ковкой стали, отшлифован и имеет твердость HRC 50;

Карусельные токарные кулачки размером 250×150 мм

1. Расточные фрезерные кулачки размером 250×150 мм монтируемые болтами вертикально устанавливаются на планшайбы токарных карусельных станков. Основание кулачка имеет длину 250 мм и межосевое расстояние болтовых отверстий 150 мм
2. Кулачки выполняются как одночастными цельными, так и сборно разборными на болтовых соединениях с мастер-кулачком.
3. Основание кулачка сделанно из стальной отливки, а верхний кулачок сделан из ковкой стали, отшлифован и имеет твердость HRC 50;
4. Имеем запас кулачков токарных на складе в России, Европе, Южной Корее, Тайване и Китае. Кулачки могут быть привезены любым способом: авиа, ж/д, морем, авто.

Карусельные токарные кулачки размером 300×175 мм

1. 300 × 175 мм расточные кулачки с литым стальным основанием и верхними губками из кованой стали легированной стали.
2. Используются на вертикально-расточных и карусельных станках, горизонтальных токарных станках, станках глубокого сверления, валковых дробилках, лоботокарных станках и т.д.
3. Всегда может быть выполнен заказ в соответствии с вашими уникальными требованиями. Кулачки могут быть двухсекционного типа с болтовым креплением верхних каленых или сырых губок.

Карусельные токарные кулачки 450×240 мм с редуктором

1. Карусельные кулачки размером 450 × 240 мм оснащены понижающим редуктором который позволяет приложить к верхнему кулачку через ходовой винт, многократно увеличенную силу зажима.
2. Используются на вертикально-расточных и карусельных станках, горизонтальных токарных станках, станках глубокого сверления, валковых дробилках, лоботокарных станках и т.д.
3. Применяются для удержания тяжелых несбалансированных эксцентриковых заготовок для обработки на высоких скоростях и подачах.

Карусельные токарные кулачки размером 600×230 мм

1. Карусельные кулачки размером 600 × 230 мм одни из самых больших приспособлений для удержания заготовок до диаметром 10000 мм на токарных карусельных станках.
2. Используются на вертикально-расточных и карусельных станках, горизонтальных токарных станках, станках глубокого сверления, валковых дробилках, лоботокарных станках и т.д.
3. Применяются для удержания тяжелых несбалансированных эксцентриковых заготовок для обработки на высоких скоростях и подачах.

Карусельные токарные кулачки размером 520×280 мм для станка JOBS EVER 5

Закаленные кулачки размером 520 × 280 мм и высотой 408 мм, имеют 3 ступени верхнего кулачка и состоят из основания с 6 отверстиями под болты М24 для крепления к Т - образным пазам планшайбы размером диаметром 2000 мм портального токарно - фрезерного обрабатывающего центра с ЧПУ JOBS EVER 5.
Также в комплект включены верхний кулачок имеющий 2 ступени с насечками, рейка, суппорт с гайкой, ходовой винта. Комплектуются ключом для зажима детали. Оснащены рым болтами для установки и снятия. Вес комплекта из 4-х кулачков 860 кг.
Кулачки к портальному токарно фрезерному станку с ЧПУ JOBS EVER 5 планшайба 2000 мм
