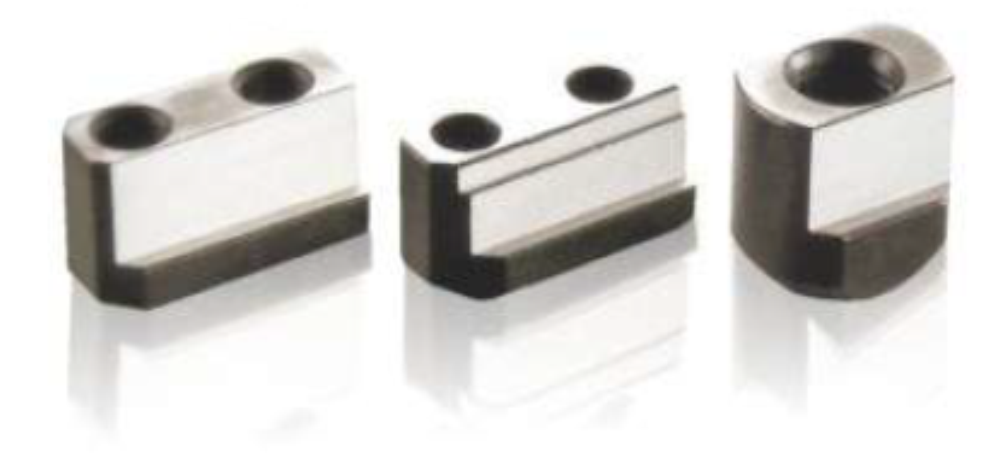

Cухари Т-гайки Сухари T-NUTS

Для механических токарных патронов  модели: со сквозным отверстием 5", 6", 8", 10", 12", 15", 18" и без сквозного отверстия 6", 8", 10", 12", 15", 18", 15" с зазубренностью 3.0, 18" с зазубренностью 3.0, 21", 24".
Т-гайка монтажный элемент для крепления токарных патронов, планшайб, зажимных приспособлений на планшайбах поворотных и делительных столов, а также на столах, колоннах, наклонных столах фрезерных станков и обрабатывающих комплексов с ЧПУ.

№ модели	A	B	C	D	E	F	G	H	J	K	L	M	Fig
5"	26	14,5	15	10	14	6	5,5	M8	5	2	8	22	1
6"	36	17,5	18,5	12	20	8,2	7,5	M10	8	2,5	8	22	1
8"	46,5	20,5	20,5	14	25	10,5	8,5	M12	12	4	8	22	1
10"	51	22,5	21,5	16	30	11	8,5	M12	11	3	8	22	1
12"	55,5	29,5	27,5	21	30	12	11,5	M16	13	4,5	8	22	1
15"	80	33,5	45,5	24	43	17	16,5	M20	11	5	8	22	2
18"	80	33,5	45,5	24	43	17	16,5	M20	11	5	8	22	2

№ модели	A	B	C	D	E	F	G	H	J	K	L	M	Fig
6"	36,5	17,5	22,5	12	20	7,5	7,5	M10	6	3	8	22	1
8"	48	20,5	25,5	14	25	11	9,5	M12	8	4	8	22	1
10"	55	22,5	25,5	16	30	11	9,5	M12	8	4	8	22	1
12"	55,5	26,5	33,54	18	30	11,5	13,5	M14	12	5	8	22	1
15"	42	35	39,5	25,5	-	-	19	M20	-	25	8	22	3
18"	42	35	39,5	25,5	-	-	19	M20	-	25	8	22	3
15" с зубцом 3,0	42	35	41,5	26	-	-	19	M20	-	25	8	22	3
18" с зубцом 3,0	42	35	41,5	26	-	-	19	M20	-	25	8	22	3
21"	46	37,5	45	25	-	-	19	M20	-	26,5	8	22	3
24"	46	37,5	45	25	-	-	19	M20	-	26,5	8	22	3

Для токарных патронов со сквозным отверстием

Для токарных патронов без сквозного отверстия
