ТОКАРНЫЕ КУЛАЧКИ
Токарные патроны SAMHULLY серия HS
3-х кулачковые механизированные самоцентрирующиеся гидравлические токарные патроны
Токарные патроны SAMHULLY серия HS-A
3-х кулачковые механизированные самоцентрирующиеся гидравлические токарные патроны для шпинделей A2-5, A2-6, A2-8, A2-11, A2-15
Токарные патроны SAMHULLY серия MH
3-х кулачковые механизированные самоцентрирующиеся гидравлические токарные патроны с уаеличенным центральным отверстием
Samchully — токарные патроны, гидроцилиндры и станочная оснастка из Кореи
Hydrualic Chuck
Обработка видео...
О компании Samchully Machinery Co., Ltd.
Компания Samchully Machinery Co., Ltd. — южнокорейский производитель станочной оснастки, основанный в 1974 году в Инчхоне (до 2001 года — SAMWOO). С 2016 года является частью японской корпорации OSG. Продукция сертифицирована по стандартам ISO 9001 и TUV.
География присутствия:
Головной офис и основные производственные мощности — в Южной Корее
Завод в Китае
Дочерние компании (например, Samchully Workholding, Inc. в США)
Сеть дистрибьюторов по всему миру
Основные направления продукции:
Токарные патроны (ручные, механизированные, специальные, цанговые, магнитные)
Гидравлические и пневматические цилиндры для токарных патронов
Поворотные столы (4-осевые и 5-осевые)
Тиски (ручные, гидравлические, самоцентрирующиеся)
Люнеты (серия STA)
Кулачки (более 600 типов и размеров)
Инструментальные держатели
Шпиндели и задние бабки
Системы подачи СОЖ и аксессуары
Специальные зажимные решения на заказ
Продукция Samchully широко применяется на токарных станках с ЧПУ ведущих мировых производителей: DOOSAN (DN Solutions), HYUNDAI WIA, HAAS Automation, HWACHEON, SMEC, DMC.
Токарные патроны Samchully
Токарные патроны — самая обширная категория продукции Samchully. Они различаются по типу привода, конструкции и специализации.
Гидравлические патроны (Hydraulic Power Chucks)
Основной тип патронов. Делятся на серии по конструкции.
Серия HCH (Стандартные)
Базовые патроны для общих токарных работ. Имеют открытый центр (open-center), что удобно для обработки пруткового материала.
Пример: HCH-18 (18") — сквозное отверстие 117.5 мм, максимальная сила зажима 180 кН, частота вращения до 2000 об/мин.
Серия MH (Скоростные)
Универсальные высокоскоростные патроны.
MH-208V1 (8") — частота вращения до 5000 об/мин, сила зажима 87 кН
MH-210V1 (10") — аналогичные характеристики
MH-212 (12") — частота вращения до 3000 об/мин, сила зажима 144 кН, проходное отверстие 103 мм
MH-20E (21") — частота вращения 1700 об/мин
Серия JB (С интегрированным кольцом для расточки)
Технологическая инновация, позволяющая растачивать кулачки прямо на патроне без специальных колец или заготовок. Сокращает время переналадки на 90% и увеличивает ресурс мягких кулачков до 15 раз. Доступны в 8 моделях (JBM-306...312, JBH-306...312).
Серия HCWF (4-кулачковые для вертикальных станков)
4-кулачковый гидравлический патрон с двойным клином для вертикальных токарных станков (VTL). Создаёт усилие зажима до 214 кН (47 200 lbs). Герметичен от стружки и СОЖ.
Серия IAH (С автоматическим индексом)
Патроны с автоматическим индексом, предназначенные для производства клапанов для нефтегазовой отрасли. Доступны с индексацией на 4 (x90°) или 8 (x45°) позиций. Диапазон размеров от 7 до 41 дюймов.
Токарные патроны Samchully серии HS
Высокоскоростные 3-кулачковые гидравлические патроны с открытым центром и клиновой передачей усилия. Модельный ряд от 5 до 20 дюймов. Популярные модели: HS-08 (8″) с отверстием 52 мм и усилием 86 кН, HS-06 (6″) — для станков среднего размера, HS-10 (10″) — для крупных заготовок. Для высокоскоростной обработки доступны модификации V1: HS-06V1 (6000 об/мин), HS-08V1 (5000 об/мин) и HS-10V1 (4200 об/мин) с оптимизированной конструкцией. Совместимы с гидроцилиндрами Samchully серий SH, SD, SYH. Полная взаимозаменяемость с Kitagawa B-Series. Применяются для обработки прутка и штучных деталей на станках Doosan, Hyundai WIA, HAAS.
Токарные патроны Samchully серии HS-A
Высокоскоростные 3-кулачковые гидравлические патроны с открытым центром и клиновой передачей усилия. Ключевое отличие от базовой серии HS — комплектный адаптерный фланец для установки на шпиндели стандартов A2-5, A2-6, A2-8, A2-11, A2-15.Наиболее востребованы HS-08A06 (8″) с проходным отверстием 52 мм и усилием зажима 86 кН, HS-06A5 (6″) — оптимальны для станков среднего размера, HS-10A8 (10″) — для крупных заготовок. Для высокоскоростной обработки доступны модификации V1: HS-06V1 (6000 об/мин), HS-08V1 (5000 об/мин) и HS-10V1 (4200 об/мин).Рабочие поверхности закалены и отшлифованы для высокой точности и долговечности. Полная взаимозаменяемость с Kitagawa B-Series. Применяются для обработки прутка и штучных деталей на станках Doosan, Hyundai WIA, HAAS.
Токарные патроны Samchully серии MH
Сверхскоростные трёхкулачковые гидравлические патроны с клиновым механизмом и большим проходным отверстием. Разработаны для интенсивной обработки прутка и тяжелого резания на станках с ЧПУ. Модельный ряд от 175 до 610 мм. Флагманы линейки: MH-206 (6″) с отверстием 52 мм и усилием 57.3 кН; MH-208V1 (8″) — до 5000 об/мин, усилие 87 кН, проходное отверстие 66 мм; MH-212 (12″) — усилие 144 кН, проходное отверстие 103 мм. Модификации V1 оптимизированы для высоких оборотов. Повышенная жёсткость конструкции и термообработка рабочих поверхностей. Взаимозаменяемы с Kitagawa BB-Series. Устанавливаются на станки DOOSAN, Hyundai WIA, HAAS.
Пневматические патроны (Pneumatic Chucks)
Используются там, где нет гидравлики.
Серия MCA (Стационарные)
Стационарные пневматические патроны для обрабатывающих центров. Имеют встроенный пневмоцилиндр и низкопрофильную конструкцию.
Пример: MCA-10 (10") с силой зажима 48 кН.
Серия RTC (Для поворотных столов)
Специальные пневмопатроны для установки на поворотные столы Samchully. Размеры от 4.5 до 12 дюймов.
Серия PAC (Сквозные, "Mega-Bore")
Пневматические патроны с большим проходным отверстием, созданные для трубной промышленности. Обеспечивают ход до 1 дюйма на кулачок для обхвата утолщений и фланцев.
PAC-10056 — проходное отверстие 560 мм
PAC-47191 (470 мм) — ход 20 мм, сила зажима 115 кН, частота вращения 1300 об/мин
Патроны с быстрой сменой кулачков (QJC)
Серия QJC (Quick Jaw Change) — специальный клиновой механизм позволяет менять кулачки менее чем за минуту без потери точности и демонтажа патрона. Диапазон размеров: от 6 до 20 дюймов.
QJC-208 (8") — частота вращения до 5500 об/мин
QJC-215 (15")
QJC-220 (20") — сила зажима до 250 кН, частота вращения 2200 об/мин
Ручные патроны (Manual Chucks)
Входят в портфолио как для токарных, так и для делительных головок.
Специальные патроны и аксессуары Samchully
Помимо стандартных гидравлических и пневматических патронов, Samchully предлагает широкий спектр специализированных решений.
Цанговые патроны (Collet Chucks)
Предназначены для точной обработки прутка малого диаметра. Обеспечивают высокую точность центрирования и повторяемость зажима.
Пальцевые патроны (Inside Pin Arbor Chucks) — серия PIL
Используются для зажима заготовок изнутри. Особенно востребованы при обработке колец, втулок и других полых деталей.
Магнитные патроны (Magnet Chucks)
Применяются для фиксации ферромагнитных заготовок при шлифовальных и фрезерных операциях.
Комбинированные патроны (2 в 1)
Совмещают функции пальцевого и цангового патрона, обеспечивая гибкость при обработке различных типов заготовок.
Специальные зажимные патроны (Special Chucks)
Samchully производит более 25 типов специальных патронов под конкретные задачи заказчика. Это могут быть патроны для обработки некруглых деталей, патроны с нестандартным количеством кулачков и другие решения.
Инструментальные держатели (Toolholders)
Держатели инструмента для токарных и фрезерных станков, обеспечивающие надёжную фиксацию режущего инструмента.
Т-образные вставки для кулачков — серия TNX-HC
Комплекты Т-образных вставок для крепления кулачков на механизированные токарные патроны. Обеспечивают быструю и надёжную фиксацию сменных кулачков.
Гидроцилиндры
Гидравлические цилиндры Samchully работают в паре с гидропатронами и устанавливаются сзади шпинделя. В зависимости от конструкции и назначения, цилиндры делятся на несколько серий.
Гидроцилиндры Samchully серии SD
Высокоскоростные гидравлические цилиндры с открытым центром и коротким корпусом (Mega-Bore Short-Body). Отличаются компактной конструкцией и низким уровнем утечек для минимизации нагрева гидросистемы. Модельный ряд: SD-13546 (46 мм, 7000 об/мин, 47 кН), SD-15452 (52 мм, 6200 об/мин, 67 кН), SD-17568 (68 мм, 5600 об/мин, 75 кН), SD-18577 (77 мм, 5000 об/мин, 89 кН), SD-21510 (103 мм, 3500 об/мин, 105 кН). Рабочее давление до 4.5 МПа (45 бар). Встроенный обратный клапан сохраняет усилие зажима при отключении питания. Полная совместимость с патронами Samchully и аналогами Kitagawa.
Гидроцилиндры Samchully серии SH
Высокоскоростные гидравлические цилиндры с открытым центром и коротким корпусом (Mega-Bore Short-Body). Отличаются большим проходным отверстием и компактными размерами для высокопроизводительных станков. Модельный ряд: SH-10036 (36 мм, 8000 об/мин, 25 кН), SH-13046 (46 мм, 7000 об/мин, 42.3 кН), SH-15052 (52 мм, 6200 об/мин, 60 кН), SH-17068 (68 мм, 5600 об/мин, 63 кН), SH-18077 (77 мм, 5000 об/мин, 75.3 кН), SH-19082 (82 мм, 4800 об/мин, 78.1 кН), SH-21010 (106 мм, 3500 об/мин, 91.8 кН), SH-25011 (117.5 мм, 3000 об/мин, 132 кН). Рабочее давление 4.0 МПа (40.8 бар). Встроенные запорный и предохранительный клапаны для защиты от потери давления и перегрузок. Полная совместимость с патронами Samchully и аналогами Kitagawa.
Гидроцилиндры Samchully серии SHL
Длинноходные гидравлические цилиндры с открытым центром и коротким корпусом (Mega-Bore Short-Body). Разработаны для высокоскоростной обработки с увеличенным ходом поршня и большим проходным отверстием. Встроенные запорный и предохранительный клапаны защищают от потери давления и перегрузок. Модельный ряд: SHL-17068 (68 мм, 40 мм ход, 63 кН), SHL-18077 (77 мм, 40 мм ход, 75.3 кН), SHL-25011 (117.5 мм, 50 мм ход, 132 кН), SHL-39024 (240 мм, 51 мм ход, 152.5 кН). Рабочее давление 4.0 МПа (40.8 бар), частота вращения до 8000 об/мин. Совместимы с патронами Samchully HSL и аналогами Kitagawa.
Гидроцилиндры Samchully серии SYH
Классические гидравлические цилиндры с открытым центром, компактной конструкцией и малым весом. Встроенный обратный клапан сохраняет давление при отключении питания. Модельный ряд: SYH-1036 (36 мм, 8000 об/мин, 25 кН), SYH-1246 (46 мм, 8000 об/мин, 38 кН), SYH-1552 (52 мм, 6200 об/мин, 60 кН), SYH-1877 (77 мм, 4700 об/мин, 74 кН), SYH-2091 (91 мм, 3800 об/мин, 94 кН). Рабочее давление 4.0 МПа (40.8 бар). Полная взаимозаменяемость с Kitagawa S-Series. ⚠️ Важно: все модели серии SYH сняты с производства, для замены рекомендуется использовать современные аналоги SH или SD.
Гидроцилиндры Samchully серии SYHL
Длинноходные гидравлические цилиндры с открытым центром для автоматизации зажима заготовок на токарных станках с ЧПУ. Отличаются увеличенным ходом поршня (32–51 мм) и компактной конструкцией. Встроенные запорный и предохранительный клапаны защищают гидросистему от повреждений и сохраняют усилие зажима при отключении питания. Модельный ряд: SYHL-1246 (46 мм, 7000 об/мин, 38 кН), SYHL-1552 (52 мм, 6200 об/мин, 60 кН), SYHL-1877 (77 мм, 4700 об/мин, 74 кН), SYHL-2091 (91 мм, 3800 об/мин, 94 кН), SYHL-2816 (166.5 мм, 2000 об/мин, 113 кН). Рабочее давление 4.0 МПа (40.8 бар). Полная взаимозаменяемость с Kitagawa SL-Series. ⚠️ Важно: все модели сняты с производства, для замены рекомендуется использовать SHL.
Сравнительная таблица серий гидроцилиндров
| Серия | Тип центра | Корпус | Ход поршня | Проходное отверстие | Ключевая особенность | Усилие (тяга), кгс (кН) | Вес, кг |
| SH | Открытый | Короткий | 12–30 мм | 36–117.5 мм | Высокоскоростные, универсальные | 1750 (17.2) | 6.5 |
| SD | Открытый | Короткий | 25–51 мм | 46–166.5 мм | Низкий уровень утечек, компактные | 2400 (23.5) | 9.0 |
| SHL | Открытый | Короткий | 40–51 мм | 68–240 мм | Длинноходные, увеличенный ход поршня | 3200 (31.3) | 11.9 |
| SYH | Открытый | Стандартный | 15–30 мм | 36–91 мм | Сняты с производства | 5500 (53.9) | 17.3 |
| SYHL | Открытый | Стандартный | 32–51 мм | 46–166.5 мм | Сняты с производства | 6400 (62.7) | 26.1 |
| HYH | Открытый | Стандартный | — | — | Недорогие, стандартные | 6200 (60.8) | 25.5 |
| Y-R / Y-RE | Закрытый | Стандартный | 25–50 мм | — | Без сквозного отверстия, с датчиком (RE) | 7700 (75.5) | 33.3 |
| DY / DYV | Открытый | Стандартный | 34–60 мм | — | Двухпоршневые, повышенное усилие | 7400 (72.5) | 32.9 |
Серия SH — стандартные высокоскоростные
Модельный ряд: SH-10036, SH-13046, SH-15052, SH-17068, SH-18077, SH-19082, SH-21010, SH-25011.
Популярные модели:
Серия SD — короткие цилиндры с низким уровнем утечек
Модельный ряд: SD-13546, SD-15452, SD-17568, SD-18577, SD-18582, SD-21510.
Популярные модели:

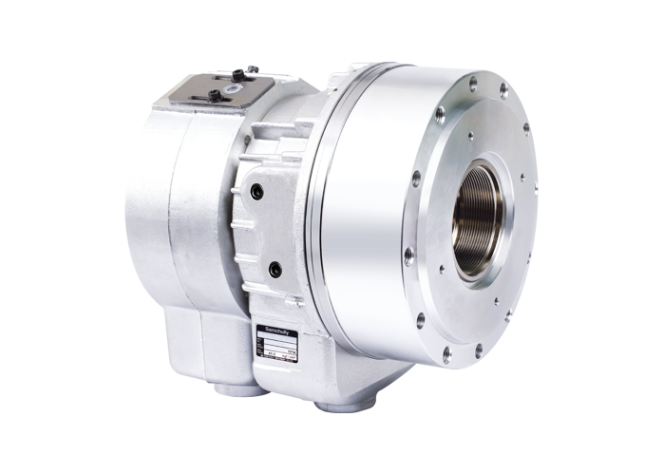

Серия SHL — длинноходные цилиндры
Модельный ряд: SHL-17068, SHL-18077, SHL-25011, SHL-39024.
Подробнее: SHL гидроцилиндры Samchully
Серия HYH — стандартные недорогие цилиндры
Серия HYH — стандартные, недорогие цилиндры с открытым центром для общих задач. Отличаются короткой конструкцией и простотой обслуживания.

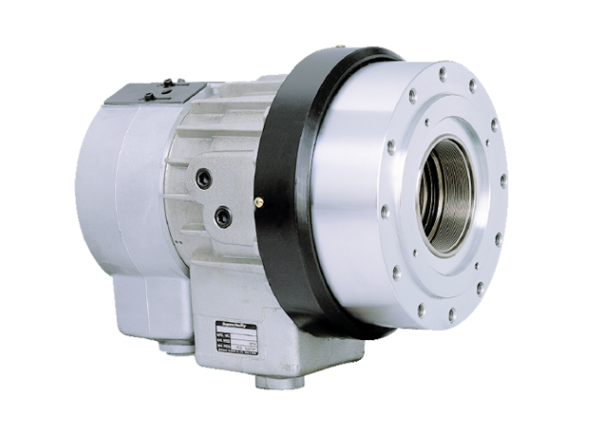

Серия SYH и SYHL — сняты с производства
Серии SYH (Standard Open Center) и SYHL (Standard Open Center Long Stroke) — это классические гидроцилиндры Samchully, которые в настоящее время сняты с производства.
Модельный ряд SYH:
SYH-1036
SYH-1246
SYH-1552
SYH-1877
SYH-2091
Модельный ряд SYHL:
SYHL-1246
SYHL-1552
SYHL-1877
SYHL-2091
SYHL-2816
Важно: Владельцам оборудования с цилиндрами SYH и SYHL рекомендуется заменить их на современные аналоги серий SH, SD или SHL.
Замена SYH на современные аналоги
| Снятая модель | Предпочтительная замена | Альтернативная замена | Ключевое отличие |
| SYH-1036 | SH-10036 (M42×1.5) | SD-13546 (M52×2.0) | Резьба тяги |
| SYH-1246 | SH-13046 (M52×2.0) | SD-13546 (M52×2.0) | Ход поршня |
| SYH-1552 | SH-15052 (M60×2.0) | SD-15452 (M60×2.0) | Ход поршня, усилие |
| SYH-1877 | SH-18077 (M85×2.0) | SD-18577 (M85×2.0) | Компактность |
| SYH-2091 | SH-21010 (M115×2.0) | SD-21010 (M112×2.0) | Проходное отверстие |
Серия Y-R / Y-RE — цилиндры с закрытым центром
Гидроцилиндры с закрытым центром применяются в системах, где требуется герметичность и отсутствие проходного отверстия.
Модельный ряд: Y-075R, Y-1020R, Y-1225R, Y-1530R, Y-2035R. Модификации с индексом RE оснащены кронштейном для датчика приближения.
Серия DY / DYV — двухпоршневые цилиндры
Двухпоршневые гидроцилиндры предназначены для патронов 2+2, торцевых приводов, эжекторов и приложений, требующих двойного приведения в действие.
Модельный ряд: DY-12530, DY-16030.
Поворотные столы Samchully
Samchully активно развивает направление поворотных столов. Доступны модели для 4-й и 5-й оси (наклонно-поворотные).
Серия S (4-я ось)
Базовые NC-поворотные столы.
Примеры: S-120 (5"), S-170, S-200, S-250, S-320 (12.2"), S-430 (17").
Серия TR (4-я и 5-я оси)
Наклонно-поворотные столы.
Примеры: TR-120, TR-200, TR-250 (9.45"), TR-320 (12.2").
Серия HRS (4-я ось, большие размеры)
Мощные столы для тяжёлых деталей.
Примеры: HRS-515 (20.39"), HRS-650 (25.9").
Серия с высоким крутящим моментом
Пример: TR-320FF с нагрузкой до 150 кг (330 lbs).
Станочные тиски (Vises / Power Vises)
Samchully производит как ручные, так и гидравлические прецизионные тиски для фрезерных и обрабатывающих центров. Тиски Samchully не раз упоминаются как награждённая продукция.
Серии:
SCV — самоцентрирующиеся тиски (SCV-125-210)
MDV — двойные тиски (MDV-125)
Тиски предназначены для точной фиксации заготовок при фрезеровании, сверлении и многосторонней обработке.
Кулачки для токарных патронов Samchully
Samchully предлагает широкий ассортимент сменных кулачков для токарных патронов — более 600 типов и размеров.
Типы кулачков:
Сырые (незакаленные) кулачки SB — для расточки под конкретную деталь
Закаленные накладные кулачки — для универсального применения и черновой обработки
Рейки (основные кулачки) — базовые кулачки патрона
Быстросменные кулачки (QJC) — для патронов с быстрой сменой
Совместимость: Кулачки Samchully подходят для патронов Kitagawa, AutoGrip, AutoStrong, Seoam, Tonfou, Chandox, Howa.
Люнеты (Steady Rests) — серия STA
Люнеты Samchully серии STA используются для поддержки длинных валов и труб в нефтегазовой промышленности. Обеспечивают обхват деталей диаметром до 460 мм.
Преимущества продукции Samchully
Продукция Samchully ценится за:
Высокую точность — обеспечивается высокая повторяемость позиционирования
Совместимость — оснастка штатно устанавливается на станки ведущих мировых брендов (Doosan, Hyundai-Kia, Haas, DMG MORI)
Надёжность — известны долговечностью и качеством изготовления из высокопрочных материалов
Сертификацию — продукция сертифицирована по стандартам ISO 9001 и TUV
Аналоги и совместимость
Продукция Samchully имеет полную размерную взаимозаменяемость с продукцией других ведущих производителей.
Патроны и кулачки: продукция Samchully совместима с Kitagawa, AutoGrip, AutoStrong, Seoam, Tonfou, Chandox, Howa.
| Samchully | Kitagawa® |
| SYH-1036 | S-1036 |
| SYH-1246 | S-1246 |
| SYH-1552 | S-1552 |
| SYH-1877 | S-1875 |
| SYH-2091 | S-2091 |
| SYH-1877 | 25 |
| SYH-2091 | 30 |
Где купить продукцию Samchully
Мы являемся официальным поставщиком продукции Samchully.
Что мы предлагаем:
Оригинальные гидроцилиндры, патроны и оснастка Samchully
Подбор аналогов для снятых серий
Консультации по подбору оборудования
Доставка по России
Не нашли нужную модель? Свяжитесь с нами для подбора и расчёта стоимости.
