Kitagawa B-200 — токарные патроны 5″–15″ купить | Цена, характеристики, аналоги

Для каких задач создана серия B-200

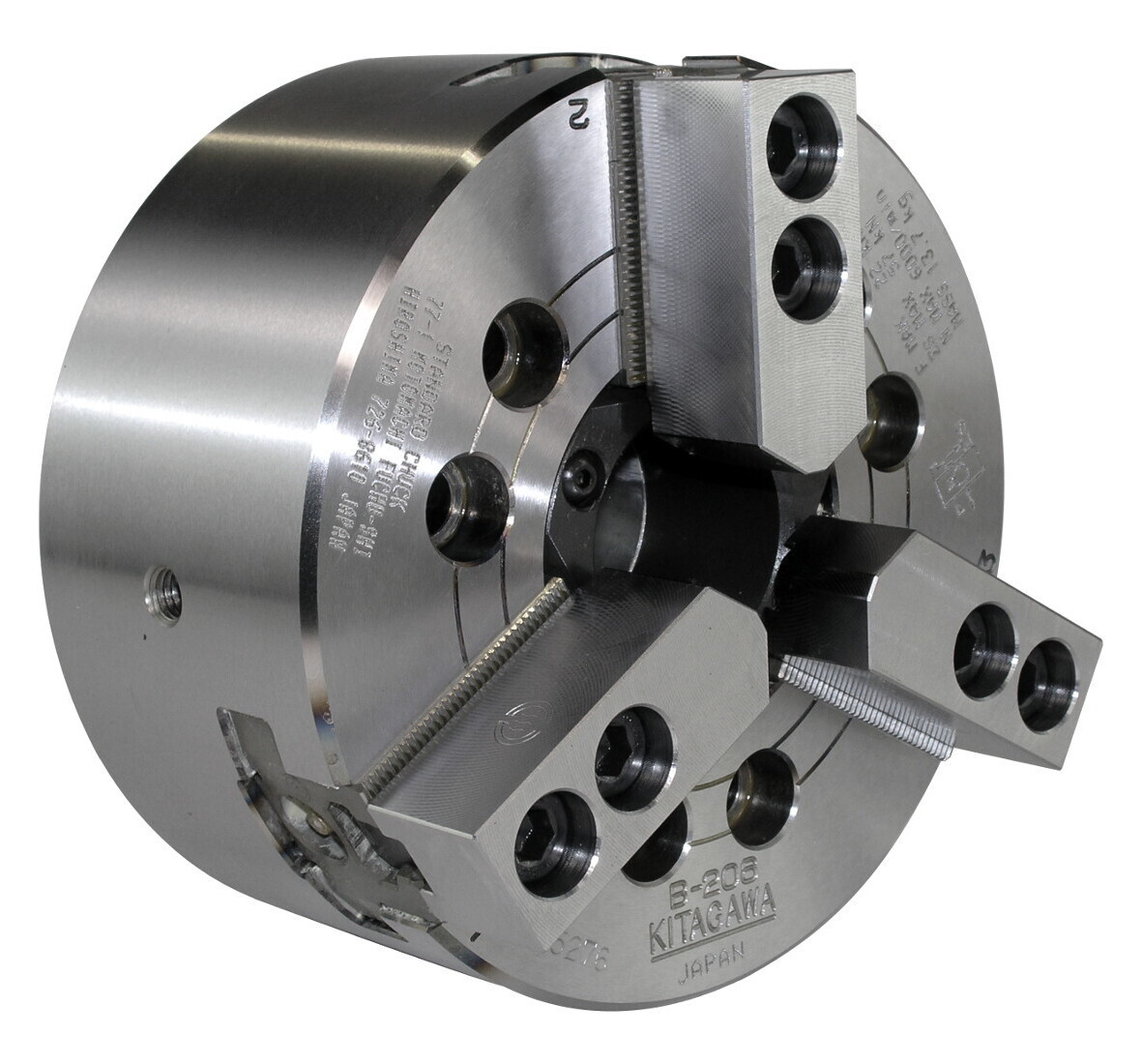

Kitagawa B-200 — это эталонная линейка 3-кулачковых гидравлических патронов с открытым центром. Эта серия стала мировым стандартом, с которым сравнивают продукцию всех остальных производителей. Патроны B-200 подходят как для обработки прутка, так и для штучных заготовок. Модель B-206A05 широко используется на станках среднего класса, а B-208A06 — на более крупных станках с ЧПУ.
Важно: Патроны B-200 полностью взаимозаменяемы с Samchully HS и CHANDOX P Series. Это означает, что вы можете использовать оснастку от одного производителя на патроне другого без каких-либо доработок.

Токарный патрон Kitagawa B-204

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 26 мм, макс. зажим 110 мм, усилие 28.5 кН, частота вращения до 8000 об/мин. Рекомендуемый гидроцилиндр F0933H. Твёрдые кулачки HB04N1, мягкие SJ04N1. Полная взаимозаменяемость с Samchully HS-04 и CHANDOX P. Оригинал из Японии. Компактный и лёгкий — идеален для станков малого класса и точных работ с прутком.

Токарный патрон Kitagawa B-205

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 33 мм, макс. зажим 135 мм, усилие 36 кН, частота вращения до 7000 об/мин. Рекомендуемый гидроцилиндр F0933H. Твёрдые кулачки HB04N1, мягкие SJ05N1. Полная взаимозаменяемость с Samchully HS-05 и CHANDOX P. Оригинал из Японии. Оптимален для обработки прутка и мелких деталей на станках с ЧПУ.

Токарный патрон Kitagawa B-206

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 45 мм, макс. зажим 169 мм, усилие 57 кН, частота вращения до 6000 об/мин. Рекомендуемый гидроцилиндр S1246. Твёрдые кулачки HB06B1, мягкие SJ06L1A. Полная взаимозаменяемость с Samchully HS-06 и CHANDOX P. Оригинал из Японии. Один из самых популярных размеров для станков среднего класса.

Токарный патрон Kitagawa B-208

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 52 мм, макс. зажим 210 мм, усилие 86 кН, частота вращения до 5000 об/мин. Рекомендуемый гидроцилиндр S1552. Твёрдые кулачки HB08A1, мягкие SJ08B1. Полная взаимозаменяемость с Samchully HS-08 и CHANDOX P. Оригинал из Японии. Широко востребован на станках с ЧПУ для прутка и штучных деталей.

Токарный патрон Kitagawa B-210

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 75 мм, макс. зажим 254 мм, усилие 111 кН, частота вращения до 4200 об/мин. Рекомендуемый гидроцилиндр S1875. Твёрдые кулачки HB10A1, мягкие SJ10B1. Полная взаимозаменяемость с Samchully HS-10 и CHANDOX P. Оригинал из Японии. Для крупных заготовок и высоких нагрузок.

Токарный патрон Kitagawa B-212

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 91 мм, макс. зажим 304 мм, усилие 144 кН, частота вращения до 3300 об/мин. Рекомендуемый гидроцилиндр S2091. Твёрдые кулачки HB12N1, мягкие SJ12N1. Полная взаимозаменяемость с Samchully HS-12 и CHANDOX P. Оригинал из Японии. Для тяжёлых режимов и крупногабаритных деталей.

Токарный патрон Kitagawa B-215

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром. Проходное отверстие 100 мм, макс. зажим 381 мм, усилие 249 кН, частота вращения до 2800 об/мин. Рекомендуемый гидроцилиндр F2511H. Твёрдые кулачки HB15N1, мягкие SJ15N1. Полная взаимозаменяемость с Samchully HS-15 и CHANDOX P. Оригинал из Японии. Флагман серии для самых крупных заготовок.

Параметр / Модель	B-204	B-205	B-206	B-208	B-210	B-212	B-215
Проходное отверстие, мм	26	33	45	52	75	91	100
Макс. диаметр зажима, мм	110	135	169	210	254	304	381
Мин. диаметр зажима, мм	7	12	16	13	31	34	50
Ход кулачка на диаметр, мм	5.4	5.4	5.5	7.4	8.8	10.6	10.6
Ход плунжера, мм	10	10	12	16	19	23	23
Макс. тянущее усилие, кН	14	17.5	22	34.8	43	55	98
Макс. усилие зажима, кН	28.5	36	57	86	111	144	249
Макс. частота вращения, об/мин	8000	7000	6000	5000	4200	3300	2800
Вес, кг	4.0	6.7	11.9	22.3	34.5	55.3	116.0
Момент инерции, кг·м²	0.007	0.018	0.058	0.170	0.315	0.738	2.20
Макс. рабочее давление, МПа	2.80	3.43	2.80	2.65	2.70	2.70	3.30
Рекомендуемый гидроцилиндр	F0933H	F0933H	S1246	S1552	S1875	S2091	F2511H
Твёрдые кулачки	HB04N1	HB04N1	HB06B1	HB08A1	HB10A1	HB12N1	HB15N1
Мягкие кулачки	SJ04N1	SJ05N1	SJ06L1A	SJ08B1	SJ10B1	SJ12N1	SJ15N1

Модель / Размер	B-204	B-205	B-206	B-208	B-210	B-212	B-215
A, мм	110	135	169	210	254	304	381
B, мм	59	60	81	91	100	110	147
C(H6), мм	85	110	140	170	220	220	300
D, мм	70.6	82.6	104.8	133.4	171.4	171.4	235
E	3-M10	3-M10	6-M10	6-M12	6-M16	6-M16	6-M20
F, мм	26	33	45	52	75	91	100
G max.	3.5	1	11	14.5	8.5	8	23
G min.	-6.5	-9	-1	-1.5	-10.5	-15	0
H, мм	17.5	20	19	20.5	25	28	35
J, мм	12	12	20	30	45	50	50
K, мм	38	45	60	66	94	108	120
L (резьба тяги)	M32×1.5	M40×1.5	M55×2	M60×2	M85×2	M100×2	M110×2
M, мм	24	26	29	39	43	51	61
N, мм	49.5	54	66	95	110	111	135
P, мм	14	14	20	25	30	30	43
Q max.	11.25	19.75	22.75	29.75	33.75	45.75	54.75
Q min.	6.75	7.75	9.25	14.75	14.25	15.75	20.25
R max.	23	26.5	32	38.7	51	61.3	70
R min.	20.3	23.8	29.25	35	46.6	56	64.7
S, мм	23	23	26	35	40	50	50
T, мм	2	2	2	2	2	2	2
U, мм	10	10	12	14	16	21	25.5
V, мм	15.5	15	16	20	22	23	31
W, мм	4	4	5	5	5	6	6
X, мм	—	—	M6×10	M6×12	M8×15	M8×15	M10×16
Y, мм	—	—	116	150	190	190	260

Ключевые особенности
Клиновая передача усилия (Wedge-Style): Проверенная конструкция, обеспечивающая стабильный зажим при высоких нагрузках.
Открытый центр (Open-Centre): Сквозное отверстие для обработки длинномерного прутка.
Высокоскоростная работа: До 8000 об/мин у младших моделей.
Полная взаимозаменяемость: С патронами Samchully HS, CHANDOX P и другими аналогами B-Series.
CE-соответствие: Продукция сертифицирована для европейского рынка.

Купить патроны Kitagawa B-200


Мы предлагаем оригинальные патроны Kitagawa серии B-200 под заказ.
Что мы предлагаем:
✅ Оригинальные патроны Kitagawa B-200 (Япония)
✅ Полный комплект: патрон + кулачки + крепёж
✅ Бесплатная консультация по подбору
✅ Доставка по всей России
Для получения актуальной цены на конкретную модель свяжитесь с нами — мы рассчитаем стоимость с учётом доставки.

Часто задаваемые вопросы (FAQ)
Вопрос: Чем Kitagawa B-200 отличается от Samchully HS?
Ответ: По основным характеристикам они полностью взаимозаменяемы. Kitagawa — японский оригинал, Samchully — корейский аналог. Samchully часто предлагает более низкую цену.
Вопрос: Какие модели B-200 доступны с адаптерным фланцем?
Ответ: Модели с индексом A, например B-206A05 (фланец A2-5), B-208A06 (A2-6), B-210A06/A08, B-212A06/A08.
Вопрос: Подходят ли кулачки от Samchully на Kitagawa B-200?
Ответ: Да, кулачки и Т-гайки Samchully HS полностью совместимы с Kitagawa B-200.
Вопрос: Какой гидроцилиндр нужен для B-208?
Ответ: Для B-208 рекомендуется гидроцилиндр Kitagawa S1552.
Вопрос: Есть ли B-200 в наличии?
Ответ: Патроны B-200 поставляются под заказ. Срок поставки — 2–4 недели. Уточняйте у менеджеров.

Токарные патроны Kitagawa серии B-200 — мировой стандарт высокоскоростных патронов

Для каких задач создана серия B-200

Токарные патроны Kitagawa

со склада в Москве

B-200 Серия | Гидравлические токарные патроны

BR серия | Гидравлические токарные патроны

Технические характеристики серии B-200

Примечание: Геометрические размеры для моделей V1 идентичны базовым моделям HS. Отличия могут быть в весе и некоторых динамических характеристиках.

Чертеж Cерия B-200

Геометрические размеры серии B-200

Ключевые особенности

Клиновая передача усилия (Wedge-Style): Проверенная конструкция, обеспечивающая стабильный зажим при высоких нагрузках.

Открытый центр (Open-Centre): Сквозное отверстие для обработки длинномерного прутка.

Высокоскоростная работа: До 8000 об/мин у младших моделей.

Полная взаимозаменяемость: С патронами Samchully HS, CHANDOX P и другими аналогами B-Series.

CE-соответствие: Продукция сертифицирована для европейского рынка.

Совместимость с гидроцилиндрами

Купить патроны Kitagawa B-200

Мы предлагаем оригинальные патроны Kitagawa серии B-200 под заказ.

Что мы предлагаем:

✅ Оригинальные патроны Kitagawa B-200 (Япония)

✅ Полный комплект: патрон + кулачки + крепёж

✅ Бесплатная консультация по подбору

✅ Доставка по всей России

Для получения актуальной цены на конкретную модель свяжитесь с нами — мы рассчитаем стоимость с учётом доставки.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем Kitagawa B-200 отличается от Samchully HS?

Ответ: По основным характеристикам они полностью взаимозаменяемы. Kitagawa — японский оригинал, Samchully — корейский аналог. Samchully часто предлагает более низкую цену.

Вопрос: Какие модели B-200 доступны с адаптерным фланцем?

Ответ: Модели с индексом A, например B-206A05 (фланец A2-5), B-208A06 (A2-6), B-210A06/A08, B-212A06/A08.

Вопрос: Подходят ли кулачки от Samchully на Kitagawa B-200?

Ответ: Да, кулачки и Т-гайки Samchully HS полностью совместимы с Kitagawa B-200.

Вопрос: Какой гидроцилиндр нужен для B-208?

Ответ: Для B-208 рекомендуется гидроцилиндр Kitagawa S1552.

Вопрос: Есть ли B-200 в наличии?

Ответ: Патроны B-200 поставляются под заказ. Срок поставки — 2–4 недели. Уточняйте у менеджеров.
