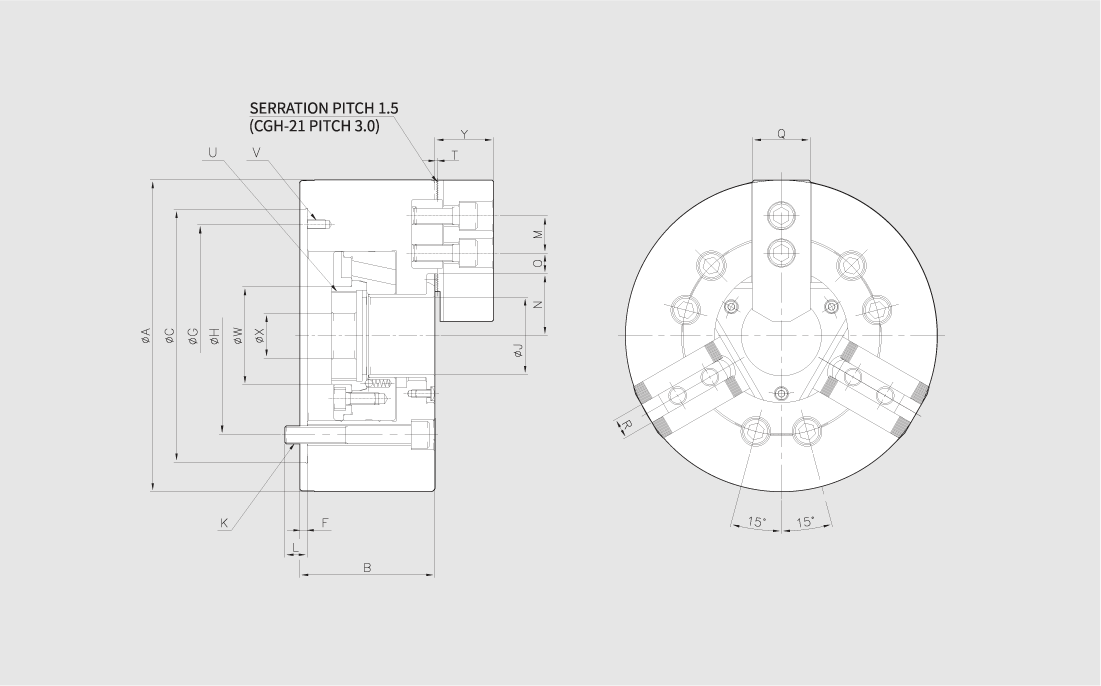

Габаритные размеры (для чертежа)

Примечание: Более детальный чертёж (с указанием допусков, резьб и прочих конструктивных элементов) можно запросить у наших менеджеров.

Размеры патрона CGH-06, необходимые для его монтажа и эксплуатации (все значения указаны в мм):

A (наружный диаметр патрона): 170

B (высота корпуса, толщина): 81

C (диаметр центрирующего пояска): 140

F (глубина центрирующего пояска): 5

H (посадочный диаметр под шпиндель): 104.8

J (диаметр проходного отверстия): 53

K (количество и размер крепёжных винтов): 6-M10

L (длина винтов крепления): 16

M (выступ базовых кулачков): 20

N max (максимальное положение кулачков): 37

N min (минимальное положение кулачков): 34.24

O max (максимальный ход кулачков на сторону): 21

O min (минимальный ход кулачков на сторону): 8

Уточнение для чертежа: Более детальные чертежи с указанием допусков, резьб и прочих конструктивных особенностей доступны для скачивания или могут быть запрошены у наших менеджеров.

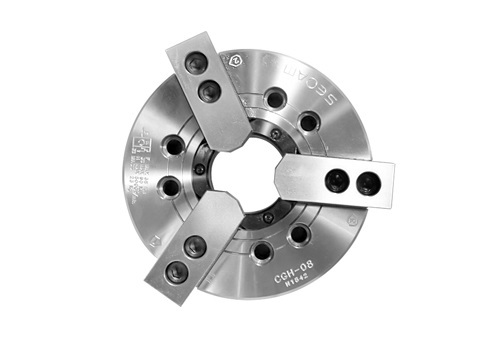

Ключевые преимущества патрона CGH-06

1. Рекордное проходное отверстие 53 мм — расширьте возможности своего станка

CGH-06 предлагает существенно увеличенное сквозное отверстие (53 мм), которое является максимальным в своём классе 6". Это прямое преимущество позволяет:

Обрабатывать прутковые заготовки диаметром до 53 мм без замены патрона.

Эффективно работать с толстостенными трубами и гильзами, расширяя номенклатуру выпускаемой продукции.

Использовать станок в паре с прутковым подающим устройством (барфидером) для организации полноценного автоматизированного производства.

2. Высокоскоростная обработка: стабильность на 6000 об/мин

Благодаря оптимизированной облегчённой конструкции и сниженному моменту инерции, патрон сохраняет стабильную силу зажива даже на максимальных 6000 об/мин. Это обеспечивает высокую производительность при чистовой обработке и позволяет реализовать потенциал современных высокоскоростных шпинделей.

3. Лёгкая конструкция и простота монтажа (Light Weight & Direct-Mount)

Сниженный вес (всего 11.9 кг) разгружает шпиндель станка, что особенно важно при частых пусках и реверсах. Прямая посадка на шпиндель по стандарту A2-5 (Direct-Mounting Type) обеспечивает максимальную жёсткость и соосность без использования переходных фланцев.

4. Высокая точность и долговечность

Корпус патрона изготовлен из высококачественной термически обработанной легированной стали. Шлифованные направляющие для кулачков гарантируют биение не более 0.01 мм и обеспечивают исключительный ресурс даже при трёхсменной работе.

Совместимость с марками и моделями станков (посадка A2-5)

Патрон SEOAM CGH-06 с посадкой A2-5 напрямую устанавливается на широкий спектр токарных станков, включая подавляющее большинство корейских моделей:

DOOSAN (DN Solutions):

Lynx 200 / 210 / 220 (все модификации: A, B, C, M, LSY, SY)

PUMA 200 / 240 (серии 200A, 200B, 200C, 200M, 200SY, 240A, 240B, 240C, 240M, 240MS и др.)

HYUNDAI WIA (включая исторические модели KIA):

SE2200 / SE2200A Series

KIT 300 / 400 (HD Series: HD 2200, HD 2600) — базовая или опциональная комплектация

L160 / L170 / L180 Series

E160 / E180 Series

SKT-200 / SKT-210 / SKT-21 (KIA Machine Tools)

HWACHEON:

CUTEX-160 Series (все модификации A, MC)

Hi-TECH 200 / 230 (опциональная комплектация A2-5)

Cutex 160A (шпиндель A2-5, 6000 об/мин)

SMEC (Samsung Machine Tools):

PL1600 Series (PL1600, PL1600C, PL1600M, PL1600CM)

SL2000 / 2500 Series

NS 2000A

Важное примечание по совместимости: Перед заказом мы настоятельно рекомендуем уточнить фактическую посадочную конфигурацию шпинделя вашего станка. Некоторые производители в разных модификациях могут использовать фланцы A2-5, A2-6 или A2-8. В случае несовпадения посадочных размеров возможна установка патрона через переходной адаптер CAHA-06.
