Токарный патрон AutoStrong N-210 (10″, 254 мм) — купить гидравлический 3-кулачковый патрон с открытым центром
Десятидюймовый патрон для крупных деталей и прутка
AutoStrong N-210 — это десятидюймовый гидравлический патрон с открытым центром, который занимает промежуточное положение между восьмидюймовым N-208 и двенадцатидюймовым N-212. Его ключевое преимущество — сквозное отверстие 75 мм, позволяющее обрабатывать пруток и длинные детали, недоступные для младших моделей. Усилие зажима 11319 кгс обеспечивает надёжное удержание заготовок при получистовой и чистовой обработке.
Что выделяет N-210 в серии N-200:
- Проход 75 мм — на 23 мм больше, чем у N-208
- Усилие зажима 11319 кгс (111 кН) — рост на 25% относительно восьмидюймовой модели
- Максимальная скорость 4200 об/мин — оптимальна для 10-дюймового класса
- Масса 35 кг, момент инерции 0.315 кг·м² — сбалансирован для станков среднего класса
Конструктивные особенности:
- Корпус из высокопрочной легированной стали SCM440 (Япония)
- Закалка и шлифовка направляющих, кулачков и внутренних деталей
- Быстросменная крышка центра
- Клиновой механизм с закалёнными направляющими
Типовые задачи: обработка автомобильных компонентов (валы, ступицы, шкивы), деталей трансмиссии, нефтегазовой арматуры, деталей общего машиностроения.
Совместимость: N-210 — прямой аналог Kitagawa B-210, CHANDOX OP-210, Samchully HS-10, AutoGrip 3H-210, SEOAM CAH-10, Tonfou TF3B-10, Howa HOB-10. Посадочные размеры и оснастка совместимы без доработок.

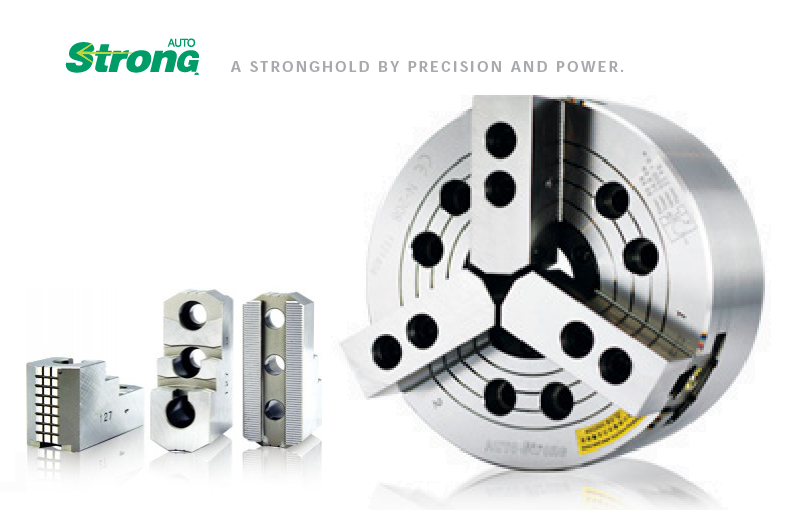

Купить AutoStrong N-210
Цена: 169 900 ₽ с НДС
Наличие: ✅
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)Комплект поставки: Патрон (Plain Back), мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Взаимозаменяемость с Kitagawa B-204
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)Комплект поставки: Патрон (Plain Back), мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Взаимозаменяемость с Kitagawa B-204
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
Технические характеристики AutoStrong N-210
| Параметр | Значение |
| Модель | N-210 |
| Диаметр патрона | 254 мм (10″) |
| Тип механизма | Клиновой, гидравлический, самоцентрирующийся |
| Сквозной проход, ⌀ | 75 мм |
| Диапазон зажима | Ø25–Ø254 мм |
| Ход плунжера | 19 мм |
| Ход кулачков на диаметр | 8.8 мм |
| Макс. тянущее усилие | 4385 кгс (43 кН) |
| Макс. усилие зажима | 11319 кгс (111 кН) |
| Макс. рабочее давление | 27.5 кгс/см² |
| Макс. частота вращения | 4200 об/мин |
| Масса | 35 кг |
| Момент инерции | 0.315 кг·м² |
| Присоединительная резьба тяги | M85×2P |
| Крепление | Plain Back (гладкое) |
| Рекомендуемый гидроцилиндр | M1875 |
| Сырые кулачки | HC10 |
| Каленые кулачки | HJ10 |
Скачать каталог патронов серии N-200
| Раздел каталога | Содержание |
| Модельный ряд | Технические характеристики всех 11 моделей: N-204, N-205, N-206, N-208, N-210, N-212, N-215, N-218, N-220, N-224, N-232 |
| Геометрические размеры | Полные таблицы размеров для всех моделей серии |
| Гидроцилиндры | Совместимость с гидроцилиндрами AutoStrong: M0928, M1036, M1246, M1552, M1875, M2091, M2511, ML2816, ML3320 |
| Аналоги | Kitagawa B-200, CHANDOX OP, Samchully HS, Howa, AutoGrip, Tonfou, SEOAM |
| Оснастка | Кулачки (HJ, HC), Т-гайки и переходные фланцы |
| Проходное отверстие | Сквозной канал — от 26 до 230 мм |
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Модельный ряд и технические характеристики серии N-200
Единицы измерения / мм
Таблица 1. Параметры
| Модель / Параметр | Проход, ⌀ мм | Ход плунжера, мм | Ход кулачков, мм | Макс. тяга, кгс | Усилие зажима, кгс | Давление, кгс/см² | Макс. об/мин | Вес, кг | Момент инерции, кг·м² | Гидроцилиндр | Кулачки HJ | Кулачки HC | Диапазон зажима, мм |
| N-204 | 26 | 10 | 5.4 | 1428 | 2906 | 31.6 | 8000 | 4 | 0.007 | M0928 | HJ05 | HC04 | Ø4–Ø110 |
| N-205 | 33 | 10 | 5.4 | 1784 | 3671 | 28.5 | 7000 | 7 | 0.018 | M1036 | HJ05 | HC05 | Ø6–Ø135 |
| N-206 | 45 | 12 | 5.5 | 2243 | 5812 | 28.5 | 6000 | 13.5 | 0.057 | M1246 | HJ06 | HC06 | Ø15–Ø169 |
| N-208 | 52 | 16 | 7.4 | 3558 | 9075 | 26.5 | 5000 | 23 | 0.17 | M1552 | HJ08 | HC08 | Ø20–Ø210 |
| N-210 | 75 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 | 35 | 0.315 | M1875 | HJ10 | HC10 | Ø25–Ø254 |
| N-212 | 91 | 23 | 10.6 | 5812 | 14990 | 27.5 | 3300 | 56.5 | 0.737 | M2091 | HJ12 | HC12 | Ø30–Ø304 |
| N-215 | 117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2500 | 111 | 2.27 | M2511 | HJ15 | HC15 | Ø50–Ø381 |
| N-218 | 117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2000 | 131 | 3.55 | M2511 | HJ15 | HC15 | Ø50–Ø450 |
| N-220 | 180 | 23 | 10.6 | 9177 | 23861 | 30.6 | 1800 | 190 | 6.5 | ML2816 | HJ24-1 | HC24-1 | Ø120–Ø510 |
| N-224 | 205 | 26 | 12 | 9177 | 23861 | 26.5 | 1400 | 270 | 14.8 | ML3320 | HJ24-1 | HC24-1 | Ø150–Ø610 |
| N-232 | 230 | 34 | 18 | 10197 | 24472 | 29.5 | 1200 | 470 | 41 | ML3320 | HJ24-1 | HC24-1 | Ø210–Ø800 |
Таблица 2. Геометрические размеры
| Модель / Размеры | A | B | C(H6) | D | H | J | K | L | M | N max | N min | O max | O min | P max | P min | Q | R | S | T | U | W | X | Y |
| N-204 | 110 | 59 | 85 | 14 | 70.6 | 16 | 3-M10×60 | 26 | 4 | 23.2 | 13.75 | 6.75 | 3.5 | -6.5 | 2 | 10 | 17.5 | 23 | 2 | M32×1.5 | 38 | 24 | 49.5 |
| N-205 | 135 | 60 | 110 | 14 | 82.55 | 15 | 3-M10×60 | 33 | 4 | 26.5 | 19.75 | 7.75 | 1 | -9 | 2 | 10 | 20 | 25 | 2 | M40×1.5 | 45 | 31 | 54 |
| N-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10×80 | 45 | 5 | 32 | 22.75 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | 2 | M55×2 | 60 | 37 | 73 |
| N-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12×90 | 52 | 5 | 38.7 | 29.75 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | 2 | M60×2 | 66 | 38 | 95 |
| N-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16×100 | 75 | 5 | 51 | 33.75 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | 2 | M85×2 | 94 | 43 | 110 |
| N-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16×110 | 91 | 6 | 61.3 | 45.75 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | 2 | M100×2 | 108 | 51 | 130 |
| N-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20×135 | 117.5 | 6 | 82 | 45.25 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | 5 | M130×2 | 139 | 66 | 165 |
| N-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20×135 | 117.5 | 6 | 82 | 79.75 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | 5 | M130×2 | 139 | 66 | 165 |
| N-220 | 510 | 134 | 380 | 60 | 330.2 | 35 | 6-M24×135 | 180 | 6 | 112.5 | 60.5 | 24.5 | 11 | -12 | 5 | 25 | 38 | 64 | 5 | M190×3 | 206 | 73 | 180 |
| N-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 6-M24×150 | 205 | 6 | 139.9 | 87.5 | 24.5 | 16 | -10 | 5 | 25 | 38 | 64 | 5 | M215×3 | 230 | 73 | 180 |
| N-232 | 800 | 150 | 520 | 60 | 463.6 | 35 | 6-M24×150 | 230 | 6 | 162 | 153.5 | 24.5 | 16 | -18 | 5 | 25 | 38 | 64 | 5 | M250×3 | 262 | 73 | 180 |
Взаимозаменяемость с другими брендами
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-210 | Полная взаимозаменяемость |
| CHANDOX | OP-210 | Полная взаимозаменяемость |
| Samchully | HS-10 | Полная взаимозаменяемость |
| AutoGrip | 3H-210 | Прямой кросс |
| Tonfou | TF3B-10 | Полная взаимозаменяемость |
| SEOAM | CAH-10 | Полная взаимозаменяемость |
| Howa | HOB-10 | Полная взаимозаменяемость |
| ROHM | KFD-HE 254 | Совместимость по оснастке (проход 75 мм) |
| SMW-AUTOBLOK | BB-D 250 / BB-M 250 | Полная взаимозаменяемость (проход 77 мм) |
| SCHUNK | ROTA NCK plus 250 | Полная взаимозаменяемость (100% совместимость с Kitagawa B-210) |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги (M85×2P) и тип фланца.
На какие станки устанавливается AutoStrong N-210
Патрон N-210 поставляется с гладким креплением Plain Back. Для монтажа на шпиндель стандарта A2 требуется отдельный переходной фланец (готовые решения — N-210A6, N-210A8, N-210A11).
Станки со шпинделем A2-8
Tongtai (Тайвань)
TC-2500[M] — шпиндель A2-8, chuck 10″, до 2500/3500 об/мин.
TGL-30 — вертикальный токарный станок, шпиндель A2-8, chuck 10″/12″.
TD-2500YBC — токарно-фрезерный центр, шпиндель A2-8, chuck 10″.
TNL-130ALII[1M] — шпиндель A2-8, chuck 10″, до 3500 об/мин.
Goodway (Тайвань)
GS-260L — шпиндель A2-8, chuck 10″.
GS-3000 — шпиндель A2-8, chuck 10″.
GS-260MYS — шпиндель A2-8, chuck 10″, до 4000 об/мин.
GS-280M — шпиндель A2-8, chuck 10″, до 3500 об/мин.
GLS-2800 — шпиндель A2-8, chuck 10″.
GLS 3000YS — основной шпиндель A2-8, chuck 12″, противошпиндель A2-6.
Victor Taichung (Тайвань)
Vturn-NP26 — шпиндель A2-8, chuck 10″, макс. диаметр точения Ø450 мм.
Vturn-F26/60 — шпиндель A2-8, chuck 10″, макс. диаметр точения Ø430 мм.
Vturn-S26/60 — шпиндель A2-8, chuck 10″, макс. диаметр точения Ø430 мм.
Vturn-A260/130 — шпиндель A2-8, chuck 10″, противошпиндель A2-6.
YCM (Тайвань)
TC26 — шпиндель A2-8, chuck 10″, макс. диаметр точения Ø470 мм.
NT2500SY — шпиндель A2-8, chuck 10″, отверстие шпинделя Ø91 мм.
GT250B — шпиндель A2-8, chuck 10″.
Takisawa (Тайвань)
EX-110 — шпиндель A2-8, chuck 10″, макс. диаметр точения 15.75″.
LA-250 — шпиндель A2-8, chuck 10″, макс. диаметр точения Ø450 мм.
Hoting Seiki (Тайвань)
- SBH-8 / SBH-8M — шпиндель A2-8, chuck 10″, до 3500 об/мин.
Станки со шпинделем A2-6
Tongtai (Тайвань)
TE-2000B[C] — шпиндель A2-6, chuck 8″/10″, до 4500/3000 об/мин.
MT-2000 — шпиндель A2-6, chuck 8″/10″, до 4500 об/мин.
TNL-100T [L] — шпиндель A2-6, chuck 8″/10″, до 3000/4500 об/мин.
Victor Taichung (Тайвань)
Vturn-S20/60 — шпиндель A2-6, chuck 8″/10″, до 4200 об/мин.
VMT-X200 — шпиндель A2-6, chuck 8″/10″.
Vturn-A260/75 — шпиндель A2-6, chuck 8″/10″.
Vturn-Q200 — шпиндель A2-6, chuck 8″/10″, до 5000 об/мин.
Goodway (Тайвань)
GLS-200 — шпиндель A2-6, chuck 8″/10″, до 4500 об/мин.
GCL 2 — шпиндель A2-6, chuck 8″/10″.
YCM (Тайвань)
TV510A — шпиндель A2-6, chuck 10″, 15 кВт, до 4500 об/мин.
Станки CNC-TAKANG (Тайвань)
CNC-TAKANG TNC-10 — шпиндель A2-5, штатный патрон 6″. N-210 может быть установлен через переходной фланец.
CNC-TAKANG TNC-15 — шпиндель A2-8, штатный патрон 10″. N-210 устанавливается через фланец A2-8.
Важное примечание: Патрон N-210 полностью совместим с Kitagawa B-210 по посадочным размерам, резьбе тяги (M85×2P) и оснастке. Это означает, что он может быть установлен на любой станок, где предусмотрено место под патрон B-210 или его аналоги, включая станки с фланцами A2-6, A2-8 и A2-11.
Опции для AutoStrong N-210

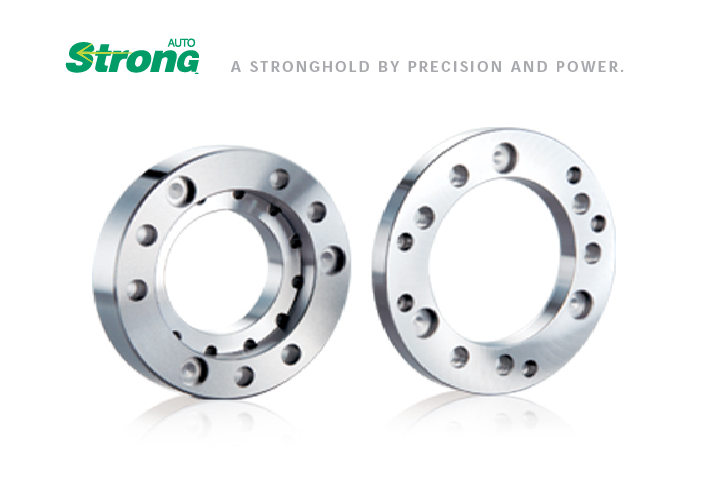

1. Переходные фланцы для N-210 (Plain Back)
Патрон N-210 поставляется с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 нужен переходной фланец.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-6 | Фланец для шпинделя A2-6 | Для станков с шпинделем A2-6 |
| A2-8 | Фланец для шпинделя A2-8 | Для станков с шпинделем A2-8 |
| A2-11 | Фланец для шпинделя A2-11 | Для станков с шпинделем A2-11 |
Примечание: Переходные фланцы A2 для N-210 совместимы с аналогами Kitagawa B-210A6/A8/A11, CHANDOX OP-210A6/A8, Samchully HS-10A6/A8, ROHM KFD-HE 254, SMW-AUTOBLOK BB-D 250, SCHUNK ROTA NCK plus 250.
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки HC10 | Комплект сырых кулачков для N-210 | HC10 |
Совместимость: Сырые кулачки HC10 подходят для патронов Kitagawa B-210, CHANDOX OP-210, Samchully HS-10, ROHM KFD-HE 254, SMW-AUTOBLOK BB-D 250, SCHUNK ROTA NCK plus 250 и других аналогов.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HJ10 | Комплект закалённых кулачков для N-210 | HJ10 |
Совместимость: Закалённые кулачки HJ10 подходят для патронов Kitagawa B-210, CHANDOX OP-210, Samchully HS-10, ROHM KFD-HE 254, SMW-AUTOBLOK BB-D 250, SCHUNK ROTA NCK plus 250 и других аналогов.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| TNS-B210 | Комплект Т-гаек для патронов 10″ | Для N-210, B-210, HS-10 |
Примечание: Т-гайки AutoStrong полностью совместимы с продукцией Kitagawa, CHANDOX, Samchully, AutoGrip, TonFou, SEOAM, Howa и других брендов.

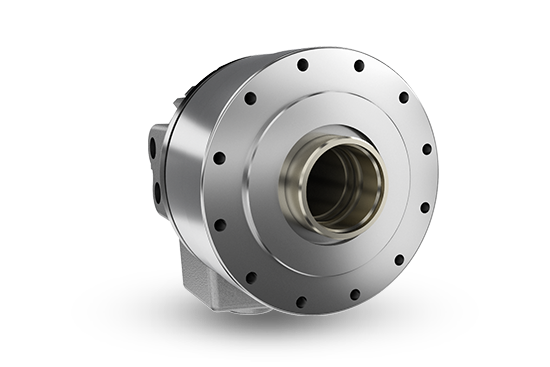

Совместимость с гидроцилиндрами
Для корректной работы патрона N-210 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| M1875 | M85×2P | Стандартный гидроцилиндр AutoStrong |
Рекомендация: Для максимальной совместимости и надёжности используйте M1875. Гидроцилиндр M1875 также совместим с патронами Kitagawa B-210, CHANDOX OP-210, ROHM KFD-HE 254, SMW-AUTOBLOK BB-D 250, SCHUNK ROTA NCK plus 250 и их аналогами.
