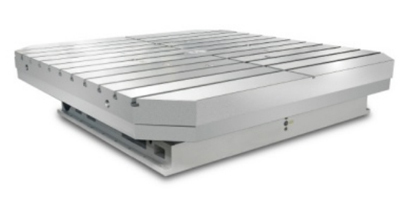

Крупногабаритные столы GSA+ HRT-500S1~2500

Флагманское решение для тяжелого фрезерования на горизонтальных обрабатывающих центрах
Горизонтальные поворотные столы серии HRT-500S1~2500 от GSA+ — это высокоточные одноосевые устройства, разработанные для горизонтальных обрабатывающих центров, расточных станков и специализированного оборудования. Благодаря перекрёстно-роликовым подшипникам и усиленной конструкции, столы выдерживают экстремальные нагрузки и обеспечивают стабильность при тяжелом резании.
Модели оснащены гидравлическим зажимом с высоким усилием, что гарантирует надёжную фиксацию заготовки. Каждый стол проходит 48-часовое тестирование точности, а все электронные компоненты поставляются из Японии и Германии. Важно: серия HRT предназначена исключительно для горизонтальной установки.
Ключевые особенности и преимущества
Перекрёстно-роликовые подшипники
Обеспечивают высокую жёсткость, нагрузочную способность и плавность хода, что критически важно при тяжёлом фрезеровании и расточке.
Высокая точность позиционирования
Точность позиционирования составляет 15 угловых секунд, повторяемость — 4 угловые секунды. По требованию заказчика доступна точность 6 или 10 угловых секунд.
Мощный гидравлический зажим
Гидравлический зажим с рабочим давлением 35 кг/см² обеспечивает надёжную фиксацию даже при максимальных нагрузках.
Высокая нагрузочная способность
Максимальная нагрузка на стол — от 1000 до 5000 кг при равномерном распределении.
Долговечность и надёжность
Специальный износостойкий медно-алюминиевый сплав червячного колеса и закалённый червяк обеспечивают длительный срок службы. Каждый стол проходит 48-часовое тестирование точности.
Широкий модельный ряд
В серии представлены модели HRT-500S1, HRT-630S1, HRT-800S1, HRT-1000S1. Доступны также исполнения HRT-1500, HRT-2000, HRT-2500 и другие размеры по запросу.

Параметр	HRT-500S1	HRT-630S1	HRT-800S1	HRT-1000S1
Размер рабочего стола, мм	500	630	800	1000
Ширина Т-образного паза, мм	18H7	18H7	18H7	22H7
Общая высота, мм	305	315	340	380
Тип серводвигателя (FANUC)	α12i / α22i	α22i	α22i	α22i / α30i
Передаточное число	1:90	1:180	1:180	1:180
Макс. частота вращения (при 2000 об/мин), об/мин	22.2	11.1	11.1	11.1
Тип зажима	Гидравлический, 35 кг/см²	Гидравлический, 35 кг/см²	Гидравлический, 35 кг/см²	Гидравлический, 35 кг/см²
Усилие зажима, кгс	240	210	280	1020
Крутящий момент зажима, кг·м	240	210	280	1020
Макс. нагрузка (равномерно распределённая), кг	1000	2000	3000	5000
Точность позиционирования, угл. сек.	15″	15″	15″	15″
Повторяемость, угл. сек.	4″	4″	4″	4″

Параметр	HRT-1500	HRT-2000	HRT-2500
Размер рабочего стола, мм	ø1500 / 1500×1500	ø2000 / 2000×2000	ø2500 / 2500×2500
Ширина Т-образного паза, мм	28	28	32
Общая высота, мм	530	600	600
Макс. нагрузка (равномерно распределённая), кг	15000	20000	30000
Точность позиционирования, угл. сек.	6″ / 10″	6″ / 10″	6″ / 10″

Конструктивные особенности
Цельнокованая конструкция
Планшайба и шпиндель выполнены как единое целое, что обеспечивает высокую жёсткость и устойчивость к деформациям.
Двухзаходная червячная передача
Двойное червячное колесо и червячный винт из закалённой стали обеспечивают долговременную точность и лёгкую регулировку люфта.
Увеличенные подшипники
Усиленная конструкция подшипникового узла рассчитана на тяжёлые режимы резания.
Сквозное отверстие
Конструкция с большим отверстием позволяет пропускать длинномерные заготовки через шпиндель.
Области применения
Горизонтальные обрабатывающие центры
Идеальное решение для оснащения горизонтальных ОЦ, обеспечивающее высокую точность и производительность.
Расточные и фрезерные станки
Подходит для тяжёлых расточных и фрезерных работ на крупногабаритных деталях.
Автомобильная и мотоциклетная промышленность
Специализированное решение для обработки крупных деталей, включая блоки цилиндров, корпуса КПП и другие ответственные изделия.
Тяжёлое машиностроение
Рассчитан на интенсивные нагрузки при тяжёлом фрезеровании и черновой обработке.
Измерительные работы
Высокая точность позиционирования позволяет использовать столы в измерительных и контрольных операциях.
Совместимость с системами ЧПУ
Столы серии HRT-500S1~2500 совместимы с большинством распространённых систем ЧПУ:
Совместимость с FANUC
Для HRT-500S1: α12i / α22i. Для HRT-630S1 / HRT-800S1: α22i. Для HRT-1000S1: α22i / α30i.
Совместимость с Mitsubishi
Возможна установка серводвигателей HG-204S / HG-354S по запросу.
Совместимость с Siemens
Возможна установка серводвигателей 1FK7083 / 1FK7101 по запросу.
Совместимость с Heidenhain
Возможна установка серводвигателей QSY155B / QSY190C по запросу.
Возможна установка серводвигателей других производителей по запросу.
Как заказать
Для подбора оптимальной модели и получения коммерческого предложения свяжитесь с нашими менеджерами. Мы поможем выбрать поворотный стол, идеально соответствующий вашим задачам и типу оборудования.

Флагманское решение для тяжелого фрезерования на горизонтальных обрабатывающих центрах

Ключевые особенности и преимущества

Перекрёстно-роликовые подшипники

Обеспечивают высокую жёсткость, нагрузочную способность и плавность хода, что критически важно при тяжёлом фрезеровании и расточке.

Высокая точность позиционирования

Точность позиционирования составляет 15 угловых секунд, повторяемость — 4 угловые секунды. По требованию заказчика доступна точность 6 или 10 угловых секунд.

Мощный гидравлический зажим

Гидравлический зажим с рабочим давлением 35 кг/см² обеспечивает надёжную фиксацию даже при максимальных нагрузках.

Высокая нагрузочная способность

Максимальная нагрузка на стол — от 1000 до 5000 кг при равномерном распределении.

Долговечность и надёжность

Широкий модельный ряд

В серии представлены модели HRT-500S1, HRT-630S1, HRT-800S1, HRT-1000S1. Доступны также исполнения HRT-1500, HRT-2000, HRT-2500 и другие размеры по запросу.

Технические характеристики серии HRT-500S1~2500

Модели HRT-500S1, HRT-630S1, HRT-800S1, HRT-1000S1

Дополнительные модели серии (HRT-1500, HRT-2000, HRT-2500)

Конструктивные особенности

Цельнокованая конструкция

Планшайба и шпиндель выполнены как единое целое, что обеспечивает высокую жёсткость и устойчивость к деформациям.

Двухзаходная червячная передача

Двойное червячное колесо и червячный винт из закалённой стали обеспечивают долговременную точность и лёгкую регулировку люфта.

Увеличенные подшипники

Усиленная конструкция подшипникового узла рассчитана на тяжёлые режимы резания.

Сквозное отверстие

Конструкция с большим отверстием позволяет пропускать длинномерные заготовки через шпиндель.

Области применения

Горизонтальные обрабатывающие центры

Идеальное решение для оснащения горизонтальных ОЦ, обеспечивающее высокую точность и производительность.

Расточные и фрезерные станки

Подходит для тяжёлых расточных и фрезерных работ на крупногабаритных деталях.

Автомобильная и мотоциклетная промышленность

Специализированное решение для обработки крупных деталей, включая блоки цилиндров, корпуса КПП и другие ответственные изделия.

Тяжёлое машиностроение

Рассчитан на интенсивные нагрузки при тяжёлом фрезеровании и черновой обработке.

Измерительные работы

Высокая точность позиционирования позволяет использовать столы в измерительных и контрольных операциях.

Совместимость с системами ЧПУ

Столы серии HRT-500S1~2500 совместимы с большинством распространённых систем ЧПУ:

Совместимость с FANUC

Для HRT-500S1: α12i / α22i. Для HRT-630S1 / HRT-800S1: α22i. Для HRT-1000S1: α22i / α30i.

Совместимость с Mitsubishi

Возможна установка серводвигателей HG-204S / HG-354S по запросу.

Совместимость с Siemens

Возможна установка серводвигателей 1FK7083 / 1FK7101 по запросу.

Совместимость с Heidenhain

Возможна установка серводвигателей QSY155B / QSY190C по запросу.

Возможна установка серводвигателей других производителей по запросу.

Как заказать
