ТОКАРНЫЕ КУЛАЧКИ
CRA цанговые гидравлические патроны
- Цанговые патроны с байонетным захватом в основном используются для прутковой обработки на токарных станках с ЧПУ и автоматах продольного точения.
- Пруток (заготовка) подается сквозь шпиндель и патрон, но также может использоваться штучная заготовка.
- Профильные заготовки (шестигранник, квадрат) также могут быть обработаны в патронах AutoStrong с использованием соответсвующих цанг
Признаный лидер
в производстве токарных патронов
Контроль на всех этапах производства
Высокоточная балансировка
Высочайшее качество сборки
Выходной контроль каждого изделия
AutoStrong | Ваш надежный партнер
AutoStrong | CRA Цанговые токарные гидравлические патроны
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
CR26A4
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR26A4 с креплением на торец шпинделя A2-4
CR30A4
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR30A4 с креплением на торец шпинделя A2-4
CR42A5
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR42A5 с креплением на торец шпинделя A2-5
CR42A6
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR42A6 с креплением на торец шпинделя A2-6
CR60A6
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR60A6 с креплением на торец шпинделя A2-6
CR80A8
Цена: По запросу
Цанговый механизированный гидравлический токарный патрон CR80A8 с креплением на торец шпинделя A2-8

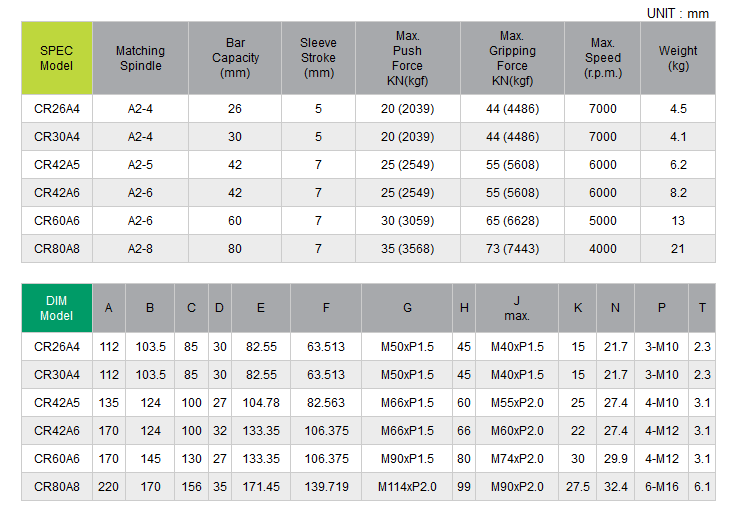

| Модель | Совместимый шпиндель | Прутковая ёмкость (мм) | Ход плунжера (мм) | Макс. усилие толкания КН (кгс) | Макс. усилие втягивания КН (кгс) | Макс. скорость (об/мин) | Вес (кг) |
| CR26A4 | A2-4 | 26 | 5 | 20 (2039) | 44 (4486) | 7000 | 4.5 |
| CR30A4 | A2-4 | 30 | 5 | 20 (2039) | 44 (4486) | 7000 | 4.1 |
| CR42A5 | A2-5 | 42 | 7 | 25 (2549) | 55 (5608) | 6000 | 6.2 |
| CR42A6 | A2-6 | 42 | 7 | 25 (2549) | 55 (5608) | 6000 | 8.2 |
| CR52A6 | A2-6 | 52 | 7 | 30 (3059) | 65 (6628) | 5000 | 12.2 |
| CR60A6 | A2-6 | 60 | 7 | 30 (3059) | 65 (6628) | 5000 | 13 |
| CR80A8 | A2-8 | 80 | 7 | 35 (3568) | 73 (7443) | 4000 | 21 |

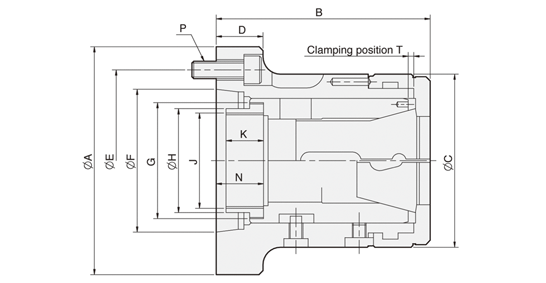

| Модель | A | B | C | D | E | F | G | H | J max. | K | N | P | T |
| CR26A4 | 112 | 103.5 | 85 | 30 | 82.55 | 63.513 | M50xP1.5 | 45 | M40xP1.5 | 15 | 21.7 | 3-M10 | 2.3 |
| CR30A4 | 112 | 103.5 | 85 | 30 | 82.55 | 63.513 | M50xP1.5 | 45 | M40xP1.5 | 15 | 21.7 | 3-M10 | 2.3 |
| CR42A5 | 135 | 127 | 100 | 27 | 104.78 | 82.563 | M66xP1.5 | 60 | M55xP2.0 | 25 | 30.9 | 4-M10 | 3.1 |
| CR42A6 | 170 | 127 | 100 | 32 | 133.35 | 106.375 | M66xP1.5 | 66 | M60xP2.0 | 22 | 30.9 | 4-M12 | 3.1 |
| CR52A6 | 170 | 144 | 130 | 27 | 133.35 | 106.375 | M90xP1.5 | 66.7 | M60xP2.0 | 30 | 29.9 | 4-M12 | 3.1 |
| CR60A6 | 170 | 145 | 130 | 27 | 133.35 | 106.375 | M90xP1.5 | 80 | M74xP2.0 | 30 | 29.9 | 4-M12 | 3.1 |
| CR80A8 | 220 | 170 | 156 | 35 | 171.45 | 139.719 | M114xP2.0 | 99 | M90xP2.0 | 27.5 | 32.4 | 6-M16 | 6.1 |

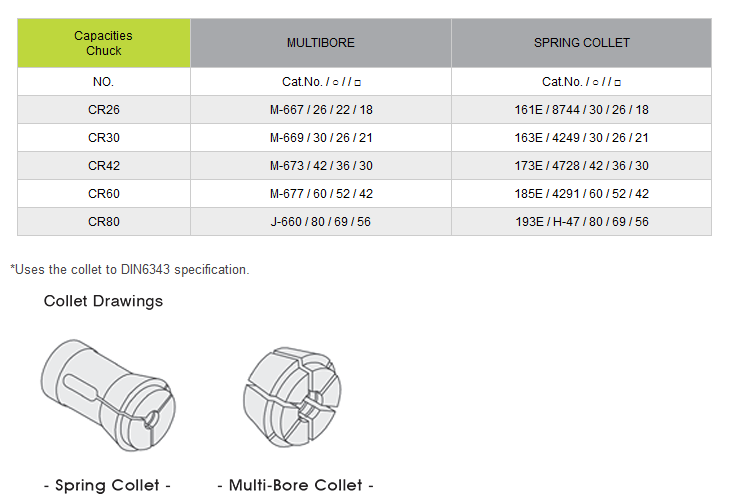

Цанги пружинные стальные / резино-металлические Enituice
| Тип цанги | Серия патронов | Максимальная прутковая емкость | Классический тип цанги | Цанга с носиком* | № Enituice | Тип | Schaublin | ||||||||||||
| Круг | Шестигранник | Квадрат | d | L | D | D1 | L1* | h* | |||||||||||
| 140E | 1.5 ~ 22 | 22 | 55 | 30 | 15 ~ 60 | 2 ~ 20 | 1215 | TRAUB A-15 | F 22 / 31 | ||||||||||
| 148E | 2 ~ 28 | 28 | 70 | 38 | 15 ~ 60 | 2 ~ 20 | 1220 | TRAUB A-20 | F 28 / 93 | ||||||||||
| 161E / 8744 и M-667 | CR26 | 2 ~ 28 | 4 ~ 22 | 4 ~ 18 | 32 | 75 | 45 | 34 | 15 ~ 60 | 2 ~ 20 | 1225 | TRAUB A-25 | F 32 / 221 | ||||||
| 162E | 2 ~ 30 | 4 ~ 26 | 4 ~ 20 | 35 | 70 | 43 | 15 ~ 60 | 2 ~ 20 | 1226 | INDEX 25 | F 35 / 67 | ||||||||
| 163E / 4249 и M-669 | CR30 | 2 ~ 30 | 4 ~ 26 | 4 ~ 20 | 35 | 80 | 48 | 38 | 15 ~ 60 | 2 ~ 20 | 1230 | INDEX 30 | F 35 / 94 | ||||||
| 164E | 2 ~ 32 | 38.1 | 108 | 49 | 15 ~ 60 | 2 ~ 20 | 1232 | B&S 22 / LICO 32 | F 38 /72 | ||||||||||
| 171E | 2 ~ 36 | 6 ~ 32 | 6 ~ 26 | 42 | 94 | 55 | 42 | 15 ~ 60 | 2 ~ 20 | 1236 | INDEX 36 | F 42 / 99 | |||||||
| 173E / 4728 и M-673 | CR42 | 2 ~ 42 | 6 ~ 36 | 6 ~ 29 | 48 | 94 | 60 | 50 | 15 ~ 60 | 2 ~ 20 | 1242 | INDEX 42 | F 48 / 81 | ||||||
| 177E | CR52 | 2 ~ 58 | 8 ~ 45 | 7 ~ 36 | 58 | 94 | 70 | 60 | 15 ~ 60 | 2 ~ 20 | 1252 | INDEX 52 | |||||||
| 185E / 4291 и M-677 | CR60 | 5 ~ 60 | 8 ~ 52 | 7 ~ 42 | 66 | 110 | 84 | 73 | 15 ~ 60 | 2 ~ 20 | 1261 | INDEX 60 | F 66 / 359 | ||||||
| 193E / H-47 и J-660 | CR80 | 20 ~ 80 | 18 ~ 69 | 15 ~ 56 | 90 | 130 | 107 | 92 | 15 ~ 60 | 2 ~ 20 | 1280 | INDEX 80 | |||||||
| PO LY GIM | # 38 | 2 ~ 38 | 42 | 95 | 51 | 1238 | |||||||||||||
| LI CO | TNS - 30/42 | 2 ~ 30 / 42 | 46 | 62 | 55 | 1240 | |||||||||||||
| # 65 | 2 ~ 65 | 72 | 142 | 90.25 | 1265 | ||||||||||||||
| JINN FA | C-32 | 2 ~ 36 | 40 | 104 | 54.5 | 1332 | |||||||||||||
| C-44 | 2 ~ 50 | 54 | 87 | 68 | 1342 | ||||||||||||||
| JCL-50 | 2 ~ 54=6 | 60 | 89 | 72 | 1350 | ||||||||||||||
| JCL-60 | 2 ~ 70 | 75 | 100 | 93 | 1360 | ||||||||||||||
| JCL-75 | 2 ~ 80 | 85 | 110 | 98 | 1375 | ||||||||||||||
| MIYNO | BNC20 | 27 | 73 | 38 | 1721 | ||||||||||||||
| BNC34 | 44.4 | 108 | 54.2 | 1734 | |||||||||||||||
| # 25 | 40 | 95 | 45 | 1725 | |||||||||||||||
| RIKEN | SAD-25 | 43 | 66 | 43 | 1726 | ||||||||||||||
| SAD-40 | 66 | 84 | 66 | 1742 | |||||||||||||||
| SAD-50 | 68 | 94 | 68 | 1750 | |||||||||||||||
| SAD-65 | 93 | 100 | 93 | 1765 | |||||||||||||||
