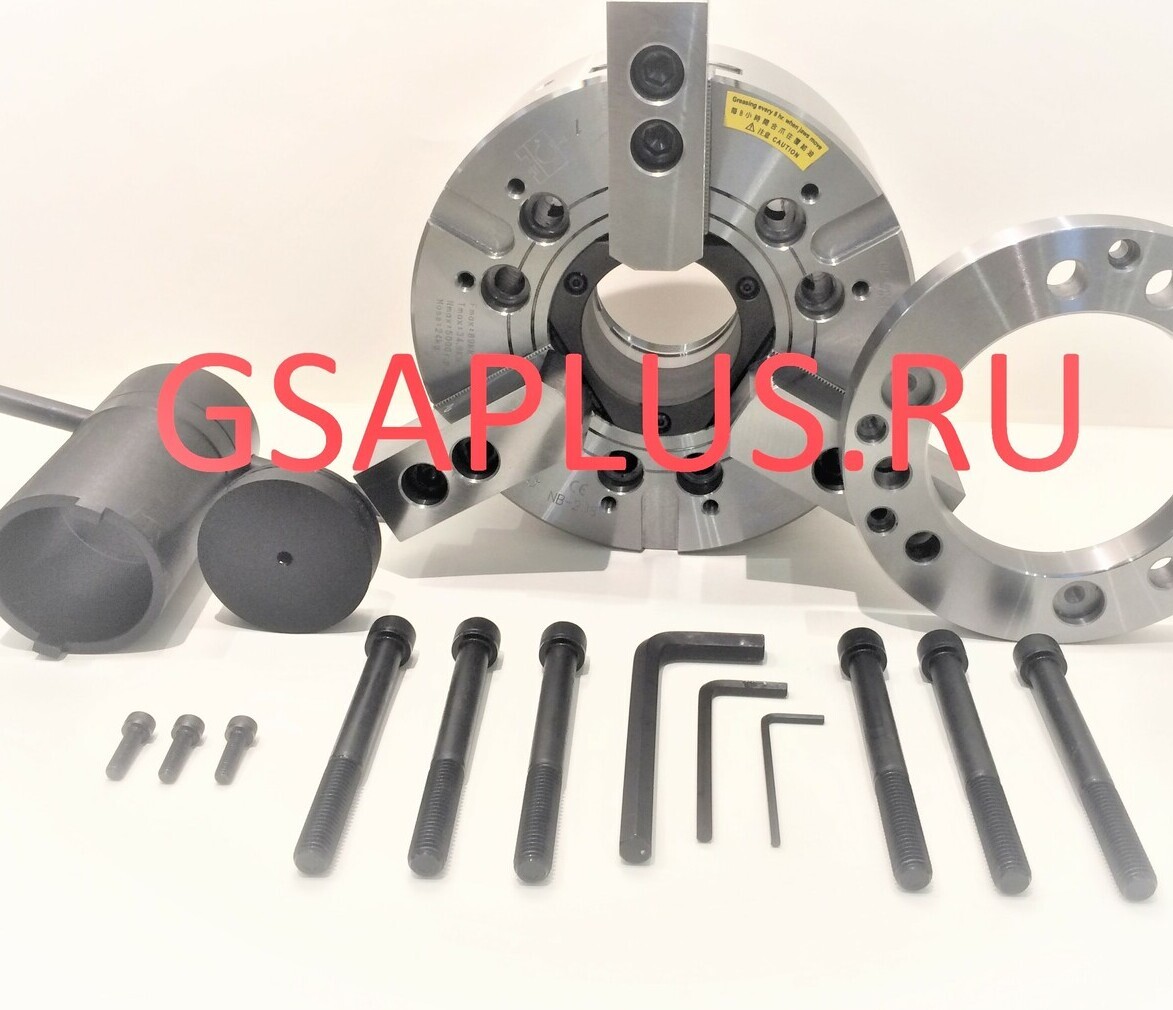

Токарные патроны AutoStrong серии N-200 — купить гидравлический 3-кулачковый патрон с открытым центром
Назначение серии N-200
AutoStrong N-200 — это семейство высокоскоростных трёхкулачковых гидравлических патронов с открытым центром. Они являются прямыми аналогами японской серии Kitagawa B-200 и предназначены для установки на токарные станки с ЧПУ. Патроны обеспечивают надёжный зажим заготовок при обработке пруткового материала.
Главное преимущество серии N-200 — сквозной канал (open center), который позволяет пропускать через патрон длинномерный пруток. Модели N-215 и N-218 имеют увеличенное проходное отверстие — 117.5 мм. Это делает серию незаменимой для серийного производства деталей из пруткового материала большого диаметра.
Конструктивные особенности:
Стандартные модели 6″–10″ изготовлены из высокопрочной легированной стали SCM440 (Япония)
Крупные модели (21″ и выше) — из материала FCD600
Направляющие поверхности, основные кулачки и внутренние детали подвергнуты закалке и шлифовке
Быстросменная крышка центра
Отрасли и типовые детали: автомобильные компоненты (втулки, оси, штифты), электротехническая арматура, детали гидро- и пневмоаппаратуры, метизы, нефтегазовая арматура, крупные валы и трубы.
Совместимость: AutoStrong N-200 — прямой аналог Kitagawa B-200, CHANDOX OP, Samchully HS. Посадочные размеры, резьба тяги и оснастка (кулачки, Т-гайки) совместимы без доработок.
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
Токарный патрон AutoStrong N-204
Компактный 4-дюймовый гидравлический патрон с открытым центром. Сквозной проход 26 мм, ход плунжера 10 мм, ход кулачков 5.4 мм. Максимальная скорость 8000 об/мин, тяговое усилие 1428 кгс, сила зажима 2906 кгс, давление 31.6 кгс/см². Зажим Ø4–Ø110 мм. Вес 4 кг. Кулачки HJ05/HC04, гидроцилиндр M0928. Полная взаимозаменяемость с Kitagawa B-204, CHANDOX OP-204, Samchully HS-04.
Токарный патрон AutoStrong N-205
Пятидюймовый гидравлический патрон с открытым центром и сквозным каналом 33 мм. Ход плунжера 10 мм, ход кулачков 5.4 мм. Частота вращения до 7000 об/мин, усилие втягивания 1784 кгс, усилие зажима 3671 кгс, давление 28.5 кгс/см². Диапазон зажима Ø6–Ø135 мм. Масса 7 кг. Кулачки HJ05/HC05, гидроцилиндр M1036. Аналог Kitagawa B-205, CHANDOX OP-205.
Токарный патрон AutoStrong N-206
Шестидюймовый гидравлический патрон с открытым центром. Проход 45 мм, ход плунжера 12 мм, ход кулачков 5.5 мм. Скорость до 6000 об/мин, тяга 2243 кгс, зажим 5812 кгс, давление 28.5 кгс/см². Диапазон зажима Ø15–Ø169 мм. Вес 13.5 кг. Кулачки HJ06/HC06, гидроцилиндр M1246. Совместим с Kitagawa B-206, CHANDOX OP-206, Samchully HS-06.
Токарный патрон AutoStrong N-208
Восьмидюймовый патрон с открытым центром и проходным отверстием 52 мм. Ход плунжера 16 мм, ход кулачков 7.4 мм. Максимальные обороты 5000 об/мин, тяговое усилие 3558 кгс, зажим 9075 кгс, давление 26.5 кгс/см². Зажим Ø20–Ø210 мм. Масса 23 кг. Кулачки HJ08/HC08, гидроцилиндр M1552. Аналог Kitagawa B-208, CHANDOX OP-208, Samchully HS-08.
Токарный патрон AutoStrong N-210
Десятидюймовый гидравлический патрон с открытым центром. Сквозной проход 75 мм, ход плунжера 19 мм, ход кулачков 8.8 мм. Обороты до 4200 об/мин, усилие втягивания 4385 кгс, зажим 11319 кгс, давление 27.5 кгс/см². Диапазон зажима Ø25–Ø254 мм. Вес 35 кг. Кулачки HJ10/HC10, гидроцилиндр M1875. Совместим с Kitagawa B-210, CHANDOX OP-210, Samchully HS-10.
Токарный патрон AutoStrong N-212
Двенадцатидюймовый патрон с открытым центром и проходом 91 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Скорость до 3300 об/мин, тяга 5812 кгс, зажим 14990 кгс, давление 27.5 кгс/см². Зажим Ø30–Ø304 мм. Масса 56.5 кг. Кулачки HJ12/HC12, гидроцилиндр M2091. Аналог Kitagawa B-212, CHANDOX OP-212, Samchully HS-12.
Токарный патрон AutoStrong N-215
Пятнадцатидюймовый гидравлический патрон с открытым центром. Проход 117.5 мм, ход плунжера 23 мм, ход кулачков 10.6 мм. Обороты 2500 об/мин, усилие втягивания 7240 кгс, сила зажима 18355 кгс, давление 23.5 кгс/см². Диапазон зажима Ø50–Ø381 мм. Вес 111 кг. Кулачки HJ15/HC15, гидроцилиндр M2511. Совместим с Kitagawa B-215, CHANDOX OP-215.
Токарный патрон AutoStrong N-218
Восемнадцатидюймовый патрон с открытым центром и сквозным каналом 117.5 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Максимальная скорость 2000 об/мин, тяга 7240 кгс, зажим 18355 кгс, давление 23.5 кгс/см². Зажим Ø50–Ø450 мм. Масса 131 кг. Кулачки HJ15/HC15, гидроцилиндр M2511. Аналог Kitagawa B-218, CHANDOX OP-218.
Токарный патрон AutoStrong N-220
Двадцатидюймовый гидравлический патрон с открытым центром и увеличенным проходом 180 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Обороты 1800 об/мин, усилие втягивания 9177 кгс, зажим 23861 кгс, давление 30.6 кгс/см². Диапазон зажима Ø120–Ø510 мм. Вес 190 кг. Кулачки HJ24-1/HC24-1, гидроцилиндр ML2816. Совместим с Kitagawa B-220, CHANDOX OP-220.
Токарный патрон AutoStrong N-224
Двадцатичетырёхдюймовый патрон с открытым центром и проходом 205 мм. Ход плунжера 26 мм, ход кулачков 12 мм. Скорость до 1400 об/мин, тяга 9177 кгс, зажим 23861 кгс, давление 26.5 кгс/см². Зажим Ø150–Ø610 мм. Масса 270 кг. Кулачки HJ24-1/HC24-1, гидроцилиндр ML3320. Аналог Kitagawa B-224, CHANDOX OP-224.
Токарный патрон AutoStrong N-232
Флагманский 32-дюймовый гидравлический патрон с открытым центром. Сквозной проход 230 мм, ход плунжера 34 мм, ход кулачков 18 мм. Максимальная скорость 1200 об/мин, тяга 10197 кгс, зажим 24472 кгс, давление 29.5 кгс/см². Зажим Ø210–Ø800 мм. Вес 470 кг. Кулачки HJ24-1/HC24-1, гидроцилиндр ML3320. Аналог Kitagawa B-232.
Модельный ряд и технические характеристики серии N-200
Единицы измерения / мм
Таблица 1. Параметры
| Модель / параметр | Проходное отверстие, ⌀ мм | Ход плунжера, мм | Ход кулачков, мм | Тяга, кгс | Зажим, кгс | Давление, кгс/см² | Скорость, об/мин | Вес, кг | Момент инерции, кг·м² | Гидроцилиндр | Закаленные кулачки HJ | Незакаленные кулачки HC | Диапазон зажима, мм |
| N-204 | 26 | 10 | 5.4 | 1428 | 2906 | 31.6 | 8000 | 4 | 0.007 | M0928 | HJ05 | HC04 | Ø4–Ø110 |
| N-205 | 33 | 10 | 5.4 | 1784 | 3671 | 28.5 | 7000 | 7 | 0.018 | M1036 | HJ05 | HC05 | Ø6–Ø135 |
| N-206 | 45 | 12 | 5.5 | 2243 | 5812 | 28.5 | 6000 | 13.5 | 0.057 | M1246 | HJ06 | HC06 | Ø15–Ø169 |
| N-208 | 52 | 16 | 7.4 | 3558 | 9075 | 26.5 | 5000 | 23 | 0.17 | M1552 | HJ08 | HC08 | Ø20–Ø210 |
| N-210 | 75 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 | 35 | 0.315 | M1875 | HJ10 | HC10 | Ø25–Ø254 |
| N-212 | 91 | 23 | 10.6 | 5812 | 14990 | 27.5 | 3300 | 56.5 | 0.737 | M2091 | HJ12 | HC12 | Ø30–Ø304 |
| N-215 | 117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2500 | 111 | 2.27 | M2511 | HJ15 | HC15 | Ø50–Ø381 |
| N-218 | 117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 | 2000 | 131 | 3.55 | M2511 | HJ15 | HC15 | Ø50–Ø450 |
| N-220 | 180 | 23 | 10.6 | 9177 | 23861 | 30.6 | 1800 | 190 | 6.5 | ML2816 | HJ24-1 | HC24-1 | Ø120–Ø510 |
| N-224 | 205 | 26 | 12 | 9177 | 23861 | 26.5 | 1400 | 270 | 14.8 | ML3320 | HJ24-1 | HC24-1 | Ø150–Ø610 |
| N-232 | 230 | 34 | 18 | 10197 | 24472 | 29.5 | 1200 | 470 | 41 | ML3320 | HJ24-1 | HC24-1 | Ø210–Ø800 |
Таблица 2. Геометрические размеры
| Модель / Размеры | A | B | C(H6) | D | H | J | K | L | M | N max | N min | O max | O min | P max | P min | Q | R | S | T | U | W | X | Y |
| N-204 | 110 | 59 | 85 | 14 | 70.6 | 16 | 3-M10×60 | 26 | 4 | 23.2 | 13.75 | 6.75 | 3.5 | -6.5 | 2 | 10 | 17.5 | 23 | 2 | M32×1.5 | 38 | 24 | 49.5 |
| N-205 | 135 | 60 | 110 | 14 | 82.55 | 15 | 3-M10×60 | 33 | 4 | 26.5 | 19.75 | 7.75 | 1 | -9 | 2 | 10 | 20 | 25 | 2 | M40×1.5 | 45 | 31 | 54 |
| N-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10×80 | 45 | 5 | 32 | 22.75 | 9.25 | 11 | -1 | 2 | 12 | 19 | 31 | 2 | M55×2 | 60 | 37 | 73 |
| N-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12×90 | 52 | 5 | 38.7 | 29.75 | 11.75 | 14.5 | -1.5 | 2 | 14 | 20.5 | 35 | 2 | M60×2 | 66 | 38 | 95 |
| N-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16×100 | 75 | 5 | 51 | 33.75 | 14.25 | 8.5 | -10.5 | 2 | 16 | 25 | 40 | 2 | M85×2 | 94 | 43 | 110 |
| N-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16×110 | 91 | 6 | 61.3 | 45.75 | 15.75 | 8 | -15 | 2 | 21 | 28 | 50 | 2 | M100×2 | 108 | 51 | 130 |
| N-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20×135 | 117.5 | 6 | 82 | 45.25 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | 5 | M130×2 | 139 | 66 | 165 |
| N-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20×135 | 117.5 | 6 | 82 | 79.75 | 15.25 | 7 | -16 | 5 | 22 | 43 | 62 | 5 | M130×2 | 139 | 66 | 165 |
| N-220 | 510 | 134 | 380 | 60 | 330.2 | 35 | 6-M24×135 | 180 | 6 | 112.5 | 60.5 | 24.5 | 11 | -12 | 5 | 25 | 38 | 64 | 5 | M190×3 | 206 | 73 | 180 |
| N-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 6-M24×150 | 205 | 6 | 139.9 | 87.5 | 24.5 | 16 | -10 | 5 | 25 | 38 | 64 | 5 | M215×3 | 230 | 73 | 180 |
| N-232 | 800 | 150 | 520 | 60 | 463.6 | 35 | 6-M24×150 | 230 | 6 | 162 | 153.5 | 24.5 | 16 | -18 | 5 | 25 | 38 | 64 | 5 | M250×3 | 262 | 73 | 180 |
Взаимозаменяемость с другими брендами
Патроны CHANDOX OP-B являются прямыми аналогами патронов Kitagawa BB и совместимы с оснасткой других производителей.
| Бренд | Модель-аналог | Примечание | Примечание |
| Kitagawa | B-204 / B-205 / B-206 / B-208 / B-210 / B-212 / B-215 | Полная взаимозаменяемость | Полная взаимозаменяемость |
| CHANDOX | OP-204 / OP-205 / OP-206 / OP-208 / OP-210 / OP-212 / OP-215 | Полная взаимозаменяемость | Полная взаимозаменяемость (MH-221 — ближайший к OPB-218) |
| Samchully | HS-04 / HS-05 / HS-06 / HS-08 / HS-10 / HS-12 / HS-15 | Полная взаимозаменяемость | Полная взаимозаменяемость |
| AutoGrip | 3H-04 / 3H-05 / 3H-06 / 3H-08 / 3H-10 / 3H-12 | Прямой кросс | Полная взаимозаменяемость |
| Tonfou | TF3B-4 / TF3B-5 / TF3B-6 / TF3B-8 / TF3B-10 / TF3B-12 | Полная взаимозаменяемость | Полная взаимозаменяемость (3H-18B — ближайший к OPB-218) |
| SEOAM | CAH-04 / CAH-05 / CAH-06 / CAH-08 / CAH-10 / CAH-12 | Полная взаимозаменяемость | Полная взаимозаменяемость (для OPB-215/218 — ближайший TF3X-12A11) |
| Howa | HOB-04 / HOB-05 / HOB-06 / HOB-08 / HOB-10 / HOB-12 | Полная взаимозаменяемость | Совместимость по оснастке |
| SMW-AUTOBLOK | BIG BORE BB-N / BB-N ES | BB-N 400-140, 470-191, 500-205, 500-230, 600-275, 630-310, 800-410 | Совместимость по оснастке (диаметры 400–800 мм, соответствуют OPB-215…OPB-232) |
| ROHM | POWERGRIP PG-E | PG-E 6, PG-E 8, PG-E 10 | Совместимость по оснастке (только 6″, 8″, 10″; для крупных типоразмеров аналогов нет) |
| SCHUNK | ROTA TB2 / ROTA TB2-LH | ROTA TB2 470-185, 570-230, 600-275, 630-275, 850-375, 1000-560 | Совместимость по оснастке (диаметры 470–1000 мм, для OPB-215…OPB-232) |
| Forkardt | QLC-KS (Wedge Style, Large Bore) | 3QLC-KS 200 Z6 S11, 3QLC-KS 250 Z8 S11, 3QLC-KS 315 Z11 S12, 3QLC-KS 400 Z15 S12 | Совместимость по оснастке (диаметры 200–400 мм, соответствуют OPB-208…OPB-212) |
| Fuerda | K11 / K72 | K11 (3-кулачковые спиральные), K72 (4-кулачковые) | Совместимость по оснастке (ручные патроны, не силовые с увеличенным проходом) |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца.
На какие станки устанавливается серия N-200
Патроны серии N-200 поставляются с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 требуется отдельный переходной фланец.
Станки со шпинделем A2-5 и A2-6
Tongtai (Тайвань)
A-1500 — шпиндель A2-5, chuck 6″.
TE-2000MB[C] — шпиндель A2-6, chuck 8″.
Goodway (Тайвань)
GLS-1500 — шпиндель A2-5, chuck 6″.
GLS-200 — шпиндель A2-6, chuck 8″.
Victor Taichung (Тайвань)
Vturn-NP16 — шпиндель A2-5, chuck 6″.
Vturn-S20/60 — шпиндель A2-6, chuck 8″.
Haas (США)
ST-10 — шпиндель A2-5, chuck 6″.
ST-20 — шпиндель A2-6, chuck 8″.
Станки со шпинделем A2-8
Tongtai (Тайвань)
TE-2500 — шпиндель A2-8, chuck 10″.
TNL-130ALII[1M] — шпиндель A2-8, chuck 10″.
Goodway (Тайвань)
GS-260MYS — шпиндель A2-8, chuck 10″.
GLS-2800 — шпиндель A2-8, chuck 10″.
Haas (США)
ST-28 — шпиндель A2-8, chuck 10″.
ST-35 — шпиндель A2-8, chuck 12″.
Станки со шпинделем A2-11
Tongtai (Тайвань)
TNL-160ALII[1M] — шпиндель A2-11, chuck 15″.
Victor Taichung (Тайвань)
Vturn-40/125 — шпиндель A2-11, chuck 15″.
Hyundai WIA (Корея)
L4000LC — шпиндель A2-15, chuck 21″.
Важное примечание: Патроны серии N-200 полностью совместимы с Kitagawa B-200 по посадочным размерам и оснастке. Это означает, что они могут быть установлены на любой станок, где предусмотрено место под патрон B-204, B-205, B-206, B-208, B-210, B-212, B-215
