Гидроцилиндры CHANDOX P Series — сверхскоростные полые вращающиеся гидравлические цилиндры
1. Гидравлический поворотный цилиндр используется для приведения в действие механизма зажима силового патрона.
2. Соедините сквозное отверстие цилиндра, тяговую планку и патрон, затем подключите устройство подачи прутков для обеспечения быстрой загрузки.
3. Благодаря встроенному “обратному клапану” можно эффективно предотвратить выпадение заготовок при резком снижении давления.
L: Увеличенный ход
Преимущества для покупателя
- Полые вращающиеся гидроцилиндры для кулачковых и цанговых патронов с открытым центром
- Оптимальное решение для обработки прутка и длинномерных заготовок на токарных станках с ЧПУ
Технические характеристики
- Рабочее давление до 40 кгс/см² (3.9 МПа), усилие зажима до 14300 кгс (140.2 кН)
- Проходное отверстие до 205 мм, ход поршня до 42 мм — увеличенная прутковая ёмкость
- Короткая конструкция и малый вес (от 6.5 до 138.5 кг) для установки в стеснённых условиях
- Только горизонтальное применение (стандартная ориентация для токарных станков)
- Встроенный обратный клапан (предохранительный) и клапан сброса избыточного давления
- Крепление болтами с задней стороны (стандартный фланцевый монтаж)

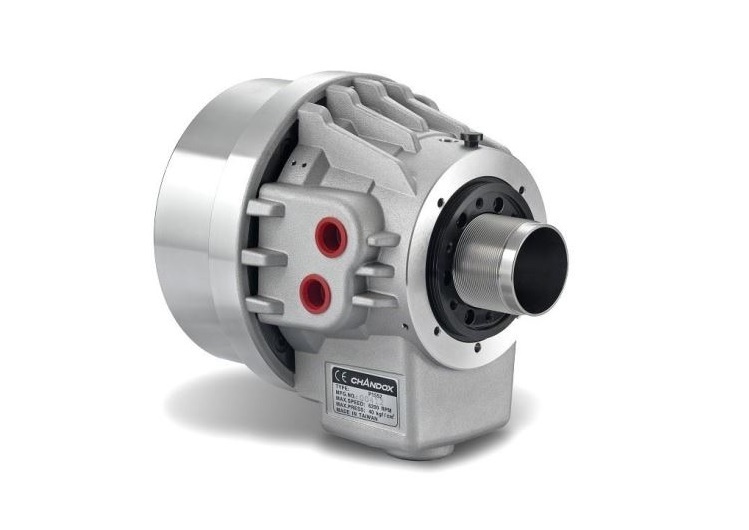

Гидроцилиндр CHANDOX P0928
Сверхскоростной полый вращающийся гидравлический цилиндр с открытым центром для привода 4-дюймовых патронов токарных станков с ЧПУ. Отличается компактными размерами и малым весом — всего 6.5 кг. Сквозное отверстие 28 мм, ход поршня 10 мм. Максимальная частота вращения 8000 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 2000 кгс (19.6 кН), тянущее 1750 кгс (17.2 кН). Наружный диаметр корпуса 115–120 мм, резьба тяги M38×1.5. Встроенный обратный клапан обеспечивает безопасность при внезапной потере давления. Модель с полой конструкцией для интеграции с автоматическими системами подачи прутка.
Гидроцилиндр CHANDOX P1036
Сверхскоростной полый вращающийся гидравлический цилиндр с открытым центром для привода 5-дюймовых патронов токарных станков с ЧПУ. Компактная конструкция с весом 9.0 кг. Сквозное отверстие 36 мм, ход поршня 15 мм. Максимальная частота вращения 8000 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 2500 кгс (24.5 кН), тянущее 2400 кгс (23.5 кН). Наружный диаметр корпуса 136 мм, резьба тяги M42×1.5. Момент инерции 0.012 кг·м², утечка масла 3.0 л/мин. Встроенный обратный клапан обеспечивает безопасность при внезапной потере давления. Полая конструкция для интеграции с автоматическими системами подачи прутка и длинномерных заготовок.
Гидроцилиндр CHANDOX P1246
Сверхскоростной полый вращающийся гидравлический цилиндр с открытым центром для 6-дюймовых патронов станков с ЧПУ. Оптимальный баланс мощности и компактности при весе 11.9 кг. Сквозное отверстие 46 мм, ход поршня 15 мм. Максимальная частота вращения 7000 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 3700 кгс (36.2 кН), тянущее 3200 кгс (31.3 кН). Наружный диаметр корпуса 155 мм, резьба тяги M55×2. Момент инерции 0.019 кг·м², утечка масла 3.0 л/мин. Встроенный обратный клапан обеспечивает безопасность при внезапной потере давления. Полая конструкция для интеграции с автоматическими системами подачи прутка.
Гидроцилиндр CHANDOX P1552
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 8-дюймовых патронов станков с ЧПУ. Отличается высокой грузоподъемностью и надёжной конструкцией. Сквозное отверстие 52 мм, ход поршня 22 мм. Максимальная частота вращения 6200 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 5900 кгс (57.8 кН), тянущее 5500 кгс (53.9 кН). Наружный диаметр 190 мм, резьба тяги M60×2. Момент инерции 0.053 кг·м², утечка масла 3.9 л/мин. Полная взаимозаменяемость с Kitagawa S1552. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка и стабильной работы.
Гидроцилиндр CHANDOX P1875
Сверхскоростной полый гидравлический цилиндр для привода 10-дюймовых патронов станков с ЧПУ. Отличается увеличенным проходным отверстием и высокой нагрузочной способностью. Сквозное отверстие 75 мм, ход поршня 25 мм. Максимальная частота вращения 4700 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 6900 кгс (67.6 кН), тянущее 6400 кгс (62.7 кН). Наружный диаметр 215 мм, резьба тяги M85×2. Момент инерции 0.096 кг·м², утечка масла 4.2 л/мин. Полная взаимозаменяемость с Kitagawa S1875. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка и стабильной работы.
Гидроцилиндр CHANDOX P1878
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 10-дюймовых патронов станков с ЧПУ. Модификация с увеличенным проходным отверстием 78 мм и оптимизированной конструкцией. Ход поршня 25 мм, частота вращения 4700 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 6900 кгс (67.6 кН), тянущее 6200 кгс (60.8 кН). Наружный диаметр 215 мм, резьба тяги M87×2. Момент инерции 0.096 кг·м², утечка масла 4.2 л/мин, вес 25.5 кг. Полная взаимозаменяемость с Kitagawa S-1878. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка и стабильной работы.
Гидроцилиндр CHANDOX P2091
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 12-дюймовых патронов станков с ЧПУ. Отличается увеличенным проходным отверстием 91 мм и высокой мощностью. Ход поршня 30 мм, частота вращения 3800 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 8200 кгс (80.4 кН), тянущее 7700 кгс (75.5 кН). Наружный диаметр 240 мм, резьба тяги M100×2. Момент инерции 0.16 кг·м², утечка масла 4.5 л/мин, вес 33.3 кг. Полная взаимозаменяемость с Kitagawa S2091. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка и стабильной работы.
Гидроцилиндр CHANDOX P2093
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 12-дюймовых патронов станков с ЧПУ. Модификация с увеличенным проходным отверстием 93 мм и оптимизированной тяговой характеристикой. Ход поршня 30 мм, частота вращения 3800 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 8200 кгс (80.4 кН), тянущее 7400 кгс (72.5 кН). Наружный диаметр 240 мм, резьба тяги M103×2. Момент инерции 0.16 кг·м², утечка масла 4.5 л/мин, вес 32.9 кг. Полная взаимозаменяемость с Kitagawa S2093. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка.
Гидроцилиндр CHANDOX P2511
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 15-дюймовых патронов станков с ЧПУ. Отличается увеличенным проходным отверстием и высокой грузоподъемностью. Сквозное отверстие 120.1 мм, ход поршня 30 мм. Частота вращения 2800 об/мин. Давление до 40 кгс/см² (3.9 МПа), усилие толкающее 12400 кгс (121.5 кН), тянущее 12000 кгс (117.6 кН). Наружный диаметр 310 мм, резьба тяги M130×2. Момент инерции 0.5 кг·м², утечка масла 7.0 л/мин, вес 63.0 кг. Взаимозаменяемость с Kitagawa. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка.
Гидроцилиндр CHANDOX P2916
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 21-дюймовых патронов токарных станков с ЧПУ. Отличается огромным проходным отверстием 166.5 мм и высокой мощностью для тяжёлых режимов обработки. Ход поршня 30 мм, частота вращения 2000 об/мин. Рабочее давление 38 кгс/см² (3.7 МПа), усилие толкающее 11700 кгс (114.7 кН), тянущее 10500 кгс (103.0 кН). Наружный диаметр 345 мм, резьба тяги M180×3. Момент инерции 1.6 кг·м², утечка масла 11.0 л/мин, вес 116 кг. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка.
Гидроцилиндр CHANDOX P3420
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 24-дюймовых патронов токарных станков с ЧПУ. Флагманская модель серии, рассчитанная на самые тяжёлые режимы обработки. Сквозное отверстие 205 мм, ход поршня 42 мм. Максимальная частота вращения 1600 об/мин. Рабочее давление до 35 кгс/см² (3.4 МПа), усилие толкающее 14300 кгс (140.2 кН), тянущее 13300 кгс (130.4 кН). Наружный диаметр 405 мм, резьба тяги M220×3. Момент инерции 3.2 кг·м², утечка масла 14.0 л/мин, вес 138.5 кг. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка.
Гидроцилиндр CHANDOX P2916L
Сверхскоростной полый гидравлический цилиндр с открытым центром для привода 21-дюймовых патронов токарных станков с ЧПУ. Длинноходная модификация P2916 с увеличенным ходом поршня 42 мм. Сквозное отверстие 166.5 мм, частота вращения 2000 об/мин. Рабочее давление 38 кгс/см² (3.7 МПа), усилие толкающее 11700 кгс (114.7 кН), тянущее 10500 кгс (103.0 кН). Наружный диаметр 345 мм, резьба тяги M180×3. Момент инерции 1.6 кг·м², утечка масла 11.0 л/мин, вес 100.4 кг. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полая конструкция для интеграции с системами подачи прутка.
Назначение и конструктивные особенности
Серия P от тайваньского производителя CHANDOX Precision Industrial Co., Ltd. — это семейство сверхскоростных полых вращающихся гидравлических цилиндров с открытым центром. Данные устройства предназначены для привода гидравлических патронов токарных станков с ЧПУ, обеспечивая надёжный зажим и разжим заготовок.
Конструкция P Series базируется на двух ключевых принципах: безопасность и стабильность. Цилиндры имеют полую конструкцию, что позволяет соединять их с патроном через тяговую трубу и интегрировать в системы с автоматической подачей прутка. Это делает их идеальным решением для массового производства, длительной обработки и полностью автоматизированных линий.
Важно: Гидроцилиндры CHANDOX P Series полностью взаимозаменяемы с популярной серией S от Kitagawa. Это означает, что они подходят на те же посадочные места и могут использовать ту же оснастку (тяги, фланцы), что значительно упрощает модернизацию станочного парка.
Ключевые особенности
Полый центр (Hollow Structure)
Сквозное отверстие в цилиндре позволяет пропускать через него длинномерный пруток или трубу, что критически важно для современных токарных автоматов и центров. Конструкция обеспечивает идеальную интеграцию с автоматическими подающими устройствами для быстрой загрузки и обработки.
Встроенный обратный клапан (Built-In Check Valve)
Это главная безопасная особенность серии. Если во время обработки происходит неожиданная потеря давления, встроенный клапан сохраняет усилие зажима, предотвращая выброс заготовки. Это снижает риски на производстве и гарантирует стабильность при длительной точной обработке.
Сверхскоростная и стабильная работа
Инженеры CHANDOX сделали упор на высокую жёсткость конструкции и стабильное усилие, что гарантирует точное и надёжное зажатие даже на высоких оборотах. Цилиндры обеспечивают стабильную высокоскоростную работу и точную производительность гидравлических патронов.
Лёгкость и компактность
Модели серии P отличаются облегчённой конструкцией и хорошим теплоотводом, что позволяет использовать их в стеснённых условиях за шпинделем станка.
Модельный ряд
Серия P включает множество моделей, которые различаются по проходному отверстию, усилию и габаритам. Названия моделей (например, P1552, P1875) часто отражают их основные характеристики и соответствуют аналогам Kitagawa.
Полный модельный ряд P Series:
P0928 — компактная модель
P1036 — модель для 5-дюймовых патронов
P1246 — модель для 6-дюймовых патронов
P1552 — модель для 8-дюймовых патронов
P1875 / P1878 — модели для 10-дюймовых патронов
P2091 / P2093 — модели для 12-дюймовых патронов
P2511 — модель для крупных патронов
P2916 / P2916L — модели для тяжёлых режимов
P3420 — флагманская модель для патронов до 24 дюймов
Полная таблица технических характеристик
Спецификации P Series
| Модель | Ход поршня, мм | Макс. скорость, об/мин | Диаметр поршня, мм | Момент инерции, кг·м² | Утечка масла, л/мин | Макс. давление, кгс/см² (МПа) | Площадь поршня (толчок), см² | Площадь поршня (тяга), см² | Усилие (толчок), кгс (кН) | Усилие (тяга), кгс (кН) | Вес, кг |
| P0928 | 10 | 8000 | 90 | 0.008 | 3.0 | 40 (3.9) | 54 | 47.5 | 2000 (19.6) | 1750 (17.2) | 6.5 |
| P1036 | 15 | 8000 | 105 | 0.012 | 3.0 | 40 (3.9) | 70 | 68 | 2500 (24.5) | 2400 (23.5) | 9.0 |
| P1246 | 15 | 7000 | 125 | 0.019 | 3.0 | 40 (3.9) | 100 | 89 | 3700 (36.2) | 3200 (31.3) | 11.9 |
| P1552 | 22 | 6200 | 155 | 0.053 | 3.9 | 40 (3.9) | 160 | 150 | 5900 (57.8) | 5500 (53.9) | 17.3 |
| P1875 | 25 | 4700 | 180 | 0.096 | 4.2 | 40 (3.9) | 198 | 183 | 6900 (67.6) | 6400 (62.7) | 26.1 |
| P1878 | 25 | 4700 | 180 | 0.096 | 4.2 | 40 (3.9) | 198 | 178 | 6900 (67.6) | 6200 (60.8) | 25.5 |
| P2091 | 30 | 3800 | 205 | 0.160 | 4.5 | 40 (3.9) | 252 | 235 | 8200 (80.4) | 7700 (75.5) | 33.3 |
| P2093 | 30 | 3800 | 205 | 0.160 | 4.5 | 40 (3.9) | 252 | 226 | 8200 (80.4) | 7400 (72.5) | 32.9 |
| P2511 | 30 | 2800 | 250 | 0.5 | 7.0 | 40 (3.9) | 348 | 336 | 11800 (115.7) | 11400 (111.8) | 56.1 |
| P2916 | 30 | 2000 | 290 | 1.6 | 11.0 | 38 (3.7) | 391 | 361 | 11700 (114.7) | 10500 (103.0) | 96.1 |
| P2916L | 42 | 2000 | 290 | 1.6 | 11.0 | 38 (3.7) | 391 | 361 | 11700 (114.7) | 10500 (103.0) | 100.4 |
| P3420 | 42 | 1600 | 340 | 3.2 | 14.0 | 35 (3.4) | 510 | 474 | 14300 (140.2) | 13300 (130.4) | 138.5 |
Примечания:
Модели с индексом L (например, P2916L) имеют увеличенный ход поршня (Longer stroke).
Модели P1878 и P2093 отличаются от P1875 и P2091 уменьшенной площадью поршня на тягу и незначительно меньшим весом.
Стандарт испытаний на утечку масла: давление 30 кгс/см² (2.94 МПа), температура масла 50°C.
Производитель оставляет за собой право изменять спецификации без предварительного уведомления.
Полная таблица геометрических размеров
Габаритные размеры P Series
В таблице ниже приведены полные геометрические размеры цилиндров серии P. Размеры указаны в миллиметрах.
| Модель | A1 | B1 | C | C1 | D | D1 | E (h7) | E1 | F | F1 | F2 | G | G1 | H | J | J1 | K | K1 | L1 |
| P0928 | 9 | 109 | 120 | 25 | 100 | — | 80 | 8-M5×0.8P | 60 | 6-M8×1.25P | — | 45 | 114 | M38×1.5P | 28 | 60 | 25 | 46 | 15 |
| P1036 | 11 | 120 | 136 | 25 | 115 | — | 100 | 6-M5×0.8P | 65 | 6-M10×1.5P | — | 48 | 126 | M42×1.5P | 36 | 66 | 32 | 46 | 15 |
| P1246 | 12 | 126.5 | 155 | 30 | 130 | — | 100 | 6-M6×1P | 80 | 12-M10×1.5P | — | 65 | 133 | M55×2P | 46 | 76 | 36 | 46 | 15 |
| P1552 | 12 | 136 | 190 | 30 | 170 | — | 130 | 6-M6×1P | 85 | 12-M10×1.5P | — | 70 | 145 | M60×2P | 52 | 87.5 | 36 | 46 | 15 |
| P1875 | 17.5 | 154.5 | 215 | 35 | 190 | — | 160 | 6-M6×1P | 125 | 12-M10×1.5P | — | 95 | 163.5 | M85×2P | 75 | 101 | 36 | 46 | 15 |
| P1878 | 17.5 | 154.5 | 215 | 35 | 190 | — | 160 | 6-M6×1P | 125 | 12-M10×1.5P | — | 98.5 | 163.5 | M87×2P | 78 | 101 | 36 | 46 | 15 |
| P2091 | 21 | 168 | 240 | 35 | 215 | — | 180 | 6-M6×1P | 140 | 12-M12×1.75P | — | 110 | 183 | M100×2P | 91 | 110 | 36 | 46 | 15 |
| P2093 | 21 | 168 | 240 | 35 | 215 | — | 180 | 6-M6×1P | 140 | 12-M12×1.75P | — | 115 | 183 | M103×2P | 93 | 110 | 36 | 46 | 15 |
| P2511 | 21 | 180 | 310 | 45 | 275 | — | 230 | 6-M6×1P | 166 | 12-M16×2P | — | 140 | 190.5 | M130×2P | 120.1 | 135 | 40 | 46 | 15 |
| P2916 | 22 | 201 | 345 | 45 | 298 | 305 | 260 | 6-M8×1.25P | 220 | 12-M12×1.75P | 12-M16×2P | 195 | 229 | M180×3P | 166.5 | 180 | 50 | 60 | 15 |
| P2916L | 22 | 217 | 345 | 45 | 298 | 305 | 260 | 6-M8×1.25P | 220 | 12-M12×1.75P | 12-M16×2P | 195 | 245 | M180×3P | 166.5 | 180 | 50 | 60 | 15 |
| P3420 | 22 | 223 | 405 | 45 | 360 | — | 320 | 6-M8×1.25P | 260 | 12-M20×2.5P | — | 235 | 247 | M220×3P | 205 | 210 | 50 | 60 | 20 |
Дополнительные геометрические размеры
| Модель | M | M1 | N | N1 | P | P1 | Q | Q1 | R1 | S | S1 | T | T1 | U | U1 | V max. | V min. | W max. | W1 | W min. | X1 | Z |
| P0928 | 34.6 | 34 | 44 | 53 | 59 | 4 | 64.8 | 4-M4×0.7P (PCDφ76) | 5 | 95 | PT1/4 | 105 | 4 | 159 | 137 | 9.05 | -0.95 | 33.95 | M34×1.5P | 23.95 | 31.8 | 5 |
| P1036 | 44.6 | 38 | 55 | 64 | 73 | 6 | 80 | 4-M5×0.8P (PCDφ88) | 5 | 105 | PT3/8 | 115 | 6 | 179 | 154 | 10 | -5 | 39 | M44×1.5P | 24 | 42 | 5 |
| P1246 | 52.9 | 50 | 64 | 76 | 85 | 4 | 90 | 4-M5×0.8P (PCDφ98) | 6 | 116 | PT1/2 | 115 | 6 | 184 | 172 | 10 | -5 | 40 | M52×1.5P | 25 | 50 | 5 |
| P1552 | 59.6 | 55 | 73 | 85 | 96 | 4 | 102 | 4-M6×1P (PCDφ110) | 7 | 137 | PT1/2 | 130 | 6 | 196 | 210 | 17 | -5 | 47 | M58×1.5P | 25 | 56 | 5 |
| P1875 | 84.6 | 80 | 98 | 108 | 121 | 4 | 131 | 4-M6×1P (PCDφ155) | 7 | 165 | PT1/2 | 160 | 4 | 230 | 235 | 20 | -5 | 50 | M84×2P | 25 | 81 | 5 |
| P1878 | 84.6 | 83 | 98 | 108 | 121 | 4 | 131 | 4-M6×1P (PCDφ155) | 7 | 165 | PT1/2 | 160 | 4 | 230 | 235 | 20 | -5 | 50 | M84×2P | 25 | 81 | 5 |
| P2091 | 99.6 | 95 | 108 | 120 | 138 | 4 | 147 | 4-M6×1P (PCDφ165) | 7 | 180 | PT1/2 | 185 | 6 | 253 | 260 | 25 | -5 | 55 | M99×2P | 25 | 96 | 5 |
| P2093 | 99.6 | 100 | 108 | 120 | 138 | 4 | 147 | 4-M6×1P (PCDφ165) | 7 | 180 | PT1/2 | 185 | 7 | 253 | 260 | 25 | -5 | 55 | M99×2P | 25 | 96 | 5 |
| P2511 | 134.6 | 125 | 148 | 160 | 178 | 4 | 184 | 4-M6×1P (PCDφ206) | 7 | 233 | PT1/2 | 210 | 7 | 270.5 | — | 24 | -6 | 55 | M134×2P | 25 | 131 | 6 |
| P2916 | 185 | 176.5 | 210 | 224 | 244 | 5 | 250 | 6-M6×1P (PCDφ275) | 7 | 310 | PT3/4 | 262.5 | 6 | 308 | — | 24 | -6 | 65 | M185×3P | 35 | 180 | 6 |
| P2916L | 185 | 176.5 | 210 | 224 | 244 | 5 | 250 | 6-M6×1P (PCDφ275) | 7 | 310 | PT3/4 | 262.5 | 6 | 324 | — | 36 | -6 | 77 | M185×3P | 35 | 180 | 6 |
| P3420 | 225 | 210 | 250 | 264 | 284 | 5 | 290 | 6-M6×1P (PCDφ315) | 7 | 365 | PT3/4 | 300 | 6 | 334 | — | 36 | -6 | 77 | M225×3P | 35 | 220 | 6 |
Применение на станках с ЧПУ
Совместимость с оборудованием
Гидроцилиндры CHANDOX P Series широко применяются на токарных станках с ЧПУ различных производителей. Благодаря универсальным посадочным размерам и стандартной резьбе тяги, они устанавливаются на оборудование следующих брендов:
Takisawa
Серия EX: EX-108 (2-осевой токарный станок), EX-308 (3-осевой универсальный токарный станок с наклонной станиной)
Серия TS: TS-4000YS (токарный обрабатывающий центр)
Серия FX: модели FX (токарные станки)
Серия TAL: TAL (ручные токарные станки, производятся до сих пор)
Серия TMM: TMM-250M1, TMM-250M3 (многоцелевые станки с 5-осевым управлением)
Tongtai
Серия TNL: TNL-100T[L], TNL-120T[L], TNL-130ALII, TNL-160ALII[1.6M], TNL-620L, TNL-65L
Серия TE: TE-2000B (замена устаревшей серии TNL)
Серия TNC: модели TNC (токарные станки с ЧПУ)
Серия TMA: модели TMA (токарные станки с ЧПУ)
Серия TMS: TMS-3800S, TMS-3800ST (токарно-фрезерные обрабатывающие центры)
Другие модели: TB-20Y, MA-200, MT-2000
Leadwell
Серия LTC: LTC-20 (базовая модель), LTC-20i, LTC-20D, LTC-25i, LTC-25iLM (токарный станок с ЧПУ), LTC-30i, LTC-35, LTC-50i, LTC-50CXL (токарный обрабатывающий центр), LTC-60/65, LTC-10P, LTC-20P, LTC-30P, LTC-200
Серия T: T-5i/T-6i, T-7A, T-7i, T-7IS, T-8, T-6SMY/MY, T-206
Серия LH: LH (горизонтальные обрабатывающие центры)
Другие модели: TW-8, TW-10, TM
HAAS
Серия ST: ST-10, ST-15, ST-20, ST-25, ST-28, ST-30, ST-35, ST-10Y
Серия TL: TL-1, TL-2
Серия UMC: UMC-500SS (5-осевой вертикальный обрабатывающий центр)
Litz
Серия LT: LT-350, LT-400, LT-400M, LT-520, LT-520M (горизонтальные токарные станки с ЧПУ)
Серия LTC: LTC-3530 (токарный станок с ЧПУ)
DMC
Серия DL: DL 22 (множество модификаций: DL22LA, DL22LB, DL22LMA, DL22LMB, DL22LMS, DL22LSY), DL 25 (DL25, DL25M, DL25MS, DL25Y, DL25SY), DL 30 (DL30, DL30M, DL30L, DL30LM)
Другие модели: Q5-2S, DL 6TB
GoodWay
Серия GTS: GTS-150-MMX (токарный станок с ЧПУ), GTS-150X, GTS-200X (токарный станок с ЧПУ, 3 оси), GTS-200XY, GTS-280
Серия GA: GA-2000, GA-2600, GA-2800, GA-3000, GA-3300, GA-3300L, GA-3600, GA-200, GA-300, GA-330L (горизонтальные токарные центры)
Серия GS: GS-200, GS-250
Серия GLS: GLS-1500
Типы станков
Продукция CHANDOX используется на станках следующих типов:
Токарные станки с ЧПУ
Вертикальные токарные станки
Токарно-фрезерные обрабатывающие центры
Швейцарские токарные автоматы
Обрабатывающие центры
Автоматизированные производственные линии
Отрасли применения
Автомобилестроение — обработка деталей подвески, ступиц, валов
Подшипниковая промышленность — производство колец и сепараторов
Производство шпинделей — высокоточная обработка
Дисковые компоненты — тормозные диски, фланцы
Длительное резание и массовое производство
Полностью автоматизированные линии в паре с системами подачи прутка
Конкуренты и аналоги на рынке
CHANDOX P Series конкурирует с продукцией ведущих мировых производителей станочной оснастки. Ниже приведён список основных конкурентов с указанием модельных рядов.
Тайваньские производители (основные конкуренты)
AutoStrong — производитель высокоскоростных полых вращающихся гидроцилиндров. Модельные ряды: MM (MM1552B), MB (MB2091), M (M1552, M1870, M1868, M2091).
Autogrip — специализируется на гидравлических патронах и цилиндрах. Модельные ряды: TK (TK-A1075, TK-A1287), TS, TH, TR (сквозные); RK, RH, RA (без сквозного); RL (RL-100, RL-125, RL-150), RD (RD-120, RD-125).
TonFou — производитель патронов и гидроцилиндров. Модельные ряды: MH (MH75, MH105, MH125, MH150, MH200), MS (MS105, MS125, MS150, MS200), RC (RC-4C, RC-5, RC-8, RC-10, RC-10X), RCS (RCS-6, RCS-8, RCS-10).
AutoClaws — производитель силовых патронов и вращающихся цилиндров. Модельные ряды: RHC (RHC-1246, RHC-1236, RHC-1546, RHC-1868), CH (CH06-2J, CBH06-2J, CH08-2J).
CH-H — ещё один тайваньский бренд в этом сегменте. Модели: CH2, CH2F (серии гидроцилиндров).
HAWYANG — тайваньский производитель.
JATO — тайваньский бренд.
YAMAKAWA — тайваньский производитель.
Южнокорейские производители
Samchully — ведущий южнокорейский производитель станочной оснастки. Модельные ряды: SYH (SYH-1036, SYH-1246, SYH-1552, SYH-1877, SYH-2091), SH (SH/L Series), SHL (SHL-17068, SHL-18077, SHL-25011), SD (SD Series), Y-R (Y-075R, Y-1020R, Y-1225R, Y-1530R, Y-2035R), Y-RE (Y-1550RE, Y-1025RE), DYV (DYV-21560).
SEOAM — производитель гидроцилиндров. Модельные ряды: YAH (YAH-05, YAH-06, YAH-08, YAH-10, YAH-12), YAS (YAS-65, YAS-80, YAS-100, YAS-125, YAS-150, YAS-200), YMS (YMS-105-20, YMS-120-20, YMS-135-20, YMS-140-25, YMS-150-35), YASC (YASC125).
SINKANG — южнокорейский бренд.
Японские производители
Kitagawa — японский производитель, с продукцией которого CHANDOX P Series полностью взаимозаменяема. Модельные ряды: S (S1246, S1552, S1875, S2091, S2816), SL (S1246L, S1552L, S1875L, S2091L), SR_C.
Howa Machinery — японский производитель. Модельные ряды: C1TA (C1TA190), HH (HH31C, HH4C, HH4CB, HH61C), C1FB.
Европейские производители
SMW-Autoblok — немецкий производитель. Модельные ряды: SIN-S (SIN-S 100-PXP), VNK (VNK-T2, VNK 250-110, VNK 70-3, VNK 102-46, VNK 130-52, VNK 150-67).
SCHUNK — немецкий производитель. Модельные ряды: OPUS-H3, OPUS-V (OPUS-V 70, OPUS-V 85, OPUS-V 100, OPUS-V 125, OPUS-V 150, OPUS-V 175, OPUS-V 200, OPUS-V 250).
Röhm — немецкий производитель. Модельные ряды: Forto-H (Forto-H 70, Forto-H 85), Forto-HT, SZS (SZS S59-00), SZ (SZ-39/43).
FORKARDT — немецкий производитель. Модельные ряды: HRC, HWC, OKR.
ORTLIEB — немецкий производитель. Модельный ряд: EML (электромеханические приводы).
Совместимость и аналоги
Главное преимущество P Series — это полная взаимозаменяемость с цилиндрами Kitagawa S-Series. Это означает, что вы можете использовать CHANDOX P Series как прямую замену для Kitagawa без каких-либо доработок станка.
Кроме того, гидроцилиндры CHANDOX P Series являются совместимыми аналогами продукции: AutoStrong, Autogrip, TonFou, AutoClaws, Samchully.
| Модель CHANDOX | Аналог Kitagawa | Рекомендуемый патрон |
| P1246 | S-1246 | 6″ |
| P1552 | S-1552 | 8″ |
| P1875 | S-1875 | 10″ |
| P2091 / P2093 | S-2091 | 12″ |
Ценности для производства
Стабильная высокоскоростная работа
Обеспечивает точную и стабильную производительность гидравлических патронов при высокоскоростном вращении.
Автоматизация производства
Идеально совместим с подающими устройствами, горизонтальными токарными станками и автоматизированными системами обработки.
Повышенная безопасность
Сохраняет зажим даже при внезапных падениях давления, снижая риск выброса заготовки.
