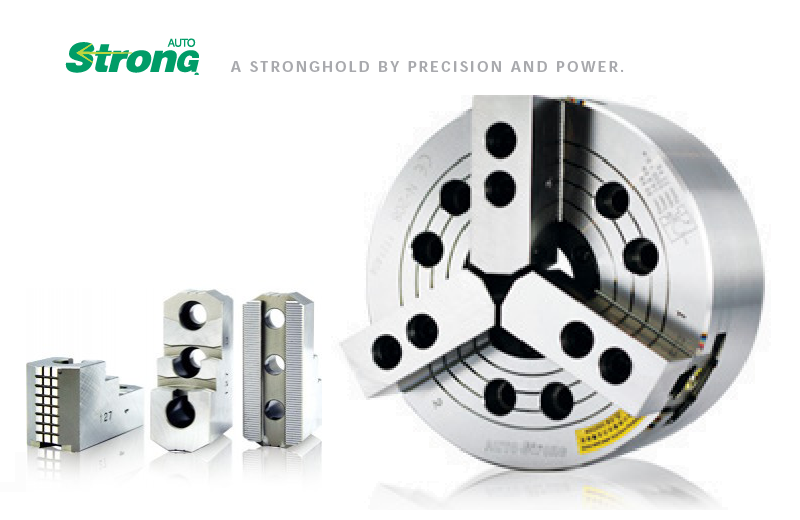

Токарный патрон AutoStrong N-206A5 — 3-кулачковый гидравлический ⌀169 мм с проходным отверстием 45 мм

Обзор модели AutoStrong N-206A5
AutoStrong N-206A5 — это трехкулачковый токарный патрон с проходным отверстием, разработанный для высокоточных операций на станках с ЧПУ и универсальном оборудовании. Модель выпускается тайваньским производителем AutoStrong (бренд также известен как 亿川), который с 1974 года специализируется на производстве высокоточных зажимных патронов и гидроцилиндров.
Патрон N-206A5 имеет диаметр 169 мм и предназначен для работы с заготовками диаметром от 15 до 169 мм. Благодаря сквозному отверстию ⌀45 мм патрон позволяет обрабатывать длинные прутковые заготовки, что делает его идеальным выбором для серийного и крупносерийного производства.
H3: Назначение и сфера применения
Патрон AutoStrong N-206A5 используется для:
Токарных станков с ЧПУ различных производителей
Высокоскоростной обработки на современном оборудовании
Серийного и крупносерийного производства точных деталей
Обработки конструкционных и легированных сталей, цветных металлов и других материалов
Работы с длинномерными заготовками, подаваемыми через шпиндель

Технические характеристики патрона AutoStrong N-206A5
Модель: N-206A5
Производитель: AutoStrong (Тайвань)
Тип: 3-кулачковый, самоцентрирующийся, с проходным отверстием (through-hole)
Диаметр патрона: 169 мм
Проходное отверстие (⌀): 45 мм
Ход плунжера: 12 мм
Диаметральный ход кулачков: 5.5 мм
Максимальное тяговое усилие: 2243 кгс
Максимальное зажимное усилие: 5812 кгс
Максимальное рабочее давление: 28.5 кгс/см²
Максимальная частота вращения: 6000 об/мин
Вес (с фланцем A5): 14.7 кг
Момент инерции: 0.062 кг·м²
Материал корпуса: высокопрочный чугун / легированная сталь SCM440 (Япония)
Материал кулачков: легированная сталь SCM440, закаленная
Рекомендуемый гидроцилиндр: M1246
Совместимые твердые кулачки: HJ06
Совместимые сырые кулачки: HC06
Диапазон зажима по наружному диаметру: ⌀15–169 мм
Крепление к шпинделю: A2-5 (DIN 55026)
Резьба тяговой гайки: M55x2

Ключевые преимущества AutoStrong N-206A5
Высокая точность позиционирования. Минимальное радиальное биение — от 0.01 мм, что гарантирует стабильное качество обработки даже в серийном производстве.
Усиленная конструкция для высоких нагрузок. Патрон рассчитан на работу на высоких оборотах (до 6000 об/мин) и выдерживает значительные осевые и радиальные нагрузки.
Сквозное отверстие ⌀45 мм. Позволяет обрабатывать длинные прутковые заготовки, подаваемые через шпиндель, что критически важно для автоматизированных линий.
Высокая надежность и долгий срок службы. Использование высококачественных материалов (сталь SCM440 японского производства) и закалка всех трущихся поверхностей обеспечивают износостойкость и ресурс работы.
Универсальность. Патрон совместим со станками различных производителей и может оснащаться автоматическим податчиком заготовок и задним упором для повышения производительности.
Защита от стружки и грязи. Многоступенчатые лабиринтные уплотнения предотвращают попадание стружки и охлаждающей жидкости внутрь механизма.
Взаимозаменяемость с японскими и корейскими брендами. Патроны AutoStrong разработаны с возможностью замены оснастки японских и корейских производителей, что упрощает переход на тайваньское оборудование.

Конструктивные особенности и материалы
Корпус патрона N-206A5 изготовлен из высокопрочной легированной стали SCM440 японского производства. Кулачки и внутренние механизмы проходят закалку и шлифовку всех скользящих поверхностей.
Особого внимания заслуживают:
Усиленные шестерни с увеличенным модулем зубьев для передачи больших усилий зажима
Динамическая балансировка на двух плоскостях, обеспечивающая стабильность работы на высоких скоростях
Встроенные масленки для регулярного обслуживания и смазки механизма
Антикоррозионная обработка (фосфатирование или эпоксидное покрытие)
Лазерная маркировка с полными техническими данными

Совместимость с токарными станками с ЧПУ
Патрон AutoStrong N-206A5 с креплением A2-5 (конус шпинделя) широко применяется на токарных станках с ЧПУ различных производителей. Благодаря универсальности крепления, он подходит для большинства станков, оснащенных шпинделем данного типоразмера.
Ниже приведен список производителей и моделей станков, на которые может быть установлен данный патрон:
Goodway (Тайвань): GVI-350, GV-1000M, GTZ 1500, TS 100, GA-2600, GA-2800, GA-360 LM, TB-150, TS-150M, GLS-150, GW-1640
Takisawa (Тайвань/Япония): TC-1, TC-2, TC-3, TC-20, TC-30, NEX 105, LA-200, LA-200L, TC-200, TS-25E, TM-20 B
Tongtai (Тайвань): MT-1500, TCS-1500M, HS-22M, TD-2500YBC, TE-2000MBC, TD-2000Y, TCS-2500LM, Q5, TE-2000B, TE-2500B, TVL-16 DCM
Litz (Тайвань): LT-350, LT-400, LT-400M, LT-520, LT-520M, LT-520Y, LTC-25Y
Leadwell (Тайвань): T-5i, T-7, T-7SMY, T-6, LTC-1, F-1, LTC-10AP, T-5, T-6M
YMC (Тайвань): A20, Hi-TECH 230B, Hi-TECH 230BL, Hi-TECH 230C, Hi-TECH 230CL, PA26/130
ANNN YANG (Тайвань): DY-660C, DY-760C, DY-860C, DY-960C, DY-1100C, DY-1500C
JINN FA (Тайвань): JCL-42TG, JCL-52A, JCL-4232, JCL-5232, JCL-42, JCL-42T, JCL-52, JCL-52T, JCL-60TSM, JSL-20AB
YIDA (Тайвань): ML-560M (опция A2-5)
FORCE ONE (Тайвань): Серия TSY (15TSY, 20TSY, 30TSY) с главным и противошпинделем A2-5; серия TTY (15TTY, 20TTY, 25TTY) с главным и противошпинделем A2-5; серия TS (FCL-15TS, FCL-20TS, FCL-30TS); FCL-450TMS, FNC Series (Gang Type)
San Firm Machinery (SFM) (Тайвань): Токарные станки с ЧПУ с конусом шпинделя A2-5
Polygim (Тайвань): Diamond 42 (A2-5), Diamond 52 (A2-6), Diamond 62 (A2-6/A2-8 опция), Kobra 16SLY, MINI-88-25
Buffalo (Тайвань): BNC-1600 (A2-5), MicroPanther (A2-5), BNC, LT, HT, HTL
ECOCA (Тайвань): SJ 20, SJ 20MC (ASA A2-5), SJ-30HT, MT-208, MT-415 MC, MT-520MC
DOOSAN (Корея): Lynx 2100A, Lynx 220A, PUMA 3050, серия PUMA, Puma 2000SY (противошпиндель)
HWACHEON (Корея): Cutex 160A, Cutex-160A, MEGA-95, HI ECO, Hi-ECO 45, HL-380
HYUNDAI WIA (Корея): E160A, E200A, KIT450, KIT4500, L160A, SE2200A, SE2200LA, SE2200LMA, SE2200LM, SE2200MA, SE2200YA, SE2200LSYA
HAAS (США): SL-10, SL-20, ST-10, ST-20, TL-1, TL-2, DS-20Y (противошпиндель), DS-25Y (противошпиндель)
Важно:
Для многих моделей, указанных в списке, конус A2-5 может быть установлен на противошпинделе, в то время как главный шпиндель имеет другой типоразмер (A2-6, A2-8, A2-11 и т.д.).
Перед покупкой обязательно проверьте тип крепления шпинделя вашего конкретного станка по технической документации.
Также убедитесь, что резьба тяговой гайки патрона (М55х2) соответствует резьбе шпиндельной трубы вашего станка.

Взаимозаменяемость с патронами популярных брендов
Патрон AutoStrong N-206A5 спроектирован как полноценная альтернатива зажимным патронам ведущих мировых производителей. Он полностью взаимозаменяем со следующими моделями, что подтверждено совместимостью посадочных размеров, зубчатого соединения (1,5 мм x 60°) и основных технических характеристик:
Kitagawa (Япония): B-206, B-206A5
Samchully (Корея): HS-06, HS-06A5
SEOAM (Корея): CAH-06, CAH-06A5
Chandox (Тайвань): OP-206, OP-206A5, OP-206/A2-5
TonFou (Тайвань): TF3B-6, TF3B-6A5
Autogrip (Тайвань): 3H-06, 3H-06A5, 3H-06B, 3H-06BA5
Howa (Япония): H3KT6-A5, H037M6-A5, H034M6-A5
Примечание: Для патронов Autogrip, как и для AutoStrong, доступны модификации с различными типами крепления: A5 (для шпинделя A2-5), A4 (для A2-4), A6 (для A2-6) и другие. При подборе аналога обязательно уточняйте тип крепления вашего станка.
Благодаря этой универсальности патрон N-206A5 может быть легко установлен на станки, где ранее использовалась оснастка перечисленных брендов, без необходимости доработки посадочных мест. Более того, стандартные сменные кулачки (модели HC06 и HJ06) и T-образные гайки для патрона N-206A5 также являются взаимозаменяемыми с оснасткой для Kitagawa B-206, Samchully HS-06, Chandox OP-206, TonFou TF3B-6, Autogrip 3H-06 и других.
Это делает AutoStrong N-206A5 отличным выбором для замены более дорогой японской, корейской или другой тайваньской оснастки без потери качества и с сохранением возможности использования уже имеющегося парка сменных кулачков.

Совместимость и комплектация
Патрон N-206A5 поставляется с фланцевым креплением A2-5 (тип "A5").
В стандартную комплектацию входит:
Сам патрон N-206A5
Один набор сырых (мягких) кулачков HC06
Опционально патрон может оснащаться:
Твердыми кулачками HJ06
Сырыми кулачками различных форм (широкие, удлиненные, высокие, сегментные)
Кулачками из алюминия
H3: Совместимые кулачки и оснастка
Для патрона N-206 доступны следующие сменные кулачки:
Сырые (незакаленные) кулачки (Soft Jaws) HC06 — для чистовой обработки. Материал позволяет проточить кулачки непосредственно под конкретную деталь, что обеспечивает высокую точность позиционирования и идеальную посадку.
Твердые (закаленные) кулачки (Hard Jaws) HJ06 — для черновой обработки и удержания заготовки. Высокая твердость и износостойкость позволяют выдерживать значительные нагрузки при съеме большого слоя металла.
T-образные гайки (T-Nuts) N-206 — для крепления сменных кулачков.

Где купить токарный патрон AutoStrong N-206A5?
Оформить заказ на токарный патрон AutoStrong N-206A5 и получить консультацию по подбору оснастки вы можете в нашей компании. Мы предлагаем:
✅ Официальная гарантия качества
✅ Быстрая доставка по России
✅ Удобные способы оплаты
✅ Помощь в подборе сопутствующей оснастки (кулачки, гидроцилиндры, адаптеры)

Модель	Проходное отверстие (мм)	Ход плунжера (мм)	Ход кулачков (мм)	Макс. тяговое усилие (кгс)	Макс. зажимное усилие (кгс)	Макс. давление (кгс/см²)	Макс. обороты (об/мин)	Вес (кг)	Момент инерции (кг·м²)	Рекомендуемый гидроцилиндр	Твердые кулачки	Сырые кулачки	Диапазон зажима по наружному диаметру (мм)
N-205A4	33	10	5.4	1784	3671	28.5	7000	7.8	0.020	M1036	HJ05	HC05	Ø6-Ø135
N-205A5	33	10	5.4	1784	3671	28.5	7000	9.0	0.023	M1036	HJ05	HC05	Ø6-Ø135
N-206A4	45	12	5.5	2243	5812	28.5	6000	15.5	0.065	M1246	HJ06	HC06	Ø15-Ø169
N-206A5	45	12	5.5	2243	5812	28.5	6000	14.7	0.062	M1246	HJ06	HC06	Ø15-Ø169
N-206A6	45	12	5.5	2243	5812	28.5	6000	17.3	0.073	M1246	HJ06	HC06	Ø15-Ø169
N-208A5	52	16	7.4	3558	9075	26.5	5000	25.8	0.190	M1552	HJ08	HC08	Ø20-Ø210
N-208A6	52	16	7.4	3558	9075	26.5	5000	25.0	0.184	M1552	HJ08	HC08	Ø20-Ø210
N-208A8	52	16	7.4	3558	9075	26.5	5000	29.3	0.217	M1552	HJ08	HC08	Ø20-Ø210
N-210A6	75	19	8.8	4385	11319	27.5	4200	41.0	0.370	M1875	HJ10	HC10	Ø25-Ø254
N-210A8	75	19	8.8	4385	11319	27.5	4200	38.0	0.340	M1875	HJ10	HC10	Ø25-Ø254
N-210A11	75	19	8.8	4385	11319	27.5	4200	48.4	0.436	M1875	HJ10	HC10	Ø25-Ø254
N-212A6	91	23	10.6	5812	14990	27.5	3300	62.5	0.809	M2091	HJ12	HC12	Ø30-Ø304
N-212A8	91	23	10.6	5812	14990	27.5	3300	59.5	0.770	M2091	HJ12	HC12	Ø30-Ø304
N-212A11	91	23	10.6	5812	14990	27.5	3300	69.9	0.912	M2091	HJ12	HC12	Ø30-Ø304
N-215A8	117.5	23	10.6	7240	18355	23.5	2500	125.0	2.255	M2511	HJ15	HC15	Ø50-Ø381
N-215A11	117.5	23	10.6	7240	18355	23.5	2500	118.0	2.241	M2511	HJ15	HC15	Ø50-Ø381
N-215A15	117.5	23	10.6	7240	18355	23.5	2500	138.0	2.822	M2511	HJ15	HC15	Ø50-Ø381
N-218A8	117.5	23	10.6	7240	18355	23.5	2000	146.0	3.961	M2511	HJ15	HC15	Ø50-Ø450
N-218A11	117.5	23	10.6	7240	18355	23.5	2000	138.0	3.744	M2511	HJ15	HC15	Ø50-Ø450
N-218A15	117.5	23	10.6	7240	18355	23.5	2000	191.0	5.183	M2511	HJ15	HC15	Ø50-Ø450
N-220A11	180	23	10.6	9177	23861	30.6	1800	215.0	7.355	ML2816	HJ24-1	HC24-1	Ø120-Ø510
N-220A15	180	23	10.6	9177	23861	30.6	1800	202.0	6.910	ML2816	HJ24-1	HC24-1	Ø120-Ø510
N-224A11	205	26	12	9177	23861	26.5	1400	332.0	18.199	ML3320	HJ24-1	HC24-1	Ø150-Ø610
N-224A15	205	26	12	9177	23861	26.5	1400	317.0	17.376	ML3320	HJ24-1	HC24-1	Ø150-Ø610
N-224A20	205	26	12	9177	23861	26.5	1400	286.0	15.677	ML3320	HJ24-1	HC24-1	Ø150-Ø610
N-232A11	230	34	18	10197	24472	29.5	1200	530.0	43.0	ML3320	HJ24-1	HC24-1	Ø210-Ø800
N-232A15	230	34	18	10197	24472	29.5	1200	515.0	43.0	ML3320	HJ24-1	HC24-1	Ø210-Ø800
N-232A20	230	34	18	10197	24472	29.5	1200	485.0	42.0	ML3320	HJ24-1	HC24-1	Ø210-Ø800

Модель	A	B	C (H6)	D	E	F	G	H	J	K	L	M	N max.	O max.	O min.	P max.	P min.	Q	R	S	T	U max.	V	W	X	Y	Reference
N-205A4	135	71	110	14	15	63.513	82.55	96	15.5	3-M10	33	4	26.5	19.75	7.75	16	6	2	10	20	25	M40x1.5	3-M6	45	31	54	Fig-1
N-205A5	135	88	110	14	32	82.563	104.78	82.55	14	3-M10	33	4	26.5	19.75	7.75	33	23	2	10	20	25	M40x1.5	6-M10	45	31	54	Fig-3
N-206A4	169	96	140	20	20	63.513	104.78	116	16	6-M10	45	5	32	22.75	9.25	31	19	2	12	19	31	M55x2	6-M10	60	37	73	Fig-2
N-206A5	169	91	140	20	15	82.563	104.78	104.78	16	6-M10	45	5	32	22.75	9.25	26	14	2	12	19	31	M55x2	3-M6	60	37	73	Fig-1
N-206A6	169	111	140	20	35	106.375	133.35	133.35	16	6-M10	45	5	32	22.75	9.25	46	34	2	12	19	31	M55x2	6-M12	60	37	73	Fig-3
N-208A5	210	109	170	25	23	82.563	133.35	104.78	14	6-M12	52	5	38.7	29.75	11.75	37.5	21.5	2	14	20.5	35	M60x2	6-M10	66	38	95	Fig-2
N-208A6	210	103	170	25	17	106.375	133.35	133.35	18	6-M12	52	5	38.7	29.75	11.75	31.5	15.5	2	14	20.5	35	M60x2	3-M6	66	38	95	Fig-1
N-208A8	210	126	170	25	40	139.719	171.45	171.45	24	6-M12	52	5	38.7	29.75	11.75	54.5	38.5	2	14	20.5	35	M60x2	6-M16	66	38	95	Fig-3
N-210A6	254	120	220	30	25	106.375	171.45	133.35	18	6-M16	75	5	51	33.75	14.25	33.5	14.5	2	16	25	40	M85x2	6-M12	94	43	110	Fig-2
N-210A8	254	113	220	30	18	139.719	171.45	171.45	24	6-M16	75	5	51	33.75	14.25	26.5	7.5	2	16	25	40	M85x2	3-M8	94	43	110	Fig-1
N-210A11	254	145	220	30	50	196.869	235	235	28	6-M16	75	5	51	33.75	14.25	58.5	39.5	2	16	25	40	M85x2	6-M20	94	43	110	Fig-3
N-212A6	304	129	220	30	25	106.375	171.45	133.35	18	6-M16	91	6	61.3	45.75	15.75	33	10	2	21	28	50	M100x2	6-M12	108	51	130	Fig-2
N-212A8	304	122	220	30	18	139.719	171.45	171.45	25	6-M16	91	6	61.3	45.75	15.75	26	3	2	21	28	50	M100x2	3-M8	108	51	130	Fig-1
N-212A11	304	154	220	30	50	196.869	235	235	28	6-M16	91	6	61.3	45.75	15.75	58	35	2	21	28	50	M100x2	6-M20	108	51	130	Fig-3
N-215A8	381	160	300	43	33	139.719	235	171.45	24	6-M20	117.5	6	82	45.25	15.25	40	17	5	22	43	62	M130x2	6-M16	139	66	165	Fig-2
N-215A11	381	149	300	43	22	196.869	235	235	28	6-M20	117.5	6	82	45.25	15.25	29	6	5	22	43	62	M130x2	3-M10	139	66	165	Fig-1
N-215A15	381	184	300	43	57	285.775	330.2	330.2	29	6-M20	117.5	6	82	45.25	15.25	64	41	5	22	43	62	M130x2	6-M24	139	66	165	Fig-3
N-218A8	450	160	300	43	33	139.719	235	171.45	24	6-M20	117.5	6	82	79.75	15.25	40	6	5	22	43	62	M130x2	6-M16	139	66	165	Fig-2
N-218A11	450	149	300	43	22	196.869	235	235	28	6-M20	117.5	6	82	79.75	15.25	29	6	5	22	43	62	M130x2	3-M10	139	66	165	Fig-1
N-218A15	450	184	300	43	57	285.775	330.2	330.2	29	6-M20	117.5	6	82	79.75	15.25	64	41	5	22	43	62	M130x2	6-M24	139	66	165	Fig-3
N-220A11	510	169	380	60	41	196.869	330.2	235	30	6-M24	180	6	112.5	60.5	24.5	52	29	5	25	38	64	M190x3	6-M20	206	73	180	Fig-2
N-220A15	510	155	380	60	27	285.775	330.2	330.2	33	6-M24	180	6	112.5	60.5	24.5	38	15	5	25	38	64	M190x3	3-M12	206	73	180	Fig-1
N-224A11	610	186	520	60	45	196.869	463.6	235	28	6-M24	205	6	139.9	87.5	24.5	61	35	5	25	38	64	M215x3	6-M20	230	73	180	Fig-2
N-224A15	610	183	520	60	42	285.775	463.6	330.2	32.5	6-M24	205	6	139.9	87.5	24.5	58	32	5	25	38	64	M215x3	6-M24	230	73	180	Fig-2
N-224A20	610	166	520	60	25	412.775	463.6	463.6	35	6-M24	205	6	139.9	87.5	24.5	41	15	5	25	38	64	M215x3	3-M10	230	73	180	Fig-1
N-232A11	800	189	520	60	45	196.869	463.6	235	28	6-M24	230	6	162	153.5	24.5	61	27	5	25	38	64	M250x3	6-M20	262	73	180	Fig-2
N-232A15	800	186	520	60	42	285.775	463.6	330.2	32.5	6-M24	230	6	162	153.5	24.5	58	24	5	25	38	64	M250x3	6-M24	262	73	180	Fig-2
N-232A20	800	169	520	60	25	412.775	463.6	463.6	35	6-M24	230	6	162	153.5	24.5	41	7	5	25	38	64	M250x3	3-M10	262	73	180	Fig-1
