Токарный патрон Samchully HS-06 (6″) — универсальный, высокоскоростной, с открытым центром
Стандартный трехкулачковый высокоскоростной патрон с открытым центром
Применение / преимущества для заказчика
Стандартный высокоскоростной трехкулачковый клиновидный патрон с открытым центром
Технические характеристики
Передача усилия зажима за счет клиновидной конструкции
Закалка для обеспечения максимальной точности и увеличения срока службы патрона
В каких станках применяется HS-06
Samchully HS-06 — это 3-кулачковый гидравлический патрон, который занимает нишу между компактными 5-дюймовыми и мощными 8-дюймовыми моделями. Он создан для станков средней размерности и одинаково эффективен при обработке как прутка, так и штучных заготовок. Сквозное отверстие 46 мм обеспечивает свободный проход длинномерного материала, что особенно ценно в автоматизированных линиях и серийном производстве.
Типовые задачи: изготовление валов, втулок, фланцев и других деталей среднего диаметра в автомобилестроении, общем машиностроении и приборостроении. HS-06 востребован там, где требуется баланс между компактностью и производительностью.
Важно: HS-06 — это полный аналог Kitagawa B-206. Все сменные элементы, включая кулачки и переходные фланцы, полностью совместимы.
Купить HS-06
Цена: 125 000 ₽ с НДС
Наличие: ✅ В наличии на складе в Москве
Страна производства: 🇰🇷 Сделано в Южной Корее
Комплект поставки: Патрон, монтажные болты, гайка тяги, мягкие верхние кулачки, направляющие кулачки, Т-гайки, ключи, инструкция
✔️ Оригинальный патрон Samchully
✔️ Отправка в день заказа
✔️ Доставка по всей России
✔️ Помощь в подборе опций
Страна производства: 🇰🇷 Сделано в Южной Корее
Комплект поставки: Патрон, монтажные болты, гайка тяги, мягкие верхние кулачки, направляющие кулачки, Т-гайки, ключи, инструкция
✔️ Оригинальный патрон Samchully
✔️ Отправка в день заказа
✔️ Доставка по всей России
✔️ Помощь в подборе опций
Технические характеристики HS-06
| Параметр | Значение |
| Модель | HS-06 |
| Размер (диаметр) | 6″ (169 мм) |
| Тип | 3-кулачковый, клиновой, гидравлический |
| Проходное отверстие | 46 мм |
| Диапазон зажима | 15–169 мм |
| Ход кулачка на диаметр | 5.5 мм |
| Ход плунжера | 12 мм |
| Макс. статическое усилие зажима | 57 кН (5812 кгс) |
| Макс. допустимое усилие на тягу | 22 кН (2243 кгс) |
| Макс. частота вращения | 6000 об/мин |
| Вес | 11.9 кг |
| Момент инерции | 2.45 Н·м² (0.25 кгс·м²) |
| Резьба тяги | M55×2.0 |
| Аналог Kitagawa® | B-206 |
| Рекомендуемый гидроцилиндр | SH-13046 (SYH-1246) / SD-13546 |
Скачать каталог патронов серии HS
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов Samchully HS. В нём собраны:
Технические характеристики всех 9 моделей (HS-05, HS-06, HS-06V1, HS-08, HS-08V1, HS-10, HS-10V1, HS-12, HS-12V1)
Полные таблицы геометрических размеров

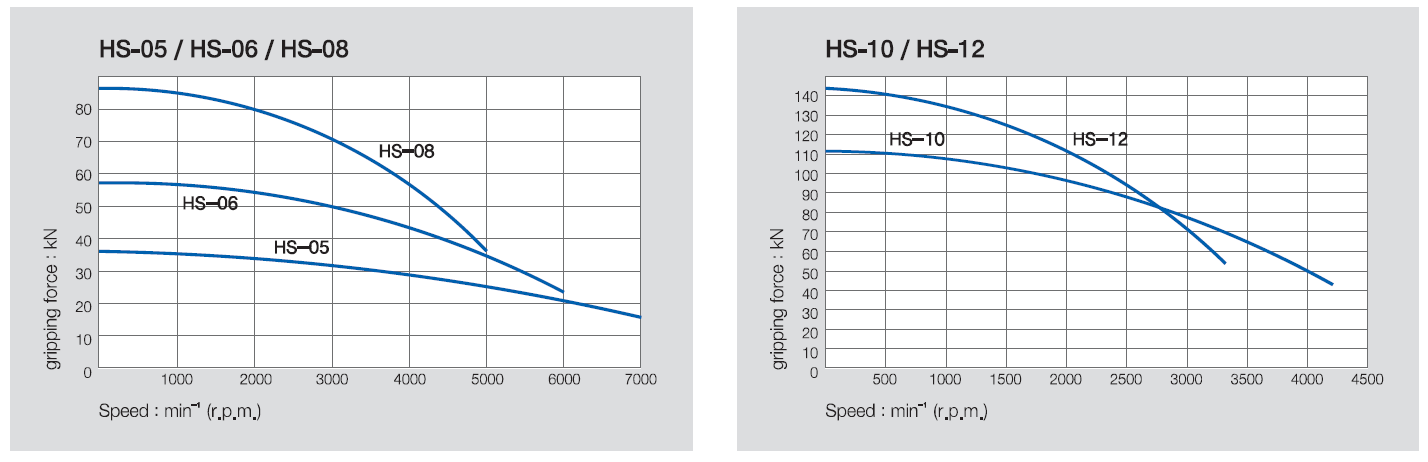

Диаграммы фактической силы зажима
Информация о совместимости с гидроцилиндрами Samchully
Таблицы аналогов Kitagawa B-Series
Данные по кулачкам, Т-гайкам и переходным фланцам
Модельный ряд и технические характеристики серии HS
Для удобства сравнения мы собрали все модели серии HS с их техническими характеристиками в одной таблице:
| Модель | Размер, дюймы | Проходное отверстие, мм | Ход плунжера, мм | Ход кулачка на диаметр, мм | Макс. усилие, кН (кгс) | Макс. допустимое усилие на тягу, кН (кгс) | Макс. обороты, об/мин | Вес, кг | Резьба тяги | Аналог Kitagawa® | Рекомендуемый гидроцилиндр |
| HS-05 | 5″ (135 мм) | 33 | 10 | 5.4 | 36 (3671) | 17.5 (1784) | 7000 | 6.7 | M40×1.5 | B-205 | SYH-1036 / SH-10036 / SD-13546 |
| HS-06 | 6″ (169 мм) | 46 | 12 | 5.5 | 57 (5812) | 22 (2243) | 6000 | 11.9 | M55×2.0 | B-206 | SH-13046 (SYH-1246) / SD-13546 |
| HS-06V1 | 6″ (169 мм) | 46 | 12 | 5.5 | 57 (5812) | 22 (2243) | 6000 | 11.9 | M55×2.0 | B-206 | SH-13046 (SYH-1246) |
| HS-08 | 8″ (210 мм) | 52 | 16 | 7.4 | 86 (8769) | 34.8 (3549) | 5000 | 22.3 | M60×2.0 | B-208 | SH-15052 (SYH-1552) / SD-15452 / SD-17568 |
| HS-08V1 | 8″ (210 мм) | 52 | 16 | 7.4 | 86 (8769) | 34.8 (3549) | 5000 | 22.6 | M60×2.0 | B-208 | SH-15052 (SYH-1552) / SD-15452 / SD-17568 |
| HS-10 | 10″ (254 мм) | 77 | 19 | 8.8 | 111 (11319) | 43 (4385) | 4200 | 34.5 | M85×2.0 | B-210 | SD-18577 / SH-18077 |
| HS-10V1 | 10″ (254 мм) | 77 | 19 | 8.8 | 111 (11319) | 43 (4385) | 4200 | ~34.5 | M85×2.0 | B-210 | SD-18577 / SH-18077 |
| HS-12 | 12″ (304 мм) | 91 | 23 | 10.6 | 144 (14686) | 55 (5608) | 3300 | 55.3 | M100×2.0 | B-212 | SD-21010 (SD-21510) / SH-21010 |
| HS-12V1 | 12″ (304 мм) | 91 | 23 | 10.6 | 144 (14686) | 55 (5608) | 3300 | ~55.3 | M100×2.0 | B-212 | SD-21010 (SD-21510) / SH-21010 |
Примечание: Для моделей HS-15 и HS-20 уточняйте параметры у наших менеджеров. Модификации с индексом V1 (высокоскоростные) доступны для моделей HS-06, HS-08, HS-10, HS-12.
Для HS-05 модификация V1 не выпускается.
Цена все модели указаны в верхнем блоке «Купить HS-05» и могут быть уточнены у наших менеджеров.

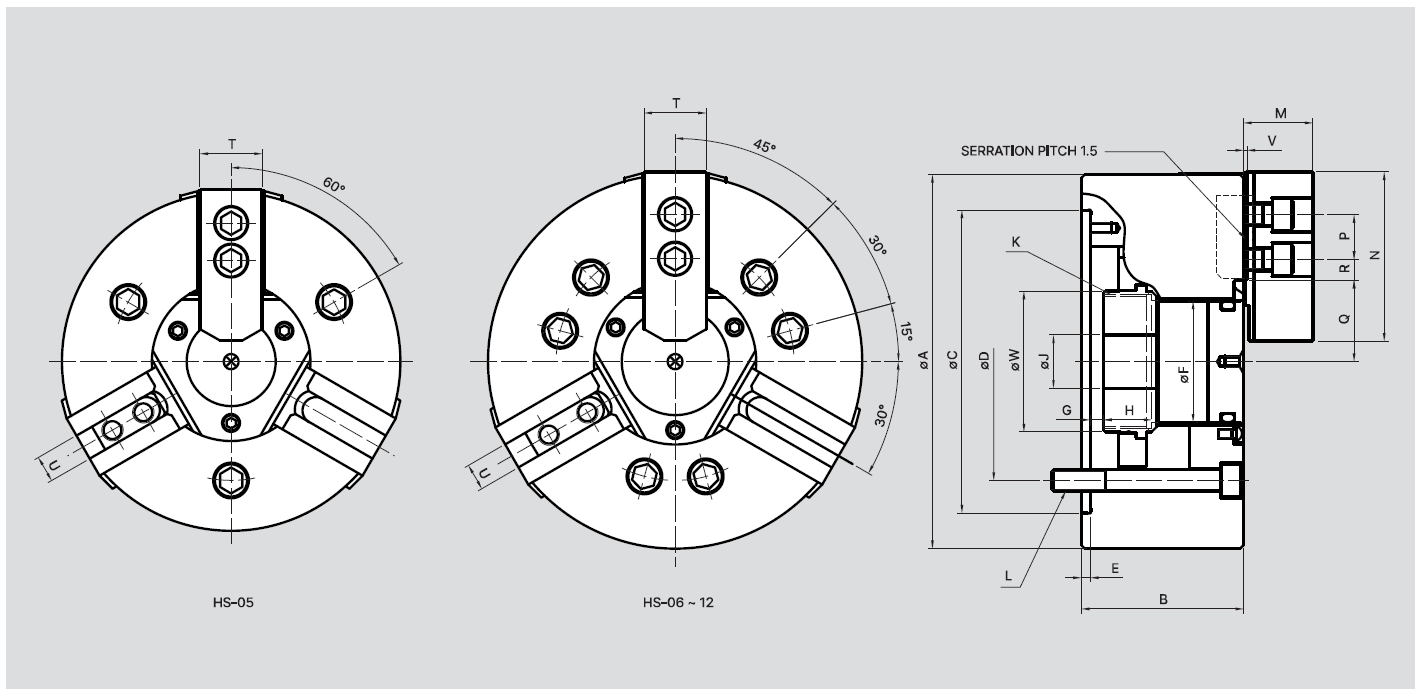

Геометрические размеры серии HS
| Обозначение | Описание | HS-05 | HS-06 | HS-06V1 | HS-08 | HS-08V1 | HS-10 | HS-10V1 | HS-12 | HS-12V1 |
| ⌀A | Наружный диаметр, мм | 135 | 169 | 169 | 210 | 210 | 254 | 254 | 304 | 304 |
| B | Высота корпуса, мм | 60 | 81 | 81 | 91 | 91 | 100 | 100 | 110 | 110 |
| ⌀C(H6) | Посадочный диаметр, мм | 110 | 140 | 140 | 170 | 170 | 220 | 220 | 220 | 220 |
| ⌀D | Диаметр центрирования, мм | 82.6 | 104.8 | 104.8 | 133.4 | 133.4 | 171.4 | 171.4 | 171.4 | 171.4 |
| E | Толщина фланца, мм | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 |
| ⌀F | Проходное отверстие, мм | 33 | 46 | 46 | 52 | 52 | 77 | 77 | 91 | 91 |
| G max. | — | 1 | 11 | 11 | 14.5 | 14.5 | 8.5 | 8.5 | 8 | 8 |
| G min. | — | -9 | -1 | -1 | -1.5 | -1.5 | -10.5 | -10.5 | -15 | -15 |
| H | Глубина выборки, мм | 20 | 19 | 19 | 20.5 | 20.5 | 25 | 25 | 28 | 28 |
| ⌀J | Диаметр отверстия под ключ, мм | 12 | 20 | 20 | 30 | 30 | 45 | 45 | 50 | 50 |
| K max. | Резьба тяги | M40×1.5 | M55×2.0 | M55×2.0 | M60×2.0 | M60×2.0 | M85×2.0 | M85×2.0 | M100×2.0 | M100×2.0 |
| L | Крепёжные отверстия | 3-M10×60 | 6-M10×95 | 6-M10×95 | 6-M12×105 | 6-M12×105 | 6-M16×120 | 6-M16×120 | 6-M16×130 | 6-M16×130 |
| M | — | 26 | 29 | 29 | 39 | 39 | 43 | 43 | 50.5 | 50.5 |
| N | — | 54 | 72 | 72 | 95 | 95 | 110 | 110 | 111 | 111 |
| P | — | 14 | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 30 |
| Q max. | — | 26.5 | 32 | 32 | 38.7 | 38.7 | 51 | 51 | 61.3 | 61.3 |
| Q min. | — | 23.8 | 29.25 | 29.25 | 35 | 35 | 46.6 | 46.6 | 56 | 56 |
| R max. | — | 19.75 | 22.75 | 22.75 | 29.75 | 29.75 | 33.75 | 33.75 | 45.75 | 45.75 |
| R min. | — | 7.75 | 9.25 | 9.25 | 14.75 | 14.75 | 14.25 | 14.25 | 15.75 | 15.75 |
| T | — | 23 | 31 | 31 | 35 | 35 | 40 | 40 | 49 | 49 |
| U | — | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 21 | 21 |
| V | — | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| ⌀W | Диаметр под болты, мм | 45 | 60 | 60 | 66 | 66 | 94 | 94 | 108 | 108 |
Примечание: Геометрические размеры для моделей V1 идентичны базовым моделям HS.
Отличия могут быть в весе и некоторых динамических характеристиках.
Модификации V1 — высокоскоростные версии
Модели с индексом V1 (Velocity 1) — это высокоскоростные модификации патронов HS с оптимизированной конструкцией для работы на повышенных оборотах. Они имеют сниженные вибрации и обеспечивают более высокую производительность при сохранении полной взаимозаменяемости с Kitagawa B-Series.
Доступные V1-модификации:
HS-06V1 (6″) — 6000 об/мин
HS-08V1 (8″) — 5000 об/мин
HS-10V1 (10″) — 4200 об/мин
HS-12V1 (12″) — 3300 об/мин
Примечание: Для HS-05 модификация V1 не выпускается.
Комплектующие и оснастка для HS-06
Для патрона HS-06 мы предлагаем полный спектр совместимых аксессуаров, которые обеспечат быстрый монтаж и стабильную работу.
1. Переходные фланцы для шпинделя
Патрон HS-06 поставляется с гладким креплением Plain Back. Для посадки на шпиндель типа A2 применяются переходные фланцы.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требуется переходной фланец |
| A2-5 | Фланец для шпинделя A2-5 | Для станков с шпинделем A2-5 |
| A2-6 | Фланец для шпинделя A2-6 | Для станков с шпинделем A2-6 |
Примечание: МодельHS-06A05— это готовое решение с адаптерным фланцем A2-5 в комплекте.
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Модель | Описание | Артикул |
| SB06N1 | Комплект сырых кулачков для HS-06 | SB06N1 |
Совместимость:Сырые кулачки SB06N1 подходят для патронов Samchully HS-06, HC-06, а также для аналогов Kitagawa B-206.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Модель | Описание | Артикул |
| HB06A1 | Комплект закалённых кулачков для HS-06 | HB06A1 |
| HJ06 | Комплект калёных кулачков для патронов 6″ | HJ06 |
Совместимость:Закалённые кулачки HB06A1 подходят для патронов Kitagawa B-206, Samchully HS-06, AutoStrong, Autogrip.
4. Т-гайки (T-Nuts)
Т-гайки используются для крепления сменных кулачков к направляющим патрона. В комплекте с HS-06 они уже идут, но мы предлагаем и отдельные наборы.
| Модель | Описание | Применение |
| T-06 | Комплект Т-гаек для патронов 6″ | Для HS-06, HC-06, Kitagawa B-206 |
Примечание: Т-гайки Samchully совместимы с продукцией Kitagawa, AutoStrong, Autogrip, TonFou, Chandox.
Совместимость с гидроцилиндрами
Для корректной работы патрона HS-06 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| SH-13046 (SYH-1246) | M52×2.0 | Классическая модель |
| SD-13546 | M52×2.0 / M55×2.0 | Короткий корпус, низкий уровень утечек |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать SH-13046 или SD-13546.
