GSAPLUS | Наклонные столы и люльки

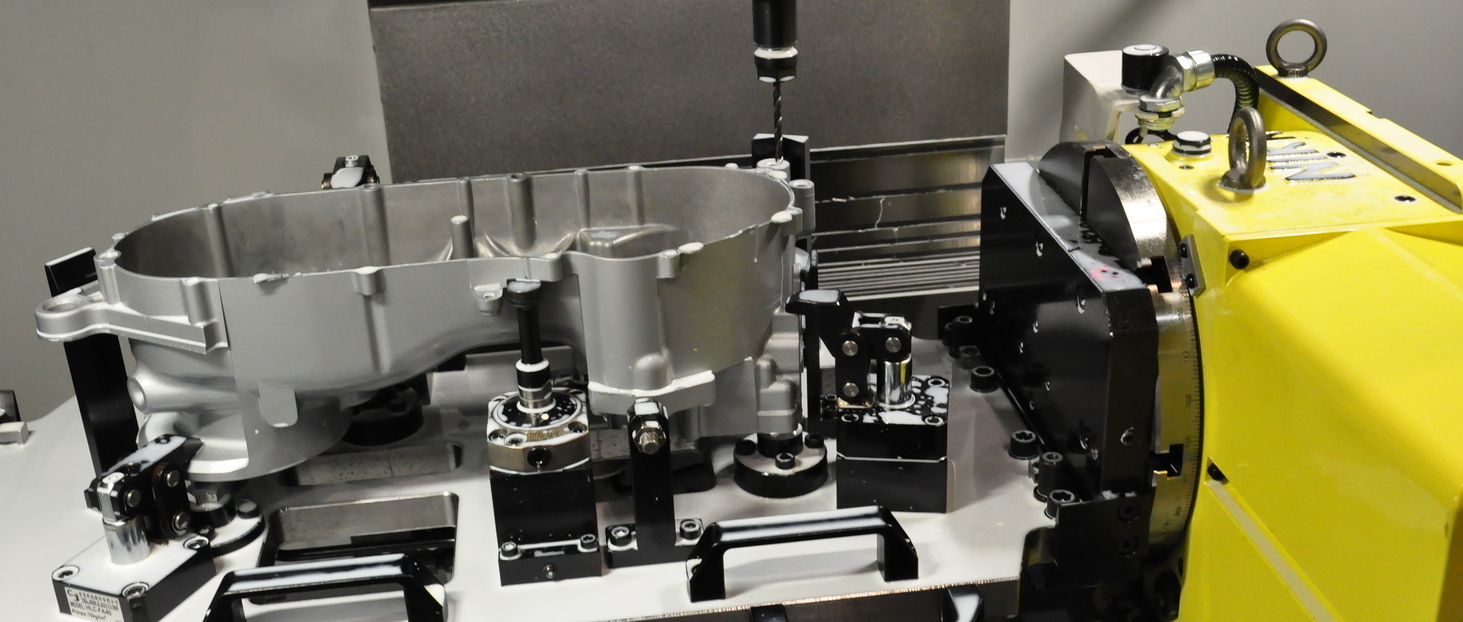

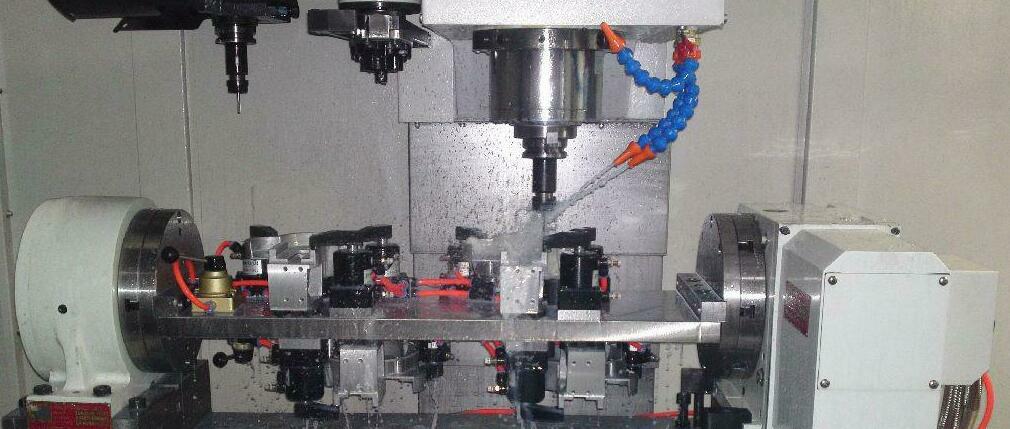

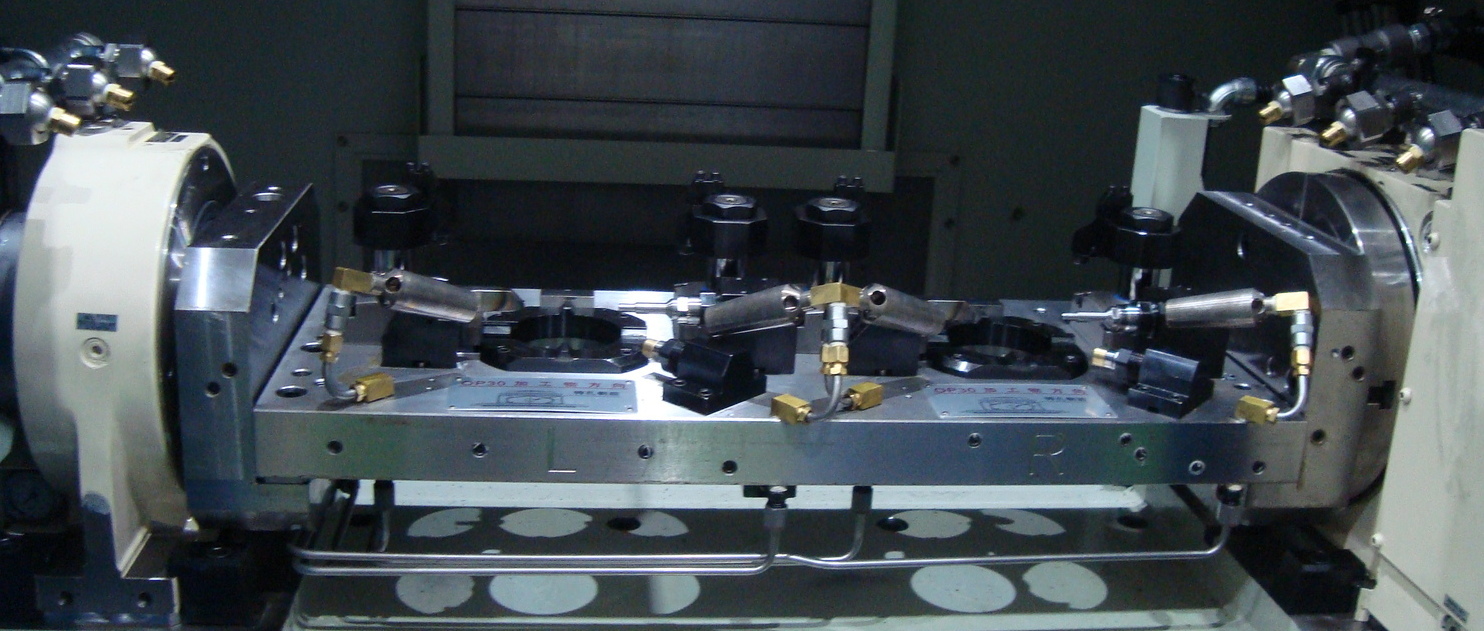

Наклонный стол для 4-ой оси

• Сконструирован для обработки деталей с 4-х сторон за один установ
• Имеет сетку резьбовых отверстий или Т-пазы для крепления оснастки
• Оснащается механическими, пневматичискими или гидравлическими зажимными приспособлениями
• Имеет жесткую конструкцию и может быть изготовлен по чертежам Заказчика

Image alt

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель / Размер­ ­A B C D E F G H I J K L M N ­
CNC-120R(L) ­+ TSA-120­S 700...860­ 85...130 223 232 196 130 22 200...360 25...30 30 120...180 156 315 100...135 ­
­CNC-170R(L) ­+ TSA-200S­ ­820...1020 140...185 292 222 265 145 22 400...600 30...35 35 170...220 280 350 ­ 145...180
­CNC-200R(L) ­+ TSA-200S­ 920...1120 140...185 300 222 265 145 22 500...700 30...35­ 40 200...250 280 350 145...180
­CNC-250R(L) + TSA-251R­ 1060...1310 155..220 315 267 325 195 22 550...800 35...40 40 250...350 350 370 163...215
CNC-320R(L) + TSA-251R­ 1200...1650 180...250 380 290 325 195 25 650...1100 40...45 50 320...400 350 432 190...250
CNC-400R(L) + TSA-251R­ 1400...1950 215...310 460 300 325 195 25 750...1300 45...50 60 400...470 350 462 220...290
CNC-320R(L) + TSA-320R­ 1250...2250 225...305 380 290 380 195 30 700...1000 40...45 50 320...450 420 432 230...280
CNC-400R(L) + TSA-320R­ 1400...2150 170...280 460 300 380 195 40 750...1500 45...50 60 400...470 420 462 225...300
CNC-500R(L) + TSA-320R­ 2100...2900 250...400 570 341 380 195 50 1300...2100 45...60 60 500...700 420 510 350...450
