CHANDOX P-S Series — гидроцилиндры полые вращающиеся сверхтонкие с увеличенным отверстием

Сверхтонкая и лёгкая конструкция: Сверхтонкая наружная конструкция делает вес цилиндра меньше, чем у традиционных вращающихся цилиндров; при этом компактность и миниатюризация снижают нагрузку на оборудование.
Увеличенное проходное отверстие: Благодаря большому открытому центру расширяется диапазон захвата прутка.
Встроенный обратный клапан: Встроенный обратный клапан позволяет эффективно предотвратить выброс заготовки при внезапной потере давления.

Назначение и конструктивные особенности
Серия P-S (Large Through Hole Super Thin Hollow Rotary Hydraulic Cylinders) от тайваньского производителя CHANDOX Precision Industrial Co., Ltd. — это семейство полых вращающихся гидравлических цилиндров с открытым центром, отличающихся сверхтонкой конструкцией и увеличенным проходным отверстием.
Главное отличие P-S от базовой серии P — сверхтонкий наружный корпус, который делает цилиндр легче традиционных вращающихся цилиндров. Это снижает нагрузку на шпиндель станка и позволяет использовать оборудование в стеснённых условиях. Увеличенное сквозное отверстие расширяет диапазон обрабатываемого прутка. Как и вся продукция CHANDOX, цилиндры P-S оснащены встроенным обратным клапаном, предотвращающим выброс заготовки при аварийной потере давления.

Текст, в своем роде, состоит из некоторого количества предложений. Одно предложение, даже очень распространённое, сложное, текстом назвать нельзя, поскольку текст можно разделить на самостоятельные предложения, а части предложения сочетаются по законам синтаксиса сложного предложения, но не текста.

Гидроцилиндр CHANDOX P1452S

Сверхтонкий полый вращающийся гидравлический цилиндр с открытым центром для привода 8-дюймовых патронов токарных станков с ЧПУ. Отличается лёгкой конструкцией (12.3 кг) и увеличенным проходным отверстием 52 мм при компактном наружном диаметре 180 мм. Ход поршня 20 мм, частота вращения до 6500 об/мин. Рабочее давление 40 кгс/см² (3.9 МПа), усилие толкающее 4860 кгс (47.6 кН), тянущее 4464 кгс (43.7 кН). Резьба тяги M60×2P. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полная взаимозаменяемость с Kitagawa SS1452K. Применяется на станках Takisawa, Tongtai, Leadwell, HAAS.

Гидроцилиндр CHANDOX P1666S

Сверхскоростной полый вращающийся гидравлический цилиндр с открытым центром для привода 5-дюймовых патронов токарных станков с ЧПУ. Компактная конструкция с весом 9.0 кг. Сквозное отверстие 36 мм, ход поршня 15 мм. Максимальная частота вращения 8000 об/мин. Рабочее давление до 40 кгс/см² (3.9 МПа), усилие толкающее 2500 кгс (24.5 кН), тянущее 2400 кгс (23.5 кН). Наружный диаметр корпуса 136 мм, резьба тяги M42×1.5. Момент инерции 0.012 кг·м², утечка масла 3.0 л/мин. Встроенный обратный клапан обеспечивает безопасность при внезапной потере давления. Полая конструкция для интеграции с автоматическими системами подачи прутка и длинномерных заготовок.

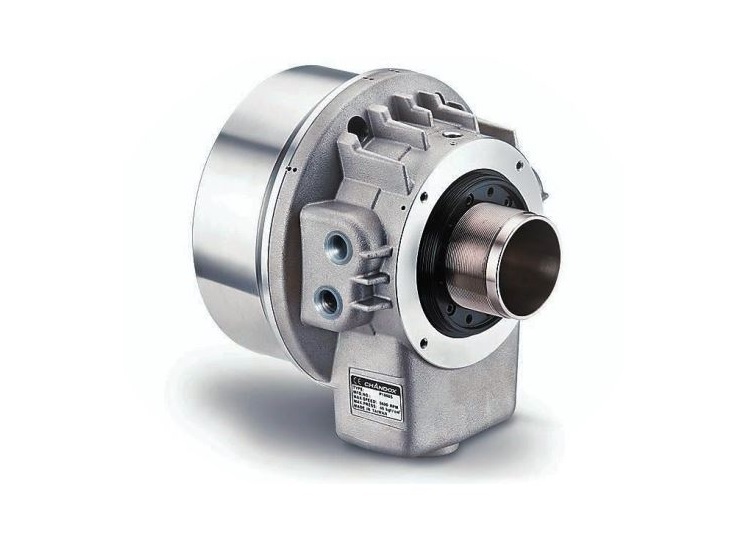

Гидроцилиндр CHANDOX P1881S

Сверхтонкий полый вращающийся гидравлический цилиндр с открытым центром для привода 12-дюймовых патронов токарных станков с ЧПУ. Отличается лёгкой конструкцией (21.9 кг) и увеличенным проходным отверстием 81 мм при наружном диаметре 222 мм. Ход поршня 25 мм, частота вращения до 4800 об/мин. Рабочее давление 40 кгс/см² (3.9 МПа), усилие толкающее 6804 кгс (66.7 кН), тянущее 6264 кгс (61.4 кН). Резьба тяги M90×2P. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полная взаимозаменяемость с Kitagawa SS1881K. Применяется на станках Takisawa, Tongtai, Leadwell, HAAS для обработки толстостенных труб и крупных заготовок.

Гидроцилиндр CHANDOX P2110S

Сверхтонкий полый вращающийся гидравлический цилиндр с открытым центром для привода 15-дюймовых патронов токарных станков с ЧПУ. Флагманская модель серии с максимальным проходным отверстием 106 мм и весом 35.8 кг. Наружный диаметр 266 мм, ход поршня 30 мм, частота вращения до 3500 об/мин. Рабочее давление 35 кгс/см² (3.4 МПа), усилие толкающее 6900 кгс (67.6 кН), тянущее 6650 кгс (65.2 кН). Резьба тяги M115×2P. Встроенный обратный клапан предотвращает выброс заготовки при потере давления. Полная взаимозаменяемость с Kitagawa SS2110K. Применяется на крупных токарных станках для обработки массивных валов и труб большого диаметра.

Ключевые особенности
Сверхтонкая и лёгкая конструкция
Сверхтонкая наружная конструкция делает вес цилиндра меньше, чем у традиционных вращающихся цилиндров. Компактность и миниатюризация снижают нагрузку на оборудование.
Увеличенное проходное отверстие
Большой открытый центр увеличивает диапазон захвата прутка, расширяя номенклатуру обрабатываемых заготовок.
Встроенный обратный клапан
Встроенный обратный клапан эффективно предотвращает выброс заготовки при внезапной потере давления.
Высокоскоростная работа
Цилиндры P-S рассчитаны на высокие скорости вращения — до 6500 об/мин у младших моделей.
Модельный ряд
Серия P-S включает модели с маркировкой S на конце, что указывает на принадлежность к сверхтонкой линейке. Основные модели:
P1452S — младшая модель, проходное отверстие 52 мм
P1666S — средняя модель, проходное отверстие 66 мм
P1881S — старшая модель, проходное отверстие 81 мм
P2110S — флагманская модель, проходное отверстие 106 мм

Модель	Проходное отверстие, мм	Ход поршня, мм	Макс. скорость, об/мин	Диаметр поршня, мм	Момент инерции, кг·м²	Утечка масла, л/мин	Макс. давление, кгс/см² (МПа)	Площадь поршня (толчок), см²	Площадь поршня (тяга), см²	Усилие (толчок), кгс (кН)	Усилие (тяга), кгс (кН)	Вес, кг
P1452S	52	20	6500	145	0.035	3.9	40 (3.9)	137	126	4860 (47.6)	4464 (43.7)	12.3
P1666S	66	22	5600	165	0.07	4.0	40 (3.9)	170	157	6048 (59.3)	5580 (54.7)	17.4
P1881S	81	25	4800	180	0.09	4.3	40 (3.9)	191	175	6804 (66.7)	6264 (61.4)	21.9
P2110S	106	30	3500	210	0.2	6.0	35 (3.4)	P2110S	106	30	3500	210

Модель	A1	B1	C	C1	D	D1	E (h7)	E1	F	F1	F2	G	G1	H	J	J1	K	K1	L1
P1452S	9	109.2	180	30	165	165	140	M6×1P	85	6-M10×1.5P	6-M8×1.25P	70	113.9	M60×2P	52	83	40	46	15
P1666S	9	120.7	209	35	190	190	168	M6×1P	95	12-M12×1.75P	6-M10×1.5P	85	125.4	M75×2P	66	99	40	46	15
P1881S	10.7	133.7	222	35	205	205	168	M6×1P	110	12-M12×1.75P	6-M10×1.5P	100	139.2	M90×2P	81	107.5	40	46	15
P2110S	12	152.2	266	35	240	240	200	M6×1P	135	12-M12×1.75P	6-M12×1.75P	125	158.5	M115×2P	106	125	40	46	15

Модель	H1	M1	N	N1	P	P1	Q	Q1	R1	S	S1	T	T1	U	U1	V max.	V min.	W max.	W1	W min.	X1	Z
P1452S	120	55	73	62	70	4	102	M6×1P	10.5	137	PT 1/2	130	4	155.7	201	17	-3	48.2	M58×1.5P	28.2	55.8	5
P1666S	145	70	88	64	73	4	117	M6×1P	10.5	161	PT 1/2	150	5	170.2	229	19	-3	50.2	M74×1.5P	28.2	71.8	5
P1881S	166	85	103	76	85	4	132	M6×1P	10.5	176	PT 1/2	175	5	189.2	240	21.1	-3.9	53.2	M89×2P	28.2	85.8	5
P2110S	201	110	133	85	96	4	166	M6×1P	10.5	210	PT 1/2	200	5	216.7	284	19	-11	58.2	M118×2P	28.2	114.8	5

Применение на станках с ЧПУ
Совместимость с оборудованием
Гидроцилиндры CHANDOX P-S Series благодаря сверхтонкой конструкции и увеличенному проходному отверстию устанавливаются на токарные станки с ЧПУ различных производителей, где требуется экономия пространства за шпинделем и работа с крупным прутком.
Основные бренды станков:
Takisawa — EX-108, EX-308, TS-4000YS
Tongtai — TNL, TNC, TMA, TMS-3800S/ST
Leadwell — LTC-20, LTC-25i, LTC-35, T-7A, T-8
HAAS — ST-10, ST-15, ST-20, ST-25, ST-30, ST-35
Litz — LT-350, LT-400, LT-520, LTC-3530
DMC — DL 22, DL 25, DL 30
GoodWay — GTS-150, GA-2000, GS-200

Типы станков
Токарные станки с ЧПУ (горизонтальные)
Токарно-фрезерные обрабатывающие центры
Автоматизированные производственные линии

Отрасли применения
Автомобилестроение — обработка деталей подвески, ступиц, валов
Подшипниковая промышленность — производство колец и сепараторов
Производство шпинделей — высокоточная обработка
Длительное резание и массовое производство

Совместимость и аналоги
Прямые аналоги
Гидроцилиндры CHANDOX P-S Series являются совместимыми аналогами продукции:
AutoStrong — близкие аналоги
Autogrip — близкие аналоги
TonFou — близкие аналоги
AutoClaws — близкие аналоги
Samchully — близкие аналоги

Совместимость и аналоги
Ключевое конкурентное преимущество гидроцилиндров CHANDOX P-S Series — их полная конструктивная и посадочная взаимозаменяемость с японскими цилиндрами Kitagawa серии SS (Super Thin). Это означает, что при замене вышедшего из строя оригинального цилиндра вам не потребуется дорабатывать посадочные места, менять тяговую трубу или переходные фланцы. Установка выполняется по принципу «plug-and-play» — снял старый, поставил новый.
Помимо прямой совместимости с Kitagawa SS-Series, гидроцилиндры P-S Series успешно применяются в качестве высококачественной альтернативы продукции других ведущих брендов станочной оснастки, включая AutoStrong, Autogrip, TonFou, AutoClaws и Samchully.

Ценности для производства
Сверхтонкая лёгкая конструкция
Снижает нагрузку на шпиндель и позволяет использовать цилиндр в стеснённых условиях.
Увеличенное проходное отверстие
Расширяет номенклатуру обрабатываемых заготовок.
Стабильная высокоскоростная работа
Обеспечивает точную и стабильную производительность гидравлических патронов при высокоскоростном вращении.
Повышенная безопасность
Встроенный обратный клапан сохраняет зажим даже при внезапных падениях давления.
Автоматизация производства
Идеально совместим с подающими устройствами и автоматизированными системами обработки.

Производитель
CHANDOX Precision Industrial Co., Ltd. — тайваньский производитель, основанный в 1983 году. Компания специализируется на выпуске высококачественных токарных патронов, гидроцилиндров и запасных частей. CHANDOX является одним из ведущих производителей гидравлических патронов в мире. Продукция сертифицирована по стандарту ISO9001-2015.

Модель CHANDOX P-S	Аналог Kitagawa SS-Series	Рекомендуемый патрон
P1452S	SS1452K	8″
P1666S	SS1666K	10″
P1881S	SS1881K	12″
P2110S	SS2110K	15″

Гидроцилиндры CHANDOX серия P-S — полые вращающиеся гидравлические цилиндры сверхтонкой конструкции

2. Увеличенное проходное отверстие: Благодаря большому открытому центру расширяется диапазон захвата прутка.

3. Встроенный обратный клапан: Встроенный обратный клапан позволяет эффективно предотвратить выброс заготовки при внезапной потере давления.

Назначение и конструктивные особенности

Ключевые особенности

Сверхтонкая и лёгкая конструкция

Увеличенное проходное отверстие

Большой открытый центр увеличивает диапазон захвата прутка, расширяя номенклатуру обрабатываемых заготовок.

Встроенный обратный клапан

Встроенный обратный клапан эффективно предотвращает выброс заготовки при внезапной потере давления.

Высокоскоростная работа

Цилиндры P-S рассчитаны на высокие скорости вращения — до 6500 об/мин у младших моделей.

Модельный ряд

Серия P-S включает модели с маркировкой S на конце, что указывает на принадлежность к сверхтонкой линейке. Основные модели:

P1452S — младшая модель, проходное отверстие 52 мм

P1666S — средняя модель, проходное отверстие 66 мм

P1881S — старшая модель, проходное отверстие 81 мм

P2110S — флагманская модель, проходное отверстие 106 мм

Полная таблица технических характеристик

Спецификации P-S Series (по данным CHANDOX)

Примечания:

Стандарт испытаний на утечку масла: давление 30 кгс/см² (2.94 МПа), температура масла 50°C.

Производитель оставляет за собой право изменять спецификации без предварительного уведомления.

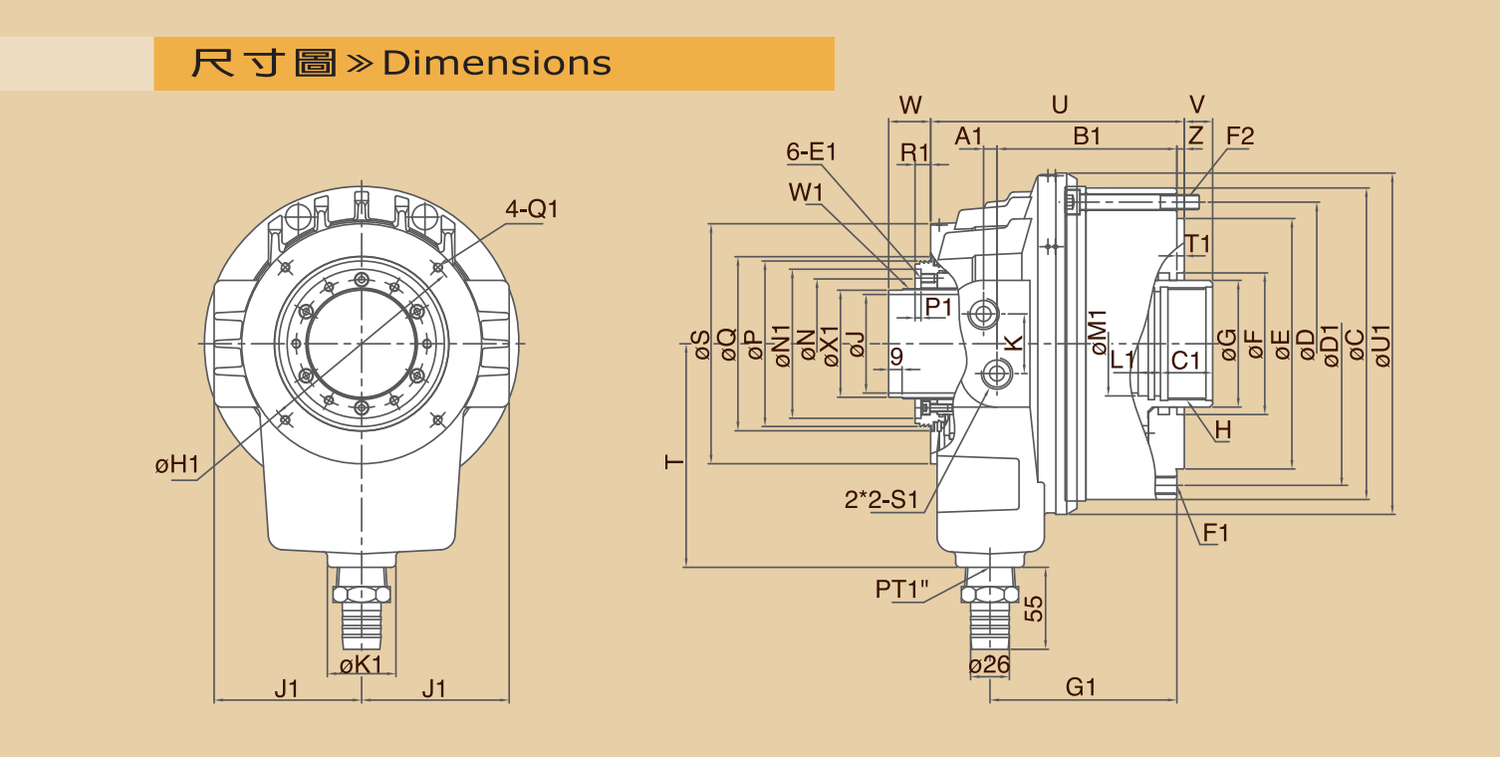

Полная таблица геометрических размеров

Габаритные размеры P-S Series

Дополнительные геометрические размеры

Применение на станках с ЧПУ

Совместимость с оборудованием

Основные бренды станков:

Takisawa — EX-108, EX-308, TS-4000YS

Tongtai — TNL, TNC, TMA, TMS-3800S/ST

Leadwell — LTC-20, LTC-25i, LTC-35, T-7A, T-8

HAAS — ST-10, ST-15, ST-20, ST-25, ST-30, ST-35

Litz — LT-350, LT-400, LT-520, LTC-3530

DMC — DL 22, DL 25, DL 30

GoodWay — GTS-150, GA-2000, GS-200

Типы станков

Токарные станки с ЧПУ (горизонтальные)

Токарно-фрезерные обрабатывающие центры

Автоматизированные производственные линии

Отрасли применения

Автомобилестроение — обработка деталей подвески, ступиц, валов

Подшипниковая промышленность — производство колец и сепараторов

Производство шпинделей — высокоточная обработка

Длительное резание и массовое производство

Совместимость и аналоги

Прямые аналоги

Гидроцилиндры CHANDOX P-S Series являются совместимыми аналогами продукции:

AutoStrong — близкие аналоги

Autogrip — близкие аналоги

TonFou — близкие аналоги

AutoClaws — близкие аналоги

Samchully — близкие аналоги

Совместимость и аналоги

Ценности для производства

Сверхтонкая лёгкая конструкция

Снижает нагрузку на шпиндель и позволяет использовать цилиндр в стеснённых условиях.

Увеличенное проходное отверстие

Расширяет номенклатуру обрабатываемых заготовок.

Стабильная высокоскоростная работа

Обеспечивает точную и стабильную производительность гидравлических патронов при высокоскоростном вращении.

Повышенная безопасность

Встроенный обратный клапан сохраняет зажим даже при внезапных падениях давления.

Автоматизация производства

Идеально совместим с подающими устройствами и автоматизированными системами обработки.

Производитель
