Габаритные размеры

Пояснения к габаритным размерам

Габаритные размеры — это ключевые параметры, определяющие возможность установки цилиндра на конкретный станок. Ниже приведены пояснения к основным размерам из таблицы:

ØC (наружный диаметр) — определяет, поместится ли цилиндр в отведённое пространство за шпинделем. Для SH-10036 он идентичен старой модели (135 мм), что гарантирует установку без доработок. SD-13546 имеет больший диаметр — 165 мм, что требует проверки свободного пространства.

ØD (диаметр фланца) — размер посадочного фланца. SYH-1036 и SH-10036 имеют 115 мм, SD-13546 — 130 мм.

ØJ (проходное отверстие) — у SYH-1036 и SH-10036 — 36 мм, у SD-13546 — 46 мм.

V max. / V min. (ход поршня) — у SYH-1036 — 15/0 мм, у SH-10036 — 12/0 мм, у SD-13546 — 25/0 мм.

H max. (резьба тяги) — M42×1.5 для SYH-1036 и SH-10036, M52×2.0 или M55×2.0 для SD-13546.

Совместимость

Аналоги от других производителей

Помимо собственных аналогов Samchully, для модели SYH-1036 существует прямая совместимость с продукцией других известных брендов:

Kitagawa® — полный аналог S-1036. Компании Samchully и Kitagawa на протяжении многих лет сотрудничали по OEM-соглашению, поэтому многие модели являются взаимозаменяемыми.

Другие бренды — на рынке представлены аналоги от производителей Autogrip, Forkardt, Berg, SMW. Однако при подборе таких аналогов необходимо тщательно сверять все технические параметры: резьбу тяги, посадочные размеры, усилие и частоту вращения.

Патроны Samchully

Гидроцилиндр SYH-1036 рекомендуется для использования с патроном HS-05 (5-дюймовый патрон). При замене на SH-10036 совместимость с этим патроном сохраняется. Для SD-13546 требуется проверка соответствия по резьбе и ходу.

Станки с ЧПУ

Цилиндры Samchully серии SYH устанавливались на токарные станки с ЧПУ следующих производителей:

HYUNDAI WIA — модели KIA TURN, HYUNDAI-KIA SKT, HYUNDAI HIT

DOOSAN (DN Solutions) — модели LYNX, PUMA, ACE

HWACHEON — модели Hi-TECH 200, 300, 350

SMEC — модели SL 2000, SL 3000

DMC — модели DL 25, DL 25SY

Рекомендации по замене

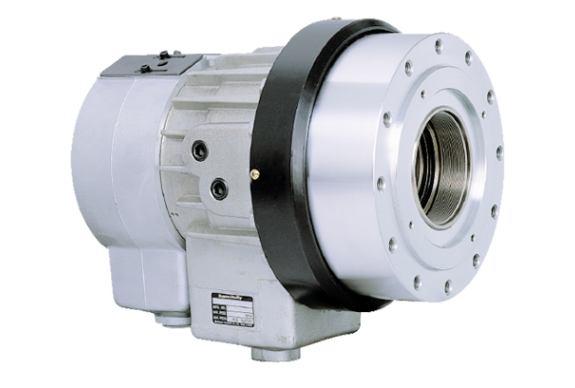

Модель SYH-1036 снята с производства. Для замены рекомендуется использовать современные гидроцилиндры Samchully. Ниже приведены ключевые рекомендации по выбору аналога:

Вариант 1: SH-10036 (предпочтительная замена)

Преимущества: Полное сохранение резьбы тяги M42×1.5, идентичные габаритные размеры (ØC=135 мм, ØD=115 мм), отсутствие необходимости в переделке крепёжных элементов. Усилие и частота вращения полностью совпадают со старой моделью.

Особенности: Ход поршня уменьшен с 15 до 12 мм (на 3 мм), что может незначительно сократить величину раскрытия кулачков патрона.

Рекомендация: Оптимальный выбор для замены без доработок.

Вариант 2: SD-13546 (альтернативная замена)

Преимущества: Увеличенное проходное отверстие (46 мм) и ход поршня (25 мм), более высокое усилие (47 кН на толчок и 44 кН на тягу), что позволяет обрабатывать более крупные заготовки и повышает надёжность зажима.

Особенности: Требуется проверка совместимости по резьбе тяги (M52×2.0 или M55×2.0 вместо M42×1.5), может потребоваться замена тяговой трубы или использование переходника. Габаритные размеры также отличаются (ØC=165 мм, ØD=130 мм), что может потребовать доработки посадочного места.

Рекомендация: Подходит, если требуется расширение технологических возможностей и есть возможность адаптировать систему.

Вариант 3: Kitagawa S-1036

Преимущества: Полный аналог SYH-1036, взаимозаменяемость по всем параметрам.

Особенности: Производство Kitagawa, может иметь более высокую цену и другие сроки поставки.

Производитель

Компания Samchully Machinery Co., Ltd. — южнокорейский производитель, основанный в 1974 году. За тридцать лет работы компания зарекомендовала себя как производитель высококачественного крепежного инструмента, пользующегося устойчивым спросом в различных промышленных секторах. Samchully стала одной из первых южнокорейских компаний, получивших сертификат соответствия международным стандартам качества, что подтверждает её неизменную приверженность высоким стандартам производства.
