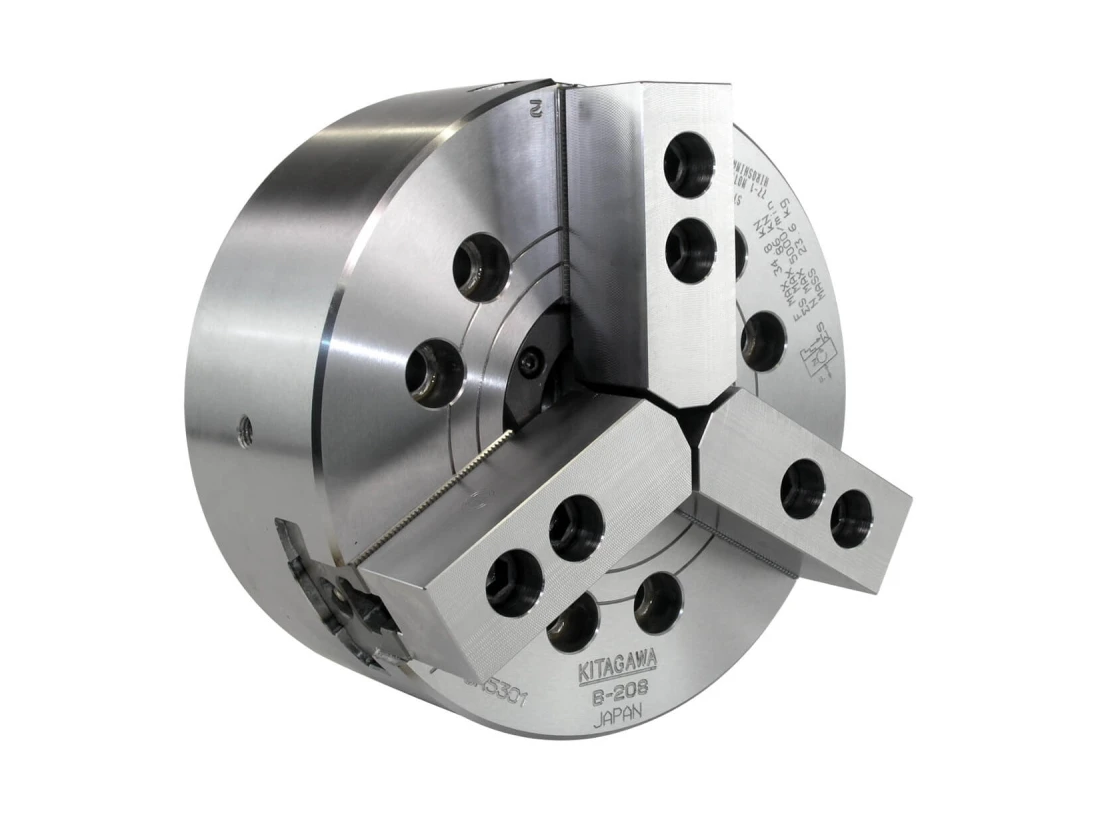

Токарный патрон Kitagawa B-208 (8″, 210 мм) — купить гидравлический 3-кулачковый патрон
Для каких задач применяется B-208
Kitagawa B-208 — это восьмидюймовый гидравлический патрон с открытым центром, который является самым популярным размером в линейке B-200. Восемь дюймов диаметра и сквозной канал 52 мм — это тот оптимум, который позволяет обрабатывать пруток диаметром до 48 мм на станках среднего класса без покупки более крупной оснастки.
Ключевое отличие B-208 от младшего B-206 — увеличенное проходное отверстие (52 мм против 45 мм) и более высокое усилие зажима (86 кН против 57 кН). Это даёт возможность работать с заготовками большего диаметра и применять более интенсивные режимы резания. Максимальная частота вращения — 5000 об/мин, что вполне достаточно для большинства операций на современных токарных центрах с ЧПУ.
Отрасли и типовые детали: автомобильные компоненты (ступицы, фланцы, корпуса подшипников), детали гидравлики и пневматики, трубная арматура, крепёж, валы и оси среднего диаметра. Патрон отлично зарекомендовал себя как на токарных центрах, так и на многофункциональных станках типа «mill-turn».
Совместимость: B-208 — прямой аналог Samchully HS-08 и CHANDOX OP-208. Вся оснастка (кулачки, фланцы, Т-гайки) от этих брендов подходит без доработок.
Купить Kitagawa B-208
Цена: 199 900 ₽ с НДС
Наличие: ✅ Под заказ, срок поставки до 3 недель
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Технические характеристики B-208
| Параметр | Значение |
| Модель | B-208 |
| Размер (диаметр) | 8″ (210 мм) |
| Тип | 3-кулачковый, клиновой, гидравлический |
| Проходное отверстие | 52 мм |
| Макс. диаметр зажима | 210 мм |
| Мин. диаметр зажима | 13 мм |
| Ход кулачка на диаметр | 7.4 мм |
| Ход плунжера | 16 мм |
| Макс. тянущее усилие | 34.8 кН (3549 кгс) |
| Макс. статическое усилие зажима | 86 кН (8769 кгс) |
| Макс. частота вращения | 5000 об/мин |
| Вес | 22.3 кг |
| Момент инерции | 0.170 кг·м² |
| Макс. рабочее давление | 2.65 МПа (27.0 кгс/см²) |
| Рекомендуемый гидроцилиндр | S1552 |
| Твёрдые кулачки | HB08A1 |
| Мягкие кулачки | SB08B1 |
Скачать каталог патронов серии B-200
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов Kitagawa B-200. В нём собраны:
Технические характеристики всех моделей (B-204, B-205, B-206, B-208, B-210, B-212, B-215)
Полные таблицы геометрических размеров
Диаграммы фактической силы зажима
Информация о совместимости с гидроцилиндрами Kitagawa (F0933H, S1246, S1552, S1875, S2091, F2511H)
Таблицы аналогов Samchully HS, CHANDOX P, AutoStrong, AutoGrip, Tonfou, Seoam, Howa, ROHM, SMW-Autoblok, SCHUNK, Forkardt, Fuerda
Данные по кулачкам (HB04N1, SJ04N1 и др.), Т-гайкам и переходным фланцам
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Технические характеристики серии B-200
| Параметр / Модель | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| Проходное отверстие, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| Макс. диаметр зажима, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| Мин. диаметр зажима, мм | 7 | 12 | 16 | 13 | 31 | 34 | 50 |
| Ход кулачка на диаметр, мм | 5.4 | 5.4 | 5.5 | 7.4 | 8.8 | 10.6 | 10.6 |
| Ход плунжера, мм | 10 | 10 | 12 | 16 | 19 | 23 | 23 |
| Макс. тянущее усилие, кН | 14 | 17.5 | 22 | 34.8 | 43 | 55 | 98 |
| Макс. усилие зажима, кН | 28.5 | 36 | 57 | 86 | 111 | 144 | 249 |
| Макс. частота вращения, об/мин | 8000 | 7000 | 6000 | 5000 | 4200 | 3300 | 2800 |
| Вес, кг | 4.0 | 6.7 | 11.9 | 22.3 | 34.5 | 55.3 | 116.0 |
| Момент инерции, кг·м² | 0.007 | 0.018 | 0.058 | 0.170 | 0.315 | 0.738 | 2.20 |
| Макс. рабочее давление, МПа | 2.80 | 3.43 | 2.80 | 2.65 | 2.70 | 2.70 | 3.30 |
| Рекомендуемый гидроцилиндр | F0933H | F0933H | S1246 | S1552 | S1875 | S2091 | F2511H |
| Твёрдые кулачки | HB04N1 | HB04N1 | HB06B1 | HB08A1 | HB10A1 | HB12N1 | HB15N1 |
| Мягкие кулачки | SJ04N1 | SJ05N1 | SJ06L1A | SJ08B1 | SJ10B1 | SJ12N1 | SJ15N1 |
Чертеж Cерия B-200
Геометрические размеры серии B-200
| Модель / Размер | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| A, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| B, мм | 59 | 60 | 81 | 91 | 100 | 110 | 147 |
| C(H6), мм | 85 | 110 | 140 | 170 | 220 | 220 | 300 |
| D, мм | 70.6 | 82.6 | 104.8 | 133.4 | 171.4 | 171.4 | 235 |
| E | 3-M10 | 3-M10 | 6-M10 | 6-M12 | 6-M16 | 6-M16 | 6-M20 |
| F, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| G max. | 3.5 | 1 | 11 | 14.5 | 8.5 | 8 | 23 |
| G min. | -6.5 | -9 | -1 | -1.5 | -10.5 | -15 | 0 |
| H, мм | 17.5 | 20 | 19 | 20.5 | 25 | 28 | 35 |
| J, мм | 12 | 12 | 20 | 30 | 45 | 50 | 50 |
| K, мм | 38 | 45 | 60 | 66 | 94 | 108 | 120 |
| L (резьба тяги) | M32×1.5 | M40×1.5 | M55×2 | M60×2 | M85×2 | M100×2 | M110×2 |
| M, мм | 24 | 26 | 29 | 39 | 43 | 51 | 61 |
| N, мм | 49.5 | 54 | 66 | 95 | 110 | 111 | 135 |
| P, мм | 14 | 14 | 20 | 25 | 30 | 30 | 43 |
| Q max. | 11.25 | 19.75 | 22.75 | 29.75 | 33.75 | 45.75 | 54.75 |
| Q min. | 6.75 | 7.75 | 9.25 | 14.75 | 14.25 | 15.75 | 20.25 |
| R max. | 23 | 26.5 | 32 | 38.7 | 51 | 61.3 | 70 |
| R min. | 20.3 | 23.8 | 29.25 | 35 | 46.6 | 56 | 64.7 |
| S, мм | 23 | 23 | 26 | 35 | 40 | 50 | 50 |
| T, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| U, мм | 10 | 10 | 12 | 14 | 16 | 21 | 25.5 |
| V, мм | 15.5 | 15 | 16 | 20 | 22 | 23 | 31 |
| W, мм | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| X, мм | — | — | M6×10 | M6×12 | M8×15 | M8×15 | M10×16 |
| Y, мм | — | — | 116 | 150 | 190 | 190 | 260 |
Взаимозаменяемость с другими брендами
Kitagawa B-208 — это отраслевой стандарт для 8-дюймовых токарных патронов. Аналоги от других производителей строятся по его посадочным размерам, что позволяет заменять патроны без токарных работ и переходников.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-208 | Эталонная модель |
| Samchully | HS-08 | Полная взаимозаменяемость |
| CHANDOX | OP-208 | Полная взаимозаменяемость |
| AutoStrong | N-208 | Полная взаимозаменяемость |
| AutoGrip | 3H-08 | Прямой кросс к Kitagawa B208 |
| Tonfou | TF3B-8 | Полная взаимозаменяемость |
| Seoam | CAH-08 | Полная взаимозаменяемость |
| Howa | HOB-08 | Полная взаимозаменяемость |
| ROHM | KFD-HE 210 | Совместимость по оснастке |
| SMW-Autoblok | BH-M 210 / BH-D 210 | Совместимость по оснастке |
| SCHUNK | ROTA NC 210 | Совместимость по оснастке |
| Forkardt | KFD 210 / KFH 210 | Совместимость по оснастке |
| Fuerda | SC-8-210 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца — в редких модификациях они могут отличаться.
На какие станки устанавливается B-208
Kitagawa B-208 — 8-дюймовый патрон, который широко применяется на токарных станках с ЧПУ среднего класса, включая многофункциональные станки типа «mill-turn». Ниже — модели, где он встречается штатно или как опция.
Японские производители станков
Mazak
Патроны серии B-200, включая B-208, применяются на токарных станках Mazak Quick Turn (например, QTN-10 I, QT-8) со шпинделем A2-6.
DMG Mori (Mori Seiki)
На токарном станке DMG Mori NLX1500SY/500 используется патрон Kitagawa B208 с патроном-цангой Hainbuch Spanntop mini 52.
Okuma
На станке Okuma Multus B300 (2008 г.в.) установлен 8-дюймовый патрон Kitagawa B-208 со шпинделем A2-6. Также применяется на Okuma Multus B250 II (BB208).
Nakamura-Tome
На станке Nakamura Tome WT250 (2005 г.в.) установлен патрон Kitagawa B208 на главном шпинделе.
Haas
На токарном центре Haas SL20T (2005 г.в.) установлен патрон Kitagawa B-208 с 2-дюймовой пропускной способностью прутка.
Okuma
На токарном станке Okuma Heritage ESL8II установлен патрон Kitagawa B-208.
Тайваньские производители станков
Tongtai
Модели HS-22[M], TC-1500[M], TGL-15 имеют шпиндель A2-6 и могут комплектоваться патроном B-208.
Leadwell
Станок T-6 со шпинделем A2-6 и 8-дюймовым патроном.
Litz
Токарный станок LT-400 со шпинделем A2-6.
Goodway
Серии GLS-2000 (A2-6), GS-280 (A2-6).
Вывод: Kitagawa B-208 — универсальный патрон для токарных станков с ЧПУ класса 8 дюймов. Основные бренды: Mazak, DMG Mori, Okuma, Nakamura-Tome, Haas (Япония и США) и Tongtai, Leadwell, Litz, Goodway (Тайвань). Для монтажа на другие станки достаточно, чтобы посадочное место соответствовало стандарту A2-6.
Опции для B-208
1. Переходные фланцы для крепления на шпиндель
Патрон B-208 поставляется с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 нужен переходной фланец.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-6 | Фланец для шпинделя A2-6 | Для станков с шпинделем A2-6 |
Примечание: Готовое решение — B-208A6 (с фланцем A2-6).
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки SB08B1 | Комплект сырых кулачков для B-208 | SB08B1 |
| Универсальные KSJ-08 | Комплект сырых кулачков для патронов 8″ | KSJ-08 |
Совместимость: Сырые кулачки подходят для патронов Samchully HS-08, AutoStrong N-208, CHANDOX OP-208, ROHM, SMW AUTOBLOCK.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HB08A1 | Комплект закалённых кулачков для B-208 | HB08A1 |
| Универсальные K-8CD-HJ | Комплект закалённых кулачков для патронов 8″ | K-8CD-HJ |
Совместимость: Закалённые кулачки подходят для патронов Kitagawa B-208, Samchully HS-08, AutoStrong и других аналогов.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| TNS-B208 | Комплект Т-гаек для патронов 8″ | Для B-208, HS-08, Kitagawa B-208 |
Примечание: Т-гайки Kitagawa полностью совместимы с продукцией Samchully, AutoStrong, Autogrip, TonFou, Chandox и других брендов.

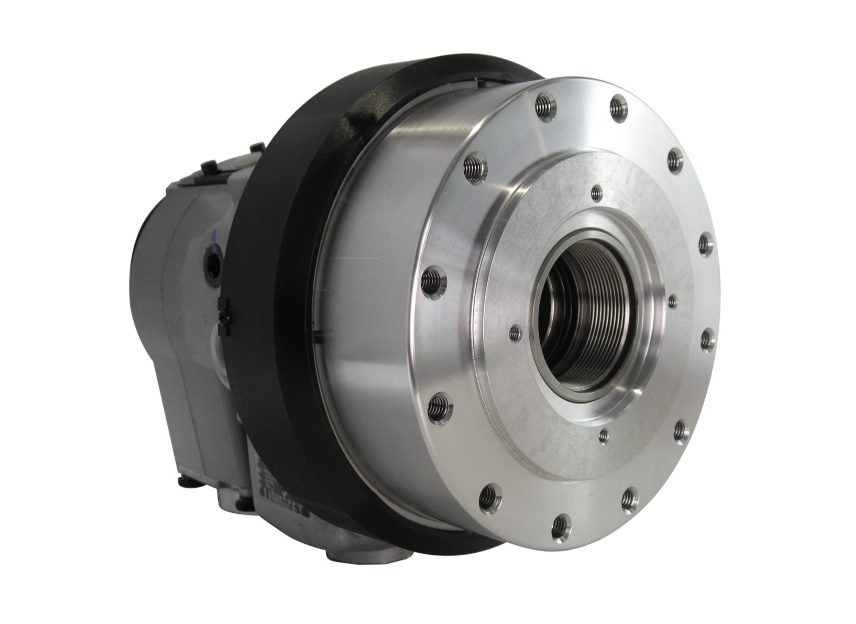

Совместимость с гидроцилиндрами
Для корректной работы патрона B-208 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| S1552 | M60×2 | Стандартный гидроцилиндр Kitagawa |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать S1552.
