Поворотный стол GSA+ для ЧПУ: как выбрать 4-ю ось

🔥 Как выбрать 4-ю ось для ЧПУ:
1️⃣ Проверьте диаметр планшайбы, высоту центра и максимальную нагрузку стола GSA+.
2️⃣ Выберите тип привода: #червячный для жёсткой черновой обработки или #роликовый для ювелирной точности и скорости.
3️⃣ Убедитесь в совместимости с вашей стойкой управления (Fanuc, Siemens, Heidenhain, Mitsubishi).

1. История бренда: почему GSA+?
Истоки качества: В отличие от новичков, GSA Technology производит оборудование с 1978 года на Тайване. В 2013 году на выставке TIMTOS компания подтвердила статус крупнейшего производителя поворотных столов, заключив эксклюзивное соглашение с российским дистрибьютором.
Бывший бренд назывался Goldensun, сегодняшнее имя GSA+ означает «Goldensun» + «А+» (высший сорт). Это ребрендинг, выросший не из маркетинга, а из реального желания делать лучшую продукцию.
Основан в 1978 году под именем Golden Sun. В 2008 году проведён ребрендинг в GSA+ (Goldensun + A+ – высший сорт по тайваньской классификации). Сегодня производство в Тайчжуне, поставки более чем в 30 стран, технологическое партнёрство с японской компанией SANKYO (роликовые передачи) и прямая интеграция с Fanuc, Siemens, Mitsubishi.

2. Экономическая целесообразность установки поворотного стола
Сокращение количества установок детали с 3–5 до одной → снижение трудозатрат до 70%. Исключение погрешностей переустановки (погрешность ухода баз снижается с 0,05 мм до 0,01 мм). Возможность обработки деталей, ранее требовавших 5-осевого станка.

Пример из практики компании
Деталь «поводок», сталь 45. Обработка на 3-осевом станке: 5 установок, цикл 2 часа. С применением поворотного стола GSA+ CNC‑250R: одна установка, цикл 25 минут. Производительность выросла в 4,8 раза.

3. Какой привод ЧПУ выбрать: Червячный, Роликовый или Прямой привод?

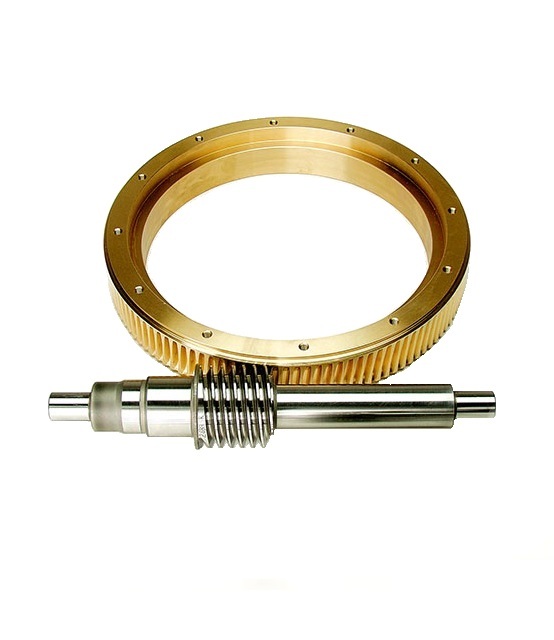

3.1. Червячный привод (Worm Drive)
Материалы: закалённый стальной червяк + червячное колесо из бронзо-никелевого сплава.
Преимущества: высокая жёсткость на кручение (до 600 Н·м), самоторможение, устойчивость к вибрациям, доступная цена.
Рекомендуется для фрезерования стали, чугуна, титана, тяжёлых режимов резания.

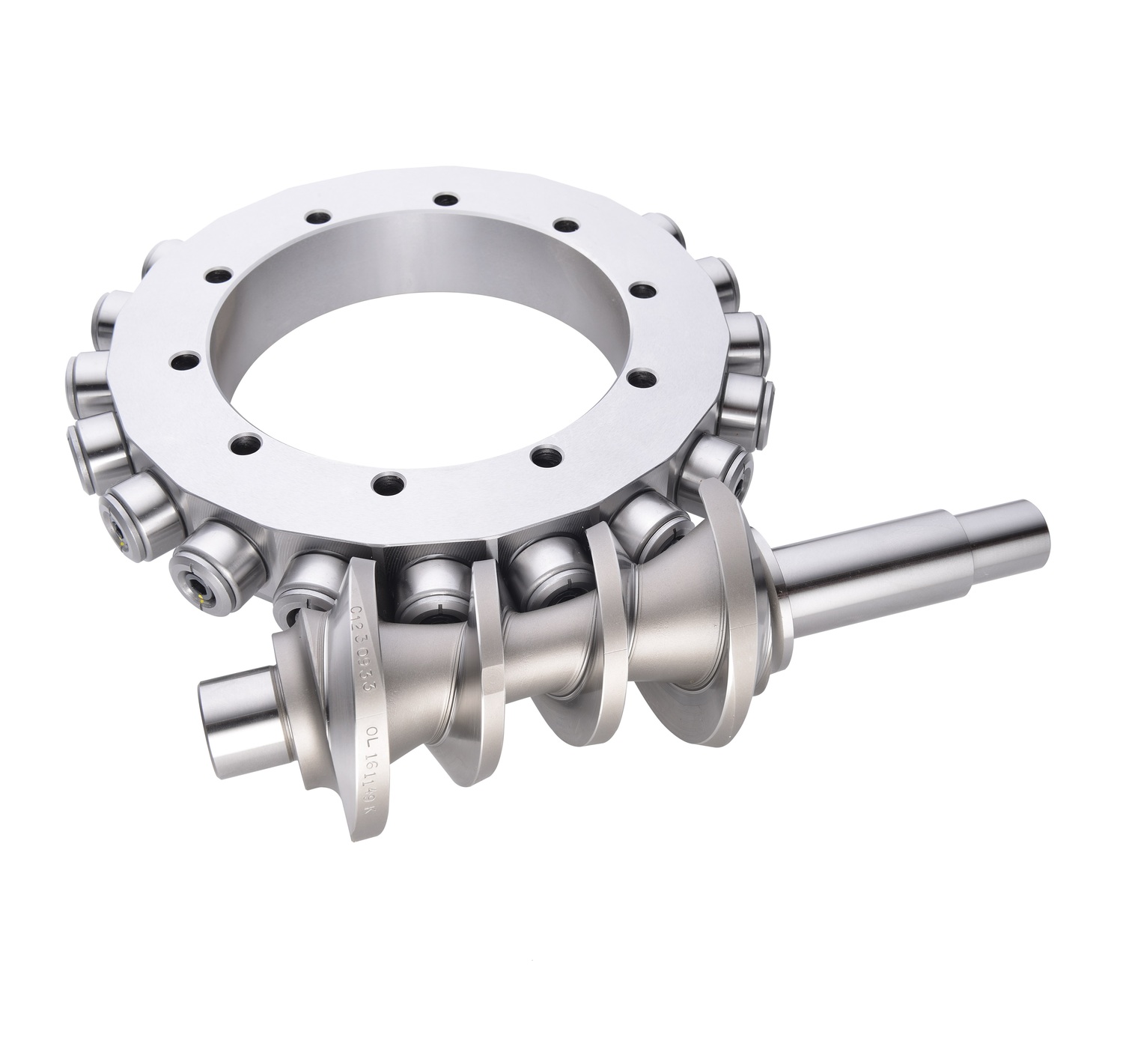

3.2. Роликовая передача (Roller Gear Cam)
Совместная разработка GSA+ и SANKYO (Япония). Механизм без зазоров.
Преимущества: нулевой люфт, высокая скорость вращения (до 200 об/мин), плавность хода.
Рекомендуется для 5-осевых центров, высокоскоростной обработки алюминия и композитов, чистовых операций.

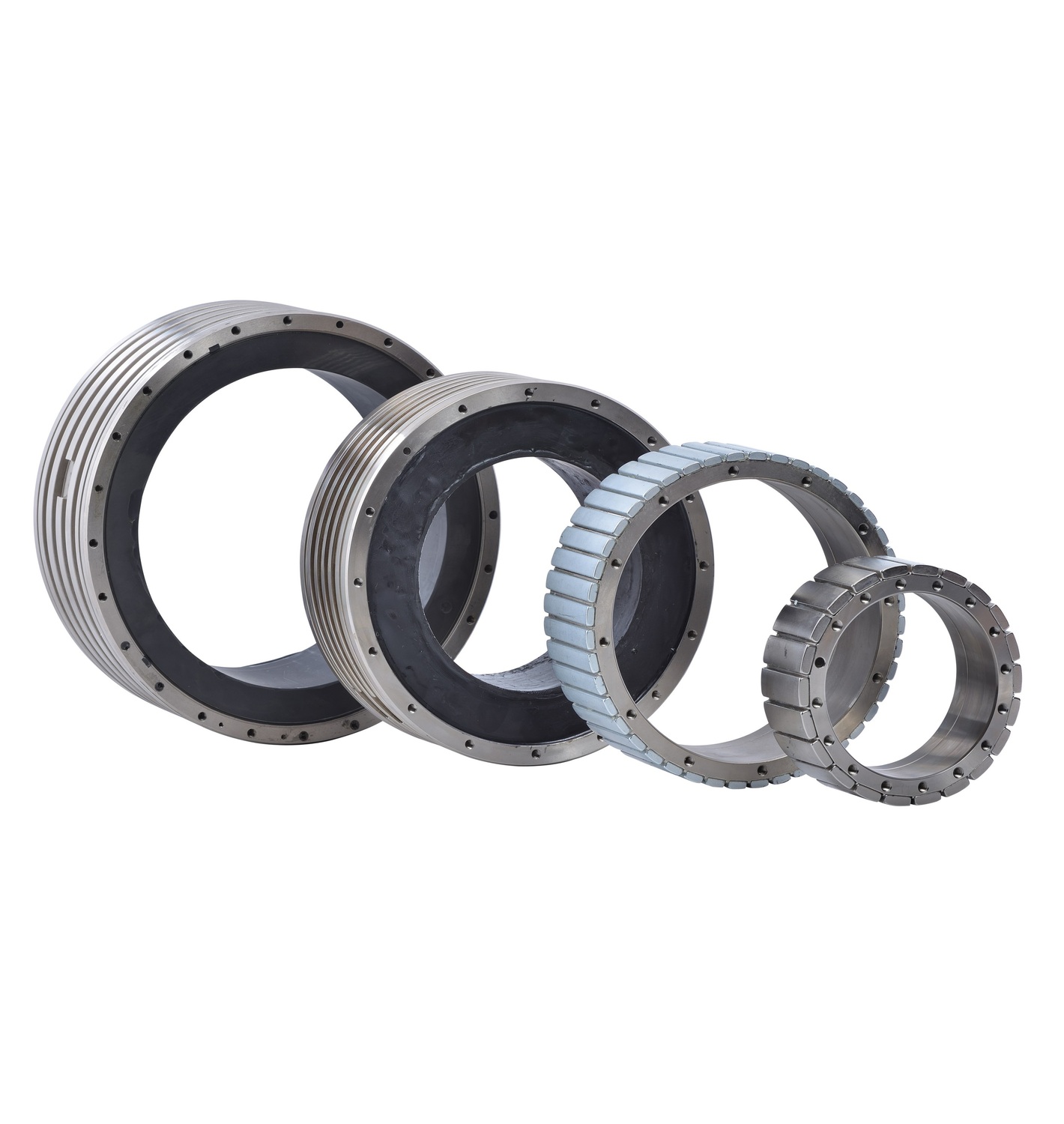

3.3. Прямой привод (Direct Drive)
Сервомотор напрямую соединён с планшайбой.
Преимущества: минимальная высота, высокое быстродействие.
Ограничения: меньший крутящий момент, отсутствие самоторможения, требуется внешний тормоз.
Рекомендуется для гравировки, лазерной резки, обработки цветных металлов в лёгких режимах.

4. Технические параметры, определяющие выбор
4.1. Диаметр планшайбы и высота центра
Для стандартных деталей до 200 мм – модели CNC‑200 (Ø200 мм) и CNC‑250R (Ø250 мм). Высота центра CNC‑250R – 185 мм, подходит к большинству вертикальных обрабатывающих центров.

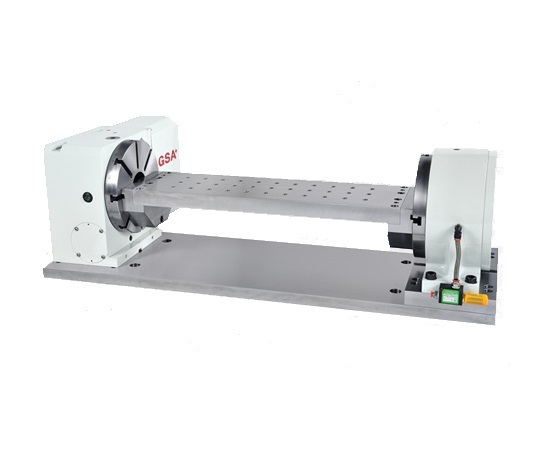

4.2. Допустимая нагрузка и момент на валу (на примере CNC‑250R)
Вертикальная нагрузка – 150 кг, радиальное усилие – до 1450 кг. Момент зажима: пневматический – 47 кг·м, гидравлический – 94 кг·м. Для тяжёлого резания обязателен гидрозажим.

4.3. Точность позиционирования и люфт
Точность позиционирования CNC‑250R – 15 угловых секунд, повторяемость – ±4 угловые секунды. Люфт регулируется конструкцией сдвоенного червяка без разбора узла. На новых столах люфт не превышает 1–2 угловых минут.

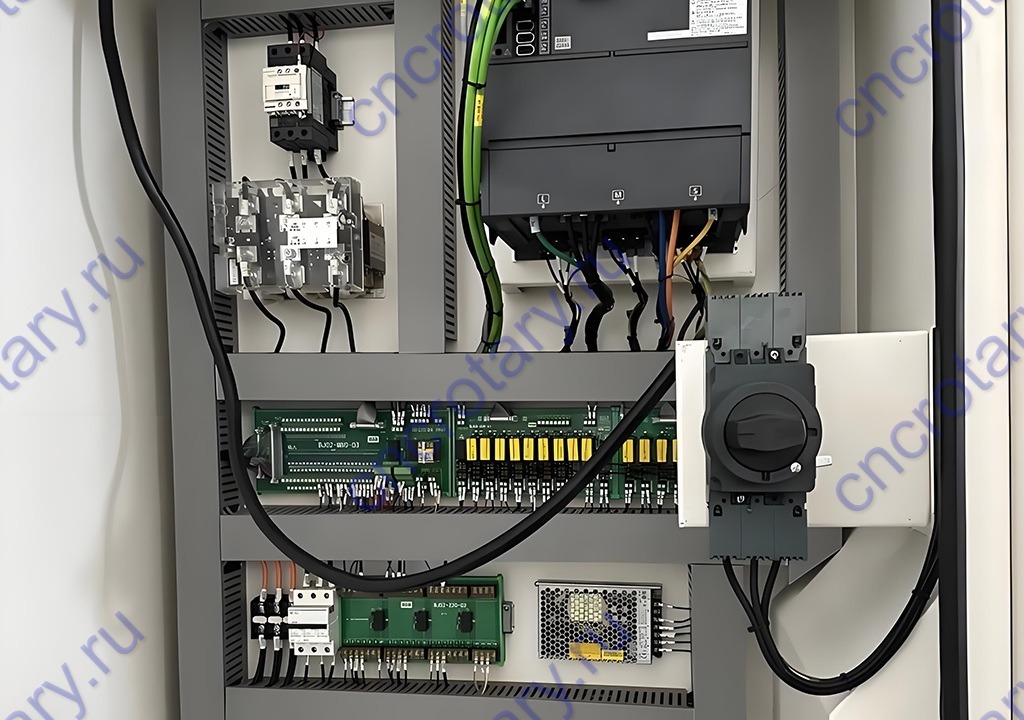

5. Совместимость с системами ЧПУ
GSA+ проектирует столы под распространённые стойки. Подключение 1:1 к:
• Fanuc (αi series)
• Siemens (1FK7060, 1FK7080, Drive‑CliQ)
• Heidenhain (QSY series, EnDat)
• Mitsubishi Meldas (HF series)
• Аналоговые / импульсные (±10В, шаг/направление) для модернизации старых станков.
Дополнительно: компания предоставляет постпроцессоры для Mastercam, SolidCAM, NX, PowerMILL, ArtCAM; удалённую помощь в настройке 4-й оси; выезд специалиста для пусконаладки.

6. Преимущества работы с GSA+ через нашу компанию
• Ресурс червячной пары повышен за счёт бронзо-никелевого сплава.
• Регулировка люфта без демонтажа стола (Dual‑Lead Worm).
• Конические роликоподшипники в опорах планшайбы – выдерживают ударные нагрузки.
• Прямые поставки со склада в РФ: от 3–5 дней. Доставка под заказ с Тайваня – 45–60 дней.
• Полная документация на русском языке (паспорта, схемы, инструкции).

7. Чек-лист для отдела закупок и технолога
Перед заказом поворотного стола GSA+ проверьте:
□ Диаметр планшайбы и высота центра соответствуют вашему станку.
□ Тип привода: червячный – для силовой обработки, роликовый – для высокой точности.
□ Точность позиционирования не хуже 15 угловых секунд.
□ Зажим: гидравлический (для глубины резания >3 мм по стали) или пневматический.
□ Совместимость со стойкой ЧПУ (сообщите марку и модель контроллера).
Бесплатно: проверка возможности установки стола на ваш станок по фото шильдика и модели.

8. Сервис и поддержка
Гарантия 12 месяцев на механическую часть и электронику. Обмен неисправного изделия в первые 14 дней. Постгарантийное обслуживание: регулировка червяка, замена подшипников и уплотнений, поставка оригинальных запчастей (червячные колёса, валы, энкодеры, тормозные муфты).

9. Как получить коммерческое предложение
Направьте запрос одним из способов:
Заявка через форму на сайте (раздел «Каталог» → выбрать модель → кнопка «Запросить цену»).
Email с указанием модели стола, параметров (диаметр, тип привода, зажим), марки станка ЧПУ и желаемой даты поставки.
Звонок в офис (в рабочее время по МСК).
Предоставляемые документы: коммерческое предложение, договор поставки, гарантийный талон, паспорт и инструкция на изделие.
