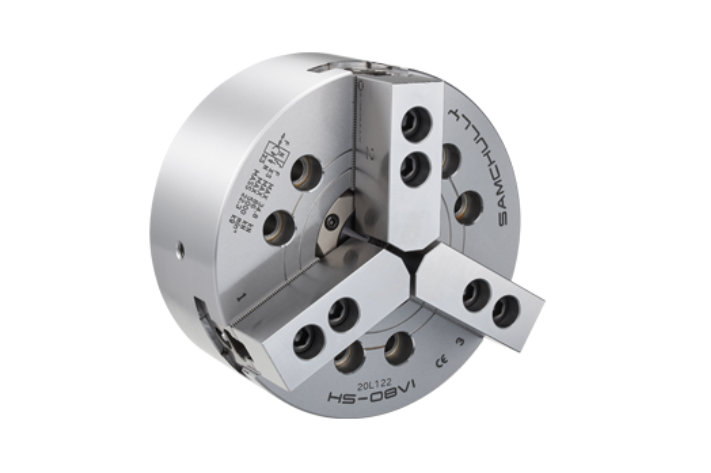

Стандартный 3-кулачковый высокоскоростной патрон с открытым центром
Применение / Преимущества для покупателя
Стандартный высокоскоростной 3-кулачковый клиновой гидравлический патрон с открытым центром.
Технические особенности
Передача усилия зажима через клиновой механизм
Термообработка для обеспечения максимальной точности и увеличения срока службы патрона

Лучшее решение для вашего токарного станка
Серия HS — это самые востребованные гидравлические патроны Samchully. Если вам нужен надёжный, точный и долговечный патрон для обработки прутка и штучных заготовок — вы пришли по адресу. Патроны HS работают на станках Doosan, Hyundai WIA, HAAS, HWACHEON, SMEC, DMC и многих других.
Почему клиенты выбирают HS:
Мгновенная готовность к работе — патроны поставляются с кулачками и ключами в комплекте
Экономия времени — открытый центр позволяет обрабатывать длинномерные заготовки без переустановки
Снижение затрат — полная взаимозаменяемость с Kitagawa B-Series, используйте любую оснастку
Минимум простоев — надёжная конструкция выдерживает интенсивную эксплуатацию
Самое важное: Мы предлагаем самые низкие цены на рынке и короткие сроки поставки. Для получения точной стоимости перейдите в карточку нужной модели или свяжитесь с нами.

Три причины купить патроны Samchully HS у нас
1. Самые низкие цены
Мы работаем напрямую с производителем и держим минимальную наценку. Вы получаете оригинальный патрон Samchully по цене, которая ниже, чем у конкурентов. Сравните — и вы увидите разницу.
2. Наличие на складе в Москве
Большинство моделей есть в наличии на складе в Москве. Отправка в день заказа. Если нужной модели нет в наличии — привезём под заказ в кратчайшие сроки (2–3 недели). Не ждите месяцами — мы работаем быстро.
3. Подбор под ваш станок
Не уверены, какая модель подойдёт? Наши инженеры помогут подобрать идеальный вариант с учётом модели станка, диаметра прутка и ваших задач. Бесплатно и без обязательств.

Токарный патрон Samchully HS-05 (5″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия для станков с ЧПУ. Диаметр патрона 135 мм, проходное отверстие 33 мм, ход плунжера 10 мм. Максимальное статическое усилие зажима 36 кН (3671 кгс), допустимое тянущее усилие 17.5 кН (1784 кгс). Частота вращения до 7000 об/мин, вес 6.7 кг, момент инерции 0.69 Н·м², резьба тяги M40×1.5. Полная взаимозаменяемость с Kitagawa B-205. Совместим с гидроцилиндрами SYH-1036, SH-10036, SD-13546. Модификации: HS-05A4 / HS-05A5 (адаптерный фланец), HS-05V1 (высокоскоростная). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги. Применяется на станках Doosan, Hyundai WIA, HAAS.

Токарный патрон Samchully HS-06 (6″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия для станков с ЧПУ. Диаметр патрона 169 мм, проходное отверстие 46 мм, ход плунжера 12 мм. Максимальное статическое усилие зажима 57 кН (5812 кгс), допустимое тянущее усилие 22 кН (2243 кгс). Частота вращения до 6000 об/мин, вес 13.7 кг, момент инерции 2.45 Н·м². Полная взаимозаменяемость с Kitagawa B-206. Совместим с гидроцилиндрами SH-13046 (SYH-1246) и SD-13546. Модификации: HS-06A5 (адаптерный фланец A2-5), HS-06V1 (высокоскоростная). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги. Применяется на станках Doosan, Hyundai WIA, HAAS среднего размера.

Токарный патрон Samchully HS-06V1 (6″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия. Диаметр патрона 169 мм, проходное отверстие 46 мм, ход плунжера 12 мм. Максимальное статическое усилие зажима 57 кН (5812 кгс), допустимое тянущее усилие 22 кН (2243 кгс). Частота вращения до 6000 об/мин, вес 11.9 кг, момент инерции 2.26 Н·м². Резьба тяги M55×2. Полная взаимозаменяемость с Kitagawa B-206. Совместим с гидроцилиндром SH-13046 (SYH-1246). Модификация V1 с оптимизированной конструкцией для высокоскоростной обработки. В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-08 (8″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия для станков с ЧПУ. Диаметр патрона 210 мм, проходное отверстие 52 мм, ход плунжера 16 мм. Максимальное статическое усилие зажима 86 кН (8769 кгс), допустимое тянущее усилие 34.8 кН (3549 кгс). Частота вращения до 5000 об/мин, вес 22.3 кг, момент инерции 6.67 Н·м². Полная взаимозаменяемость с Kitagawa B-208. Совместим с гидроцилиндром SH-15052 (SYH-1552). Модификации: HS-08A6 (адаптерный фланец A2-6), HS-08V1 (высокоскоростная). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-08V1 (8″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия для станков с ЧПУ. Диаметр патрона 210 мм, проходное отверстие 52 мм, ход плунжера 16 мм, ход кулачка на диаметр 7.4 мм. Максимальное статическое усилие зажима 86 кН, допустимое тянущее усилие 34.8 кН. Частота вращения до 5000 об/мин. Посадка Plain Back, резьба тяги М60×2. Полная взаимозаменяемость с Kitagawa B-208. Совместим с гидроцилиндром SH-15052 (SYH-1552). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-10 (10″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия. Диаметр патрона 254 мм, проходное отверстие 77 мм, ход плунжера 19 мм, ход кулачка на диаметр 8.8 мм. Максимальное статическое усилие зажима 111 кН, допустимое тянущее усилие 43 кН. Частота вращения до 4200 об/мин. Посадка Plain Back, резьба тяги М85×2. Полная взаимозаменяемость с Kitagawa B-210. Совместим с гидроцилиндром SD-18577. Модификации: HS-10A8 (адаптерный фланец A2-8), HS-10V1 (высокоскоростная). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-10V1 (10″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия. Диаметр патрона 254 мм, проходное отверстие 77 мм, ход плунжера 19 мм, ход кулачка на диаметр 8.8 мм. Максимальное статическое усилие зажима 111 кН, допустимое тянущее усилие 43 кН. Частота вращения до 4200 об/мин, вес 34.5 кг. Полная взаимозаменяемость с Kitagawa B-210. Совместим с гидроцилиндром SH-18077 (SYH-1877). В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-12 (12″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия. Диаметр патрона 304 мм, проходное отверстие 91 мм, ход плунжера 23 мм, ход кулачка на диаметр 10.6 мм. Максимальное статическое усилие зажима 144 кН, допустимое тянущее усилие 55 кН. Частота вращения до 3300 об/мин, резьба тяги М100×2.0. Полная взаимозаменяемость с Kitagawa B-212. Совместим с гидроцилиндром SYH2091. В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарный патрон Samchully HS-12V1 (12″)

Высокоскоростной 3-кулачковый гидравлический патрон с открытым центром и клиновой передачей усилия. Диаметр патрона 304 мм, проходное отверстие 91 мм, ход плунжера 23 мм, ход кулачка на диаметр 10.6 мм. Максимальное статическое усилие зажима 144 кН, допустимое тянущее усилие 55 кН. Частота вращения до 3300 об/мин, вес 55.3 кг. Посадка Plain Back / A2-8 через переходной фланец, резьба тяги М100×2. Полная взаимозаменяемость с Kitagawa B-212. Совместим с гидроцилиндром SYH2091. В комплекте: патрон, кулачки, Т-гайки, болты, гайка тяги.

Токарные гидравлические патроны Samchully серии HS
Серия HS от Samchully — это семейство стандартных высокоскоростных трёхкулачковых гидравлических патронов с открытым центром и клиновой передачей усилия (wedge-style). Это самая востребованная и универсальная линейка в портфолио компании, предназначенная для общего применения.
Патроны HS — это «рабочие лошадки» для токарных станков с ЧПУ, токарных центров, а также для высокоскоростной и тяжёлой обработки. Они одинаково хорошо подходят как для обработки пруткового материала (bar work), так и для зажима деталей типа валов (shaft work). Благодаря открытому центру (open-center) патроны позволяют пропускать через себя длинномерный пруток прямо через шпиндель станка.
Модельный ряд и технические характеристики
Модельный ряд охватывает все популярные типоразмеры — от 5 до 20 дюймов. Ниже представлен список ключевых моделей серии HS с основными параметрами.
HS-05 (5")
Диаметр патрона: 135 мм. Проходное отверстие: 33 мм. Ход плунжера: 10 мм. Ход кулачка на диаметр: 5.4 мм. Макс. обороты: 7000 об/мин. Макс. статическое усилие зажима: 36 кН (3671 кгс). Макс. допустимое тянущее усилие: 17.5 кН (1784 кгс). Вес: 7.5 кг. Тип крепления: Plain Back / A2-4 / A2-5. Рекомендуемый гидроцилиндр: SYH-1036.
HS-06 (6")
Диаметр патрона: 169 мм. Проходное отверстие: 46 мм. Ход плунжера: 12 мм. Ход кулачка на диаметр: 5.5 мм. Макс. обороты: 6000 об/мин. Макс. статическое усилие зажима: 57 кН (5812 кгс). Макс. допустимое тянущее усилие: 22 кН (2243 кгс). Вес: 13.7 кг. Тип крепления: Plain Back / A2-5. Рекомендуемый гидроцилиндр: SH-13046 (SYH-1246).
HS-08 (8")
Диаметр патрона: 210 мм. Проходное отверстие: 52 мм. Ход плунжера: 16 мм. Ход кулачка на диаметр: 7.4 мм. Макс. обороты: 5000 об/мин. Макс. статическое усилие зажима: 86 кН (8769 кгс). Макс. допустимое тянущее усилие: 34.8 кН (3549 кгс). Вес: 23.6 кг. Тип крепления: Plain Back / A2-6 / A2-8. Рекомендуемый гидроцилиндр: SH-15052 (SYH-1552).
HS-10 (10")
Диаметр патрона: 254 мм. Проходное отверстие: 77 мм. Ход плунжера: 19 мм. Ход кулачка на диаметр: 8.8 мм. Макс. обороты: 4200 об/мин. Макс. статическое усилие зажима: 111 кН. Макс. допустимое тянущее усилие: 38 кН. Тип крепления: Plain Back / A2-8. Рекомендуемый гидроцилиндр: SD-18577.
HS-12 (12")
Диаметр патрона: 304 мм. Проходное отверстие: 91 мм. Ход плунжера: 21 мм. Ход кулачка на диаметр: 10.5 мм. Макс. обороты: 3300 об/мин. Макс. статическое усилие зажима: 144 кН. Макс. допустимое тянущее усилие: 44 кН. Тип крепления: Plain Back / A2-11. Рекомендуемый гидроцилиндр: SD-21010 (SD-21510).
HS-15 (15")
Диаметр патрона: 381 мм. Проходное отверстие: 117.5 мм. Макс. обороты: 2500 об/мин. Рекомендуемый гидроцилиндр: SD-25011.
HS-20 (20")
Диаметр патрона: 500 мм. Проходное отверстие: 165 мм. Макс. обороты: 2000 об/мин.
Характеристики могут незначительно отличаться в зависимости от конкретной модификации и типа крепления.
Ключевые особенности и преимущества
Клиновая передача усилия (Wedge-Style): Патроны HS оснащены проверенной клиновой системой, которая обеспечивает надёжную и равномерную передачу усилия от тяги патрона к кулачкам. Это гарантирует стабильный зажим даже при высоких нагрузках.
Открытый центр (Open-Center): Сквозное отверстие позволяет обрабатывать длинномерные заготовки из прутка, что критически важно для современных токарных автоматов и центров.
Высокоскоростная работа: Серия HS оптимизирована для высокоскоростной обработки. Модель HS-05 способна развивать до 7000 об/мин, а HS-06 — до 6000 об/мин. Модификации V1 предлагают ещё более высокие скоростные характеристики.
Термообработка и долговечность: Все ответственные поверхности патронов закалены, отшлифованы и смазаны, что обеспечивает высокую износостойкость, точность и долгий срок службы.
Высокое усилие зажима: Патроны HS обеспечивают мощное и равномерное усилие зажима, эффективно демпфируя вибрации при высокоскоростной и тяжёлой обработке. Это положительно сказывается на качестве поверхности и точности готовых деталей.
Универсальность: Совместимость с широким спектром форм и размеров заготовок. Используются в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и общее производство.
Совместимость с гидроцилиндрами Samchully
Для правильной работы патронов HS необходимы гидравлические цилиндры с соответствующими характеристиками. Вот проверенные пары:
HS-05 / HS-05A05: Рекомендуемый гидроцилиндр — SYH-1036 (устаревшая модель) или SD-13546 / SH-10036 (современная замена).
HS-06 / HS-06A05: Рекомендуемый гидроцилиндр — SH-13046 (прямая замена SYH-1246). Также совместим с SD-13546.
HS-08 / HS-08A06: Рекомендуемый гидроцилиндр — SH-15052 (прямая замена SYH-1552). Также совместим с SD-15452 и SD-17568.
HS-10: Рекомендуемый гидроцилиндр — SD-18577 (также совместим с SH-18077).
HS-12: Рекомендуемый гидроцилиндр — SD-21010 (SD-21510). Также совместим с SH-21010.
HS-15: Рекомендуемый гидроцилиндр — SD-25011 / SH-25011.
HS-20: Рекомендуемый гидроцилиндр — SHL-39024.
Совместимость с патронами Kitagawa
Одно из ключевых преимуществ серии HS — полная размерная взаимозаменяемость с популярной серией B200 от японского производителя Kitagawa. Это означает, что патроны Samchully HS могут быть установлены на те же станки и использовать ту же оснастку (кулачки, тяги, переходные фланцы), что и патроны Kitagawa B200. Конкретные соответствия моделей:
Samchully HS-05 ↔ Kitagawa B-205
Samchully HS-06 ↔ Kitagawa B-206 (или B-206A5)
Samchully HS-08 ↔ Kitagawa B-208 (или B-208A6)
Samchully HS-10 ↔ Kitagawa B-210
Samchully HS-12 ↔ Kitagawa B-212
Совместимость с токарными станками с ЧПУ
Патроны серии HS широко используются на токарных станках с ЧПУ ведущих мировых производителей. Они устанавливаются на станочное оборудование в качестве стандартной оснастки и штатно работают со шпинделями, имеющими соответствующие посадочные размеры.
Ключевые производители станков:
Hyundai-KIA: патроны Samchully входят в стандартную комплектацию станков этого южнокорейского производителя.
Doosan: гидравлические патроны и цилиндры Samchully являются стандартным оборудованием для станков Doosan, одного из ведущих производителей станкостроения в Корее.
HAAS Automation, Inc.: Samchully выступает одним из основных поставщиков зажимных систем для станков HAAS.
Примеры установки на конкретные модели станков:
HAAS ST-20: на этом токарном станке с ЧПУ установлен патрон Samchully HS-08 V1 диаметром 210 мм.
SMEC SL 2000SY: на станке используется патрон Samchully HS-06VI.
Doosan LYNX 2100 LSYB: станок оснащён вторым (задним) шпинделем с патроном Samchully HS-05 диаметром 5 дюймов.
Как подобрать патрон для вашего станка:
Выбор патрона осуществляется в первую очередь по типу крепления к шпинделю. Основные варианты:
Крепление через фланец: используется для фланцев типов А2-4, А2-5, А2-6, А2-8, А2-11.
Прямое крепление: на шпиндели с цилиндрической посадкой в соответствии с японским промышленным стандартом JIS.
Серия HS V1: Высокоскоростные патроны
Для задач, требующих работы на ещё более высоких оборотах, существует модификация — серия HS V1 (Velocity 1). Эти патроны имеют оптимизированную конструкцию для повышенных скоростей вращения при сохранении всех преимуществ базовой серии HS.
Ключевые особенности HS V1:
Повышенная максимальная частота вращения по сравнению со стандартными моделями.
Полная взаимозаменяемость с патронами Kitagawa (например, HS-06V1 ↔ B-206).
Сохранение совместимости по посадочным местам и оснастке.
Модельный ряд HS V1:
HS-06V1 (6"): Проходное отверстие 46 мм, макс. обороты 6000 об/мин, макс. усилие зажима 57 кН, вес 11.9 кг.
HS-08V1 (8"): Проходное отверстие 52 мм, макс. обороты 5000 об/мин, макс. усилие зажима 86 кН.
HS-10V1 (10"): Диаметр патрона 250 мм, макс. обороты 4200 об/мин.
HS-12V1 (12"): Существует модификация с повышенными скоростными характеристиками.
Технические нюансы
Момент инерции: Важный параметр для оценки нагрузок на шпиндель при разгоне и торможении. Для HS-05 он составляет 0.687 Н·м², для HS-06 — 2.45 Н·м², для HS-08 — 6.9 Н·м².
Типы крепления: Патроны HS доступны с различными типами крепления: Plain Back (гладкое), A2-4, A2-5, A2-6, A2-8, A2-11, а также с фланцевым креплением (тип F). Например, модель HS-08F имеет крепление Flat Back.
Смазка: Рекомендуется смазывать зажимные патроны не реже двух раз в день для увеличения их долговечности.
Комплектация: В стандартную комплектацию обычно входят: монтажные болты, гайка тяги (blank drawnut), мягкие верхние кулачки (soft top jaws), направляющие кулачки (master jaws), T-гайки и рукоятка.

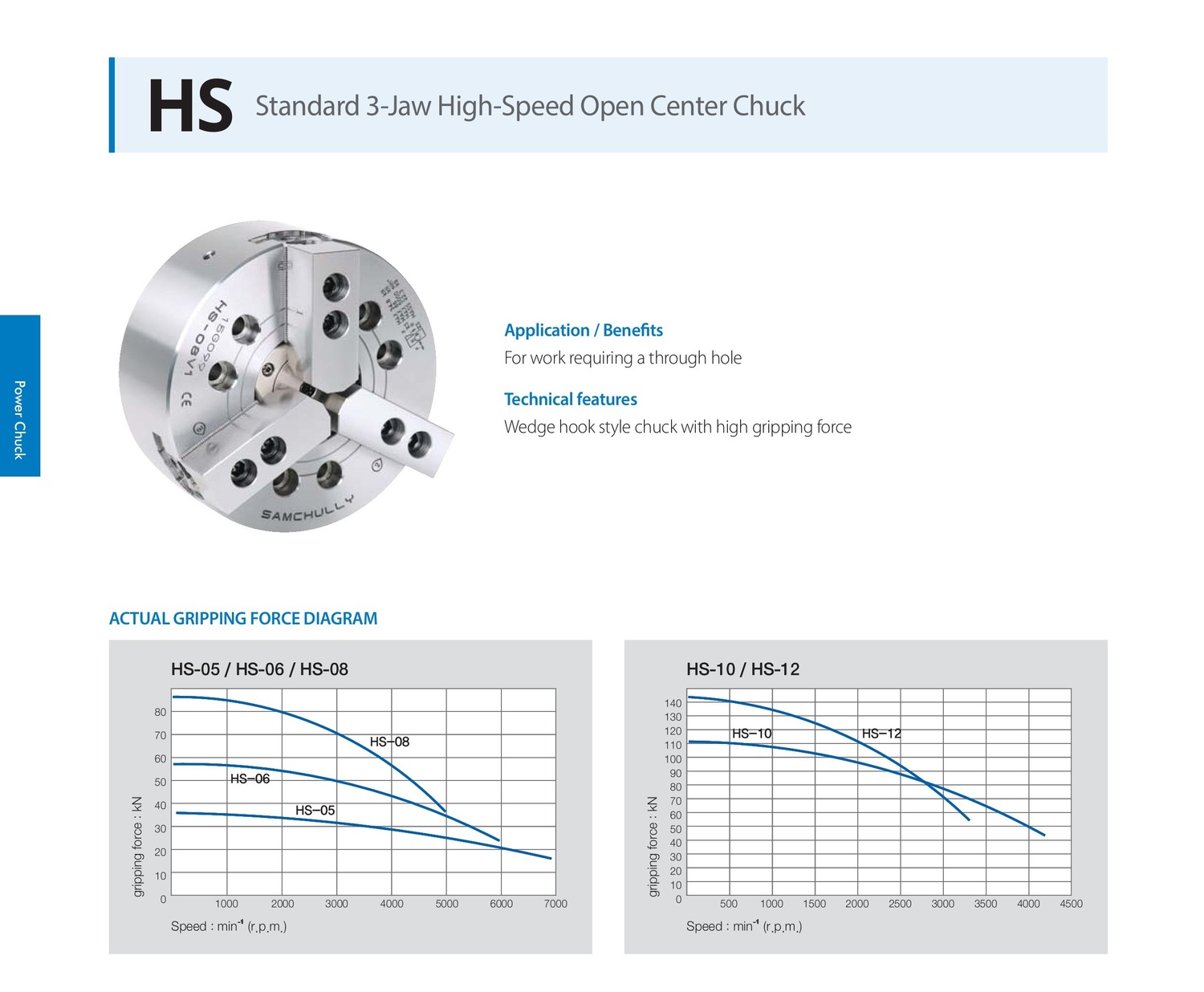

Примечания к диаграмме фактической силы захвата (HS-08, HS-10, HS-12)
Диаграмма фактической силы зажима показывает зависимость реального усилия на кулачках от скорости вращения шпинделя. С ростом оборотов центробежные силы уменьшают эффективную силу зажима. Патроны Samchully HS спроектированы так, чтобы минимизировать эту потерю, обеспечивая надёжный зажим даже на максимальных оборотах.

Модель	Размер, дюймы	Проходное отверстие, мм	Ход плунжера, мм	Макс. усилие, кН	Макс. обороты, об/мин	Вес, кг
HS-05	5″ (135 мм)	33	10	36	7000	6.7
HS-06	6″ (169 мм)	46	12	57	6000	11.9
HS-06A5	6″ (169 мм)	46	12	57	6000	13.7
HS-08	8″ (210 мм)	52	16	86	5000	22.3
HS-08V1	8″ (210 мм)	52	16	86	5000	22.6
HS-08A6	8″ (210 мм)	52	16	86	5000	23.6
HS-10	10″ (254 мм)	77	19	111	4200	34.5
HS-10V1	10″ (254 мм)	77	19	111	4200	~34.5
HS-10A8	10″ (254 мм)	77	19	111	4200	41.5
HS-12	12″ (304 мм)	91	23	144	3300	55.3
HS-12V1	12″ (304 мм)	91	23	144	3300	~55.3
HS-12A8 / HS-12A11	12″ (304 мм)	91	23	144	3300	~55.3

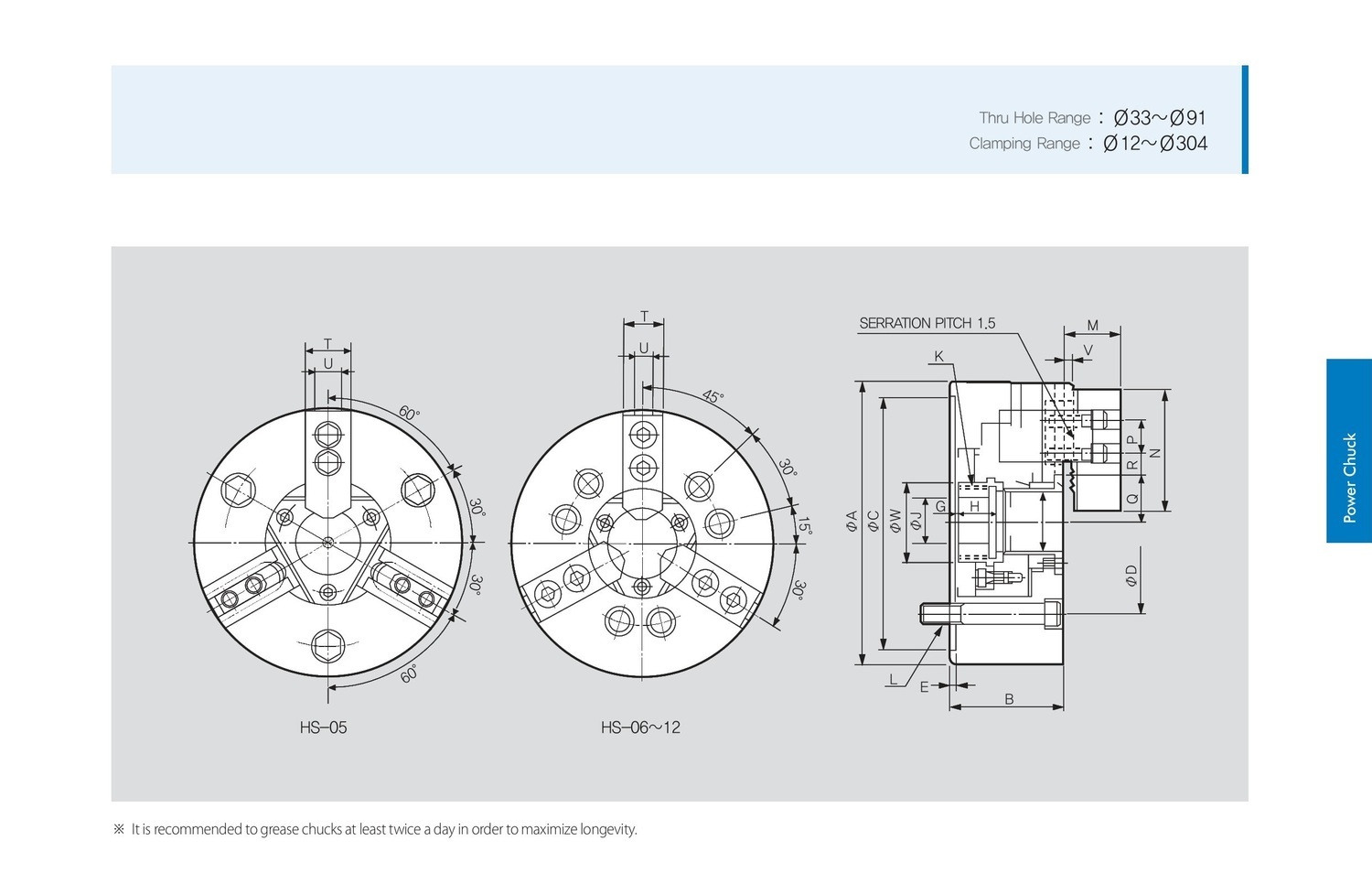

Параметр	HS-05	HS-06	HS-08	HS-10	HS-12
ØA (наружный диаметр), мм	135	169	210	254	304
B (высота корпуса), мм	60	81	91	100	110
ØC(H6) (посадочный диаметр), мм	110	140	170	220	220
ØD (диаметр центрирования), мм	82.6	104.8	133.4	171.4	171.4
E (толщина фланца), мм	4	5	5	5	6
ØF (сквозное отверстие), мм	33	46	52	77	91
G max. / G min., мм	+1 / -9	+11 / -1	+14.5 / -1.5	+8.5 / -10.5	+8 / -15
H (глубина выборки), мм	20	19	20.5	25	28
ØJ (диаметр отверстия под ключ), мм	12	20	30	45	50
K max. (резьба тяги)	M40×1.5	M55×2.0	M60×2.0	M85×2.0	M100×2.0
L (крепёжные отверстия)	3-M10×60	6-M10×95	6-M12×105	6-M16×120	6-M16×130
M, мм	26	29	39	43	50.5
N, мм	54	72	95	110	111
P, мм	14	20	25	30	30
Q max. / Q min., мм	26.5 / 23.8	32 / 29.25	38.7 / 35	51 / 46.6	61.3 / 56
R max. / R min., мм	19.75 / 7.75	22.75 / 9.25	29.75 / 14.75	33.75 / 14.25	45.75 / 15.75
T, мм	23	31	35	40	49
U, мм	10	12	14	16	21
V, мм	2	2	2	2	2
ØW (диаметр под болты), мм	45	60	66	94	108

Модификации V1 и HS-A — что нужно знать
V1 — высокоскоростные модификации с оптимизированной конструкцией. Частота вращения выше, вибрации ниже. Идеальны для высокоскоростной обработки.
HS-A — патроны HS с адаптерным фланцем для установки на шпиндели стандартов A2-5, A2-6, A2-8, A2-11. По характеристикам идентичны базовым HS.

Ответы на частые вопросы (FAQ)
Вопрос: Какие патроны самые ходовые?
Ответ: HS-08 (8 дюймов) — это бестселлер. Он подходит для 90% станков среднего размера. Второй по популярности — HS-06 (6 дюймов).
Вопрос: Есть ли патроны в наличии?
Ответ: Да, большинство моделей есть в наличии на складе в Москве. Актуальное наличие уточняйте в карточке товара или у менеджера.
Вопрос: Как быстро вы доставляете?
Ответ: Отправка в день заказа при наличии на складе. Доставка по Москве — 1 день, по России — от 2 до 5 дней в зависимости от региона.
Вопрос: Чем отличаются HS-08 и HS-08V1?
Ответ: HS-08V1 — высокоскоростная модификация с оптимизированной конструкцией. Частота вращения выше, вибрации снижены. Подходит для высокоскоростной обработки.
Вопрос: Что входит в комплект поставки?
Ответ: Патрон, мягкие верхние кулачки, Т-гайки, монтажные болты, гайка тяги, рукоятка. Всё для установки на станок.

Где купить патроны Samchully HS
Мы — официальный поставщик Samchully в России. Патроны HS есть в наличии на складе в Москве.
Как заказать:
Выберите модель в таблице выше.
Перейдите в карточку товара — там указана самая низкая цена и наличие.
Оставьте заявку или свяжитесь с нами по телефону.
Гарантии:
100% оригинальная продукция Samchully
Сертификаты качества ISO 9001 и TUV
Полный комплект для установки
Бесплатная консультация по подбору
Не нашли нужную модель? Свяжитесь с нами — мы подберём оптимальный вариант под ваш станок и задачи.

Samchully | HS трехкулачковые самоцентрирующиеся токарные патроны

Лучшее решение для вашего токарного станка

Три причины купить патроны Samchully HS у нас

1. Самые низкие цены

2. Наличие на складе в Москве

3. Подбор под ваш станок

Модельный ряд серии HS

Токарные гидравлические патроны Samchully серии HS

Модельный ряд и технические характеристики

Модельный ряд охватывает все популярные типоразмеры — от 5 до 20 дюймов. Ниже представлен список ключевых моделей серии HS с основными параметрами.

HS-05 (5")

HS-06 (6")

HS-08 (8")

HS-10 (10")

HS-12 (12")

HS-15 (15")

Диаметр патрона: 381 мм. Проходное отверстие: 117.5 мм. Макс. обороты: 2500 об/мин. Рекомендуемый гидроцилиндр: SD-25011.

HS-20 (20")

Диаметр патрона: 500 мм. Проходное отверстие: 165 мм. Макс. обороты: 2000 об/мин.

Характеристики могут незначительно отличаться в зависимости от конкретной модификации и типа крепления.

Ключевые особенности и преимущества

Совместимость с гидроцилиндрами Samchully

Для правильной работы патронов HS необходимы гидравлические цилиндры с соответствующими характеристиками. Вот проверенные пары:

HS-05 / HS-05A05: Рекомендуемый гидроцилиндр — SYH-1036 (устаревшая модель) или SD-13546 / SH-10036 (современная замена).

HS-06 / HS-06A05: Рекомендуемый гидроцилиндр — SH-13046 (прямая замена SYH-1246). Также совместим с SD-13546.

HS-08 / HS-08A06: Рекомендуемый гидроцилиндр — SH-15052 (прямая замена SYH-1552). Также совместим с SD-15452 и SD-17568.

HS-10: Рекомендуемый гидроцилиндр — SD-18577 (также совместим с SH-18077).

HS-12: Рекомендуемый гидроцилиндр — SD-21010 (SD-21510). Также совместим с SH-21010.

HS-15: Рекомендуемый гидроцилиндр — SD-25011 / SH-25011.

HS-20: Рекомендуемый гидроцилиндр — SHL-39024.

Совместимость с патронами Kitagawa

Samchully HS-05 ↔ Kitagawa B-205

Samchully HS-06 ↔ Kitagawa B-206 (или B-206A5)

Samchully HS-08 ↔ Kitagawa B-208 (или B-208A6)

Samchully HS-10 ↔ Kitagawa B-210

Samchully HS-12 ↔ Kitagawa B-212

Совместимость с токарными станками с ЧПУ

Ключевые производители станков:

Hyundai-KIA: патроны Samchully входят в стандартную комплектацию станков этого южнокорейского производителя.

Doosan: гидравлические патроны и цилиндры Samchully являются стандартным оборудованием для станков Doosan, одного из ведущих производителей станкостроения в Корее.

HAAS Automation, Inc.: Samchully выступает одним из основных поставщиков зажимных систем для станков HAAS.

Примеры установки на конкретные модели станков:

HAAS ST-20: на этом токарном станке с ЧПУ установлен патрон Samchully HS-08 V1 диаметром 210 мм.

SMEC SL 2000SY: на станке используется патрон Samchully HS-06VI.

Doosan LYNX 2100 LSYB: станок оснащён вторым (задним) шпинделем с патроном Samchully HS-05 диаметром 5 дюймов.

Как подобрать патрон для вашего станка:

Выбор патрона осуществляется в первую очередь по типу крепления к шпинделю. Основные варианты:

Крепление через фланец: используется для фланцев типов А2-4, А2-5, А2-6, А2-8, А2-11.

Прямое крепление: на шпиндели с цилиндрической посадкой в соответствии с японским промышленным стандартом JIS.

Серия HS V1: Высокоскоростные патроны

Ключевые особенности HS V1:

Повышенная максимальная частота вращения по сравнению со стандартными моделями.

Полная взаимозаменяемость с патронами Kitagawa (например, HS-06V1 ↔ B-206).

Сохранение совместимости по посадочным местам и оснастке.

Модельный ряд HS V1:

HS-06V1 (6"): Проходное отверстие 46 мм, макс. обороты 6000 об/мин, макс. усилие зажима 57 кН, вес 11.9 кг.

HS-08V1 (8"): Проходное отверстие 52 мм, макс. обороты 5000 об/мин, макс. усилие зажима 86 кН.

HS-10V1 (10"): Диаметр патрона 250 мм, макс. обороты 4200 об/мин.

HS-12V1 (12"): Существует модификация с повышенными скоростными характеристиками.

Технические нюансы

Момент инерции: Важный параметр для оценки нагрузок на шпиндель при разгоне и торможении. Для HS-05 он составляет 0.687 Н·м², для HS-06 — 2.45 Н·м², для HS-08 — 6.9 Н·м².

Смазка: Рекомендуется смазывать зажимные патроны не реже двух раз в день для увеличения их долговечности.

Samchully | HS Токарные трехкулачковые механизированные патроны

Примечания к диаграмме фактической силы захвата (HS-08, HS-10, HS-12)

Модельный ряд — выберите свой патрон

Габаритные размеры патронов Samchully HS (05, 06, 08, 10, 12)

Модификации V1 и HS-A — что нужно знать

V1 — высокоскоростные модификации с оптимизированной конструкцией. Частота вращения выше, вибрации ниже. Идеальны для высокоскоростной обработки.

HS-A — патроны HS с адаптерным фланцем для установки на шпиндели стандартов A2-5, A2-6, A2-8, A2-11. По характеристикам идентичны базовым HS.

Ответы на частые вопросы (FAQ)

Вопрос: Какие патроны самые ходовые?

Ответ: HS-08 (8 дюймов) — это бестселлер. Он подходит для 90% станков среднего размера. Второй по популярности — HS-06 (6 дюймов).

Вопрос: Есть ли патроны в наличии?

Ответ: Да, большинство моделей есть в наличии на складе в Москве. Актуальное наличие уточняйте в карточке товара или у менеджера.

Вопрос: Как быстро вы доставляете?

Ответ: Отправка в день заказа при наличии на складе. Доставка по Москве — 1 день, по России — от 2 до 5 дней в зависимости от региона.

Вопрос: Чем отличаются HS-08 и HS-08V1?

Ответ: HS-08V1 — высокоскоростная модификация с оптимизированной конструкцией. Частота вращения выше, вибрации снижены. Подходит для высокоскоростной обработки.

Вопрос: Что входит в комплект поставки?

Ответ: Патрон, мягкие верхние кулачки, Т-гайки, монтажные болты, гайка тяги, рукоятка. Всё для установки на станок.
