Универсальное решение для 4-осевой обработки с ручным управлением наклоном

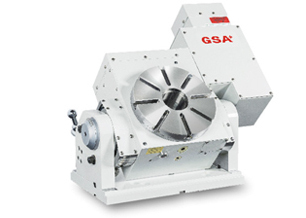

Столы серии CNCMT‑200~630RR от GSA+ — это двухосевые устройства с ручным наклоном и CNC-управлением поворотом. Они предназначены для установки на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Ось наклона оснащена шкалой с ценой деления 1 градус, что позволяет быстро и точно выставить угол вручную, а поворот стола управляется от системы ЧПУ.

Столы успешно применяются на электроэрозионных станках (EDM) и для обработки пресс-форм автомобильных и мотоциклетных колёсных дисков. Благодаря универсальности и простоте установки они востребованы в единичном и серийном производстве.

Ключевые особенности и преимущества

Ручной наклон + CNC-поворот

Ось наклона настраивается вручную с точностью до 1 градуса, а ось вращения управляется от ЧПУ, что даёт оптимальное сочетание простоты и автоматизации.

Широкий угол наклона

Угол наклона составляет до 105° (для модели CNCMT-200) и до 100° (для остальных моделей), что обеспечивает гибкость при обработке сложных деталей.

Высокая точность позиционирования

Точность позиционирования — от 15 до 20 угловых секунд, повторяемость — 4 угловые секунды (однонаправленная) и 8 угловых секунд (двунаправленная).

Надёжная фиксация

Мощные пневматический и гидравлический зажимы обеспечивают стабильность при резании и надёжную фиксацию в любом положении.

Широкий модельный ряд

В серии 6 моделей с планшайбой от 200 до 630 мм, что позволяет подобрать оптимальное решение под любую задачу.

Совместимость с различным оборудованием

Подходят для фрезерных, расточных, резьбонарезных и электроэрозионных станков.
