Гидравлический патрон CAH-06 SEOAM | Проходное отверстие 46 мм

Обзор модели CAH-06
SEOAM CAH-06 — это высокоточный токарный патрон с гидравлическим приводом, предназначенный для токарных станков с ЧПУ и обрабатывающих центров. Относится к серии CAH (3-кулачковые, самоцентрирующиеся, со сквозным отверстием). Благодаря компактным размерам и высокой скорости вращения модель оптимальна для обработки средних и мелких деталей.

Параметры модели:
Тип патрона: 3-кулачковый, самоцентрирующийся
Привод: гидравлический (вращающийся гидроцилиндр)
Посадка на шпиндель: A2-5
Проходное отверстие: 46 мм
Ход кулачков (на диаметр): 5,5 мм
Ход плунжера: 13 мм
Максимальная статическая сила зажима: 63 кН (6426 кгс)
Максимальная допустимая скорость вращения: 6000 об/мин
Вес (со стандартными сырыми кулачками): 12,5 кг
Рекомендуемый гидроцилиндр: YAH-06

Модель	Посадка на шпиндель	Проходное отверстие, мм	Ход кулачков (на диаметр), мм	Ход плунжера, мм	Макс. статическая сила зажима, кН (кгс)	Макс. допустимая скорость, об/мин	Вес (со стандартными сырыми кулачками), кг	Рекомендуемый гидроцилиндр
CAH-05	–	35	5.5	10	36 (3671)	7000	6.7	YAH-05
CAH-06	A2-5	46	5.5	13	63 (6426)	6000	12.5	YAH-06
CAH-08	A2-6	52	7.6	18	94 (9597)	5000	22.3	YAH-08
CAH-10	A2-8	77	8.8	20	125 (12740)	4200	34.5	YAH-10
CAH-12	A2-8	91	10.2	24	147 (15000)	3300	55.3	YAH-12
CAH-15	A2-11	118	10.6	23	180 (18355)	2500	120	YAH-15
CAH-18	A2-11	118	10.6	23	180 (18355)	2000	164	YAH-15
CAH-21	A2-11/A2-15*	140	10.6	23	234 (23861)	1700	235	YAH-15
CAH-24	A2-11/A2-15*	165	10.4	23	234 (23861)	1400	293	YAH-15
CAH-32	A2-15/A2-20*	240	18	34	240 (24464)	1200	530	CAH-32

Модель	A	B	C	F	G	H	J	K	L	M	N Max	N Min	O Max
CAH-05	135	60	110	49	68	2.6	33	3-M10	15	14	26.5	23.8	19.75
CAH-06	169	80	140	51	116	104.8	46	3-M12	15	20	33.5	30.7	23
CAH-08	210	91	170	51	150	133.4	52	3-M12	15	25	41.7	37.9	27
CAH-10	254	100	220	51	190	171.4	77	3-M16	17	30	54.5	50.3	31
CAH-12	304	115	220	51	190	171.4	91	3-M16	18	30	62.1	56.7	45
CAH-15	381	133	300	61	260	235	118	6-M20	30	43	82	76.7	43.75
CAH-18	450	148	300	61	260	235	118	6-M20	31	43	82	76.7	43.75
CAH-21	530	163	380	66	335	300	140	6-M20	35	43	95	87	65
CAH-24	610	176	380	66	335	300	165	6-M20	38	43	95	87	65
CAH-32	800	200	—	—	—	—	240	—	—	—	—	—	—

Расшифровка основных размеров на чертеже
Чтобы вы могли легко сориентироваться по чертежу, вот краткое описание ключевых размеров:
A — Наружный диаметр патрона (мм).
B — Толщина (высота) корпуса от задней посадочной поверхности до передней плоскости (мм).
D, G (на схеме обозначены G/H для разл. мод.) — Посадочный диаметр и диаметр центрирующей ступени (мм). Соответствуют типу шпинделя.
H — Проходное отверстие (мм).
L — Длина винтов крепления.
J — Количество и размер винтов крепления.
M — Величина выступа кулачков.
N — Диапазон хода кулачков.
Надеюсь, эта таблица поможет вам полностью укомплектовать карточки товаров. Если потребуются еще какие-либо данные, обращайтесь.

Преимущества патрона CAH-06
1. Высокая скорость вращения до 6000 об/мин
Патрон спроектирован для современной высокоскоростной обработки. Сниженные центробежные силы позволяют сохранять стабильную силу зажима даже на максимальных оборотах.
2. Сквозное отверстие 46 мм
Позволяет обрабатывать длинные прутковые заготовки, что особенно востребовано на токарных автоматах и прутковых подающих устройствах.
3. Надёжное крепление A2-5
Посадка по короткому конусу A2-5 обеспечивает высокую соосность и жёсткость. Переход на шпиндели других типов осуществляется через адаптер (модель CAHA-06).
4. Совместимость с распространёнными гидроцилиндрами
Рекомендованная пара — гидроцилиндр YAH-06 (проходное отверстие 46 мм, усилие тяги до 63 кН). Возможно использование аналогов с соответствующими параметрами хода и резьбы тяги.
5. Долговечность и точность
Корпус из легированной стали, шлифованные направляющие для кулачков. Точность биения не более 0,01 мм (при правильно подобранных и проточенных кулачках).
Применение CAH-06
Модель широко используется на токарных станках с ЧПУ (DOOSAN, Hyundai WIA, HAAS, DMG MORI, OKUMA, MAZAK, SAMSUNG и др.), а также на револьверных токарных станках с гидроприводом.
Типовые обрабатываемые детали:
втулки, фланцы, шкивы;
корпусные детали из стали, чугуна, цветных металлов;
прутковые заготовки диаметром до 46 мм.
Как подобрать сменные кулачки
К патрону CAH-06 подходят стандартные верхние кулачки (тип А). Возможна установка кулачков от патронов Kitagawa, Samchully, Autoclaws с той же посадочной базой. Для заказа уточняйте:
высоту посадочного паза (мм);
размер и шаг зубьев (обычно 1,5 мм x 60°);
крепёжные винты M12.
Мы поможем с подбором готовых кулачков или изготовим по вашим чертежам.
Доставка и гарантия
Гарантия: 12 месяцев со дня отгрузки (при соблюдении правил эксплуатации).
Доставка: по всей России — ТК «Деловые линии», «ПЭК», «КИТ», СДЭК, а также почтой и транспортными компаниями на ваш выбор.
Срок поставки: со склада в Москве — 1–3 дня, под заказ из Кореи — 4–6 недель.

Заказать CAH-06
Вы можете оформить заказ через корзину на сайте, по телефону или отправив запрос на e-mail. Для подбора комплекта (патрон + гидроцилиндр + кулачки) свяжитесь с нашими инженерами — они подготовят оптимальное предложение.
Контактнные данные указаны ниже

Совместимость патрона CAH-06 с токарными станками с ЧПУ
На основе обновлённых данных ниже представлен максимально полный перечень южнокорейских токарных станков с ЧПУ, на которые может быть установлен патрон SEOAM CAH-06 (шпиндель A2-5).

DOOSAN (DN Solutions)
Lynx 200 / 210 / 220: все модификации A, B, C, M, LSY, SY
PUMA 200 / 240: серии 200A, 200B, 200C, 200M, 200SY, 240A, 240B, 240C, 240M, 240MS, 240MC, 240SY
PUMA 280 / 300: отдельные модификации с A2-5 под пруток 58 мм (проверять по спецификации)

HYUNDAI WIA (включая исторические модели KIA)
KIT 300 / 400 (HD Series): HD 2200, HD 2600 (базовая или опциональная комплектация)
SE2200 / SE2200A Series: возможна опция A2-5
L160 / L170 / L180 Series: малые токарные центры начального уровня
E160 / E180 Series: экономичные модели
SKT-200 / SKT-210 / SKT-21 (KIA Machine Tools): классические линейки
HIT-15 / HIT-18: модели HIT-15, HIT-15M, HIT-15S, HIT-18, HIT-18M

HWACHEON
CUTEX-160 Series: все модификации A, MC (опция A2-5/A2-6)
Hi-TECH 200 / 230: опциональная комплектация A2-5
Cutex 160A: шпиндель A2-5, 6000 об/мин

SMEC (Samsung Machine Tools)
PL1600 Series: PL1600, PL1600C, PL1600M, PL1600CM
SL2000 / 2500 Series: SL2000, SL2500SY(Y)
NS 2000A: шпиндель A2-5, макс. 6000 об/мин

Другие корейские производители (исторические и специализированные)
KIA (до объединения с Hyundai WIA): SKT-200, SKT-200M, SKT-200T, SKT-200S, SKT-200TS, SKT-21, SKT-21LMS, SKT-210, HIT-15, HIT-15M, HIT-15S, HIT-18, HIT-18M
WHACHEON: ряд настольных и токарных станков с ЧПУ (работают на базе лицензии Mori Seiki, могут иметь A2-5 или A2-6)
DAEWOO (исторические предшественники Doosan): отдельные модели — уточнять по спецификации
HANWHA: отдельные модели малых токарных автоматов (например, HD26II H) с посадкой A2-5

Важное примечание
Перед заказом патрона рекомендуется уточнить фактическую посадочную конфигурацию шпинделя вашего станка. Некоторые производители предлагают опциональные варианты (A2-5 / A2-6 / A2-8). При необходимости мы поможем подобрать переходной адаптер CAHA-06 для корректной установки.

Обзор модели CAH-06

Технические характеристики CAH-06

Параметры модели:

Тип патрона: 3-кулачковый, самоцентрирующийся

Привод: гидравлический (вращающийся гидроцилиндр)

Посадка на шпиндель: A2-5

Проходное отверстие: 46 мм

Ход кулачков (на диаметр): 5,5 мм

Ход плунжера: 13 мм

Максимальная статическая сила зажима: 63 кН (6426 кгс)

Максимальная допустимая скорость вращения: 6000 об/мин

Вес (со стандартными сырыми кулачками): 12,5 кг

Рекомендуемый гидроцилиндр: YAH-06

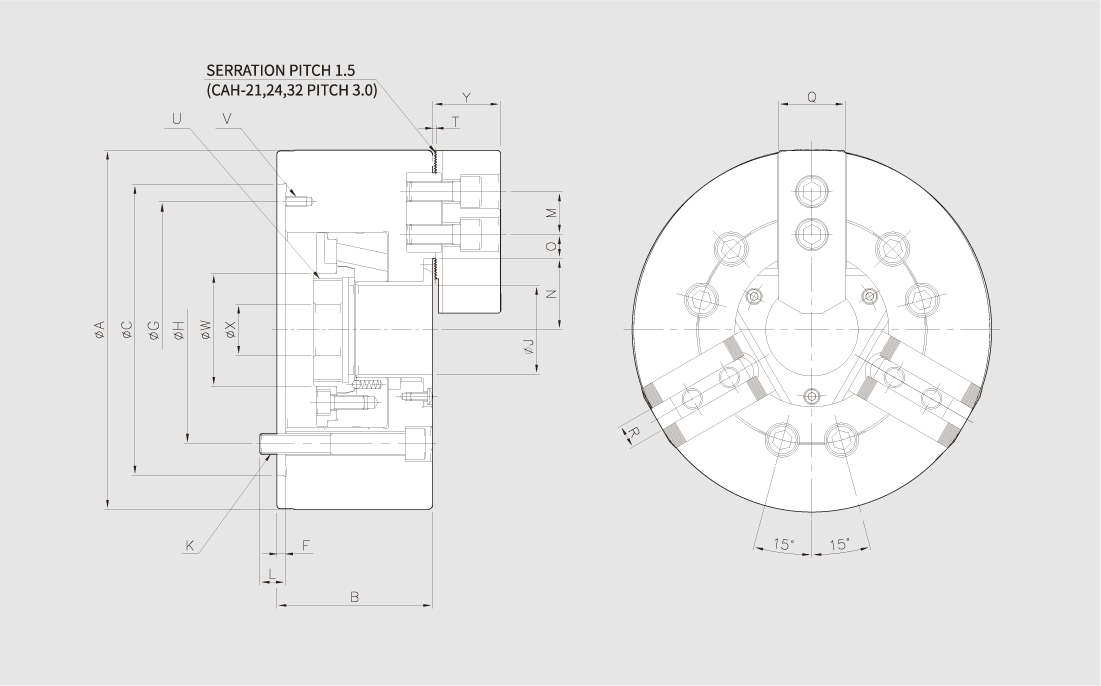

Чертеж патона CAH-06

Габаритные размеры (для чертежа)

Расшифровка основных размеров на чертеже

Чтобы вы могли легко сориентироваться по чертежу, вот краткое описание ключевых размеров:

A — Наружный диаметр патрона (мм).

B — Толщина (высота) корпуса от задней посадочной поверхности до передней плоскости (мм).

D, G (на схеме обозначены G/H для разл. мод.) — Посадочный диаметр и диаметр центрирующей ступени (мм). Соответствуют типу шпинделя.

H — Проходное отверстие (мм).

L — Длина винтов крепления.

J — Количество и размер винтов крепления.

M — Величина выступа кулачков.

N — Диапазон хода кулачков.

Надеюсь, эта таблица поможет вам полностью укомплектовать карточки товаров. Если потребуются еще какие-либо данные, обращайтесь.

Преимущества патрона CAH-06

1. Высокая скорость вращения до 6000 об/мин

2. Сквозное отверстие 46 мм

Позволяет обрабатывать длинные прутковые заготовки, что особенно востребовано на токарных автоматах и прутковых подающих устройствах.

3. Надёжное крепление A2-5

Посадка по короткому конусу A2-5 обеспечивает высокую соосность и жёсткость. Переход на шпиндели других типов осуществляется через адаптер (модель CAHA-06).

4. Совместимость с распространёнными гидроцилиндрами

5. Долговечность и точность

Корпус из легированной стали, шлифованные направляющие для кулачков. Точность биения не более 0,01 мм (при правильно подобранных и проточенных кулачках).

Применение CAH-06

Модель широко используется на токарных станках с ЧПУ (DOOSAN, Hyundai WIA, HAAS, DMG MORI, OKUMA, MAZAK, SAMSUNG и др.), а также на револьверных токарных станках с гидроприводом.

Типовые обрабатываемые детали:

втулки, фланцы, шкивы;

корпусные детали из стали, чугуна, цветных металлов;

прутковые заготовки диаметром до 46 мм.

Как подобрать сменные кулачки

высоту посадочного паза (мм);

размер и шаг зубьев (обычно 1,5 мм x 60°);

крепёжные винты M12.

Мы поможем с подбором готовых кулачков или изготовим по вашим чертежам.

Доставка и гарантия

Гарантия: 12 месяцев со дня отгрузки (при соблюдении правил эксплуатации).

Доставка: по всей России — ТК «Деловые линии», «ПЭК», «КИТ», СДЭК, а также почтой и транспортными компаниями на ваш выбор.

Срок поставки: со склада в Москве — 1–3 дня, под заказ из Кореи — 4–6 недель.

Заказать CAH-06

Контактнные данные указаны ниже

Совместимость патрона CAH-06 с токарными станками с ЧПУ

DOOSAN (DN Solutions)

Lynx 200 / 210 / 220: все модификации A, B, C, M, LSY, SY

PUMA 200 / 240: серии 200A, 200B, 200C, 200M, 200SY, 240A, 240B, 240C, 240M, 240MS, 240MC, 240SY

PUMA 280 / 300: отдельные модификации с A2-5 под пруток 58 мм (проверять по спецификации)

HYUNDAI WIA (включая исторические модели KIA)

KIT 300 / 400 (HD Series): HD 2200, HD 2600 (базовая или опциональная комплектация)

SE2200 / SE2200A Series: возможна опция A2-5

L160 / L170 / L180 Series: малые токарные центры начального уровня

E160 / E180 Series: экономичные модели

SKT-200 / SKT-210 / SKT-21 (KIA Machine Tools): классические линейки

HIT-15 / HIT-18: модели HIT-15, HIT-15M, HIT-15S, HIT-18, HIT-18M

HWACHEON

CUTEX-160 Series: все модификации A, MC (опция A2-5/A2-6)

Hi-TECH 200 / 230: опциональная комплектация A2-5

Cutex 160A: шпиндель A2-5, 6000 об/мин

SMEC (Samsung Machine Tools)

PL1600 Series: PL1600, PL1600C, PL1600M, PL1600CM

SL2000 / 2500 Series: SL2000, SL2500SY(Y)

NS 2000A: шпиндель A2-5, макс. 6000 об/мин

Другие корейские производители (исторические и специализированные)

KIA (до объединения с Hyundai WIA): SKT-200, SKT-200M, SKT-200T, SKT-200S, SKT-200TS, SKT-21, SKT-21LMS, SKT-210, HIT-15, HIT-15M, HIT-15S, HIT-18, HIT-18M

WHACHEON: ряд настольных и токарных станков с ЧПУ (работают на базе лицензии Mori Seiki, могут иметь A2-5 или A2-6)

DAEWOO (исторические предшественники Doosan): отдельные модели — уточнять по спецификации

HANWHA: отдельные модели малых токарных автоматов (например, HD26II H) с посадкой A2-5

Важное примечание
