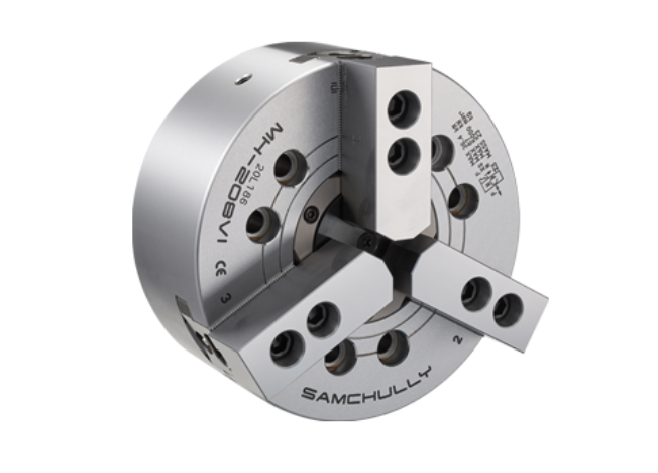

Токарный патрон Samchully MH-208 (8″, 210 мм) — купить гидравлический 3-кулачковый патрон с увеличенным отверстием
Для каких задач создан MH-208
Samchully MH-208 — это 8-дюймовый гидравлический патрон с открытым центром и увеличенной прутковой ёмкостью. Модель занимает среднее положение в линейке MH и является одной из самых востребованных благодаря оптимальному соотношению размера, усилия и проходного отверстия. Она востребована на токарных станках с ЧПУ среднего и крупного класса.
Сквозное отверстие 66 мм — на 14 мм больше, чем у HS-08 (52 мм). Это позволяет пропускать через шпиндель пруток и трубы значительно большего диаметра. Статическое усилие зажима достигает 87 кН (8872 кгс), обеспечивая надёжную фиксацию заготовок при интенсивном резании.
Типовые задачи: обработка валов, фланцев, корпусных деталей, труб и заготовок среднего и крупного диаметра в нефтегазовой отрасли, энергетическом машиностроении и общем металлообработке.
Важно: MH-208 полностью взаимозаменяем с Kitagawa BB-208. Кулачки, переходные фланцы и Т-гайки совместимы с оснасткой Kitagawa.
Купить MH-208
Цена: 229 000 ₽ с НДС
Наличие: ✅ В наличии на складе в Москве
Страна производства: 🇰🇷 Сделано в Южной Корее
Комплект поставки: Патрон, монтажные болты, гайка тяги, мягкие верхние кулачки, направляющие кулачки, Т-гайки, ключи, инструкция
✔️ Оригинальный патрон Samchully
✔️ Отправка в день заказа
✔️ Доставка по всей России
✔️ Помощь в подборе опций
Страна производства: 🇰🇷 Сделано в Южной Корее
Комплект поставки: Патрон, монтажные болты, гайка тяги, мягкие верхние кулачки, направляющие кулачки, Т-гайки, ключи, инструкция
✔️ Оригинальный патрон Samchully
✔️ Отправка в день заказа
✔️ Доставка по всей России
✔️ Помощь в подборе опций
Технические характеристики MH-208
| Параметр | Значение |
| Модель | MH-208 |
| Размер (диаметр) | 8″ (210 мм) |
| Тип | 3-кулачковый, клиновой, гидравлический |
| Проходное отверстие | 66 мм |
| Диапазон зажима | 23–210 мм |
| Ход кулачка на диаметр | 7.4 мм |
| Ход плунжера | 16 мм |
| Макс. статическое усилие зажима | 87 кН (8872 кгс) |
| Макс. допустимое входное усилие | 36.4 кН (3596 кгс) |
| Макс. частота вращения | 5000 об/мин |
| Вес | 23 кг |
| Момент инерции | 0.14 кг·м² |
| Резьба тяги | M75×2.0 |
| Аналог Kitagawa® | BB-208 |
| Рекомендуемый гидроцилиндр | SD-17568 |
Скачать каталог патронов серии MH
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов Samchully MH. В нём собраны:
Технические характеристики всех моделей (MH-206, MH-208, MH-210, MH-212, MH-218, MH-221, MH-224)
Технические характеристики высокоскоростных модификаций (MH-206V1, MH-208V1, MH-210V1, MH-212V1)
Полные таблицы геометрических размеров
Диаграммы фактической силы зажима
Информация о совместимости с гидроцилиндрами Samchully
Таблицы аналогов Kitagawa BB-Series
Данные по кулачкам, Т-гайкам и переходным фланцам
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Модельный ряд и технические характеристики серии MH
Для удобства сравнения мы собрали все модели серии MH с их техническими характеристиками в одной таблице:
| Модель | Размер, дюймы | Проходное отверстие, мм | Ход плунжера, мм | Ход кулачка на диаметр, мм | Макс. усилие, кН (кгс) | Макс. допустимое усилие на тягу, кН (кгс) | Макс. обороты, об/мин | Вес, кг | Резьба тяги | Аналог Kitagawa® | Рекомендуемый гидроцилиндр |
| MH-206 | 6″ (175 мм) | 52 | 14 | 6.4 | 57.3 (5847) | 24.7 (2551) | 6000 | 11.9 | M60×2.0 | BB-206 | SD-15452 |
| MH-206V1 | 6″ (175 мм) | 52 | 14 | 6.4 | 57.3 (5847) | 24.7 (2551) | 6000 | 11.9 | M60×2.0 | BB-206 | SD-15452 |
| MH-208 | 8″ (210 мм) | 66 | 16 | 7.4 | 87 (8872) | 36.4 (3596) | 5000 | 23 | M75×2.0 | BB-208 | SD-17568 |
| MH-208V1 | 8″ (210 мм) | 66 | 16 | 7.4 | 87 (8872) | 36.4 (3596) | 5000 | 23 | M75×2.0 | BB-208 | SD-17568 |
| MH-210 | 10″ (254 мм) | 82 | 19 | 8.8 | 126.6 (12848) | 49 (4976) | 4500 | 32 | M90×2.0 | BB-210 | SD-18582 |
| MH-210V1 | 10″ (254 мм) | 82 | 19 | 8.8 | 126.6 (12848) | 49 (4976) | 4500 | 32 | M90×2.0 | BB-210 | SD-18582 |
| MH-212 | 12″ (315 мм) | 103 | 23 | 10.6 | 144 (14686) | 55 (5608) | 3000 | 55.3 | M116×2.0 | BB-212 | SD-21510 |
| MH-212V1 | 12″ (315 мм) | 103 | 23 | 10.6 | 144 (14686) | 55 (5608) | 3000 | 55.3 | M116×2.0 | BB-212 | SD-21510 |
| MH-218 | 18″ (457 мм) | 166.5 | 23 | 11.5 | 180 (18355) | 71 (7240) | 2000 | 170 | M175×3.0 | — | SDL-30516 |
| MH-221 | 21″ (530 мм) | 166.5 | 23 | 10.6 | 220 (22460) | 90 (9177) | 1700 | 228 | M180×3.0 | — | SDL-30516 |
| MH-224 | 24″ (610 мм) | 190 | 28 | 12.8 | 234 (23861) | 90 (9177) | 1400 | 293 | M200×3.0 | — | SHL-39024 |
Примечание:
Модификации с индексом V1 — высокоскоростные версии. Они имеют те же посадочные размеры и технические характеристики, что и базовые модели, но оптимизированы для работы на повышенных оборотах. V1-версии доступны для моделей MH-206, MH-208, MH-210, MH-212.
Геометрические размеры серии MH
| Обозначение | Описание | MH-206 | MH-206V1 | MH-208 | MH-208V1 | MH-210 | MH-210V1 | MH-212 | MH-212V1 | MH-218 | MH-221 | MH-224 |
| ⌀A | Наружный диаметр, мм | 175 | 175 | 210 | 210 | 254 | 254 | 315 | 315 | 457 | 530 | 610 |
| B | Высота корпуса, мм | 81 | 81 | 91 | 91 | 100 | 100 | 110 | 110 | 135 | 140 | 149 |
| ⌀C(H6) | Посадочный диаметр, мм | 140 | 140 | 170 | 170 | 220 | 220 | 300 | 300 | 380 | 380 | 380 |
| ⌀D | Диаметр центрирования, мм | 104.8 | 104.8 | 133.4 | 133.4 | 171.45 | 171.45 | 235 | 235 | 300 | 330.2 | 330.2 |
| E | Толщина фланца, мм | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 |
| ⌀F | Проходное отверстие, мм | 52 | 52 | 66 | 66 | 82 | 82 | 103 | 103 | 166.5 | 166.5 | 190 |
| G max. | — | 14 | 14 | 7.5 | 7.5 | 8.5 | 8.5 | 8 | 8 | 8 | 11 | 20 |
| G min. | — | 0 | 0 | -8.5 | -8.5 | -10.5 | -10.5 | -15 | -15 | -17 | -12 | -3 |
| H | Глубина выборки, мм | 17.5 | 17.5 | 27 | 27 | 25 | 25 | 28 | 28 | 50 | 39 | 40.5 |
| ⌀J | Диаметр отверстия под ключ, мм | 20 | 20 | 30 | 30 | 52 | 52 | 66 | 66 | 107 | 80 | 80 |
| K max. | Резьба тяги | M60×2.0 | M60×2.0 | M75×2.0 | M75×2.0 | M90×2.0 | M90×2.0 | M116×2.0 | M116×2.0 | M175×3.0 | M180×3.0 | M200×3.0 |
| L | Крепёжные отверстия | 3-M10×95 | 3-M10×95 | 6-M12×115 | 6-M12×115 | 6-M16×120 | 6-M16×120 | 6-M20×130 | 6-M20×130 | 6-M20×130 | 6-M22×140 | 6-M22×150 |
| M | — | 32.5 | 32.5 | 39 | 39 | 43 | 43 | 50.5 | 50.5 | 69 | 73 | 73 |
| N | — | 72 | 72 | 95 | 95 | 110 | 110 | 111 | 111 | 165 | 180 | 180 |
| P | — | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 30 | 50 | 60 | 60 |
| Q max. | — | 38 | 38 | 45.7 | 45.7 | 54.5 | 54.5 | 67.3 | 67.3 | 102 | 111.75 | 119.5 |
| Q min. | — | 34.8 | 34.8 | 42 | 42 | 50.1 | 50.1 | 62 | 62 | 96.25 | 106.5 | 114.2 |
| R max. | — | 21.75 | 21.75 | 23.75 | 23.75 | 32.25 | 32.25 | 45.75 | 45.75 | 58.25 | 72.5 | 105.5 |
| R min. | — | 10.25 | 10.25 | 11.75 | 11.75 | 14.25 | 14.25 | 15.75 | 15.75 | 20.25 | 21.5 | 21.5 |
| T | — | 31 | 31 | 35 | 35 | 40 | 40 | 49 | 49 | 69 | 65 | 65 |
| U | — | 12 | 12 | 14 | 14 | 16 | 16 | 21 | 21 | 22 | 25 | 25 |
| V | — | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 5 | 5 | 5 |
| ⌀W | Диаметр под болты, мм | 65 | 65 | 80 | 80 | 101 | 101 | 124 | 124 | 186 | 197 | 210 |
Примечание: Геометрические размеры для моделей V1 идентичны базовым моделям HS.
Отличия могут быть в весе и некоторых динамических характеристиках.
Комплектующие и оснастка для MH-208
1. Переходные фланцы для крепления на шпиндель
Патрон MH-208 поставляется с гладким креплением Plain Back. Для установки на шпиндели стандарта A2 доступны переходные фланцы.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-5 | Фланец для шпинделя A2-5 | Для станков с шпинделем A2-5 |
| A2-6 | Фланец для шпинделя A2-6 | Для станков с шпинделем A2-6 |
| A2-8 | Фланец для шпинделя A2-8 | Для станков с шпинделем A2-8 |
Примечание: Готовые решения —MH-208A5, MH-208A6 и MH-208A8.
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки SJ08 | Комплект сырых кулачков для MH-208 | SJ08 |
| Оригинальные сырые кулачки Samchully | Комплект сырых кулачков SB08B1 | SB08B1 |
Совместимость: Сырые кулачки подходят для патронов Samchully MH-208, HS-08, HC-08, а также для аналогов Kitagawa BB-208, AutoStrong и Autogrip.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HJ08 | Комплект закалённых кулачков для MH-208 | HJ08 |
| Оригинальные закалённые кулачки Samchully | Комплект закалённых кулачков HB08A1 | HB08A1 |
Совместимость: Закалённые кулачки подходят для патронов Kitagawa BB-208, Samchully MH-208, AutoStrong и Autogrip.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| T-08 | Комплект Т-гаек для патронов 8″ | Для MH-208, HS-08, Kitagawa BB-208 |
Примечание: Т-гайки Samchully полностью совместимы с продукцией Kitagawa, AutoStrong, Autogrip, TonFou, Chandox и других брендов.
Совместимость с гидроцилиндрами
Для корректной работы патрона MH-208 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| SD-17568 | M75×2.0 | Короткий корпус, низкий уровень утечек |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать SD-17568.
