Токарный патрон Kitagawa B-210 (10″, 254 мм) — купить гидравлический 3-кулачковый патрон
Техническое назначение и область применения B-210
Kitagawa B-210 — десятидюймовый гидравлический патрон клинового типа с открытым центром, предназначенный для установки на токарные станки с ЧПУ среднего и тяжёлого классов. Модель занимает промежуточное положение между 8-дюймовым B-208 и 12-дюймовым B-212, обеспечивая компромисс между величиной сквозного прохода и инерционными характеристиками шпинделя.
Конструктивные особенности:
Клиновой механизм передачи усилия от плунжера к кулачкам (wedge-type)
Сквозной канал ⌀75 мм для подачи пруткового материала
Термообработанные направляющие и закалённые кулачки
Балансировка ротора для работы на скоростях до 4200 об/мин
Область применения: черновое и получистовое точение заготовок из конструкционных и легированных сталей, чугунов, цветных сплавов. Патрон применяется в автомобилестроении (обработка ступиц, тормозных дисков, корпусных деталей), нефтегазовом машиностроении (фланцы, переходники, буровые элементы) и общем металлообрабатывающем производстве.
Критерий выбора: B-210 целесообразно применять, когда требуется обработка прутка диаметром от 45 до 71 мм при частоте вращения шпинделя, не превышающей 4200 об/мин, и усилие зажима не менее 100 кН.
Совместимость: B-210 — прямой аналог Samchully HS-10 и CHANDOX OP-210. Посадочные размеры, резьба тяги и присоединительные элементы идентичны.

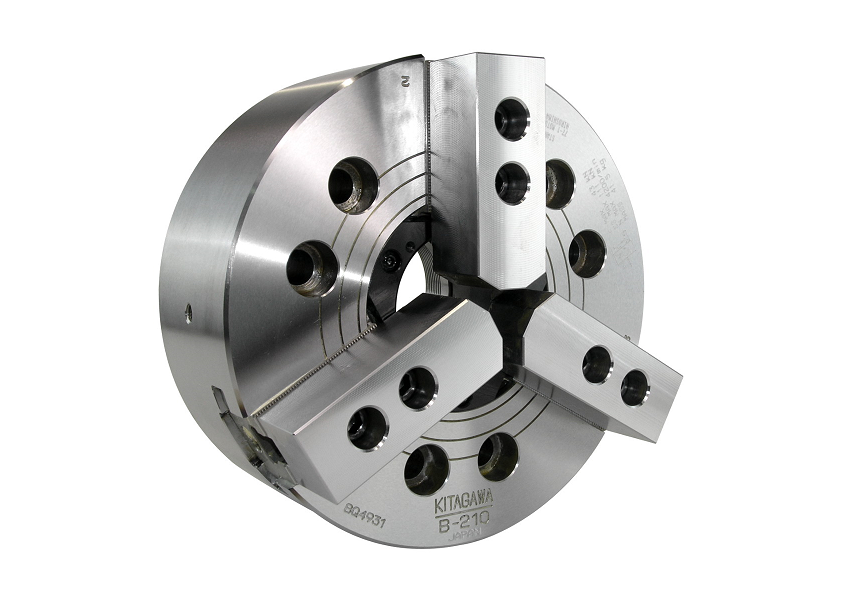

Купить Kitagawa B-210
Цена: 265 000 ₽ с НДС
Наличие: ✅ Под заказ, срок поставки до 3 недель
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Страна производства: 🇯🇵 Япония (Kitagawa Corporation)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, инструкция
✔️ Оригинал Kitagawa
✔️ Взаимозаменяемость с Samchully и CHANDOX
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России
Токарные патроны Kitagawa
со склада в Москве
B-200 Серия | Гидравлические токарные патроны
BR серия | Гидравлические токарные патроны
Технические характеристики B-210
| Параметр | Значение |
| Модель | B-210 |
| Диаметр патрона | 254 мм (10″) |
| Тип механизма | Клиновой, гидравлический, самоцентрирующийся |
| Сквозной проход, ⌀ | 75 мм |
| Диапазон зажима | 31–254 мм |
| Ход кулачка на диаметр | 8.8 мм |
| Ход плунжера | 19 мм |
| Предельное тянущее усилие | 43 кН (4385 кгс) |
| Статическое усилие зажима | 111 кН (11319 кгс) |
| Макс. частота вращения | 4200 об/мин |
| Масса | 34.5 кг |
| Момент инерции | 0.315 кг·м² |
| Рабочее давление | 2.70 МПа (27.5 кгс/см²) |
| Присоединительная резьба тяги | M85×2 |
| Рекомендуемый гидроцилиндр | S1875 |
| Твёрдые кулачки | HB10A1 |
| Мягкие кулачки | SB10B1 |
Скачать каталог патронов серии B-200
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов Kitagawa B-200. В нём собраны:
Технические характеристики всех моделей (B-204, B-205, B-206, B-208, B-210, B-212, B-215)
Полные таблицы геометрических размеров
Диаграммы фактической силы зажима
Информация о совместимости с гидроцилиндрами Kitagawa (F0933H, S1246, S1552, S1875, S2091, F2511H)
Таблицы аналогов Samchully HS, CHANDOX P, AutoStrong, AutoGrip, Tonfou, Seoam, Howa, ROHM, SMW-Autoblok, SCHUNK, Forkardt, Fuerda
Данные по кулачкам (HB04N1, SJ04N1 и др.), Т-гайкам и переходным фланцам
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Технические характеристики серии B-200
| Параметр / Модель | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| Проходное отверстие, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| Макс. диаметр зажима, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| Мин. диаметр зажима, мм | 7 | 12 | 16 | 13 | 31 | 34 | 50 |
| Ход кулачка на диаметр, мм | 5.4 | 5.4 | 5.5 | 7.4 | 8.8 | 10.6 | 10.6 |
| Ход плунжера, мм | 10 | 10 | 12 | 16 | 19 | 23 | 23 |
| Макс. тянущее усилие, кН | 14 | 17.5 | 22 | 34.8 | 43 | 55 | 98 |
| Макс. усилие зажима, кН | 28.5 | 36 | 57 | 86 | 111 | 144 | 249 |
| Макс. частота вращения, об/мин | 8000 | 7000 | 6000 | 5000 | 4200 | 3300 | 2800 |
| Вес, кг | 4.0 | 6.7 | 11.9 | 22.3 | 34.5 | 55.3 | 116.0 |
| Момент инерции, кг·м² | 0.007 | 0.018 | 0.058 | 0.170 | 0.315 | 0.738 | 2.20 |
| Макс. рабочее давление, МПа | 2.80 | 3.43 | 2.80 | 2.65 | 2.70 | 2.70 | 3.30 |
| Рекомендуемый гидроцилиндр | F0933H | F0933H | S1246 | S1552 | S1875 | S2091 | F2511H |
| Твёрдые кулачки | HB04N1 | HB04N1 | HB06B1 | HB08A1 | HB10A1 | HB12N1 | HB15N1 |
| Мягкие кулачки | SJ04N1 | SJ05N1 | SJ06L1A | SJ08B1 | SJ10B1 | SJ12N1 | SJ15N1 |
Чертеж Cерия B-200
Геометрические размеры серии B-200
| Модель / Размер | B-204 | B-205 | B-206 | B-208 | B-210 | B-212 | B-215 |
| A, мм | 110 | 135 | 169 | 210 | 254 | 304 | 381 |
| B, мм | 59 | 60 | 81 | 91 | 100 | 110 | 147 |
| C(H6), мм | 85 | 110 | 140 | 170 | 220 | 220 | 300 |
| D, мм | 70.6 | 82.6 | 104.8 | 133.4 | 171.4 | 171.4 | 235 |
| E | 3-M10 | 3-M10 | 6-M10 | 6-M12 | 6-M16 | 6-M16 | 6-M20 |
| F, мм | 26 | 33 | 45 | 52 | 75 | 91 | 100 |
| G max. | 3.5 | 1 | 11 | 14.5 | 8.5 | 8 | 23 |
| G min. | -6.5 | -9 | -1 | -1.5 | -10.5 | -15 | 0 |
| H, мм | 17.5 | 20 | 19 | 20.5 | 25 | 28 | 35 |
| J, мм | 12 | 12 | 20 | 30 | 45 | 50 | 50 |
| K, мм | 38 | 45 | 60 | 66 | 94 | 108 | 120 |
| L (резьба тяги) | M32×1.5 | M40×1.5 | M55×2 | M60×2 | M85×2 | M100×2 | M110×2 |
| M, мм | 24 | 26 | 29 | 39 | 43 | 51 | 61 |
| N, мм | 49.5 | 54 | 66 | 95 | 110 | 111 | 135 |
| P, мм | 14 | 14 | 20 | 25 | 30 | 30 | 43 |
| Q max. | 11.25 | 19.75 | 22.75 | 29.75 | 33.75 | 45.75 | 54.75 |
| Q min. | 6.75 | 7.75 | 9.25 | 14.75 | 14.25 | 15.75 | 20.25 |
| R max. | 23 | 26.5 | 32 | 38.7 | 51 | 61.3 | 70 |
| R min. | 20.3 | 23.8 | 29.25 | 35 | 46.6 | 56 | 64.7 |
| S, мм | 23 | 23 | 26 | 35 | 40 | 50 | 50 |
| T, мм | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| U, мм | 10 | 10 | 12 | 14 | 16 | 21 | 25.5 |
| V, мм | 15.5 | 15 | 16 | 20 | 22 | 23 | 31 |
| W, мм | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| X, мм | — | — | M6×10 | M6×12 | M8×15 | M8×15 | M10×16 |
| Y, мм | — | — | 116 | 150 | 190 | 190 | 260 |
Взаимозаменяемость с другими брендами
Kitagawa B-210 — это отраслевой стандарт для 10-дюймовых токарных патронов. Аналоги от других производителей строятся по его посадочным размерам, что позволяет заменять патроны без токарных работ и переходников.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-210 | Эталонная модель |
| Samchully | HS-10 | Полная взаимозаменяемость |
| CHANDOX | OP-210 | Полная взаимозаменяемость |
| AutoStrong | N-210 | Полная взаимозаменяемость |
| AutoGrip | 3H-10 | Прямой кросс к Kitagawa B210 |
| Tonfou | TF3B-10 | Полная взаимозаменяемость |
| Seoam | CAH-10 | Полная взаимозаменяемость |
| Howa | HOB-10 | Полная взаимозаменяемость |
| ROHM | KFD-HE 250 | Совместимость по оснастке |
| SMW-Autoblok | BH-M 250 / BH-D 250 | Совместимость по оснастке |
| SCHUNK | ROTA NC 250 | Совместимость по оснастке |
| Forkardt | KFD 250 / KFH 250 | Совместимость по оснастке |
| Fuerda | SC-10-250 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца — в редких модификациях они могут отличаться.
На какие станки устанавливается B-210
Kitagawa B-210 — 10-дюймовый патрон, который широко применяется на токарных станках с ЧПУ среднего и тяжёлого класса, а также на многофункциональных обрабатывающих центрах. Ниже — модели, где он встречается штатно или как опция.
Японские производители станков
Okuma
Один из самых частых примеров. Патрон Kitagawa B-210 устанавливается на токарные станки Okuma Multus B200II/750, Okuma Multus B300, Okuma ES-L110, Okuma LT-300BBMY, Okuma 2SP-2500H. Везде используется 10-дюймовый патрон с проходным отверстием 75 мм.
Mazak
Патрон Kitagawa B-210 входит в стандартную комплектацию станков Mazak Quick Turn Nexus 250-II (шпиндель A2-8) и Mazak Integrex i-400S-2500U (10-дюймовый гидравлический патрон B-210A0815X).
DMG Mori (Mori Seiki)
На станках DMG Mori NLX 2500 SY/700 используется патрон Kitagawa BB 210 на главном шпинделе. На DMG Mori NTX2000/1500T установлен 10-дюймовый патрон B210. На DMG Mori CL2000B — 10-дюймовый трёхкулачковый патрон Kitagawa B-210 с частотой вращения 35–3500 об/мин.
Haas
На токарном центре Haas SL-20TB Big Bore установлен 10-дюймовый патрон Kitagawa B-210 с пропускной способностью прутка 2.5 дюйма.
Nakamura-Tome
Станки Nakamura Tome WT250 комплектуются патроном Kitagawa B-210 на главном шпинделе.
Тайваньские производители станков
Tongtai
Модели HS-22[M], TC-1500[M], TGL-15 имеют шпиндель A2-6/A2-8 и могут комплектоваться патроном B-210.
Leadwell
Станок T-6 со шпинделем A2-6/A2-8 и 10-дюймовым патроном.
Litz
Токарный станок LT-400 со шпинделем A2-6/A2-8.
Goodway
Серии GLS-2000 (A2-6/A2-8), GS-280 (A2-6/A2-8).
Вывод: Kitagawa B-210 — универсальный патрон для токарных станков с ЧПУ класса 10 дюймов. Основные бренды: Okuma, Mazak, DMG Mori, Haas, Nakamura-Tome (Япония и США) и Tongtai, Leadwell, Litz, Goodway (Тайвань). Для монтажа на другие станки достаточно, чтобы посадочное место соответствовало стандарту A2-6 или A2-8.
Опции для B-210
1. Переходные фланцы для крепления на шпиндель
Патрон B-210 поставляется с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 нужен переходной фланец.
| Тип крепления | Описание | Совместимость |
| Plain Back | Гладкое крепление (базовое) | Универсальное, требует переходного фланца |
| A2-6 | Фланец для шпинделя A2-6 | Для станков с шпинделем A2-6 |
| A2-8 | Фланец для шпинделя A2-8 | Для станков с шпинделем A2-8 |
Примечание: Готовые решения — B-210A6 (с фланцем A2-6) и B-210A8 (с фланцем A2-8).
2. Сырые кулачки (Soft Jaws) — для расточки под деталь
Сырые кулачки предназначены для финишной обработки под конкретную заготовку, что особенно важно в серийном производстве.
| Наименование | Описание | Артикул |
| Сырые кулачки SB10B1 | Комплект сырых кулачков для B-210 | SB10B1 |
| Универсальные KSJ-10 | Комплект сырых кулачков для патронов 10″ | KSJ-10 |
Совместимость: Сырые кулачки подходят для патронов Samchully HS-10, AutoStrong N-210, CHANDOX OP-210, ROHM, SMW AUTOBLOCK.
3. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HB10A1 | Комплект закалённых кулачков для B-210 | HB10A1 |
| Универсальные K-10CD-HJ | Комплект закалённых кулачков для патронов 10″ | K-10CD-HJ |
Совместимость: Закалённые кулачки подходят для патронов Kitagawa B-210, Samchully HS-10, AutoStrong и других аналогов.
4. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| TNS-B210 | Комплект Т-гаек для патронов 10″ | Для B-210, HS-10, Kitagawa B-210 |
Примечание: Т-гайки Kitagawa полностью совместимы с продукцией Samchully, AutoStrong, Autogrip, TonFou, Chandox и других брендов.

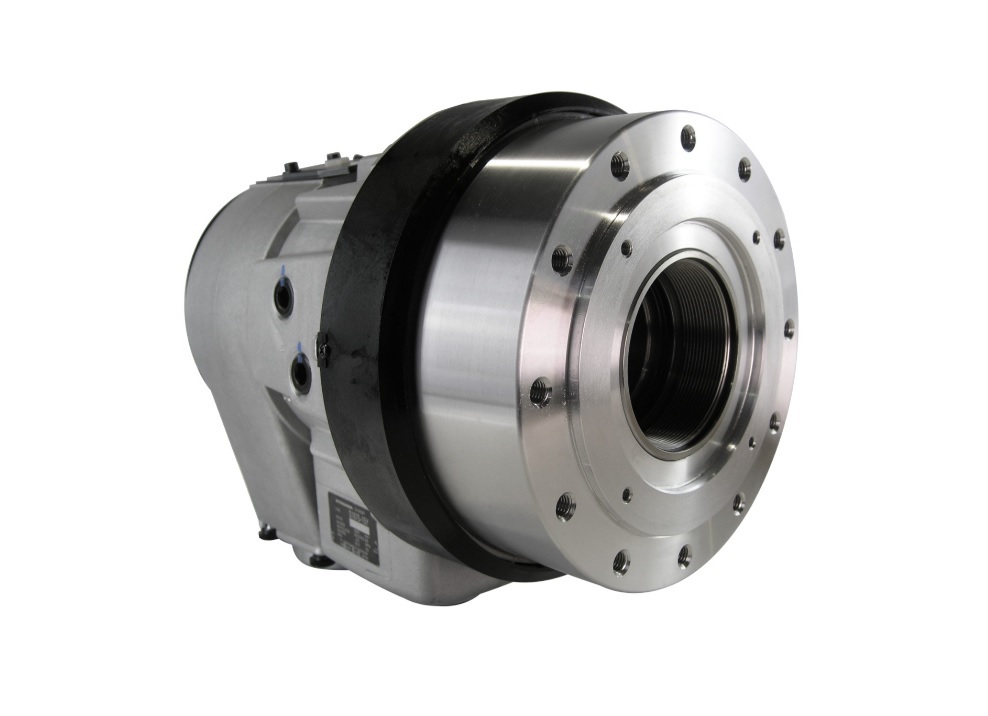

Совместимость с гидроцилиндрами
Для корректной работы патрона B-210 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| S1875 | M85×2 | Стандартный гидроцилиндр Kitagawa |
Рекомендация: Для максимальной совместимости и надёжности мы рекомендуем использовать S1875.
