Токарный патрон AutoStrong NB-218A15 (18″, 457 мм) — купить гидравлический 3-кулачковый патрон с фланцем A2-15
Флагман серии NB: центральное отверстие 166.5 мм
Серия NB — это инструменты для тех случаев, когда стандартного сквозного канала N-серии уже не хватает. Модель NB-218A15 — вершина линейки: при том же посадочном размере, что и N-218A15, она даёт увеличенное проходное отверстие 166.5 мм вместо 117.5 мм. Дополнительные 49 мм — это уже не «небольшой запас», а принципиально другой класс задач: пруток до 160 мм, длинномерные детали, крупные валы и корпуса, требующие подачи материала через шпиндель.
Ключевые отличия NB-218A15 от N-218A15:
- Сквозное отверстие: 166.5 мм против 117.5 мм — прирост 49 мм
- Усилие зажима: 18355 кгс (180 кН) — сопоставимо
- Максимальная скорость: 2000 об/мин
- Диапазон зажима: Ø75–Ø457 мм
- Вес: 161 кг (с фланцем A2-15)
- Момент инерции: 4.77 кг·м²
- Гидроцилиндр: ML2816
Конструктивные особенности:
- Корпус из высокопрочного чугуна FCD600 (модели 21″ и выше)
- Закалка и шлифовка направляющих, кулачков и внутренних деталей
- Адаптер-фланец под шпиндель A2-15 (DIN 55026) установлен на заводе
- Возможность установки автоматического податчика и упора
Типовые задачи: обработка крупных валов, осей, ступиц, фланцев, корпусов гидроаппаратуры, деталей нефтегазовой арматуры. Патрон востребован в производствах, где пруток большого диаметра идёт на детали крупного размера.
Совместимость: NB-218A15 — прямой аналог Kitagawa BB-218A15 и BR18A15, CHANDOX OPB-218A15, Samchully MH-218A15, AutoGrip 3H-218A15, TonFou TF3X-18A15, SEOAM CGH-18A15. Посадочные размеры и оснастка совместимы без доработок.

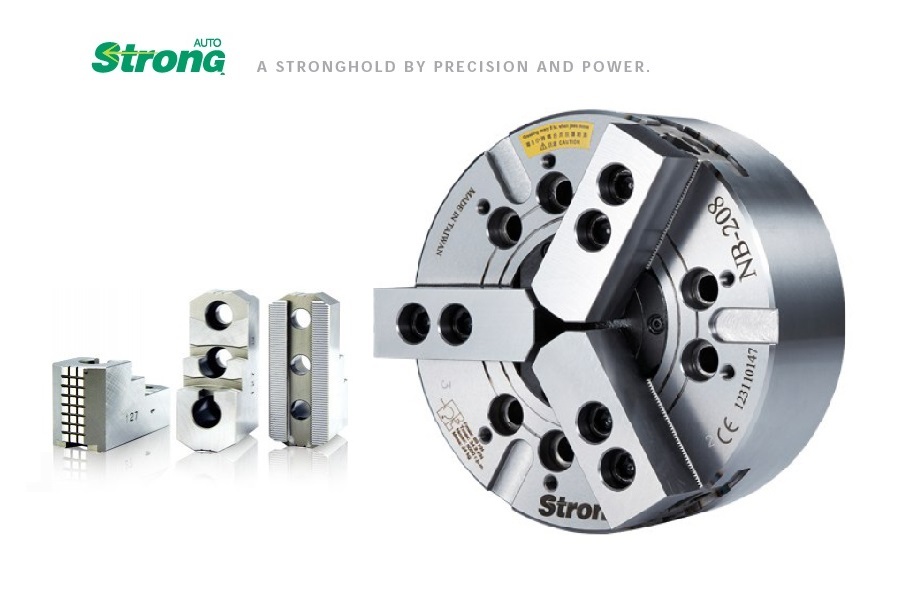

Купить AutoStrong NB-218A15
Цена: По запросу
Наличие: ✅
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)
Комплект поставки: Патрон с установленным фланцем A2-15, мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Увеличенное центральное отверстие 166.5 мм
✔️ Готов к установке на шпиндель A2-15
✔️ Взаимозаменяемость с Kitagawa BB-218A15 и BR18A15
✔️ Техническая поддержка по подбору
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)
Комплект поставки: Патрон с установленным фланцем A2-15, мягкие верхние кулачки, крепёж, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Увеличенное центральное отверстие 166.5 мм
✔️ Готов к установке на шпиндель A2-15
✔️ Взаимозаменяемость с Kitagawa BB-218A15 и BR18A15
✔️ Техническая поддержка по подбору
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
Технические характеристики AutoStrong NB-218A15
| Параметр | Значение |
| Модель | NB-218A15 |
| Диаметр патрона | 457 мм (18″) |
| Тип механизма | Клиновой, гидравлический, самоцентрирующийся |
| Сквозное отверстие, ⌀ | 166.5 мм |
| Диапазон зажима | Ø75–Ø457 мм |
| Ход плунжера | 23 мм |
| Ход кулачков на диаметр | 10.6 мм |
| Макс. тянущее усилие | 7240 кгс (71 кН) |
| Макс. усилие зажима | 18355 кгс (180 кН) |
| Макс. рабочее давление | 25.5 кгс/см² |
| Макс. частота вращения | 2000 об/мин |
| Масса (с фланцем) | 161 кг |
| Момент инерции | 4.77 кг·м² |
| Присоединительная резьба тяги | M180×3P |
| Крепление | Фланец A2-15 (установлен) |
| Рекомендуемый гидроцилиндр | ML2816 |
| Незакаленные (сырые) кулачки | HC15 |
| Закаленные (твердые) кулачки | HJ15 |
| Т-гайки | T-1518 |
Скачать каталог патронов серии NB-200A
| Раздел каталога | Содержание |
| Модельный ряд | Технические характеристики всех 7 моделей: NB-306A5, NB-208A6, NB-210A8, NB-310A8, NB-212A11, NB-215A15, NB-218A15 |
| Геометрические размеры | Полные таблицы размеров для всех моделей серии |
| Гидроцилиндры | Совместимость с гидроцилиндрами AutoStrong: M1552, M1868, M1878, MK1881, M2511, M2816 |
| Аналоги | Kitagawa BB и BR, CHANDOX OPB, Samchully MH, AutoGrip 3H, Tonfou TF3C/TF3X, SEOAM CGH, Howa HOB |
| Оснастка | Кулачки (HJ, HC), Т-гайки и переходные фланцы |
Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.
Модельный ряд и технические характеристики серии NB-200A
Единицы измерения / мм
Таблица 1. Параметры
| Модель | Проходное отверстие, ⌀ мм | Ход плунжера | Ход кулачков | Тяга, кгс | Зажим, кгс | Давление, кгс/см² | Скорость, об/мин | Вес, кг | Момент инерции | Гидроцилиндр | Закаленные кулачки HJ | Незакаленные кулачки HC | Диапазон зажима |
| NB-306A5 | 52 | 12 | 5.4 | 2243 | 5812 | 18.4 | 6000 | 14 | 0.06 | M1552 | HJ06 | HC06 | Ø16–Ø170 |
| NB-208A6 | 66 | 16 | 7.4 | 3558 | 9075 | 20.5 | 5000 | 24 | 0.14 | M1868 | HJ08 | HC08 | Ø20–Ø210 |
| NB-210A8 | 78 | 19 | 8.8 | 4385 | 11319 | 27.5 | 4200 | 37.4 | 0.4 | M1878 | HJ10 | HC10 | Ø25–Ø254 |
| NB-310A8 | 81 | 19 | 8.8 | 4976 | 12848 | 31.5 | 4500 | 36.4 | 0.33 | MK1881 | HJ10 | HC10 | Ø37–Ø254 |
| NB-212A11 | 122 | 23 | 10.6 | 5812 | 14990 | 20.5 | 3200 | 65 | 0.95 | M2511 | HJ12 | HC12 | Ø41–Ø315 |
| NB-215A15 | 142 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2500 | 130 | 3.0 | M2816 | HJ15 | HC15 | Ø60–Ø405 |
| NB-218A15 | 166.5 | 23 | 10.6 | 7240 | 18355 | 25.5 | 2000 | 161 | 4.77 | M2816 | HJ15 | HC15 | Ø75–Ø457 |

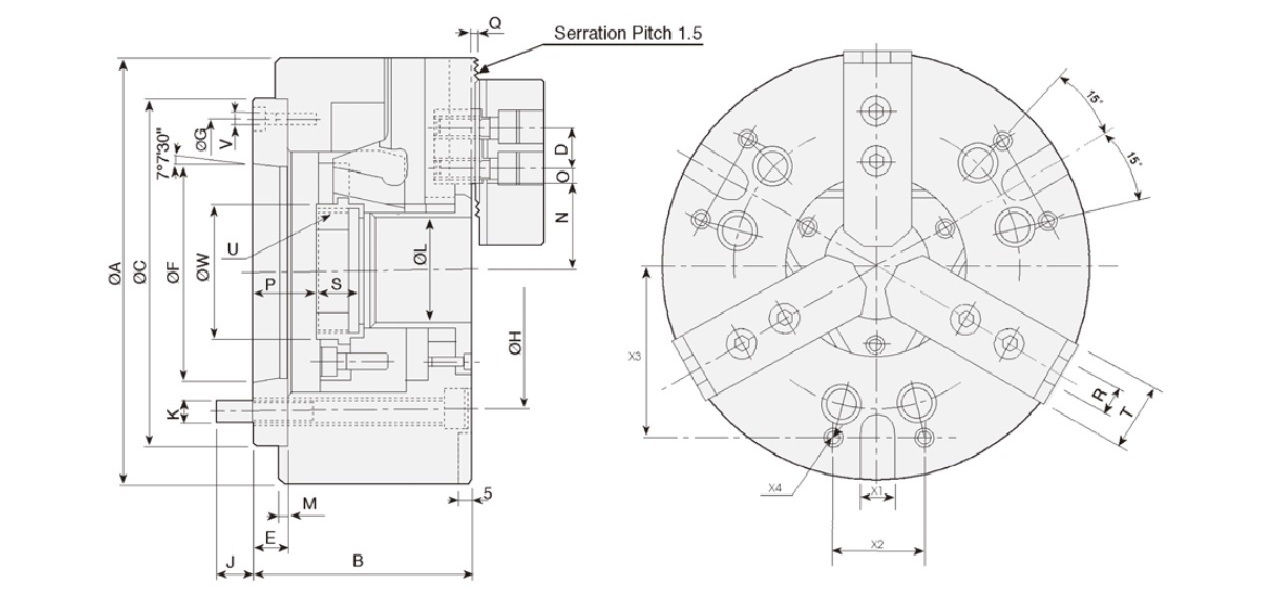

Таблица 2. Геометрические размеры серии NB-200A
Единицы измерения / мм
| Модель | A | B | C (H6) | D | E | F | G | H | J | K | L | M | N max | O max | O min | P max | P min | Q | R | S | T | U | V | W | X | X2 | X3 | X4 |
| NB-306A5 | 170 | 91 | 140 | 20 | 15 | 82.563 | 116 | 104.78 | 14.5 | 6xM10 | 52 | 5 | 34.3 | 18.25 | 9.25 | 26 | 14 | 2 | 12 | 20 | 31 | M60x2 | 3xM6 | 65 | 16 | 36 | 65 | M8 |
| NB-208A6 | 210 | 103 | 170 | 25 | 17 | 106.375 | 150 | 133.35 | 19.5 | 6xM12 | 66 | 5 | 42 | 23.75 | 11.75 | 31.5 | 15.5 | 2 | 14 | 20 | 35 | M75x2 | 3xM6 | 80 | 16 | 45 | 80 | M8 |
| NB-210A8 | 254 | 113 | 220 | 30 | 18 | 139.719 | 190 | 171.45 | 24 | 6xM16 | 78 | 5 | 53 | 33.75 | 14.25 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M87x2 | 3xM8 | 94 | 16 | 60 | 102 | M10 |
| NB-310A8 | 254 | 113 | 220 | 30 | 18 | 139.719 | 190 | 171.45 | 24 | 6xM16 | 81 | 5 | 54 | 32.25 | 14.25 | 26.5 | 7.5 | 2 | 16 | 25 | 40 | M90x2 | 3xM8 | 97 | 16 | 60 | 102 | M10 |
| NB-212A11 | 315 | 134 | 300 | 30 | 22 | 196.869 | 260 | 235 | 28 | 6xM20 | 122 | 6 | 74.2 | 36.25 | 12.75 | 12.75 | 19 | 2 | 21 | 28 | 50 | M135x2 | 3xM10 | 143 | 20 | 60 | 138 | M10 |
| NB-215A15 | 405 | 154 | 380 | 43 | 27 | 285.775 | 330.2 | 330.2 | 33 | 6xM24 | 142 | 6 | 93.5 | 45.25 | 15.25 | 34 | 11 | 5 | 22 | 43 | 62 | M155x2 | 3xM12 | 164 | 20 | 80 | 160 | M12 |
| NB-218A15 | 457 | 154 | 380 | 43 | 27 | 285.775 | 330.2 | 330.2 | 33 | 6xM24 | 166.5 | 6 | 96.7 | 63.25 | 18.25 | 34 | 11 | 5 | 22 | 43 | 62 | M180x3 | 3xM12 | 189 | 20 | 100 | 160 | M12 |
Взаимозаменяемость с другими брендами
| Бренд | Модель-аналог | Примечание |
| Kitagawa | BB-218A15 | Полная взаимозаменяемость (проход 166.5 мм) |
| Kitagawa | BR18A15 | Полная взаимозаменяемость, точность 0.01 мм T.I.R. |
| CHANDOX | OPB-218A15 | Полная взаимозаменяемость |
| Samchully | MH-218A15 | Полная взаимозаменяемость |
| AutoGrip | 3H-218A15 | Прямой кросс |
| TonFou | TF3X-18A15 | Полная взаимозаменяемость |
| SEOAM | CGH-18A15 | Полная взаимозаменяемость |
| Howa | H0318M-A15 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги (M180×3P) и тип фланца. Для моделей Kitagawa серии B-218 (например, B-218A15) сквозное отверстие составляет 117.5 мм, поэтому они не являются прямыми аналогами NB-218A15. Серия Kitagawa BR — это следующее поколение с точностью 0.01 мм T.I.R. и повторяемостью при переустановке кулачков.
На какие станки устанавливается AutoStrong NB-218A15
Патрон NB-218A15 поставляется с уже установленным фланцем A2-15, поэтому предназначен для станков с соответствующим шпинделем.
Тайваньские производители
Tongtai TNL-160ALII[1M] — шпиндель A2-15, chuck 18″/21″, до 2500 об/мин.
Tongtai TNL-160ALII[1.6M] — шпиндель A2-15, chuck 18″/21″.
Tongtai THL-620[M] — тяжёлый токарный станок, шпиндель A2-15, chuck 21″/24″.
Victor Taichung Vturn-40/125 — шпиндель A2-15, chuck 18″, макс. диаметр точения Ø620 мм.
Victor Taichung Vturn-45/125 — шпиндель A2-15, chuck 18″.
Victor Taichung Vturn-S36/85 — шпиндель A2-15, повышенная жёсткость.
YCM TC-46/46M — шпиндель A2-15, chuck 18″/21″/24″, отверстие шпинделя Ø130 мм.
Alex-Tech VT-36BL(MC) — шпиндель A2-15, 18″ hydraulic 3-jaw chuck.
Alex-Tech VT-40/50/70 — шпиндель A2-15/A2-20, отверстие шпинделя 131–308 мм.
Goodway GS 3600 — шпиндель A2-15, chuck 18″/21″.
SUN FIRM CST series — двухшпиндельный токарный станок, шпиндель A2-15.
Johnford ST-400BX+B+C+Y — токарно-фрезерный центр, шпиндель A2-15, chuck size 18″/21″.
Японские и корейские производители
Hyundai WIA L4000LC — шпиндель A2-15, chuck 21″, bar capacity Ø180 мм.
Hyundai WIA L600A — шпиндель A2-15, chuck 21″, макс. диаметр точения Ø900 мм.
DMC DL 55L — шпиндель A2-15, chuck 21″, до 1700 об/мин.
SMEC SL 5500B — шпиндель A2-15 (опция A2-20), chuck 24″.
Haas ST-50 — шпиндель A2-15, chuck 24″, 30 hp.
Китайские производители
Shenyang HTC125300 — шпиндель A2-15, отверстие шпинделя 140 мм.
Dalian (DMTG) — серия DL, шпиндель A2-15.
Важное примечание: Патрон NB-218A15 полностью совместим с Kitagawa BB-218A15 и BR18A15 по посадочным размерам, резьбе тяги (M180×3P) и оснастке. Это означает, что он может быть установлен на любой станок, где предусмотрено место под патрон BB-218A15 или его аналоги, включая станки с фланцем A2-15.
Опции для AutoStrong NB-306A5
1. Сырые кулачки (Soft Jaws) — HC
| Наименование | Описание | Артикул |
| Сырые кулачки HC15 | Комплект сырых кулачков для NB-218A15 | HC15 |
Совместимость: Сырые кулачки HC15 подходят для патронов Kitagawa BB-218A15, BR18A15, CHANDOX OPB-218A15, Samchully MH-218A15 и других аналогов.
2. Твёрдые (закалённые) кулачки — Hard Jaws
Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.
| Наименование | Описание | Артикул |
| Закалённые кулачки HJ15 | Комплект закалённых кулачков для NB-218A15 | HJ15 |
Совместимость: Закалённые кулачки HJ15 подходят для патронов Kitagawa BB-218A15, BR18A15, CHANDOX OPB-218A15, Samchully MH-218A15 и других аналогов.
3. Т-гайки (T-Nuts)
| Модель | Описание | Применение |
| T-1518 | Комплект Т-гаек для патронов 15″/18″ | Для NB-218A15, BB-218A15, MH-218A15 |
Примечание: Т-гайки AutoStrong полностью совместимы с продукцией Kitagawa, CHANDOX, Samchully, AutoGrip, TonFou, SEOAM, Howa и других брендов.
Совместимость с гидроцилиндрами
Для корректной работы патрона NB-218A15 требуется гидроцилиндр с соответствующей резьбой и параметрами:
| Гидроцилиндр | Резьба тяги | Особенности |
| ML2816 | M180×3P | Стандартный гидроцилиндр AutoStrong |
Рекомендация: Для максимальной совместимости и надёжности используйте ML2816. Гидроцилиндр ML2816 также совместим с патронами Kitagawa BB-218A15, BR18A15, CHANDOX OPB-218A15 и их аналогами.
