Четвертая ось CNC-120R для маленького станка с ЧПУ

Оптимальный выбор поворотного стола для рабочей поверхности 600 × 300 мм

Стол CNC-120R для станков с системами ЧПУ: Fanuc, Siemens, Heidenhain

Фрезерование в поворотном столе CNC-120R

Поворотный стол с диаметром планшайбы 120 мм для станков с ЧПУ
CNC-120R оснащается кулачковым патроном 80...100 мм и задней бабкой

Также четвертая ось может быть исполнена в компоновке "наклонный стол"

Поворотные столы GSA+ для станков с ЧПУ

Поворотные столы и четвертые оси значительно повышают уровень универсальности станков с ЧПУ

Возможность проведения позиционной обработки с индексированием на заданный угол

Непрерывная обработка в четырех или пяти осях станка с ЧПУ



GSAPLUS | Поворотный стол CNC-120R (L) для станка с ЧПУ

Оснащение поворотного стола CNC-120R



Поворотный стол CNC-120R для фрезерного станка с ЧПУ

• Поворотный стол CNC-120R предназначен для использования с фрезерными обрабатывающими центрами с системами ЧПУ (Fanuc, Siemens, Heidenhain) и широкоуниверсальными фрезерными станками с ручным управлением и NC контроллерами.
• Планшайба размером 120 мм четвертой оси CNC-120R минимально индексируется на 0,001 градуса и способна непрерывно управляться от сервомотора поворотного стола либо позиционироваться на любой заданный угол с высочайшей точностью 30" угловые секунды­ и повторяемостью 4" угловые секунды­.
• Передачу высочайшего крутящего момента в 118 Нм создает серводвигатель (Fanuc, Siemens, Heidenhain), через беззазорную червячную пару скольжения с передаточным отношением (1:60), непосредственно к планшайбе поворотного стола CNC-120R. В свою очередь, гидравлическая или пневматическая системы зажима планшайбы поворотного стола CNC-120R обеспечивают надежную фиксацию детали и исключают незапланированный проворот планшайбы.
• Четыре Т-образных паза планшайбы поворотного стола, размером 10H7, предназначены для крепления токарного патрона SC-4/SK-4 размером до 120 мм. цангового патрона, или иного приспособления для установки заготовки.
• Центральное сквозное отверстие в планшайбе размером 30 мм позволяет разместить заготовку в шпинделе стола насквозь, а также гидрофицировать патроны и приспособления стола.
Четвертая ось CNC-120R для станка с ЧПУ


Токарный патрон SC-4 для поворотного стола CNC-120R

• Классически поворотный стол CNC-120R комплектуется ручным спиральным трехкулачковым патроном SC-3 размером 86 мм, SC-4 размером 112 мм, SK-4 размером 112 мм.
• Гидрофикация стола позволяет установить на планшайбу гидравлический самоцентрирующийся трехкулачковый токарный патрон N-204 либо гидравлический цанговый токарный патрон.
• Четыре Т-образных паза планшайбы размером 10H7 предназначены для крепления переходного адаптера (фланца) для крепления патрона к планшайбе.
• Токарный патрон, установленный на поворотный стол, позволяет жестко и точно удерживать заготовку в процессе фрезерования, сверления, расточки, нарезания резьбы.


Ручная задняя бабка TS-A135 для поворотного стола CNC-120R

• Задняя бабка TS-A135 предназначена для поддержки и поджатия свободного торца консольно закрепленной длинномерной заготовки в токарном патроне, установленном на планшайбе поворотного стола CNC-120R.
• Упорный конус пиноли задней бабки TS-A135 выполнен с конусом Морзе №2, что обеспечивает надежный зажим и фиксацию положения заготовки в центрах.
• Задний центр устанавливается в упорный центр выдвижной пиноли задней бабки TS-A135, пиноль с центром подается вручную маховиком и поджимает заготовку в центровое отверстие, обеспечивая надежную фиксацию заготовки и зажим в центрах.
• Пиноль задней бабки TS-A135 для поворотного стола CNC-120R может оснащаться вращающимся или неподвижным центром, вращающимся патроном SC-3 на хвостовике конус морзе.


Пневматическая или гидравлическая задняя бабка TS-A135(P/H) для поворотного стола CNC-120R

• Задние бабки TS-A135(P/H) предназначена для поддержки и поджатия свободного торца консольно закрепленной длинномерной заготовки в токарном патроне, установленном на планшайбе поворотного стола CNC-120R.
• Упорный конус пиноли задней бабки TS-A135(P/H) выполнен с конусом Морзе №2, что обеспечивает надежный зажим и фиксацию положения заготовки в центрах.
• Задний центр устанавливается в упорный центр выдвижной пиноли задней бабки TS-A135(P/H), пиноль с центром подается пневматическим или гидравлическим цилиндром автоматически с помощью М-команды, обеспечивая усиленную фиксацию заготовки и зажим в центрах.
• Пиноль задней бабки TS-A135(P/H) для поворотного стола CNC-120R может оснащаться вращающимся или неподвижным центром.
Пневматическая и гидравлическая задняя бабка TS-A135 (P/H)для поворотного стола CNC-120R


Пневматическая или гидравлическая задняя бабка TSA-120S с планшайбой для поворотного стола CNC-120R

• Задняя бабка TSA-120S с планшайбой нашла свое применение в компоновках "Наклонный стол" и "Стол-люлька" совместно с поворотным столом CNC-120R.
• TSA-120S сконструирована как контр-опора для поддержки приспособлений позиционируемых столом CNC-120R. Задняя бабка TSA-120S имеет собственную поворотную планшайбу со сквозным отверстием, гидравлическую или пневматическую тормозную систему, жесткий корпус.
• На ланшайбе TSA-120S также как и в четвертой оси CNC-120R может быть смонтирован патрон SC-4/SK-4, либо ответное приспособление для крепления второй стороны детали.
• Задняя бабка TSA-120S не имеет собственного мотора и приводится в движение поворотным столом CNC-120R соединенным с ней жестким рабочим столом, либо приспособлением, либо через зажатую деталь, при условии её достаточной жесткости для преодоления инерции и передачи вращающего момента к планшайбе задней бабке TSA-120S.


"Наклонный стол" и "Стол-люлька" CNC-120R

• Компоновки "Наклонный стол" и "Стол-люлька" представляют собой агрегат с наклонной рабочей поверхностью шириной 120 мм и длиной до 600 мм, в большинстве случаев, определяемой размерами стола станка с ЧПУ.
• Компоненты "Наклонного стола" и "Стола-люльки" очень похожи, в их состав включены: - поворотный стол CNC-120R; - задняя бабка с планшайбой TSA-120S; - базовый стол (нижнее основание - стальная плита); - рабочий стол (верхняя наклоняемая стальная плита); - L-образные плиты (крепление наклонного стола к планшайбам); - гидро или пневмо подключение;
• Отличия "Наклонного стола" и "Стола-люльки": - В комплектации "Наклонный стол" (вид сверху) зеркало рабочего стола лежит на оси вращения планшайбы; - "Стол-люлька" имеет смещенный вниз от оси вращения рабочий стол (вид снизу)


Пневмо и гидооснащение поворотного стола CNC-120R

• Поворотный стол CNC-120R имеет собственную мульти-фрикционную дисковую тормозную систему (Зажимной момент трения с 4-х сторон на планшайбе стола), что обеспечивает: - Создание момента силы в 430 кгм с пневмозажимом: 5 кг/см² (5 атм); - Создание момента силы в 1050 кгм с гидрозажимом: 20 кг/см² (20 атм).
• В большинстве случаев используется пневмоподключение от магистрали цеха, его усилия достаточно для удержания заготовки в заневоленном состоянии в большинстве случаев;
• Достаточно часто используют систему PHC (изображение слева) - это пневмо-гидро усилитель, преобразующий пневматическое давление из магистрали 5 кг/см² (5 атм) в локальное гидравлическое давление в тормозе планшайбы поворотного стола CNC-120R.
• Для более сильного зажима 20 кг/см² (20 атм), при постоянном использовании дополнительных гидрофицированных зажимных приспособлений, интегрируют полноценную гидростанцию (вид справа) имеющую высокую производительность и более мощное давление в 30-35 атм.
Пневмо гидроусилитель, гидростанция для поворотного стола CNC-120R
Гидравлическое приспособление поворотного стола CNC-120R


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CNC-120R (L)

Поворотный стол CNC-120R для фрезерного станка
Модель поворотного столаCNC-120R (L)
Метод движения­ столаЧервячный редуктор скольжения
Диаметр планшайбы­ ­Ø 120 мм
Высота центров­ в вертикальном положении 4-ой оси­ 115 мм­
Высота зеркала ­стола в горизонтальном положении­ 170 мм
Максимальная габаритная высота­ 4-ой оси без крышки двигателя 193 мм­
Диаметр отверстия в планшайбе / шпинделе­ Ø 30H7 / 30 мм­
Ширина Т-паза ­планшайбы 10H7 мм ­
Ширина сухаря планшайбы 14h7 мм ­
Модель серводвигателя MITSUBISHI­ HF44T-A47, HF74T-A47­
Модель серводвигателя FANUC­ α2 i­
Модель серводвигателя SIEMENS­ 1FK7042 ­
Модель серводвигателя HEIDENHAIN­ QSY96G ­
Передаточное отношение ­редуктора 1:60 ­
Минимальная индексация ­планшайбы 0,001°
Максимальная скорость планшайбы­ 33,3 об/мин при 2000 об/мин­
Усилие пневмати­ческого зажима ­ 12 кг·м при 5 кг/см² ­
Усилие гидравли­ческого зажима ­ 24 кг·м при 20 кг/см² ­
Точность индексирования­ 30"­
Повторяемость ­ 4"­
Максимальная сила резания / крутящий момент­ 12 кг·м / ­118 ­Нм
Вес 28 кг­

Поворотный стол для фрезерного станка


CNC-120R~CNC-320R

Размер файла: 1.26 мб

CNC-120R, CNC-170R, CNC-200R, CNC-250R, CNC-320R

Скачать



Чертеж CNC-120R.pdf

Размер файла: 101.11 кб

Чертеж 4-ой оси CNC-120R

Скачать

ВЫПОЛНЕННЫЕ ПРОЕКТЫ

CNC-120R + TSA-120S Исполнение: "Люлька"

Станок: Вертикальный ОЦ с ЧПУ FANUC
Размер стола станка: 600 × 400 мм
4-ая ось: GSAPLUS модель CNC-120R (гидрозажим)
Контропора: GSAPLUS модельTSA-120S (гидрозажим)
Комплект L-образных плит - 2 шт
Наклонный стол: 350 × 160 мм
Промежуточный стол: 700 × 250 мм
Гидростанция GSAPLUS HT-1
Гидрофицированное 2-х местное зажимное приспособление
Деталь: Крышка стартера

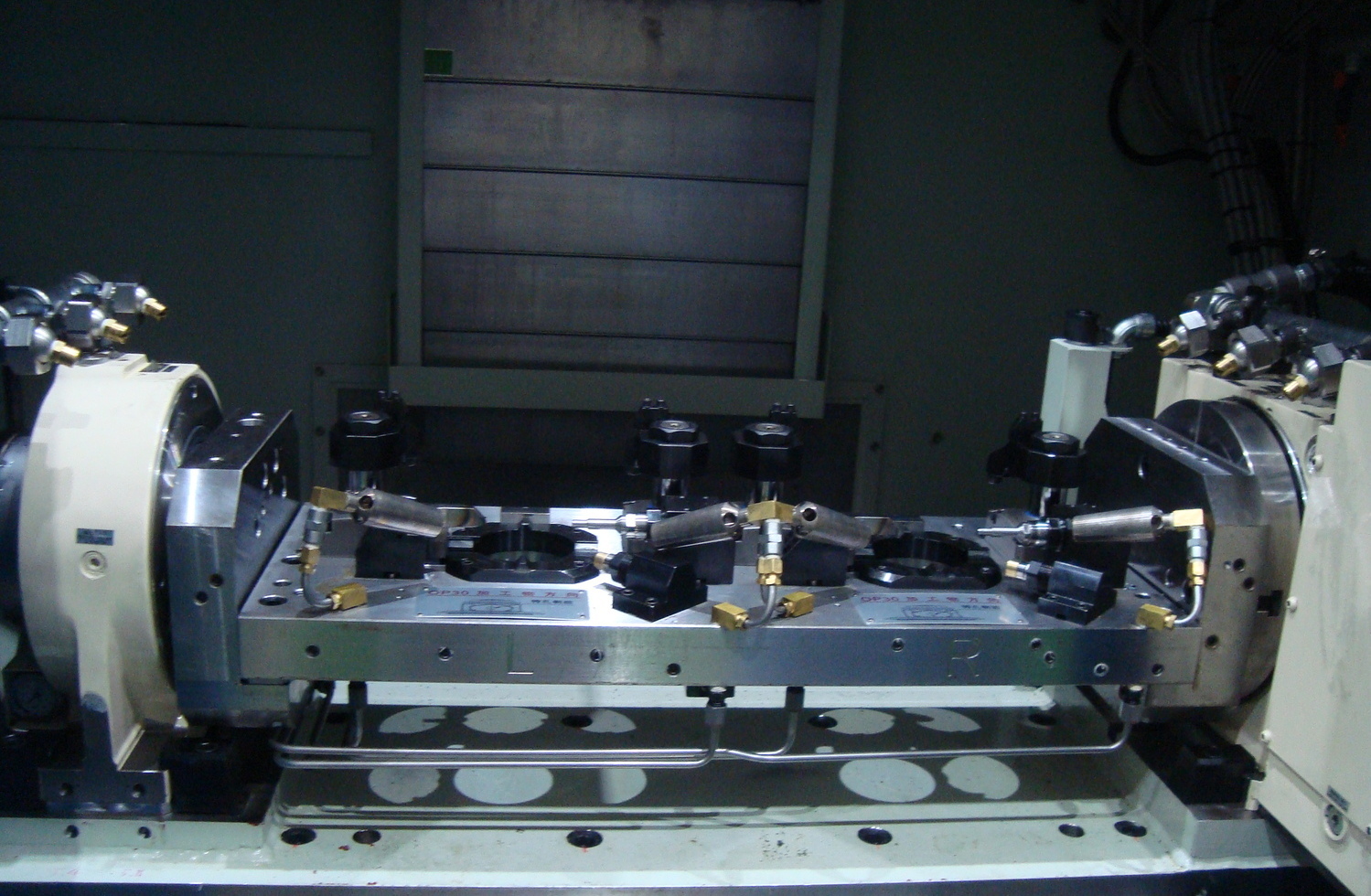

Стол-люлька CNC-120R с задней бабкой TSA-120S с планшайбой 120 мм
