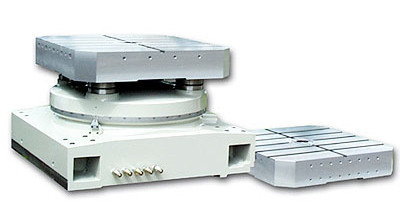

Паллетные столы GSA+ серии APCR/APCI-400~1000 для горизонтальных центров

Высокоточное модульное решение для горизонтальных обрабатывающих центров
Паллетные столы серии APCR/APCI от GSA+ — это высокоточные модульные системы, предназначенные для оснащения горизонтальных обрабатывающих центров. Модульная конструкция позволяет использовать стол как с одной, так и с несколькими паллетами. Паллеты полностью взаимозаменяемы для всех индексных и поворотных столов GSA+ (ресиверов). В серии доступны модели с размером паллет от 400 до 1000 мм. Высокое качество изготовления и 48-часовое тестирование гарантируют стабильность параметров.
Ключевые особенности и преимущества
Высокая точность и модульность
Высокоточная и проверенная модульная система для проектирования столов (ресиверов) и одной или нескольких паллет.
Взаимозаменяемость паллет
Все паллеты взаимозаменяемы для любых индексных или поворотных столов GSA+ (ресиверов).
Гидравлический зажим
Надёжная фиксация паллеты осуществляется с помощью гидравлических прижимных болтов или зажимной плиты.
Высокое качество и надёжность
Все компоненты изготовлены из высококачественных материалов. Каждый стол проходит 48-часовое тестирование точности. Все электрические компоненты импортируются из Японии или Германии.
Высокая точность позиционирования
Повторяемость позиционирования составляет 0.01 мм.

Параметр	APCR/APCI-500S1	APCR/APCI-630S1	APCR/APCI-800S1	APCR/APCI-1000
Размер паллеты, мм (дюйм)	500 / 19.67	630 / 24.79	800 / 31.48	1000 / 39.35
Размер Т-образного паза, мм (дюйм)	18H7 / 0.71H7	18H7 / 0.71H7	18H7 / 0.71H7	22H7 / 0.87H7
Общая высота, мм (дюйм)	450 / 17.71	506 / 19.91	557 / 21.92	550 / 21.64
Вес зажимной станции, кг	365	600	750	1100
Вес паллеты, кг	75	120	170	300
Макс. нагрузка (равномерно распределённая), кг	600	1200	2000	3000
Усилие зажима, кгс	5495	12000	14000	8000
Крутящий момент резания, кг·м	900	1900	2900	450
Параллельность, мм	0.015	0.015	0.025	0.03
Повторяемость позиционирования, мм	0.01	0.01	0.01	0.01

Области применения
Горизонтальные обрабатывающие центры
Столы идеально подходят для новых горизонтальных обрабатывающих центров, а также для модернизации существующего оборудования.
Серийное производство
Благодаря быстрой смене паллет и высокой точности, столы востребованы в серийном и массовом производстве.
Обработка корпусных деталей
Оптимальны для высокоточной обработки корпусных деталей, требующих обработки с нескольких сторон.
Совместимость с системами ЧПУ
Столы серии APCR/APCI совместимы с большинством распространённых систем ЧПУ, включая FANUC, Mitsubishi, Siemens и Heidenhain. Возможна установка серводвигателей различных производителей по запросу.
Как заказать
Для подбора оптимальной модели и получения коммерческого предложения свяжитесь с нашими менеджерами. Мы поможем выбрать паллетный стол, идеально соответствующий вашим задачам и типу оборудования.
