Компактные и технологичные решения для малогабаритных станков

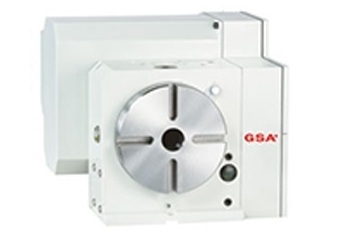

Одноосевые поворотные столы серии CNC‑120RB~250RB от GSA+ — это идеальный выбор для оснащения малогабаритных вертикальных обрабатывающих центров и сверлильных станков. Главная особенность серии — заднее расположение серводвигателя, которое позволяет избежать помех с защитным кожухом станка и существенно экономит рабочее пространство.

Благодаря продуманной конструкции, эти столы отлично подходят для высокоточных операций фрезерования, сверления и индексации. Важно: данная серия предназначена исключительно для вертикальной установки и не может использоваться в горизонтальном положении.

Ключевые особенности и преимущества

Заднее расположение двигателя

Минимизирует помехи с кожухом станка, обеспечивая свободный доступ к рабочей зоне и упрощая монтаж.

Компактность

Идеальное решение для станков с ограниченным рабочим пространством.

Высокая точность позиционирования

Минимальный угол деления 0.001° и повторяемость позиционирования до ±4 угловых секунд.

Надёжная фиксация

Мощные пневматический и гидравлический тормозные механизмы обеспечивают стабильность при резании.

Широкий модельный ряд

Четыре типоразмера (CNC‑120RB, CNC‑170RB, CNC‑200RB, CNC‑250RB) позволяют подобрать оптимальное решение под любую задачу.

Технические характеристики серии

Общие параметры:

Передаточное число: от 1:60 до 1:90

Максимальная частота вращения: до 33.3 об/мин

Точность позиционирования: до 20″

Повторяемость (однонаправленная): ±4″

Усилие пневмозажима: от 6 до 47 кг·м

Усилие гидрозажима: от 12 до 94 кг·м

Максимальное усилие резания: от 12 до 45 кг·м
