Ручные спиральные патроны AutoStrong серии SK — купить трёхкулачковые патроны с разборными кулачками
Серия SK — ручные спиральные патроны с разборными кулачками
AutoStrong SK — семейство трёхкулачковых ручных спиральных патронов с разборными (сборными) кулачками. В отличие от серии SC с цельными монолитными кулачками, серия SK построена по двухсоставной схеме: нижние (мастер-) кулачки DJ-SK постоянно находятся в патроне, а верхние зажимные кулачки крепятся к ним через прямоугольное пазовое соединение двумя болтами и могут быстро меняться под конкретную задачу. Это делает серию SK самым гибким решением среди ручных спиральных патронов AutoStrong.
Модельный ряд включает 8 типоразмеров: SK-4, SK-6, SK-7, SK-8, SK-9, SK-10, SK-12, SK-16 — от 4″ до 16″.
Ключевые особенности серии SK:
- Разборные кулачки — нижние мастер-кулачки DJ-SK остаются в патроне, верхние меняются
- Два типа верхних кулачков — закалённые ступенчатые UJ-SK (аналог серии HJ) и незакалённые сырые SKC / CP (аналог серии HC)
- Прямоугольное пазовое крепление верхних кулачков — точное соединение, стягиваемое двумя болтами на каждый кулачок, обеспечивает беззазорную передачу усилия зажима
- Спиральный (реечный) механизм — самозацентрирование заготовки при зажиме
- Точность зажима 0.03 мм (0.0012″) T.I.R. — высокая повторяемость
- Корпус из чугуна MEEHANITE — в 3 раза прочнее обычного чугуна, подходит для высокоскоростного вращения
- Максимальная гибкость — незакалённые кулачки можно растачивать «по месту» под конкретную заготовку, а также изготавливать нестандартной высоты, длины и ширины
Комплект поставки каждого патрона SK:
- Патрон SK — 1 шт.
- Мастер-кулачки DJ-SK — 3 шт. (установлены в патроне)
- Закалённые кулачки UJ-SK — 3 шт. (установлены в патроне)
- Крепёжные болты для патрона и верхних кулачков
- Набор ключей
- Инструкция
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
Токарный патрон Autostrong SK-4

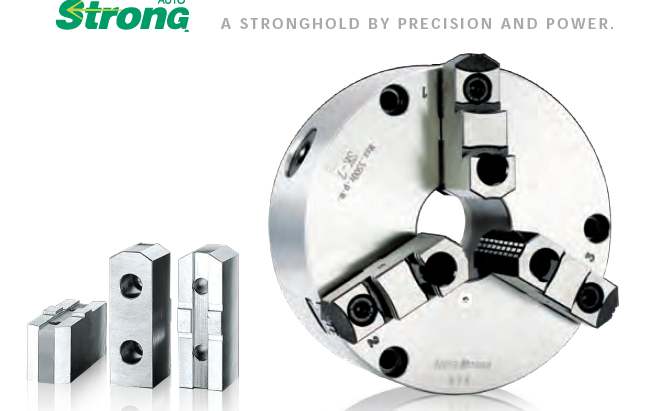

Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-4 (112 мм, 4″) со сборными кулачками. Проходное отверстие 32 мм. Усилие зажима 1200 кгс, допустимый момент на ключе 4,5 кгс·м. Максимальная скорость 2500 об/мин. Диапазон зажима: наружный Ø3–Ø95 мм, внутренний Ø34–Ø90 мм. Вес 3,8 кг. Конструкция с разборными кулачками DJ-SK4 (мастер-кулачки) и UJ-SK4 (верхние закалённые ступенчатые кулачки) обеспечивает быструю переналадку. Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее (Plain Back).
Токарный патрон Autostrong SK-6
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-6 (167 мм, 6″) со сборными кулачками. Проходное отверстие 45 мм. Усилие зажима 2200 кгс, допустимый момент на ключе 9,0 кгс·м. Максимальная скорость 2000 об/мин. Диапазон зажима: наружный Ø4–Ø160 мм, внутренний Ø55–Ø150 мм. Вес 9,0 кг, момент инерции 0,03 кг·м². Разборные кулачки DJ-SK6 (нижние мастер-кулачки) и UJ-SK6 (верхние закалённые ступенчатые кулачки). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-7
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-7 (192 мм, 7″) со сборными кулачками. Проходное отверстие 58 мм. Усилие зажима 2500 кгс, допустимый момент на ключе 11,0 кгс·м. Максимальная скорость 2000 об/мин. Диапазон зажима: наружный Ø8–Ø180 мм, внутренний Ø62–Ø170 мм. Вес 13,8 кг, момент инерции 0,06 кг·м². Разборные кулачки DJ-SK7 (мастер-кулачки), UJ-SK7 (верхние закалённые ступенчатые) и SKC07 / CP-07 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-8
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-8 (200 мм, 8″) со сборными кулачками. Проходное отверстие 58 мм. Усилие зажима 2500 кгс, допустимый момент на ключе 11,0 кгс·м. Максимальная скорость 2000 об/мин. Диапазон зажима: наружный Ø8–Ø190 мм, внутренний Ø68–Ø180 мм. Вес 15,5 кг, момент инерции 0,07 кг·м². Разборные кулачки DJ-SK8 (мастер-кулачки), UJ-SK8 (верхние закалённые ступенчатые) и SKC07 / CP-07 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-9
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-9 (232 мм, 9″) со сборными кулачками. Проходное отверстие 70 мм. Усилие зажима 3000 кгс, допустимый момент на ключе 15,0 кгс·м. Максимальная скорость 2000 об/мин. Диапазон зажима: наружный Ø11–Ø220 мм, внутренний Ø70–Ø210 мм. Вес 22,0 кг, момент инерции 0,16 кг·м². Разборные кулачки DJ-SK9 (мастер-кулачки), UJ-SK9 (верхние закалённые ступенчатые) и SKC09 / CP-09 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-10
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-10 (273 мм, 10″) со сборными кулачками. Проходное отверстие 89 мм. Усилие зажима 4000 кгс, допустимый момент на ключе 19,5 кгс·м. Максимальная скорость 1800 об/мин. Диапазон зажима: наружный Ø12–Ø260 мм, внутренний Ø80–Ø250 мм. Вес 29,7 кг, момент инерции 0,26 кг·м². Разборные кулачки DJ-SK10 (мастер-кулачки), UJ-SK10 (верхние закалённые ступенчатые) и SKC09 / CP-09 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-12
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-12 (310 мм, 12″) со сборными кулачками. Проходное отверстие 105 мм. Усилие зажима 4200 кгс, допустимый момент на ключе 21,0 кгс·м. Максимальная скорость 1800 об/мин. Диапазон зажима: наружный Ø15–Ø300 мм, внутренний Ø90–Ø290 мм. Вес 43,5 кг, момент инерции 0,58 кг·м². Разборные кулачки DJ-SK12 (мастер-кулачки), UJ-SK12 (верхние закалённые ступенчатые) и SKC12 / CP-12 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее/заднее.
Токарный патрон Autostrong SK-16
Ручной 3-кулачковый спиральный самоцентрирующийся токарный патрон SK-16 (405 мм, 16″) со сборными кулачками. Проходное отверстие 160 мм. Усилие зажима 4500 кгс, допустимый момент на ключе 25,0 кгс·м. Максимальная скорость 1200 об/мин. Диапазон зажима: наружный Ø20–Ø400 мм, внутренний Ø130–Ø380 мм. Вес 110,0 кг, момент инерции 1,45 кг·м². Разборные кулачки DJ-SK16 (мастер-кулачки), UJ-SK16 (верхние закалённые ступенчатые) и SKC16 / CP-16 (верхние незакалённые). Точность зажима 0,03 мм T.I.R. Корпус из чугуна MEEHANITE. Крепление переднее (SK-16 — только переднее).
Система разборных кулачков серии SK
Патроны AutoStrong серии SK построены по двухсоставной схеме кулачков, что принципиально отличает их от серии SC с цельными монолитными кулачками. Каждый кулачок состоит из двух частей: нижнего (мастер-) кулачка DJ-SK, который постоянно находится в патроне, и верхнего зажимного кулачка, который крепится к мастер-кулачку через точное прямоугольное пазовое соединение двумя болтами. Такая конструкция обеспечивает быструю переналадку под конкретную задачу обработки без снятия патрона со станка.
Нижние (мастер-) кулачки DJ-SK (down jaws) — несменная часть. С одной стороны имеют зубчатую рейку (гребёнку), входящую в зацепление со спиральным диском патрона, что обеспечивает самоцентрирование заготовки. С другой стороны расположены прямоугольное пазовое соединение и резьбовые отверстия для крепления верхнего кулачка.
Верхние закалённые кулачки UJ-SK (up jaws) — закалённые ступенчатые кулачки, по геометрии аналогичные кулачкам серии HJ для гидравлических патронов. Предназначены для черновой и получистовой обработки, тяжёлого резания и высоких нагрузок. Входят в стандартный комплект поставки патрона (установлены на мастер-кулачках).
Верхние незакалённые (сырые) кулачки SKC / CP — кулачки из мягкой сырой стали, по конструкции аналогичные серии HC для гидравлических патронов. Предназначены для чистовой и прецизионной обработки. Ключевое преимущество — возможность расточки «по месту» под конкретную заготовку. Могут изготавливаться разной высоты, длины и ширины под задачи заказчика (высокие, широкие, сегментные, заострённые, удлинённые, секторные). Заказываются отдельно.
Ниже приведена объединённая таблица артикулов всех типов кулачков для каждой модели патрона серии SK.
| Модель патрона | Мастер-кулачки (DJ) | Верхние закалённые (UJ) | Верхние незакалённые (SKC) | Верхние незакалённые (SKC) Альтернативное обозначение |
| SK-4 | DJ-SK4 | UJ-SK4 | SKC04 | CP-04 |
| SK-6 | DJ-SK6 | UJ-SK6 | SKC06 | CP-06 |
| SK-7 | DJ-SK7 | UJ-SK7 | SKC07 | CP-07 |
| SK-8 | DJ-SK8 | UJ-SK8 | SKC07 | CP-07 |
| SK-9 | DJ-SK9 | UJ-SK9 | SKC09 | CP-09 |
| SK-10 | DJ-SK10 | UJ-SK10 | SKC09 | CP-09 |
| SK-12 | DJ-SK12 | UJ-SK12 | SKC12 | CP-12 |
| SK-16 | DJ-SK16 | UJ-SK16 | SKC16 | CP-16 |
Применение: Кулачки DJ-SK, UJ-SK и SKC не взаимозаменяемы с кулачками других производителей (Kitagawa, Samchully, CHANDOX, AutoGrip, SEOAM, Howa, TonFou, NTH). При подборе кулачков используйте только оригинальные артикулы AutoStrong.
Технические характеристики серии SK
Таблица 1. Параметры
Единицы измерения / мм
| Модель / Параметр | Проходное отверстие, ⌀ мм | Усилие зажима, кгс | Момент на ключе, кгс·м | Макс. об/мин | Вес, кг | Момент инерции, кг·м² | Диапазон зажима наружный / внутренний |
| SK-4 | 24 | 1200 | 4.5 | 2500 | 3.8 | — | Ø3–Ø95 / Ø29–Ø84 |
| SK-6 | 45 | 2200 | 9.0 | 2000 | 9.0 | 0.03 | Ø4–Ø160 / Ø48–Ø150 |
| SK-7 | 58 | 2500 | 11.0 | 2000 | 13.8 | 0.06 | Ø4–Ø180 / Ø56–Ø170 |
| SK-8 | 58 | 2500 | 11.0 | 2000 | 15.5 | 0.07 | Ø4–Ø190 / Ø62–Ø180 |
| SK-9 | 65 | 3000 | 14.0 | 1800 | 22.0 | 0.16 | Ø5–Ø220 / Ø72–Ø210 |
| SK-10 | 75 | 3500 | 16.0 | 1800 | 29.7 | 0.26 | Ø6–Ø260 / Ø86–Ø250 |
| SK-12 | 90 | 4200 | 20.0 | 1800 | 52.0 | 0.45 | Ø8–Ø300 / Ø100–Ø290 |
| SK-16 | 115 | 5500 | 30.0 | 1200 | 110.0 | 1.45 | Ø12–Ø400 / Ø130–Ø380 |

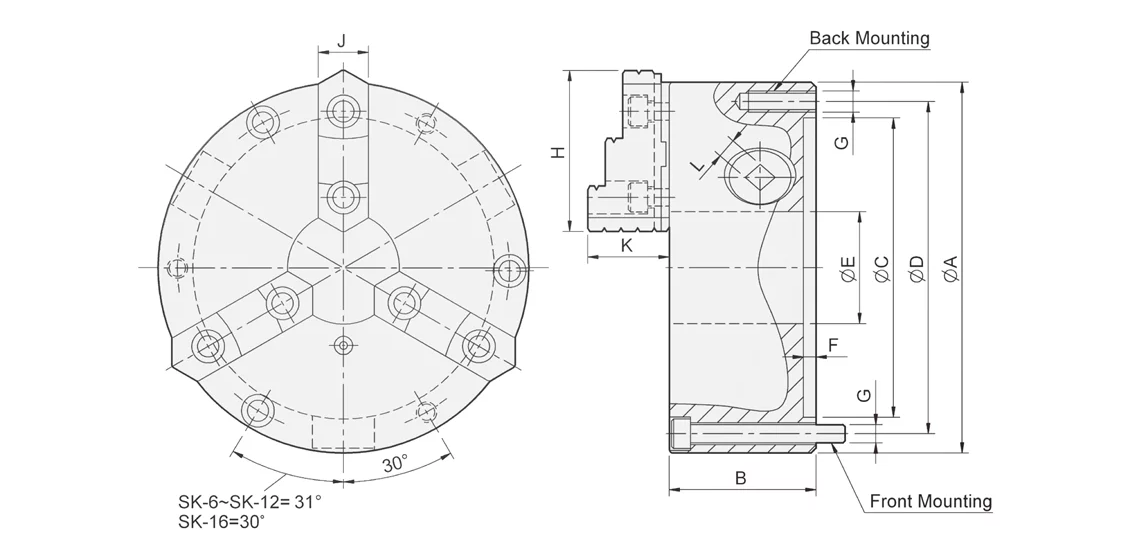

Таблица 2. Геометрические размеры серии SK
Единицы измерения / мм
| Модель / Размер | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G (крепёж) | H, мм | J, мм | K, мм | L, мм |
| SK-4 | 112 | 58 | 80 | 95 | 24 | 4.8 | 3-M8 / 3-M8×70 | 42 | 14 | 16.6 | 8 |
| SK-6 | 167 | 67 | 130 | 147 | 45 | 5.5 | 3-M10 / 3-M10×70 | 72 | 26 | 40.2 | 10 |
| SK-7 | 192 | 76.5 | 155 | 172 | 58 | 5.5 | 3-M10 / 3-M10×80 | 81.2 | 28 | 42 | 11 |
| SK-8 | 200 | 76.5 | 160 | 176 | 58 | 5.5 | 3-M10 / 3-M10×80 | 82 | 28 | 42 | 11 |
| SK-9 | 232 | 84 | 190 | 210 | 65 | 6 | 3-M12 / 3-M12×90 | 90.9 | 32 | 51.2 | 12 |
| SK-10 | 273 | 87 | 230 | 250 | 75 | 8 | 3-M12 / 3-M12×90 | 100.5 | 35 | 56.7 | 12 |
| SK-12 | 305 | 96 | 260 | 280 | 90 | 7 | 3-M12 / 3-M12×110 | 114.5 | 40 | — | — |
| SK-16 | 405 | 122 | 350 | 375 | 115 | 8.7 | 6-M14 / 6-M14×130 | 148.6 | 50 | — | — |
Взаимозаменяемость с другими брендами
Патроны AutoStrong SC совместимы с ручными спиральными патронами других производителей по посадочным размерам и оснастке. Ниже приведена таблица соответствия моделей.
| Бренд | Серия-аналог | Модели | Примечание |
| Kitagawa | SK | SK-4, SK-6, SK-7, SK-8, SK-9, SK-10, SK-12, SK-16 | Полная взаимозаменяемость |
| Samchully | SK | SK-130, SK-190, SK-230, SK-273, SK-310, SK-355, SK-405 | Полная взаимозаменяемость |
| CHANDOX | SK | SK-04, SK-06, SK-07, SK-08, SK-09, SK-10, SK-12, SK-16 | Полная взаимозаменяемость |
| AutoGrip | SK | SK-4, SK-6, SK-7, SK-8, SK-9, SK-10, SK-12, SK-16 | Полная взаимозаменяемость |
| SEOAM | SK | SK-4, SK-6, SK-7, SK-8, SK-9, SK-10, SK-12, SK-16 | Полная взаимозаменяемость |
| Howa | SK | SK-4N, SK-6N, SK-8N, SK-10N | Полная взаимозаменяемость |
| TonFou | SK | SK-06, SK-08, SK-10, SK-12 | Полная взаимозаменяемость |
| NTH | SK | SK-4, SK-6, SK-7, SK-8, SK-9, SK-10, SK-12, SK-16 | Полная взаимозаменяемость |
Обратите внимание: Даже при полной взаимозаменяемости патронов проверяйте посадочные размеры и тип крепления (переднее/заднее). Для моделей SK-16 и выше рекомендуется уточнять тип фланца.
Важно: Кулачки DJ-SK, UJ-SK и SKC не взаимозаменяемы с кулачками указанных брендов. При подборе кулачков используйте только оригинальные артикулы AutoStrong.
Применение серии SK
1. Универсальные токарно-винторезные станки тайваньского производства
Патроны серии SK устанавливаются на универсальные токарно-винторезные станки всех классов. Наиболее распространённые модели:
WinHo (威赫科技) — S-серия (S430, S480, S530), M-серия (M560, M660), L-серия (L560, L660), X-серия (X860, X960, X1060)
Shun Chuan (顺诠机械) — SR-серия (SR-1840, SR-1860, SR-2140, SR-2160), FC-серия (FCV-1840, FCV-1860), CHC-серия (CHC-2240, CHC-2260)
Sun Master (善美机械) — AHL-серия, FCV-серия
SUN FIRM (上锋机械) — SET-серия, SGT-серия, CL-серия
L & L Machinery (永诠机器) — LA/A-серия, TA-серия, LC/LD-серия, LL-серия
Victor Taichung (台中精机) — Vturn-NP, Vturn-F/S, Vturn-A, Vturn-V
Goodway (程泰机械) — GS-серия, GLS-серия, GA-серия, GV-серия
Tongtai (东台精机) — TE-серия, A-серия (A-1500), TNL-серия, TGL-серия
Taiwan Takisawa (台湾泷泽) — EX-серия (EX-106K, NEX-105), MX-серия (MX-1500), LA-серия
Tatung Okuma (大同大隈) — GENOS L-серия (L250II-e, L270, L370), ES L-серия (ES L8 II)
Union Mechatronic (联盛机电) — SL-серия, TC-серия (TC 510, TC 610, TC 810), 142-серия
Chiah Chyun (佳群机械) — CT-серия (CT1, CT2, CT3), CB-серия, SY2-серия
Leadwell (联达机械) — T-серия (T-5, T-6, T-7, T-8), LTC-серия (LTC-200, LTC-25, LTC-30)
Campro (凯柏精密) — CPL-серия, NT-серия, VT-серия
Force One (富豪机电) — FCL-серия, TC-серия (TC-25, TC-35)
Accuway (颖汉科技) — UA/UZ-серия, UT-серия (UT-380), GX-серия (GX-100), CL-серия (CL-38, CL-58)
Quick-Tech (快速科技) — i-серия (i-42, i-60), T8-серия
Ming Yang (明阳机械) — MY-TURN-серия (MY-TURN 34, MY-TURN 42), M-серия (M-1525, M-2025)
Ge Fong (基丰机械) — G-серия (G-206, G-32HA, G-42HA), GO-серия (GO-205, GO-326), GNS-серия
2. Поворотные столы ЧПУ тайваньского производства
Патроны SK устанавливаются на поворотные столы (4-я ось) через переходной фланец. Производители:
GSA Technology (GSA+) — CNC-серия (CNC-120R … CNC-800R), DD-серия (DD175-50, DD210-50), CNCT-серия (CNCT-100, CNCT-320, CNCT-800), HIT-серия (HIT-500S1, HIT-1000S1)
Detron (德川机械) — GX-серия (GX-125P … GXA-320H), GTFAE-серия (GTFAE-410, GTFAE-500), GFA-серия (GFA-210S)
TJR Precision Technology (潭佳精密) — AR-серия (AR-125R … AR-250R), RC-серия (RC-170R … RC-400R), HR-серия (HR-255R, HR-320B, HR-400), FAD/FAR-серия
Parkson Wu Industrial (宝嘉诚工业) — MNC-серия (MNC-130 … MNC-221), PARS-серия (PARS-252 … PARS-631), HMG3-серия
Tanshing Accurate Industrial (潭兴精机) — VRNC-серия, MRNC-серия, DRT-серия (DRT-320-F)
Central Star Industrial (中星工业) — NRT-серия, NRTT-серия, NXT-серия, DRT-серия
HSU PEN (旭本精机) — SUA-серия, SUH-серия, FEH-серия, SUHC-серия
TE-SHIN Precision Technology (德信精密) — RD-серия, HRD-серия, CR-серия, ACUB-серия
Jin Year Precision (劲尔精密) — PRT-серия, HRT-серия, JRNC-серия
Topsdisk (顶针科技) — TD-серия, EDD-серия, FCM-серия, DGB-серия
Ganro (亘隆国际) — AR-серия, HR-серия, TR-серия, GCT-серия
Golden Sun Industrial (金太阳工业) — CNC-серия (CNC-201R), HG-серия (HG-630, HG-800)
Exact Machinery (世圣精机) — NCT-серия, TRT-серия, ERT-серия, EDS-серия
Kitagawa (北川) — CK(R)-серия, MR-серия (MR120, MR160, MR200), GT-серия (GT200), RKT-серия, TP-серия (TP430, TP530)
3. Вертикальные фрезерные станки и обрабатывающие центры с ЧПУ
Патрон SK крепится задним торцем на рабочем столе вертикального обрабатывающего центра через фланец-основание, позволяя зажимать цилиндрические заготовки вертикально. Это даёт возможность обрабатывать деталь по диаметру и торцу.
4. Другие применения
Токарные станки с ЧПУ (как вспомогательная оснастка)
Традиционные токарные станки
Шлифовальные станки
Вертикальные токарные станки
Делительные столы
Опции для серии SK
1. Мастер-кулачки DJ-SK, верхние закалённые UJ-SK и верхние незакалённые SKC — объединённая таблица
| Модель патрона | Мастер-кулачки (DJ) | Верхние закалённые (UJ) | Верхние незакалённые (SKC / CP) | Назначение |
| SK-4 | DJ-SK4 | UJ-SK4 | SKC04 / CP-04 | Наружный / внутренний зажим |
| SK-6 | DJ-SK6 | UJ-SK6 | SKC06 / CP-06 | Наружный / внутренний зажим |
| SK-7 | DJ-SK7 | UJ-SK7 | SKC07 / CP-07 | Наружный / внутренний зажим |
| SK-8 | DJ-SK8 | UJ-SK8 | SKC07 / CP-07 | Наружный / внутренний зажим |
| SK-9 | DJ-SK9 | UJ-SK9 | SKC09 / CP-09 | Наружный / внутренний зажим |
| SK-10 | DJ-SK10 | UJ-SK10 | SKC09 / CP-09 | Наружный / внутренний зажим |
| SK-12 | DJ-SK12 | UJ-SK12 | SKC12 / CP-12 | Наружный / внутренний зажим |
| SK-16 | DJ-SK16 | UJ-SK16 | SKC16 / CP-16 | Наружный / внутренний зажим |
Примечание: Мастер-кулачки DJ-SK и закалённые кулачки UJ-SK входят в стандартный комплект поставки патрона (установлены). Незакалённые кулачки SKC / CP заказываются отдельно в зависимости от задачи обработки. Крепление верхних кулачков — прямоугольное пазовое соединение, стягиваемое двумя болтами на каждый кулачок. Кулачки не взаимозаменяемы с кулачками других брендов.
2. Габаритные размеры незакалённых кулачков SKC
| Модель | C-1 | C-2 | C-3 | C-4 | C-5 | C-6 | C-7 | C-8 | C-9 | C-10 | C-11 | C-12 | C-13 | Вес (кг) |
| SKC04 | 52 | 19 | 30 | 24 | 14 | 11 | 7 | 21 | M6 | 9,53 | 7,94 | 2,5 | 3 | 0,45 |
| SKC06 | 73 | 26 | 37 | 38,1 | 17,45 | 14 | 9 | 25 | M8 | 12,68 | 7,94 | 3 | 3,5 | 1,5 |
| SKC07 | 95 | 31 | 48 | 44,45 | 25,275 | 17 | 11 | 35 | M10 | 12,68 | 7,94 | 3 | 3,5 | 2,7 |
| SKC09 | 110 | 37 | 48 | 54 | 28 | 19 | 13 | 34 | M12 | 19,03 | 12,7 | 3 | 3,5 | 3,7 |
| SKC12 | 125 | 40 | 54 | 63,5 | 30,75 | 19 | 13 | 40,5 | M12 | 19,03 | 12,7 | 3 | 3,5 | 4,9 |
| SKC16 | 160 | 50 | 70 | 76,2 | 41,9 | 25 | 17 | 48 | M16 | 19,03 | 12,7 | 6 | 3,5 | 11,0 |
Закаленные кулачки для патронов SK
Комплект кулачков Autostrong DJ-SK4 + UJ-SK4 для токарного патрона SK-4
Комплект кулачков Autostrong DJ-SK4 + UJ-SK4 для патрона SK-4 (4″, 112 мм). Мастер-кулачки DJ-SK4 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK4 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK4 + 3 шт. UJ-SK4. Установлены в патроне SK-4.
Комплект кулачков Autostrong DJ-SK6 + UJ-SK6 для патрона SK-6
Комплект кулачков Autostrong DJ-SK6 + UJ-SK6 для патрона SK-6 (6″, 167 мм). Мастер-кулачки DJ-SK6 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK6 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK6 + 3 шт. UJ-SK6. Установлены в патроне SK-6.
Комплект кулачков Autostrong DJ-SK7 + UJ-SK7 для патрона SK-7
Комплект кулачков Autostrong DJ-SK7 + UJ-SK7 для патрона SK-7 (7″, 192 мм). Мастер-кулачки DJ-SK7 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK7 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK7 + 3 шт. UJ-SK7. Установлены в патроне SK-7.
Комплект кулачков Autostrong DJ-SK8 + UJ-SK8 для патрона SK-8
Комплект кулачков Autostrong DJ-SK8 + UJ-SK8 для патрона SK-8 (8″, 200 мм). Мастер-кулачки DJ-SK8 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK8 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK8 + 3 шт. UJ-SK8. Установлены в патроне SK-8.
Комплект кулачков Autostrong DJ-SK9 + UJ-SK9 для патрона SK-9
Комплект кулачков Autostrong DJ-SK9 + UJ-SK9 для патрона SK-9 (9″, 232 мм). Мастер-кулачки DJ-SK9 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK9 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK9 + 3 шт. UJ-SK9. Установлены в патроне SK-9.
Комплект кулачков Autostrong DJ-SK10 + UJ-SK10 для патрона SK-10
Комплект кулачков Autostrong DJ-SK10 + UJ-SK10 для патрона SK-10 (10″, 273 мм). Мастер-кулачки DJ-SK10 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK10 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK10 + 3 шт. UJ-SK10. Установлены в патроне SK-10.
Комплект кулачков Autostrong DJ-SK12 + UJ-SK12 для патрона SK-12
Комплект кулачков Autostrong DJ-SK12 + UJ-SK12 для патрона SK-12 (12″, 310 мм). Мастер-кулачки DJ-SK12 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK12 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK12 + 3 шт. UJ-SK12. Установлены в патроне SK-12.
Комплект кулачков Autostrong DJ-SK16 + UJ-SK16 для патрона SK-16
Комплект кулачков Autostrong DJ-SK16 + UJ-SK16 для патрона SK-16 (16″, 405 мм). Мастер-кулачки DJ-SK16 с зубчатой рейкой входят в зацепление со спиральным диском, обеспечивая самоцентрирование. Закалённые ступенчатые кулачки UJ-SK16 крепятся к ним через прямоугольное пазовое соединение двумя болтами. Сталь 45, закалка и шлифовка. Для черновой и получистовой обработки. Точность 0,03 мм T.I.R. В комплекте 3 шт. DJ-SK16 + 3 шт. UJ-SK16. Установлены в патроне SK-16.
Незакаленные кулачки SKC для патронов SK
Незакалённые кулачки Autostrong SKC04 СP04 для патрона SK-4
Верхние незакалённые (сырые) кулачки Autostrong SKC04 для патрона SK-4 (4″, 112 мм). Устанавливаются на мастер-кулачки DJ-SK4 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 0,45 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
Незакалённые кулачки Autostrong SKC06 CP06 для патрона SK-6
Верхние незакалённые (сырые) кулачки Autostrong SKC06 для патрона SK-6 (6″, 167 мм). Устанавливаются на мастер-кулачки DJ-SK6 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 1,5 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
Незакалённые кулачки Autostrong SKC07 CP07 для патронов SK-7 и SK-8
Верхние незакалённые (сырые) кулачки Autostrong SKC07 для патронов SK-7 (7″, 192 мм) и SK-8 (8″, 200 мм). Устанавливаются на мастер-кулачки DJ-SK7 / DJ-SK8 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 2,7 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
Незакалённые кулачки Autostrong SKC09 CP09 для патронов SK-9 и SK-10
Верхние незакалённые (сырые) кулачки Autostrong SKC09 для патронов SK-9 (9″, 232 мм) и SK-10 (10″, 273 мм). Устанавливаются на мастер-кулачки DJ-SK9 / DJ-SK10 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 3,7 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
Незакалённые кулачки Autostrong SKC12 CP12 для патрона SK-12
Верхние незакалённые (сырые) кулачки Autostrong SKC12 для патрона SK-12 (12″, 310 мм). Устанавливаются на мастер-кулачки DJ-SK12 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 4,9 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
Незакалённые кулачки Autostrong SKC16 CP16 для патрона SK-16
Верхние незакалённые (сырые) кулачки Autostrong SKC16 для патрона SK-16 (16″, 405 мм). Устанавливаются на мастер-кулачки DJ-SK16 через прямоугольное пазовое соединение, крепятся двумя болтами. Изготовлены из мягкой сырой стали. Предназначены для чистовой и прецизионной обработки, возможна расточка «по месту» под заготовку. Вес комплекта 11,0 кг. В комплекте 3 шт. Не взаимозаменяемы с кулачками других брендов.
3. Переходные фланцы (адаптеры)
Патроны серии SK устанавливаются через переходные фланцы (адаптеры) в трёх конфигурациях. Все фланцы изготавливаются из высокопрочной стали, проходят закалку и шлифовку.
3.1. Фланцы для токарных станков с ЧПУ (конус A2)
| Модель патрона | Тип фланца | Стандарт шпинделя |
| SK-4 | Фланец под A2-4 | A2-4 |
| SK-6 | Фланец под A2-5 | A2-5 |
| SK-7, SK-8, SK-9 | Фланец под A2-6 | A2-6 |
| SK-10, SK-12, SK-16 | Фланец под A2-8 | A2-8 |
Применение: Возможно изготовление фланца под нестандартный шпиндель по чертежу заказчика.
3.2. Фланцы-планшайбы для поворотных столов (крепление на планшайбу)
Используются для установки патронов SC на поворотные столы (4-я ось) через планшайбу. Фланец-переходник обеспечивает точное центрирование патрона относительно оси поворота стола и надёжное крепление.
| Производитель | Модели поворотных столов |
| GSA Technology | CNC-120R, CNC-170R, CNC-210R, CNC-255R, DD175-50, DD210-50, CNCT-100, CNCT-320, CNCT-800, HIT-500S1, HIT-1000S1 |
| Detron | GX-125P, GX-170P, GX-210P, GX-255P, GXA-170S, GXA-255H, GXA-320H, GTFAE-410, GTFAE-500 |
| TJR Precision | AR-125R, AR-170R, AR-210R, AR-250R, RC-170R, RC-210R, RC-255R, RC-320R, RC-400R, HR-255R, HR-320B, HR-400 |
| Parkson Wu | MNC-130, MNC-172, MNC-200, MNC-221, PARS-252, PARS-300, PARS-350, PARS-400, PARS-503, PARS-631 |
| Tanshing Accurate | VRNC-125, VRNC-170, VRNC-210, VRNC-255, MRNC-255, MRNC-320, MRNC-400, MRNC-500, DRT-320-F |
| Central Star | NRT-A100R, NRT-B251R, NRT-B500RV, NRTT-B250Y |
| HSU PEN | SUA-125, SUA-170, SUA-210, SUA-250, SUH-серия, FEH-255, SUHC-255V, SUHC-340 |
| TE-SHIN | RD140T3, RD170T2, RD320, HRD450, HRD650, HRD800, CR170, CR200, CR250, CR320 |
| Jin Year | PRT-135, PRT-160, PRT-200, HRT-250, HRT-320, JRNC170, JRNC200, JRNC255, JRNC320, JRNC400, JRNC500 |
| Topsdisk | TD-125, TD-170, TD-320, TD-400, TD-500, TD-630, EDD-125AP, FCM-200AP, FCM-255AP, DGB-301 |
| Kitagawa | CK(R)-серия, MR120, MR160, MR200, GT200, RKT180AV00, RKT501, RKT600, TP430, TP530 |
Применение: Обработка деталей на 4-й оси, фрезерование, сверление, растачивание, нарезание резьбы, пазов, граней и шлицев.
3.3. Фланцы-основания для вертикального использования на фрезерных станках и центрах ЧПУ
| ип фланца | Применение |
| Фланец-основание | Для вертикального использования на фрезерных центрах с ЧПУ |
Применение: Зажим цилиндрических заготовок вертикально, обработка деталей по диаметру и торцу, шлифование, сверление, фрезерование.
Важно: При заказе фланцев уточняйте тип посадочного места (шпиндель A2-4/A2-5/A2-6/A2-8 или планшайба поворотного стола), модель патрона (SK-4 … SK-16) и для вертикального использования — тип рабочего стола фрезерного станка.
