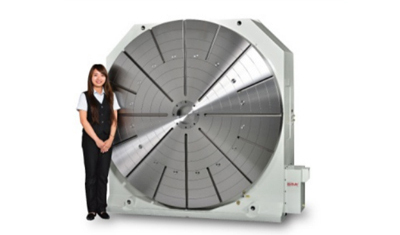

Крупногабаритные поворотные столы GSA+ серии CNC‑1000SI~2000HV
Высокоточное решение для тяжелой обработки и измерительных работ
Поворотные столы серии CNC‑1000SI~2000HV от GSA+ — это высокоточные устройства, разработанные для тяжелого фрезерования и измерительных работ. Диаметр планшайбы — от 1000 до 2000 мм, возможна установка в вертикальном или горизонтальном положении.
В основе конструкции — двухсторонний гидравлический дисковый тормоз с высоким крутящим моментом, который обеспечивает надежную фиксацию даже при максимальных нагрузках. Все внутренние компоненты изготовлены из высококачественных материалов, каждый стол проходит 48-часовое тестирование точности. Электронные компоненты — японского и немецкого производства. Минимальный угол деления — 0.001°, точность позиционирования доступна от 5 до 10 угловых секунд по требованию заказчика.
Ключевые особенности и преимущества
Высокая нагрузочная способность
Максимальная нагрузка в горизонтальном положении — до 10 000 кг, в вертикальном — до 4000 кг.
Двухсторонний гидравлический дисковый тормоз
Обеспечивает высокий крутящий момент зажима и надежную фиксацию при тяжелом резании.
Высокая точность позиционирования
Точность позиционирования — до 30 угловых секунд (без декодера). По требованию заказчика доступна точность 5 или 10 угловых секунд.
Долговечность и надежность
Все внутренние компоненты изготовлены из высококачественных материалов. Каждый стол проходит 48-часовое тестирование точности. Электронные компоненты — японского и немецкого производства.
Гибкость установки
Возможна установка как в вертикальном, так и в горизонтальном положении.
Технические характеристики:
| Параметр | CNC‑1000SI | CNC‑1200SI | CNC‑1500SI | CNC‑2000HV |
| Диаметр планшайбы, мм | 1000 | 1200 | 1500 | 2000 |
| Вертикальная высота центра, мм | 650 | 810 | 900 | 1100 |
| Центральное отверстие, мм | — | — | — | 200×70 глуб. |
| Ширина Т-образного паза, мм | 20H7 | 20H7 | 22H7 | 28H7 |
| Ширина направляющей шпонки, мм | 22h7 | 22h7 | 28h7 | 36h7 |
| Тип серводвигателя (FANUC) | α30i | α30i | α30i | α40i |
| Передаточное число | 1:360 | 1:360 | 1:720 | 1:720 |
| Минимальный угол деления, ° | 0.001 | 0.001 | 0.001 | 0.001 |
| Макс. частота вращения (при 2000 об/мин), об/мин | 5.55 | 5.55 | 2.78 | 2.78 |
| Усилие гидравлического зажима (при 35 кгс/см²), кг·м | 1440 | 1440 | 1600 | 5500 |
| Точность позиционирования (без декодера), угл. сек. | 30″ | 30″ | 30″ | 30″ |
| Повторяемость (однонаправленная), угл. сек. | 4″ | 4″ | 4″ | 4″ |
| Повторяемость (двунаправленная), угл. сек. | 8″ | 8″ | 8″ | 8″ |
| Макс. усилие резания, кг·м | 500 | 500 | 600 | 700 |
| Вес нетто, кг | 1500 | 3500 | 6000 | 8000 |
| Макс. нагрузка вертикальная, кг | 1500 | 2000 | 3000 | 4000 |
| Макс. нагрузка горизонтальная, кг | 3500 | 5000 | 8000 | 10000 |
