Уникальное решение для обработки крупногабаритных заготовок

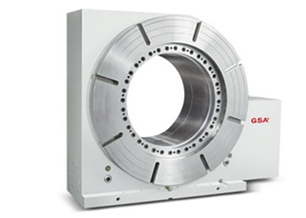

Поворотные столы CNCB‑800R и CNCB‑800RT от GSA+ — это специализированная серия с увеличенным сквозным отверстием диаметром 450 мм. Уникальная конструкция позволяет пропускать крупногабаритные заготовки непосредственно через шпиндель, что существенно расширяет технологические возможности оборудования и снижает затраты на оснастку.

Модели предназначены для горизонтальной установки на крупных обрабатывающих центрах и расточных станках. Высокоточная червячная передача из алюминиево-никелевой бронзы и закалённой стали обеспечивает долговременную точность позиционирования даже при интенсивных нагрузках.

Ключевые особенности и преимущества

Увеличенное сквозное отверстие 450 мм

Позволяет пропускать крупногабаритные заготовки, трубы и длинные валы непосредственно через шпиндель, что сокращает количество установок и экономит время.

Высокая точность позиционирования

Точность позиционирования составляет 15 угловых секунд, повторяемость — 4 угловые секунды (однонаправленная) и 8 угловых секунд (двунаправленная).

Двойная конструкция подшипников

Двухзаходная червячная передача с увеличенными подшипниками обеспечивает высокую жёсткость и устойчивость к тяжёлому резанию.

Мощный гидравлический зажим

Усилие гидравлического зажима составляет 1600 кг·м при давлении 20 кгс/см², что гарантирует надёжную фиксацию даже при максимальных нагрузках.

Высокая нагрузочная способность

Максимальная нагрузка в горизонтальном положении — до 3000 кг, в вертикальном — до 1500 кг.

Две модели в серии

Доступны две модели: CNCB‑800R (стандартная) и CNCB‑800RT (с увеличенным крутящим моментом).
