Токарные патроны CHANDOX серии OP — высокоскоростные полые патроны с открытым центром
Назначение серии OP

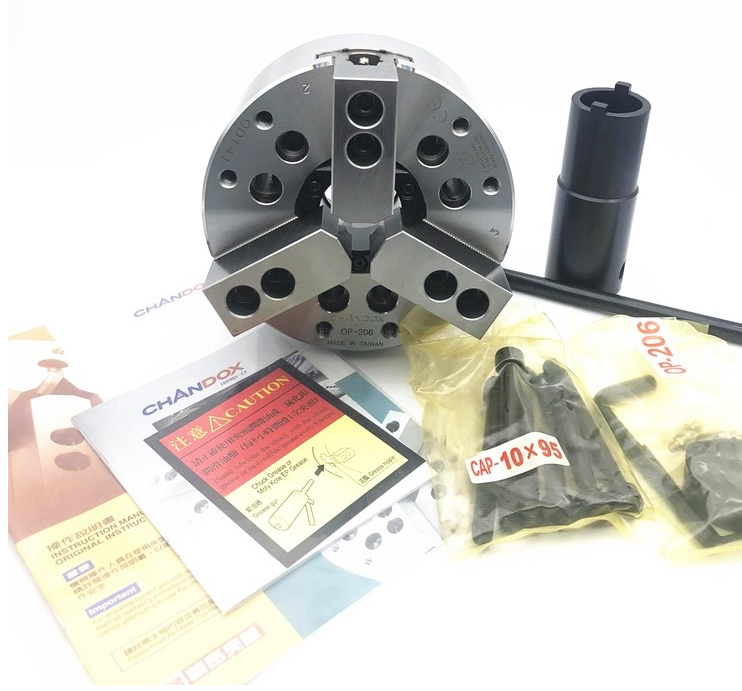

CHANDOX OP — это семейство высокоскоростных трёхкулачковых гидравлических патронов с открытым центром, которые являются прямыми аналогами японской серии Kitagawa B-200. Патроны OP предназначены для установки на токарные станки с ЧПУ и обеспечивают надёжный зажим заготовок при обработке пруткового материала.
Главное преимущество серии OP — сквозной канал (open center), который позволяет пропускать через патрон длинномерный пруток. Модели OP-221 и OP-224 имеют увеличенное проходное отверстие (Large Through Hole) — до 205 мм. Это делает серию OP незаменимой для серийного производства деталей из пруткового материала большого диаметра.
Отрасли и типовые детали: автомобильные компоненты (втулки, оси, штифты), электротехническая арматура, детали гидро- и пневмоаппаратуры, метизы, нефтегазовая арматура, крупные валы и трубы. Патроны отлично работают как на токарных центрах с ЧПУ, так и на автоматах продольного точения.
Совместимость: CHANDOX OP — прямой аналог Kitagawa B-200. Посадочные размеры, резьба тяги и оснастка (кулачки, Т-гайки) совместимы без доработок.
Токарные патроны и гидроцилиндры CHANDOX
со склада в Москве
OP-200 Серия | Гидравлические токарные патроны
P Cерии | Гидроцилиндры

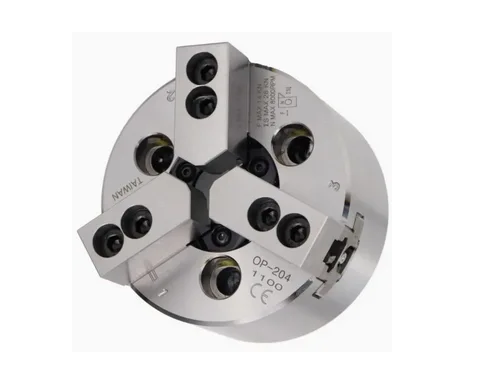

Токарный патрон CHANDOX OP-204
Компактный 4-дюймовый гидравлический патрон с открытым центром. Сквозной проход 26 мм, ход плунжера 10 мм, ход кулачков на диаметр 5.4 мм. Максимальная скорость 8000 об/мин, тяговое усилие 1428 кгс (14 кН), сила зажима 2850 кгс (28 кН), рабочее давление 24 кгс/см² (2.3 МПа). Зажим Ø7–Ø110 мм. Вес 3.8 кг. Кулачки SJ-04/HJ-04, гидроцилиндр P0928. Полная взаимозаменяемость с Kitagawa B-204, Samchully HS-04, AutoStrong N-204.

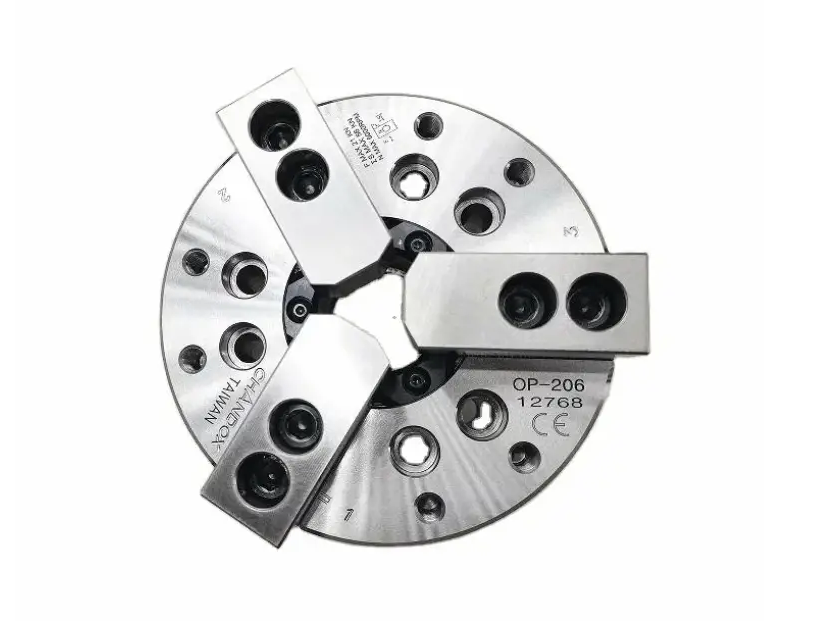

Токарный патрон CHANDOX OP-205
Высокоскоростной 5-дюймовый патрон с открытым центром и сквозным каналом 33 мм. Ход плунжера 10 мм, ход кулачков 5.4 мм. Частота вращения до 7000 об/мин, усилие втягивания 1730 кгс (17 кН), усилие зажима 3570 кгс (35 кН), давление 29 кгс/см² (2.8 МПа). Зажим Ø10–Ø135 мм. Масса 6.1 кг. Кулачки SJ-05/HJ-05, гидроцилиндр P1036. Аналог Kitagawa B-205, Samchully HS-05.

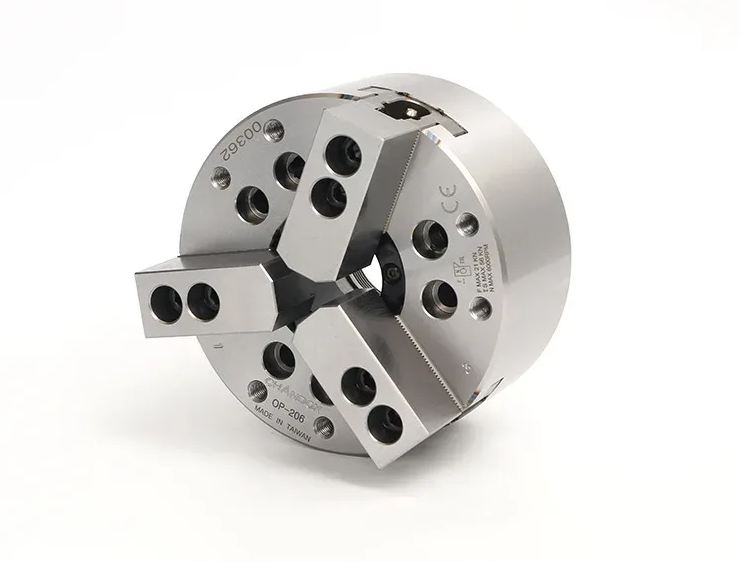

Токарный патрон CHANDOX OP-206
6-дюймовый гидравлический патрон с открытым центром. Проход 45 мм, ход плунжера 12 мм, ход кулачков 5.5 мм. Скорость до 6000 об/мин, тяга 2140 кгс (21 кН), зажим 5710 кгс (56 кН), давление 28 кгс/см² (2.7 МПа). Диапазон зажима Ø13–Ø169 мм. Вес 12.5 кг. Кулачки SJ-06/HJ-06, гидроцилиндр P1246. Совместим с Kitagawa B-206, Samchully HS-06, AutoStrong N-206.

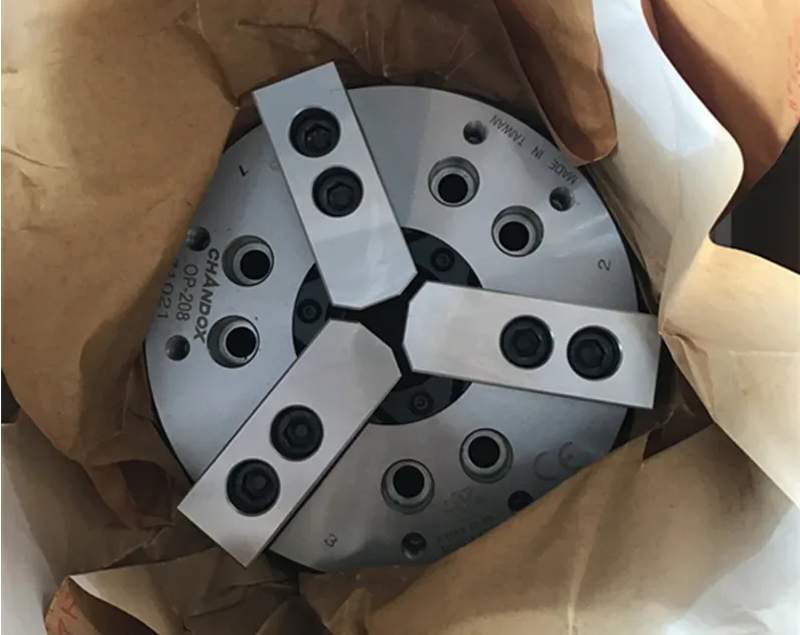

Токарный патрон CHANDOX OP-208
8-дюймовый патрон с открытым центром и проходным отверстием 52 мм. Ход плунжера 16 мм, ход кулачков 7.4 мм. Максимальные обороты 5000 об/мин, тяговое усилие 3360 кгс (33 кН), зажим 8360 кгс (82 кН), давление 26 кгс/см² (2.5 МПа). Зажим Ø13–Ø210 мм. Масса 21.9 кг. Кулачки SJ-08/HJ-08, гидроцилиндр P1552. Аналог Kitagawa B-208, Samchully HS-08.

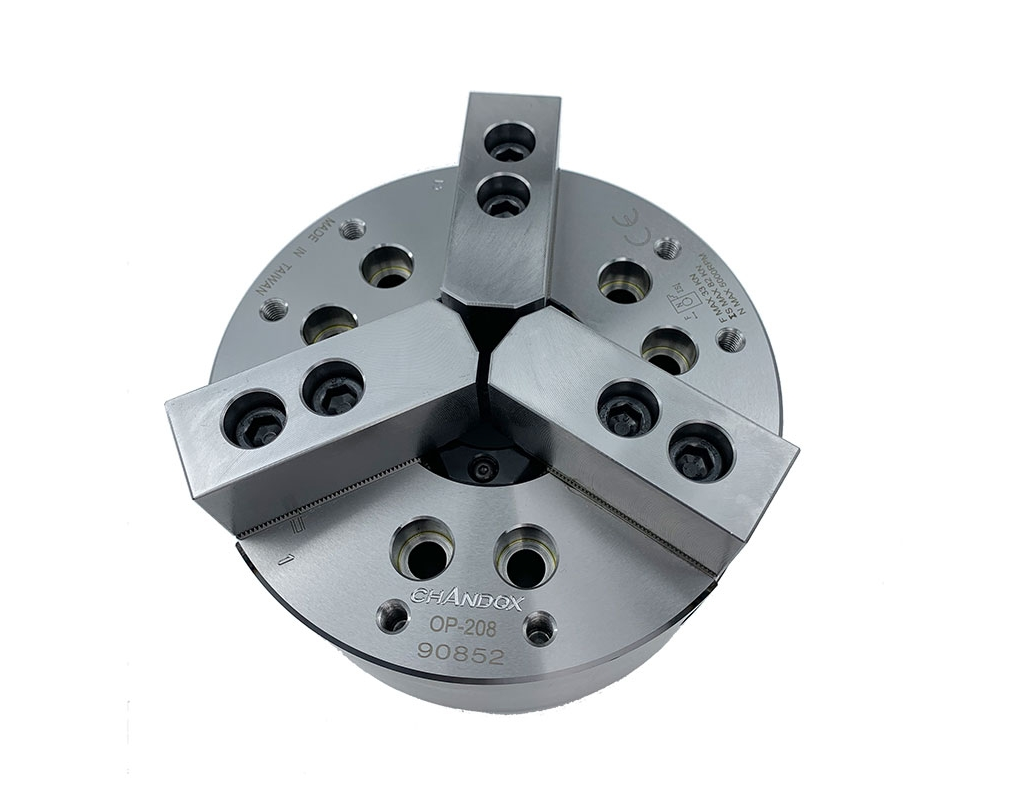

Токарный патрон CHANDOX OP-210
10-дюймовый гидравлический патрон с открытым центром. Сквозной проход 75 мм, ход плунжера 19 мм, ход кулачков 8.8 мм. Обороты до 4200 об/мин, усилие втягивания 4280 кгс (42 кН), зажим 11010 кгс (108 кН), давление 27 кгс/см² (2.6 МПа). Диапазон зажима Ø30–Ø254 мм. Вес 33.7 кг. Кулачки SJ-10/HJ-10, гидроцилиндр P1875. Совместим с Kitagawa B-210, Samchully HS-10.

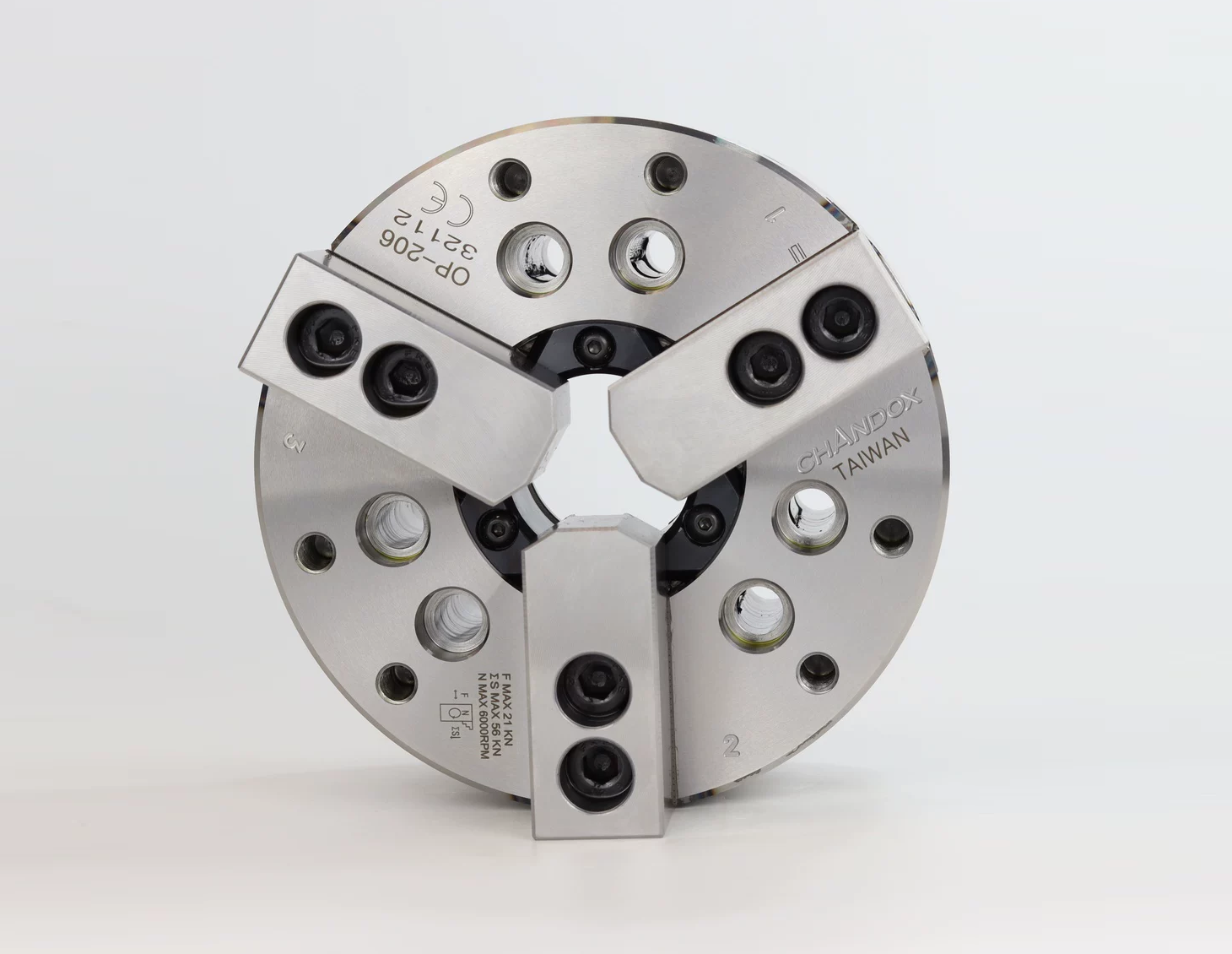

Токарный патрон CHANDOX OP-212
12-дюймовый патрон с открытым центром и проходом 91 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Скорость до 3300 об/мин, тяга 5500 кгс (54 кН), зажим 14380 кгс (141 кН), давление 27 кгс/см² (2.6 МПа). Зажим Ø35–Ø304 мм. Масса 55.3 кг. Кулачки SJ-12/HJ-12, гидроцилиндр P2091. Аналог Kitagawa B-212, Samchully HS-12, AutoStrong N-212.
Токарный патрон CHANDOX OP-215
15-дюймовый гидравлический патрон с открытым центром. Проход 117.5 мм, ход плунжера 23 мм, ход кулачков 10.6 мм. Обороты 2500 об/мин, усилие втягивания 7140 кгс (70 кН), сила зажима 18250 кгс (179 кН), давление 24.5 кгс/см² (2.4 МПа). Диапазон зажима Ø35–Ø381 мм. Вес 106.8 кг. Кулачки SJ-15/HJ-15, гидроцилиндр P2511. Совместим с Kitagawa B-215.
Токарный патрон CHANDOX OP-218
Крупногабаритный 18-дюймовый патрон с открытым центром и сквозным каналом 120 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Максимальная скорость 2000 об/мин, тяга 7140 кгс (70 кН), зажим 18250 кгс (179 кН), давление 24.5 кгс/см² (2.4 МПа). Зажим Ø40–Ø450 мм. Масса 152 кг. Кулачки SJ-18/HJ-18, гидроцилиндр P2511. Аналог Kitagawa B-218, Samchully HS-18.
Токарный патрон CHANDOX OP-221
21-дюймовый гидравлический патрон с открытым центром и увеличенным проходом 180 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Обороты 1700 об/мин, усилие втягивания 9080 кгс (89 кН), зажим 23760 кгс (233 кН), давление 23.5 кгс/см² (2.3 МПа). Диапазон зажима Ø115–Ø530 мм. Вес 195.2 кг. Кулачки SJ-21/HJ-21, гидроцилиндр P3420. Совместим с Kitagawa B-221.
Токарный патрон CHANDOX OP-224
Флагманский 24-дюймовый патрон с открытым центром. Сквозной проход 205 мм, ход плунжера 26 мм, ход кулачков 12 мм. Скорость до 1400 об/мин, тяга 9080 кгс (89 кН), сила зажима 23760 кгс (233 кН), давление 23.5 кгс/см² (2.3 МПа). Зажим Ø140–Ø610 мм. Масса 269.4 кг. Кулачки SJ-24/HJ-24, гидроцилиндр P3420. Аналог Kitagawa B-224, Samchully HS-24.
Токарный патрон CHANDOX OP-210BH
Модификация 10-дюймового патрона с увеличенным проходным отверстием 78 мм (серия BH). Ход плунжера 19.5 мм, ход кулачков 9 мм. Частота вращения 4200 об/мин, усилие втягивания 4280 кгс (42 кН), зажим 11010 кгс (108 кН), давление 27 кгс/см² (2.6 МПа). Зажим Ø30–Ø254 мм. Вес 36.7 кг. Кулачки SJ-10/HJ-10, гидроцилиндр P1878. Совместим с Kitagawa B-210.
Токарный патрон CHANDOX OP-212BH
Высокоскоростная 12-дюймовая модель с увеличенным проходом 93 мм (серия BH). Ход плунжера 21 мм, ход кулачков 10 мм. Максимальные обороты 3300 об/мин, тяга 5500 кгс (54 кН), сила зажима 14380 кгс (141 кН), давление 28 кгс/см² (2.7 МПа). Диапазон зажима Ø35–Ø304 мм. Масса 57.4 кг. Кулачки SJ-12/HJ-12, гидроцилиндр P2093. Аналог Kitagawa B-212.

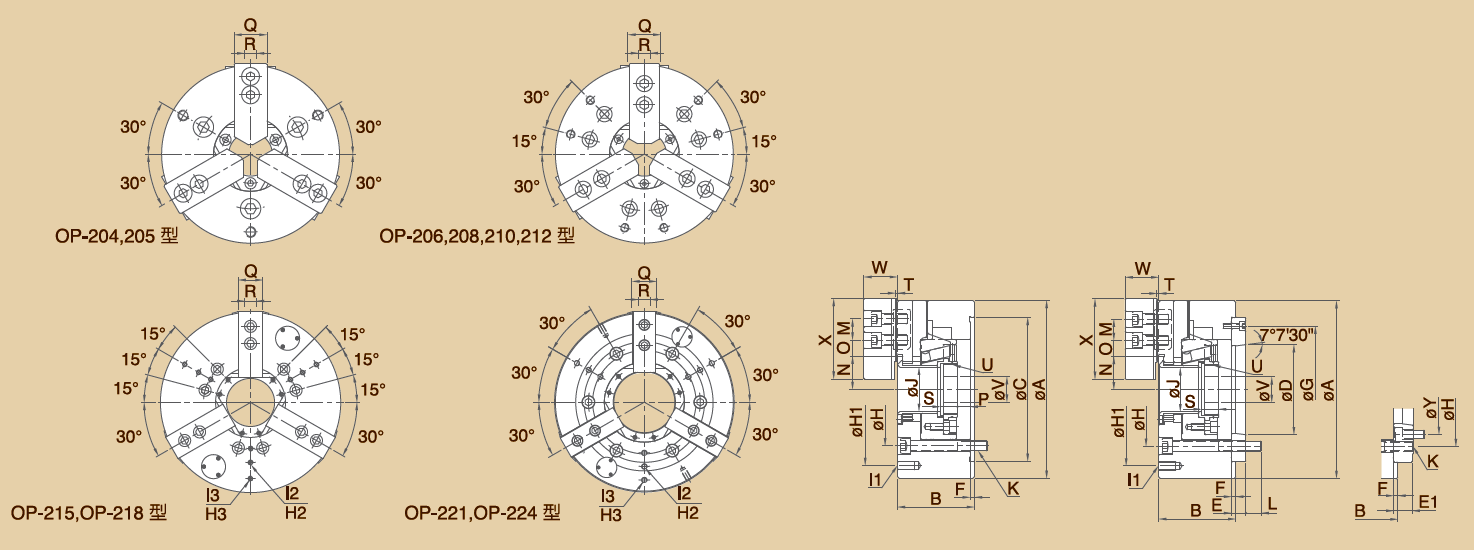

Чертеж Cерия OP
Технические параметры серии OP
Единицы измерения / мм
| Модель / Размер | Конус шпинделя | A | B | C(h6) | D | E | E1 | F | G | H | H1 | I1 | H2 | I2 | H3 |
| OP-204 | - | 110 | 59 | 85 | - | - | - | 4 | - | 70.6 | - | - | - | - | - |
| OP-205 | A2-4 | 135 | 60 | 110 | 63.513 | 20 | - | 4 | 96 | 82.6 | PCDØ118 | 3-M8×1.25P | - | - | - |
| OP-206 | A2-5 | 169 | 81 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | PCDØ145 | 6-M10×1.5P | - | - | - |
| OP-208 | A2-6 (A2-5) | 210 | 91 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | PCDØ180 | 6-M10×1.5P | - | - | - |
| OP-210 | A2-8 (A2-6) | 254 | 100 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | PCDØ225 | 6-M12×1.75P | - | - | - |
| OP-212 | A2-8 | 304 | 110 | 220 | 139.719 | 18 | - | 6 | 190 | 171.4 | PCDØ250 | 6-M12×1.75P | - | - | - |
| OP-215 | A2-11 (A2-8) | 381 | 133 | 300 | 196.869 | 22 | 33 | 6 | 260 | 235 | - | - | PCDØ230 | 3-M12×1.75P | PCDØ300 |
| OP-218 | A2-11 (A2-8) | 450 | 133 | 300 | 196.869 | 22 | 33 | 6 | 260 | 235 | PCDØ230 | 3-M12×1.75P | PCDØ300 | 3-M12×1.75P | PCDØ380 |
| OP-221 | A2-15 (A2-11) | 530 | 140 | 380 | 285.775 | 27 | 41 | 6 | 330.2 | 330.2 | PCDØ300 | 3-M16×2P | PCDØ380 | 3-M16×2P | PCDØ460 |
| OP-224 | A2-20 (A2-15) | 610 | 149 | 520 | 412.745 | 27 | 42 | 6 | 463.6 | 463.6 | PCDØ350 | 3-M16×2P | PCDØ450 | 3-M16×2P | PCDØ550 |
| OP-210BH | A2-8 (A2-6) | 254 | 100 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | - | - | PCDØ160 | 3-M12×1.75P | PCDØ220 |
| OP-212BH | A2-8 | 304 | 108 | 220 | 139.719 | 18 | - | 6 | 190 | 171.4 | - | - | PCDØ170 | 3-M16×2P | PCDØ260 |
| МОДЕЛЬ / РАЗМЕР | I3 | J | K | L | M | N max. | N min. | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X |
| OP-204 | - | 26 | 3-M10×1.5P | - | 14 | 23 | 20.3 | 11.5 | 6.7 | 3.5 | -6.5 | 23 | 10 | 17.5 | 2 | M32×1.5P | 12 | 24 | 49.5 |
| OP-205 | - | 33 | 3-M10×1.5P | 15 | 14 | 26.2 | 23.5 | 19 | 6 | 1 | -9 | 25 | 10 | 20 | 2 | M40×1.5P | 12 | 31.5 | 62 |
| OP-206 | - | 45 | 6-M10×1.5P | 16 | 20 | 32.35 | 29.6 | 24 | 7 | 11 | -1 | 31 | 12 | 19 | 2 | M55×2P | 20 | 37.5 | 73 |
| OP-208 | - | 52 | 6-M12×1.75P | 18 | 25 | 39.1 | 35.4 | 30 | 10 | 14.5 | -1.5 | 35 | 14 | 20.5 | 2 | M60×2P | 30 | 39.5 | 95 |
| OP-210 | - | 75 | 6-M16×2P | 23 | 30 | 51.5 | 47.1 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25 | 2 | M85×2P | 40 | 43 | 110 |
| OP-212 | - | 91 | 6-M16×2P | 25 | 30 | 61.6 | 56.3 | 46 | 12 | 8 | -15 | 50 | 21 | 28 | 2 | M100×2P | 50 | 51 | 129 |
| OP-215 | 3-M12×1.75P | 117.5 | 6-M20×2.5P | 28 | 43 | 82.3 | 77 | 46 | 13 | 7.5 | -16 | 62 | 22 | 42.5 | 5 | M130×2P | 48 | 66.5 | 165 |
| OP-218 | 3-M12×1.75P | 120 | 6-M20×2.5P | 28 | 43 | 83.8 | 78.5 | 78 | 18 | 7.5 | -16 | 62 | 22 | 42.5 | 5 | M130×2P | 48 | 66.5 | 165 |
| OP-221 | 3-M16×2P | 180 | 6-M24×3P | 35 | 60 | 119.6 | 114.3 | 63.3 | 21.3 | 10.5 | -13 | 65 | 25 | 42.5 | 5 | M195×2P | 80 | 73.5 | 180 |
| OP-224 | 3-M16×2P | 205 | 6-M24×3P | 36 | 60 | 134.4 | 128.4 | 87.3 | 21.3 | 13.5 | -11 | 65 | 25 | 42.5 | 5 | M220×3P | 80 | 73.5 | 180 |
| OP-210BH | 3-M12×1.75P | 78 | 6-M16×2P | 24 | 30 | 53.1 | 48.6 | 33.55 | 11.05 | 8.95 | -10.55 | 40 | 16 | 25 | 2 | M87×2P | 40 | 43 | 110 |
| OP-212BH | 3-M16×2P | 93 | 6-M16×2P | 27 | 30 | 63.7 | 58.7 | 45.55 | 12.55 | 8.65 | -13.05 | 50 | 21 | 26 | 2 | M103×2P | 50 | 51 | 129 |
Технические параметры серии OP
| Модель / Параметр | Y | Диаметр сквозного отверстия (мм) | Ход плунжера (мм) | Ход кулачков на диаметр (мм) | Макс. скорость (об/мин) | Макс. сила втягивания кгс (КН) | Макс. сила зажима кгс (КН) | Макс. гидравл. давление кгс/см² (МПа) | Вес (кг) | Сырые кулачки | Каленые кулачки | Совместимый гидроцилиндр | Диапазон зажима |
| OP-204 | - | 26 | 10 | 5.4 | 8000 | 1428(14) | 2850(28) | 24(2.3) | 3.8 | SJ-04 | HJ-04 | P0928 | Ø7~Ø110 |
| OP-205 | - | 33 | 10 | 5.4 | 7000 | 1730(17) | 3570(35) | 29(2.8) | 6.1 | SJ-05 | HJ-05 | P1036 | Ø10~Ø135 |
| OP-206 | - | 45 | 12 | 5.5 | 6000 | 2140(21) | 5710(56) | 28(2.7) | 12.5 | SJ-06 | HJ-06 | P1246 | Ø13~Ø169 |
| OP-208 | 104.8 | 52 | 16 | 7.4 | 5000 | 3360(33) | 8360(82) | 26(2.5) | 21.9 | SJ-08 | HJ-08 | P1552 | Ø13~Ø210 |
| OP-210 | 133.4 | 75 | 19 | 8.8 | 4200 | 4280(42) | 11010(108) | 27(2.6) | 33.7 | SJ-10 | HJ-10 | P1875 | Ø30~Ø254 |
| OP-212 | - | 91 | 23 | 10.6 | 3300 | 5500(54) | 14380(141) | 27(2.6) | 55.3 | SJ-12 | HJ-12 | P2091 | Ø35~Ø304 |
| OP-215 | 171.4 | 117.5 | 23 | 10.6 | 2500 | 7140(70) | 18250(179) | 24.5(2.4) | 106.8 | SJ-15 | HJ-15 | P2511 | Ø35~Ø381 |
| OP-218 | 171.4 | 120 | 23 | 10.6 | 2000 | 7140(70) | 18250(179) | 24.5(2.4) | 152 | SJ-18 | HJ-18 | P2511 | Ø40~Ø450 |
| OP-221 | 235 | 180 | 23 | 10.6 | 1700 | 9080(89) | 23760(233) | 23.5(2.3) | 195.2 | SJ-21 | HJ-21 | P3420 | Ø115~Ø530 |
| OP-224 | 330.2 | 205 | 26 | 12 | 1400 | 9080(89) | 23760(233) | 23.5(2.3) | 269.4 | SJ-24 | HJ-24 | P3420 | Ø140~Ø610 |
| OP-210BH | 133.4 | 78 | 19.5 | 9 | 4200 | 4280(42) | 11010(108) | 27(2.6) | 36.7 | SJ-10 | HJ-10 | P1878 | Ø30~Ø254 |
| OP-212BH | - | 93 | 21 | 10 | 3300 | 5500(54) | 14380(141) | 28(2.7) | 57.4 | SJ-12 | HJ-12 | P2093 | Ø35~Ø304 |
Взаимозаменяемость с другими брендами
Патроны CHANDOX OP являются прямыми аналогами патронов Kitagawa B-200 и совместимы с оснасткой других производителей.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | B-204 / B-205 / B-206 / B-208 / B-210 / B-212 / B-215 | Полная взаимозаменяемость |
| Samchully | HS-04 / HS-05 / HS-06 / HS-08 / HS-10 / HS-12 / HS-15 | Полная взаимозаменяемость |
| AutoStrong | N-204 / N-205 / N-206 / N-208 / N-210 / N-212 | Полная взаимозаменяемость |
| AutoGrip | 3H-04 / 3H-05 / 3H-06 / 3H-08 / 3H-10 / 3H-12 | Прямой кросс |
| Tonfou | TF3B-4 / TF3B-5 / TF3B-6 / TF3B-8 / TF3B-10 / TF3B-12 | Полная взаимозаменяемость |
| Seoam | CAH-04 / CAH-05 / CAH-06 / CAH-08 / CAH-10 / CAH-12 | Полная взаимозаменяемость |
| Howa | HOB-04 / HOB-05 / HOB-06 / HOB-08 / HOB-10 / HOB-12 | Полная взаимозаменяемость |
| ROHM | KFD-HE 130 / 165 / 210 / 250 / 300 | Совместимость по оснастке |
| SMW-AUTOBLOK | BH-M 165 / 200 / 250 / 300 | Совместимость по оснастке |
| SCHUNK | ROTA NC 165 / 200 / 250 / 300 | Совместимость по оснастке |
| Forkardt | KFD 130 / 160 / 210 / 250 / 300 | Совместимость по оснастке |
| Fuerda | SC-4 / SC-5 / SC-6 / SC-8 / SC-10 / SC-12 | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца.
На какие станки устанавливаются патроны OP
CHANDOX OP — это патроны для токарных станков с ЧПУ малого, среднего и тяжёлого класса. Они широко применяются на станках тайваньских и японских производителей.
Японские производители станков
FANUC — патроны OP устанавливаются на токарные центры серии OT-C.
Mazak — модели Quick Turn (QTN-10 I, QT-8) со шпинделем A2-5.
Takisawa — станки EX-106K, NEX-105.
Nakamura-Tome — станки WT-250, WT250MMY.
Okuma — станки Multus B200II, Multus B300, ES-L110.
Тайваньские производители станков
Tongtai — модели HS-22[M], TC-1500[M], TGL-15.
Leadwell — станки T-5, T-6, T-7SMY.
Litz — LT-350, LT-400, LT-520.
Goodway — серии GLS-1500, GLS-2000, GS-280.
Jenn Wei — серии JW-16STM.
Вывод: CHANDOX OP — универсальные патроны для токарных станков с ЧПУ. Они подходят для большинства станков, где посадочное место соответствует стандарту A2-4, A2-5, A2-6, A2-8, A2-11 или A2-15.
