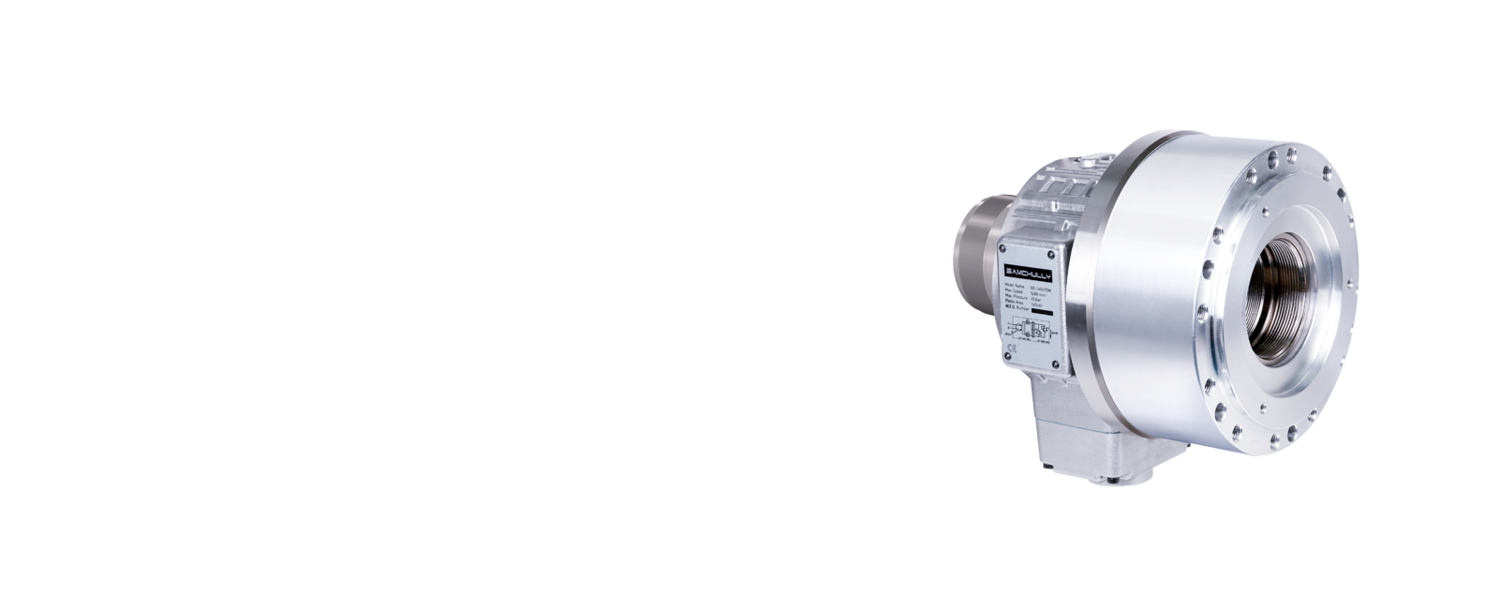

SD-13546 Гидроцилиндр SAMCHULLY

Общее описание

SD-13546 — это высокоскоростной гидравлический цилиндр с открытым центром и коротким корпусом (серия Mega-bore short-body open-center hydraulic cylinder) . Он специально разработан для использования на токарных станках с ЧПУ и высокоточных обрабатывающих центрах, где требуется компактный привод, устанавливаемый сзади шпинделя . Благодаря низкому уровню утечек, нагрев гидравлической системы сводится к минимуму.

Ключевые технические характеристики

Ниже приведены основные параметры для модели SD-13546CUH (с резьбой M52 x 1.5), которая является одной из распространенных модификаций:

На основе данных производителя и официальных дистрибьюторов, цилиндр SD-13546 имеет следующие параметры :

Серия: SD (Short-body, "корпус короткого типа") .

Тип: Проходной (полый) / Open-Center .

Диаметр поршня: 132 мм .

Диаметр проходного отверстия: 46 мм . Это важнейший параметр, определяющий максимальный диаметр прутка, который можно пропустить через шпиндель.

Ход поршня: 12 мм (согласно спецификациям совместимости с патронами) или 25 мм (указано для конкретной модификации SD-13546CUH) . Вероятно, разница обусловлена модификациями исполнения.

Максимальное рабочее давление: от 2.8 МПа (28.6 кгс/см²) до 4.5 МПа (45 кгс/см²) .

Максимальная частота вращения: 6000 об/мин (в паре с патроном) или до 7000 об/мин (для самого цилиндра) .

Характеристика Значение

Сквозное отверстие (ID) 46 мм

Диаметр поршня 132 мм

Ход поршня 25 мм

Макс. рабочее давление 4.5 МПа (45 кгс/см²)

Макс. частота вращения 7,000 об/мин

Усилие (толкающее) 47 кН (4800 кгс)

Усилие (тянущее) 44 кН (4500 кгс)

Присоединительная резьба M52 x 1.5

Вес 10 кг

Существуют также модификации с другой резьбой, например, SD-13546CUW с резьбой M55x2 .

Совместимость с токарными патронами

Этот цилиндр широко используется в паре с различными моделями патронов Samchully. Знание совместимости поможет при подборе оснастки или замене компонентов:

Патроны HS-06: Цилиндр SD-13546 является рекомендуемой парой для 6-дюймового высокоскоростного патрона HS-06 .

Патроны QJC-206: Также применяется с 6-дюймовым патроном серии QJC-206 с функцией быстрой смены кулачков .

Патроны JBH-306: Совместим с патроном модели JBH-306 .

Дополнительная информация и модификации

Расчет длины тяги: В руководстве пользователя приводится формула для точного расчета необходимой длины трубы тяги (поз. L на чертеже). Например, для патрона HS-06 расчет будет следующим: L = A + 41 мм, где A — это расстояние от адаптера цилиндра до посадочной поверхности патрона .

Надеюсь, эта информация окажется полезной. Если вам нужны детали по конкретной модификации или инструкция по установке, пожалуйста, уточните запрос.

Это высокоскоростной вращающийся гидравлический цилиндр с центральным отверстием (open-center), предназначенный для привода токарных патронов на станках с ЧПУ .

Конструктивные особенности и преимущества

Компактность: Короткая длина корпуса (short-body) позволяет устанавливать цилиндр в станках с ограниченным пространством, особенно на дополнительных шпинделях .

Низкая утечка: Специальная конструкция обеспечивает низкий уровень внутренних утечек (Low drain), что минимизирует нагрев гидравлической системы и повышает стабильность работы .

Высокоскоростной: Рассчитан на работу на высоких оборотах шпинделя (до 6000-7000 об/мин), что необходимо для современных обрабатывающих центров .

Применение и совместимость

Гидроцилиндр SD-13546 является "родным" приводом для целого ряда токарных патронов Samchully. Он используется для управления их зажимом/разжимом через тяговую трубу .

Модификации и комплектующие

Цилиндр SD-13546 выпускается в нескольких исполнениях, которые обозначаются дополнительными буквами в артикуле:

SD-13546E: Версия, соответствующая европейским стандартам монтажа (European standard) .

SD-13546S: Версия с улучшенными уплотнениями (Sealed type) .

SD-13546CUH / CUW: Модификации с различным типом резьбы тяговой трубы (например, M52x1.5 или M55x2) .

Для цилиндра доступен опциональный охлаждающий коллектор (Coolant Collector) модели SD-13CS, который крепится сзади для отвода СОЖ из тяговой трубы. На него также могут устанавливаться датчики положения (проксимити-переключатели) для контроля зажима .

Габаритные размеры (для монтажа)

В официальном руководстве указаны монтажные размеры для правильной стыковки цилиндра со станком и патроном .

Посадочное место под адаптер: Ø130h7 (A(F7) в документе) .

Присоединительная резьба под тяговую трубу: M55x2.0 (для модификации SD-13546E) .

Крепежные отверстия: 6 отверстий под болты M8x90L .

Общая длина с адаптером: 147 мм (Max.) .
