GSAPLUS | Поворотные столы, оснастка, токарные патроны, гидроцилиндры для станков с ЧПУ

Официальный партнёр GSA TECHNOLOGY CO., LTD. (Тайвань) в России. Компания специализируется на поставке, интеграции и обслуживании поворотных столов (4-я и 5-я ось) для обрабатывающих центров. Собственные технологи и наладчики — работаем с машиностроительными заводами, инструментальными цехами и частными мастерскими по договору.

Производство GSA+ (ранее Goldensun) ведёт свою историю с 1978 года. Продукция сертифицирована, полностью совместима с системами ЧПУ Fanuc, Siemens, Heidenhain, Mitsubishi и поставляется более чем в 30 стран мира.
Почему предприятия выбирают GSA+

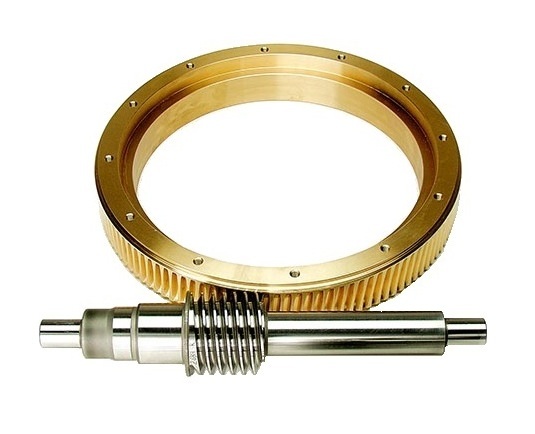

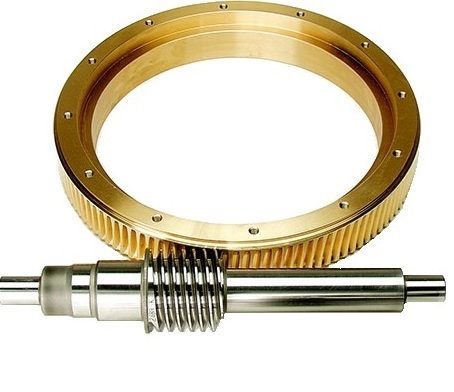

Долговечность. Червячная пара из бронзо-никелевого сплава и закалённой стали выдерживает интенсивную эксплуатацию.
Точность. Позиционирование до 15 угловых секунд, повторяемость ±4 секунды, регулировка люфта без демонтажа.
Надёжность. Конические роликоподшипники в опорах планшайбы обеспечивают высокую жёсткость при фрезеровке стали и чугуна.
Сервис. Гарантия 12 месяцев, постгарантийное обслуживание, поставка оригинальных запчастей со склада в РФ.

Kitagawa SS1246K Компактный гидравлический цилиндр с открытым центром

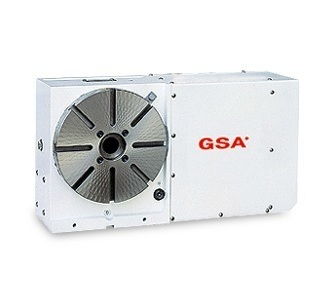

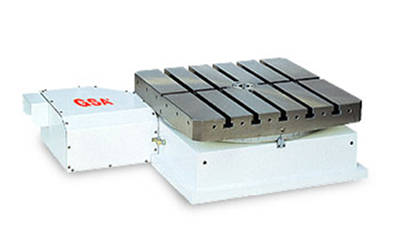

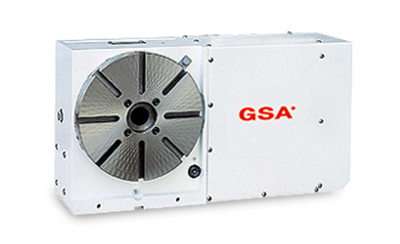

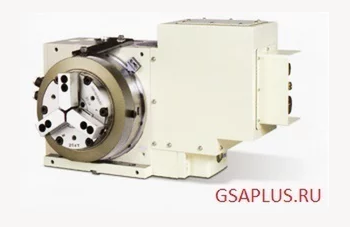

Базовая классическая серия надёжных одноосевых поворотных столов GSA+ с высокоточной червячной передачей. Усиленная и долговечная конструкция обеспечивают высокую точность позиционирования и отличную жёсткость при тяжёлом фрезеровании.
В серии представлены 9 различных моделей с планшайбой от 120 до 800 мм.

Выбрать модель

Kitagawa SS1452K Компактный гидравлический цилиндр с открытым центром

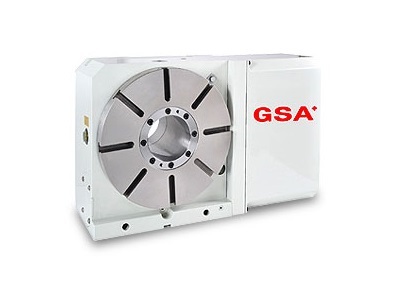

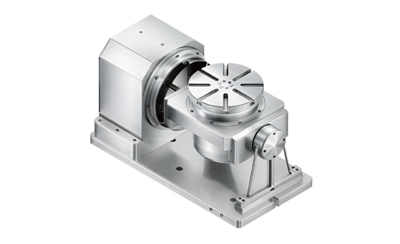

Компактная серия одноосевых поворотных столов GSA+ с задним расположением двигателя. Такая конструкция исключает помехи с защитным кожухом станка и позволяет использовать столы на малогабаритных вертикальных обрабатывающих центрах и сверлильных станках. В серии 4 модели с планшайбой от 120 до 250 мм.

Выбрать модель

Kitagawa SS1453K Компактный гидравлический цилиндр с открытым центром

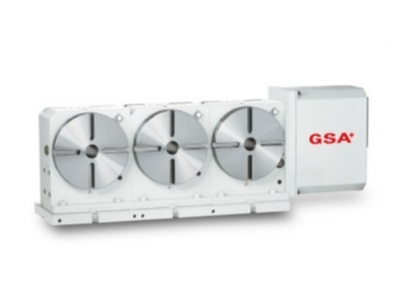

Многошпиндельная серия поворотных столов GSA+ с возможностью установки двух, трёх или четырёх шпинделей на одном столе. Такая конструкция позволяет обрабатывать несколько деталей одновременно, что кратно увеличивает производительность и снижает время цикла. В серии 3 модели с планшайбой от 120 до 200 мм

Выбрать модель

Горизонтальный одноосевой поворотный стол GSA+ со сквозным отверстием 450H7. Пропускает крупногабаритные заготовки через шпиндель, расширяя технологические возможности. Высокоточная червячная передача из бронзово-никелевого сплава и закалённой стали обеспечивает точность индексации. Нагрузка на столе до 3000 кг в горизонтальном положении.

Выбрать модель

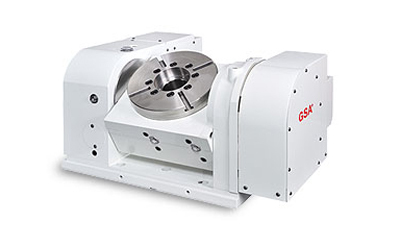

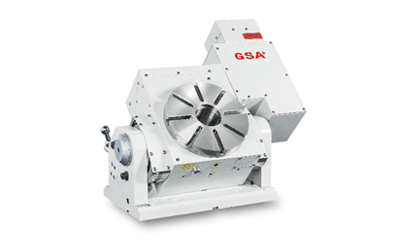

Двухосевая серия наклонно-поворотных столов GSA+ для организации 5-осевой обработки на традиционных 3-осевых станках. Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 метра. Наклонная ось подключается через одноосевой сервоконтроллер GSA+ с использованием М-кодов системы ЧПУ. В серии 4 модели с диаметром планшайбы от 120 до 320 мм

Выбрать модель

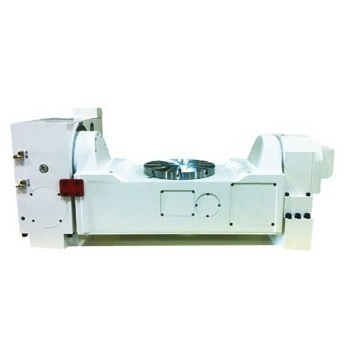

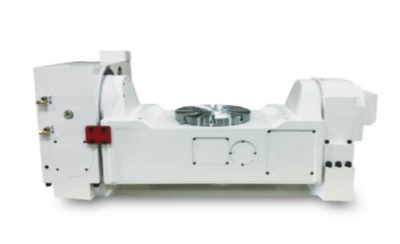

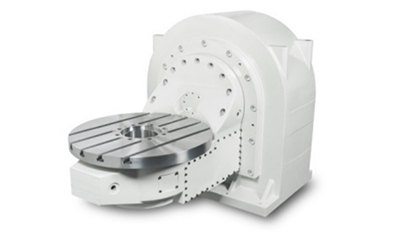

Мощная серия двухосевых поворотных столов GSA+ люлечного типа (Trunnion) для 5-осевых обрабатывающих центров. Двухзаходная червячная передача и увеличенные подшипники обеспечивают высокую износостойкость и надёжность при длительном тяжёлом резании. Низкая высота центра расширяет рабочее пространство. В серии 4 модели с планшайбой от 250 до 800 мм.

Выбрать модель

Высокотехнологичная серия двухосевых столов GSA+ с консольной конструкцией. Изготовлены из легированной стали с применением червячной передачи. Отличаются повышенной жёсткостью, высокой нагрузочной способностью и увеличенным тормозным усилием. Обеспечивают 5-осевую обработку сложных деталей с высокой точностью. Доступны модели с планшайбой от 120 до 500 мм

Выбрать модель

Современная надёжная двухосевая серия поворотных столов GSA+ с ручным наклоном и управлением поворота от ЧПУ. Простая, быстрая и удобная установка на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Широко также подходят для обработки автомобильных и мотоциклетных колесных дисков. Ось ручного наклона оборудована точной шкалой с ценой деления 1 градус. В серии 4 модели с планшайбой от 200 до 630 мм.

Выбрать модель

Высоконадежный поворотный стол GSA+ с осерадиальными роликоподшипниками для тяжелого фрезерования на обрабатывающих центрах и расточных станках. С планшайбой 500 мм выдерживает нагрузку до 1000 кг. Червячная передача из бронзы и закаленной стали обеспечивает высокую точность 15 секунд и повторяемость 4 секунды. Зажим создает тормозной момент 240 кг·м для надежной фиксации при резании. Диапазон серии — от 400 до 2500 мм.

Выбрать модель

Высокоточный паллетный стол GSA+ для горизонтальных обрабатывающих центров. Модульная конструкция с возможностью установки одной или нескольких паллет. Паллеты взаимозаменяемы для всех индексных и поворотных столов GSA+. Размер паллеты 500 мм, максимальная нагрузка 600 кг. Тормозной момент 230 кг·м, повторяемость позиционирования 0,01 мм. Каждый стол проходит 48-часовое тестирование точности. Комплектующие из Японии и Германии

Выбрать модель

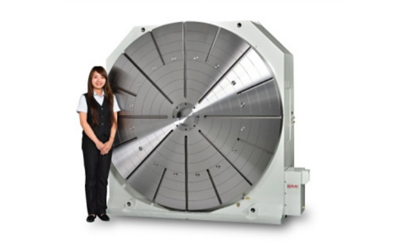

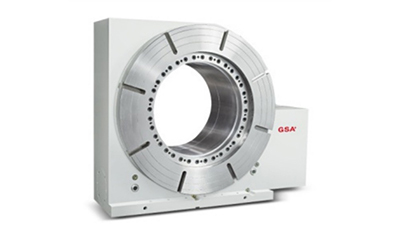

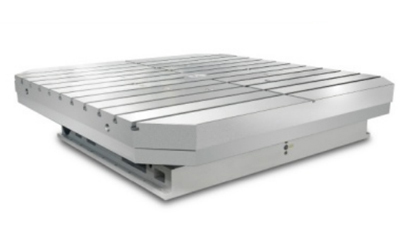

Серия поворотных столов GSA+ для фрезерования. Диаметр планшайбы от 1000 до 2000 мм, установка в вертикальном или горизонтальном положении. Осерадиальные роликоподшипники обеспечивают высокую жёсткость и нагрузочную способность: в горизонтальном положении до 10 000 кг. Червячная передача с двусторонним масляным гидравлическим зажимом обеспечивает точное позиционирование и фиксацию при резании. Минимальный угол деления 0,001°, точность позиционирования — от 5 до 10 угловых секунд. Все электронные компоненты — японского и немецкого производства. 4 модели с планшайбой от 1000 до 2000 мм.

Выбрать модель

Мощная серия поворотно-линейных столов GSA+ для горизонтальных обрабатывающих центров и расточных станков. Подходят для индексной и непрерывной обработки. Высокоточная червячная передача из износостойкого бронзово-никелевого сплава и закаленной стали гарантирует длительную точность позиционирования. Минимальный угол деления 0,001°, точность позиционирования по требованию заказчика — от 5 до 10 угловых секунд. Все электронные компоненты — японского и немецкого производства. В серии 3 модели с размером стола от 1500x1500 до 2500x2500 мм, грузоподъемность от 15 до 30 тонн

Выбрать модель

Ключевое отличие от червячных передач — это совместная разработка GSA+ и японской компании SANKYO. Такая конструкция обеспечивает нулевой люфт, высокую скорость вращения (до 200 об/мин) и плавность хода, что идеально подходит для чистовой обработки и задач, требующих ювелирной точности

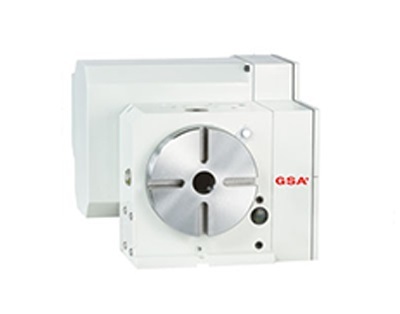

Высокоскоростная серия одноосевых поворотных столов GSA+ с роликовой передачей (Roller Gear Cam). Совместная разработка с японской компанией SANKYO обеспечивает нулевой люфт, высокую жёсткость и плавность хода. Идеальны для высокоскоростной чистовой обработки и задач, требующих высокой точности позиционирования. В серии 4 модели с диаметром планшайбы от 170 до 320 мм.

Выбрать модель

Высокоточный надёжный двухосевой современный люлечный стол GSA+ с роликовой передачей (Roller Gear Cam) для 5-осевой одновременной обработки. Конструкция с нулевым люфтом также обеспечивает отличную высокую жёсткость, идеальную плавность хода и стабильное длительное сохранение точности позиционирования. Идеальное производственное решение для сложных деталей, требующих обработки с нескольких сторон за одну установку.

Выбрать модель

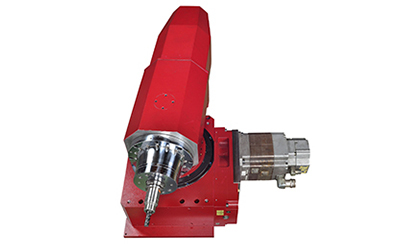

Высокоскоростная поворотная головка GSA+ с высокоточной роликовой передачей (Roller Gear Cam) для 5-осевой одновременной непрерывной обработки. Надёжная конструкция с нулевым люфтом обеспечивает отличную высокую жёсткость, быструю и точную фиксацию в любом заданном положении. Идеальное технологическое решение для сложных и ответственных деталей, требующих обработки с нескольких сторон за одну установку.

Выбрать модель

Индексируемые столы с зацеплением Хирта — это высокоточные устройства для станков с ЧПУ. В основе их конструкции лежит прецизионная торцевая муфта с V-образными зубьями, которая обеспечивает жесткую и беззазорную фиксацию. Это гарантирует исключительную точность позиционирования (до ±2 угловых секунд)и высокую повторяемость. Такие столы идеально подходят для задач дискретного индексирования, где требуется надежная фиксация в строго определенных положениях, например, при обработке сложных деталей с нескольких сторон.

Высокоточная серия одноосевых индексируемых столов GSA+ с встроенным трехсоставным зацеплением Хирта. Обеспечивает исключительную точность позиционирования ±5 угловых секунд и отсутствие подъема стола во время поворота. Возможно прямое подключение к 4-й оси станка или управление по М-кодам через одноосевой контроллер GSA+. Компактная конструкция на прецизионных подшипниках гарантирует высокую жесткость и долговечность. В серии 4 модели с диаметром планшайбы от 250 до 500 мм.

Выбрать модель

Горизонтальный стол GSA+ с зацеплением Хирта. Червячная передача из никель-бронзового сплава и стали гарантирует точность. Зацепление Хирта обеспечивает повторяемость позиционирования ±0,5 угловой секунды, точность не снижается. Система гидравлического зажима с поверхностью обеспечивает жесткость при резании. Все электронные компоненты — японского и немецкого производства. Каждый стол проходит 48-часовое тестирование точности. Размер стола 500×500 мм, грузоподъемность 500 кг.

Выбрать модель

Надёжная и проверенная серия прецизионных индексных столов GSA+ с двухсоставным зацеплением Хирта. Отлично подходят для расточных, фрезерных и шлифовальных станков. Точность позиционирования ±3 угловые секунды, при этом точность остаётся стабильной и не снижается со временем. Мощный пневматический зажим уверенно выдерживает тяжёлое резание. Прочный корпус из высокопрочного чугуна FC35 гарантирует долговечность и стабильность геометрии. В серии 7 моделей с размером стола от 300×300 до 1200×1200 мм.

Выбрать модель

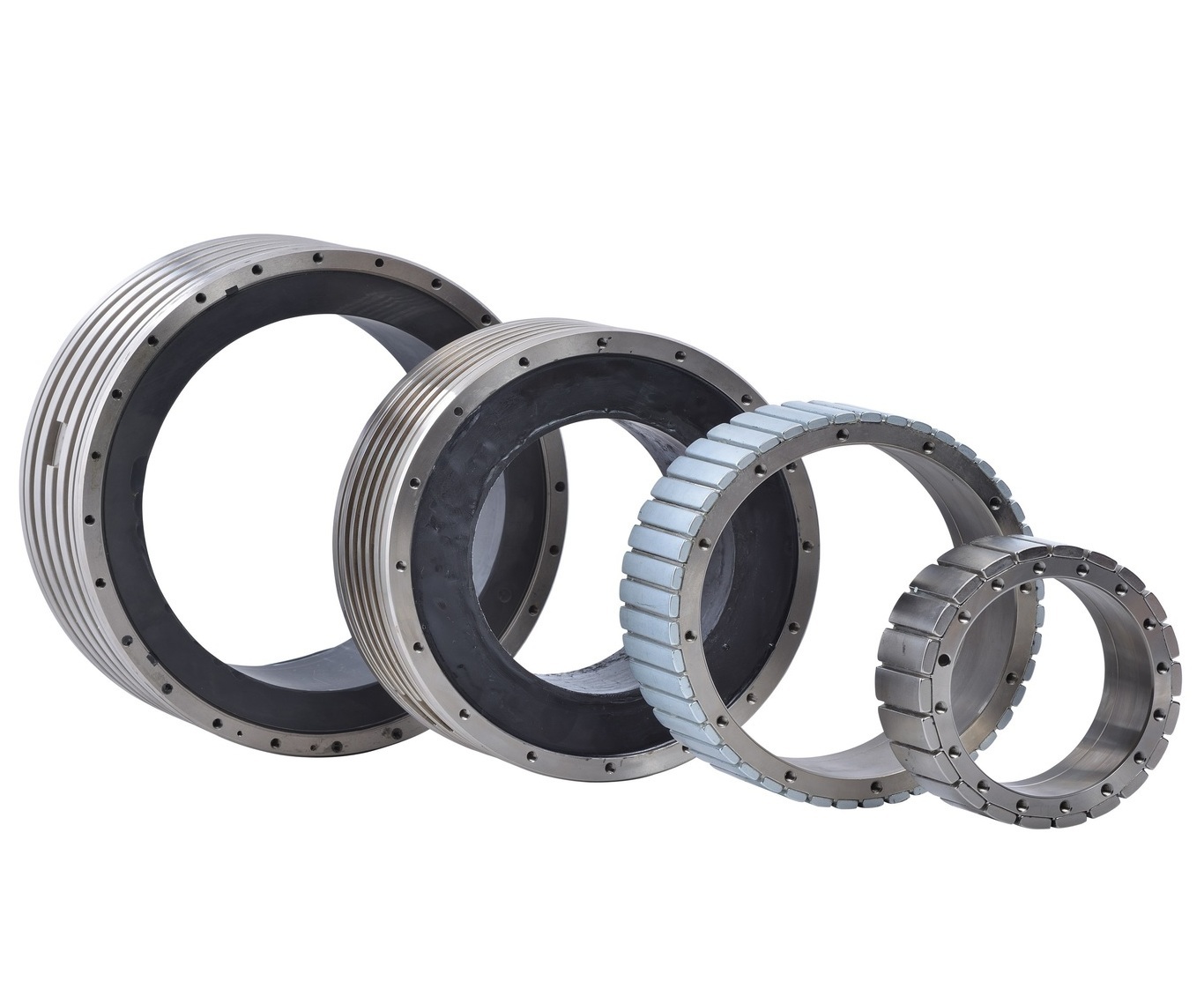

Поворотные столы с прямым приводом (DDR) — это современное решение для высокоточных и динамичных операций. В отличие от традиционных червячных передач, двигатель в них соединяется с планшайбой напрямую. Это полностью исключает люфт, трение и износ, характерные для механических передач, обеспечивая нулевой люфтивысокую жесткость. Такая конструкция позволяет развивать высокие скорости и ускорения, что делает эти столы идеальными для гравировки, лазерной резки, 5-осевой обработки и других задач, требующих исключительной точности и быстродействия.

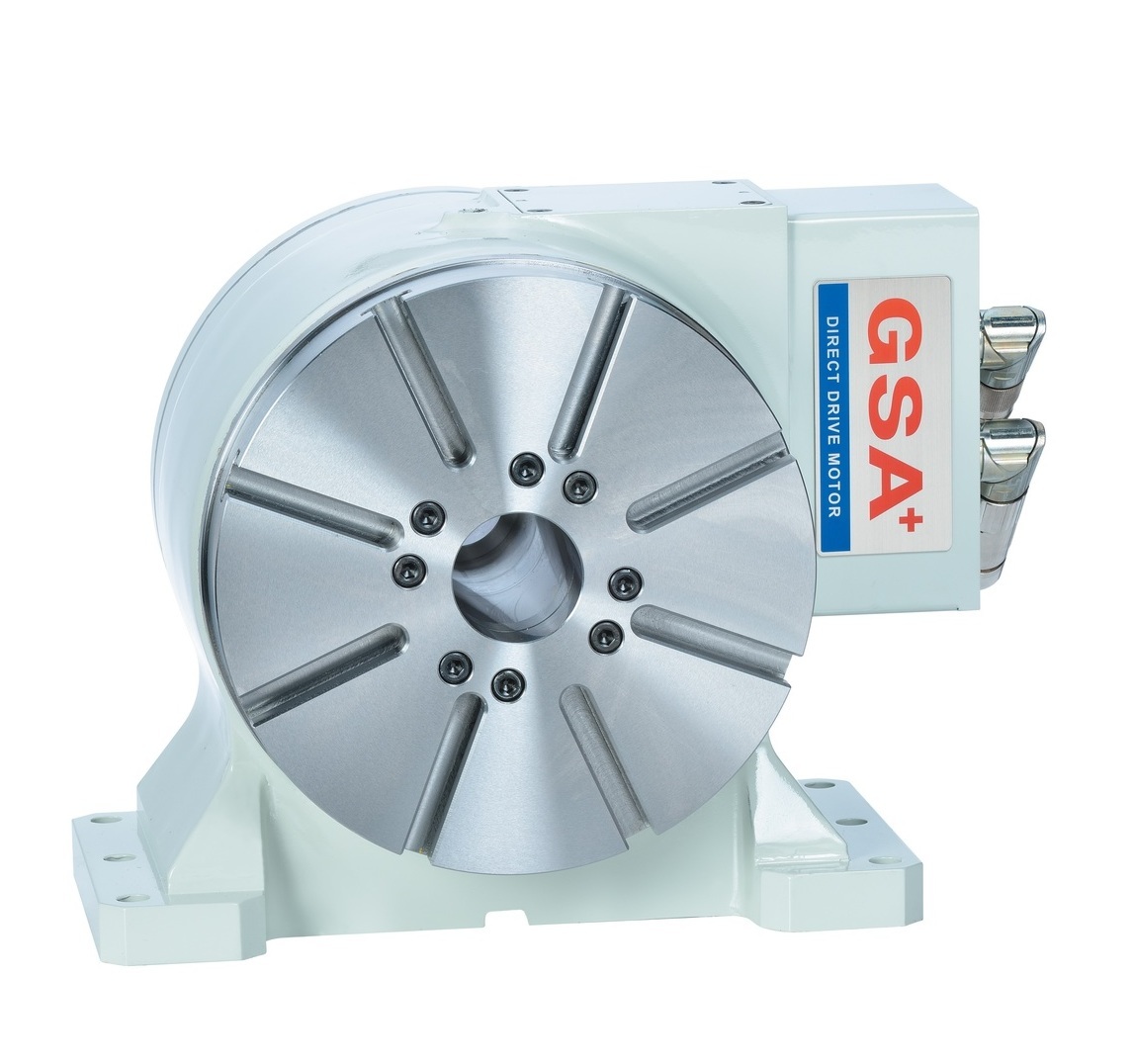

Высокоскоростная серия поворотных столов GSA+ с прямым приводом (Direct Drive). Отсутствие механических передач обеспечивает нулевой люфт, высокую жесткость и динамику. Идеальны для высокоскоростной обработки, гравировки, лазерной резки и задач, требующих исключительной точности позиционирования. В серии 4 модели с диаметром стола 170 и 200 мм.

Выбрать модель

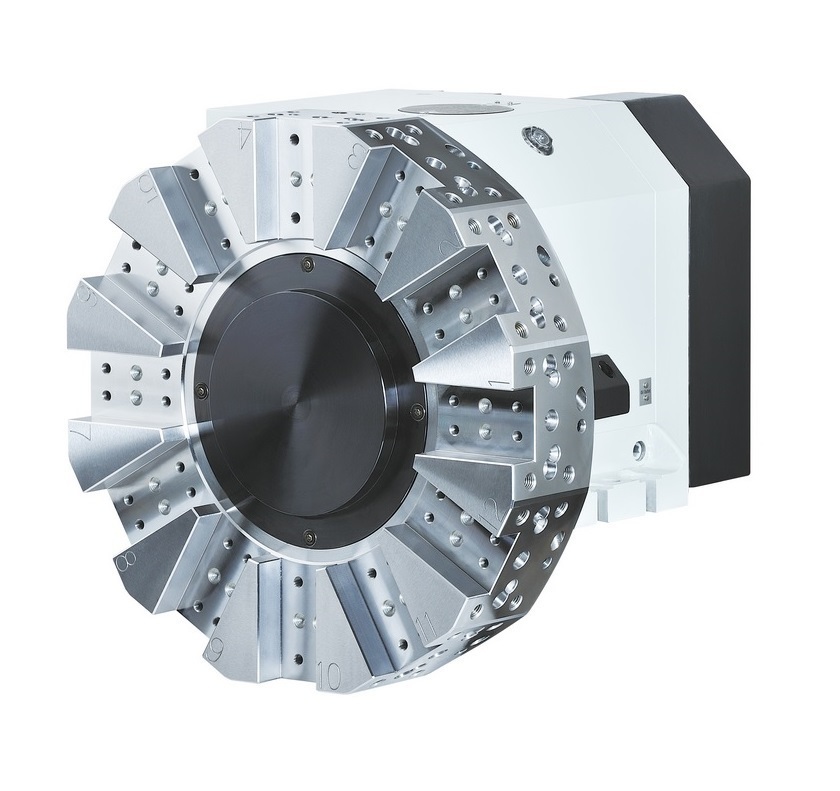

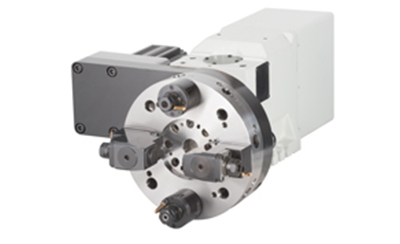

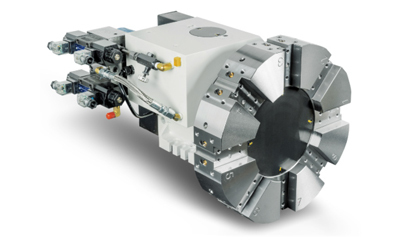

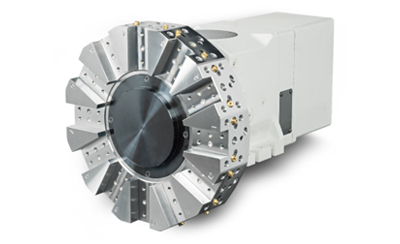

Револьверные головки GSA+ с трёхсоставным зацеплением Хирта— прецизионные инструментальные блоки для токарных станков с ЧПУ. Зубчатая муфта Хирта обеспечивает жёсткую самозатягивающуюся фиксацию с повторяемостью позиционирования ±2 угловые секунды. Гидравлический зажим создаёт усилие, достаточное для работы в условиях тяжёлого резания и знакопеременных нагрузок. Конструкция из легированной стали с прецизионно обработанными зубьями гарантирует стабильность геометрии и устойчивость к вибрациям. Быстрое индексирование и высокая надёжность делают головки оптимальным решением для многооперационной обработки.

Серия гидравлических револьверных головок GSA+ дискового типа. Механизм индексации на базе профилированного кулачка обеспечивает быстрое и плавное вращение револьверного диска. Конструкция проста и отличается высокой надежностью, рассчитана на тяжелые режимы резания. Управление поворотом, индексацией и зажимом/разжимом осуществляется от гидравлического привода. Предусмотрена возможность выбора ближайшего инструмента как слева, так и справа. В серии доступны модели для станков с высотой центров от 63 до 300 мм.

Выбрать модель

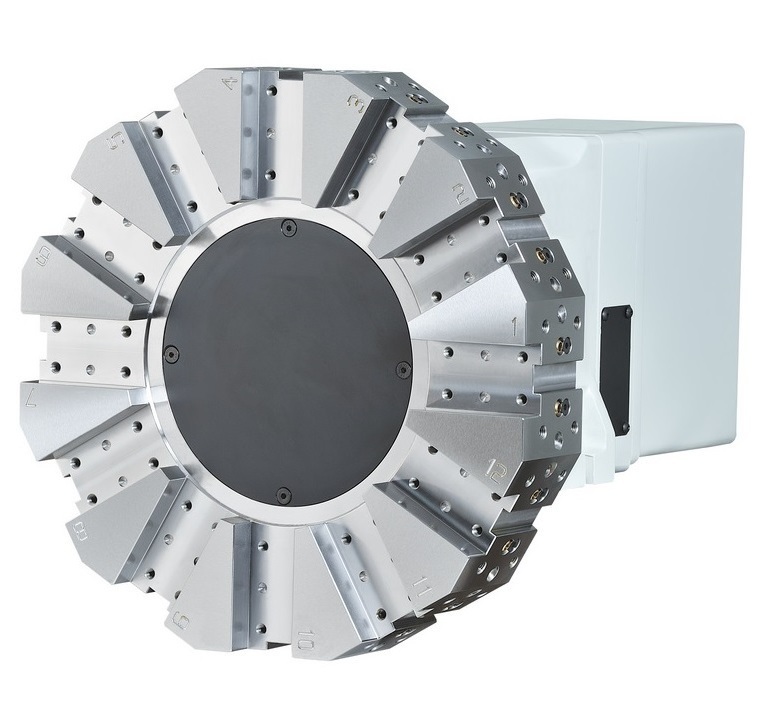

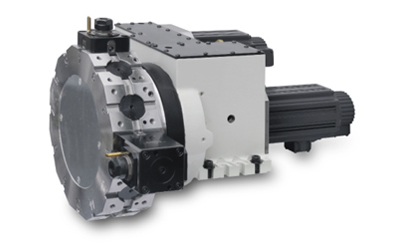

Высокоточная и надёжная серия револьверных головок GSA+ с сервоприводом. Трёхсоставное зацепление Хирта и гидравлический зажим обеспечивают высокую жёсткость и отличную надёжность при тяжёлом резании. Привод от серводвигателя Mitsubishi обеспечивает быструю и точную смену инструмента: время индексации на одну позицию — всего 0,1 секунды. Точность позиционирования составляет ±2 угловые секунды. В серии доступны модели в широком диапазоне высотой центра от 50 до 450 мм в различных конфигурациях.

Выбрать модель

Серия высокоточных револьверных головок GSA+ для токарных станков с ЧПУ. Трёхсоставное зацепление Хирта и гидравлический зажим обеспечивают высокую жёсткость и долговечность при тяжёлом резании. Приводной инструмент развивает скорость до 6000 об/мин и крутящий момент до 30 Н·м, что позволяет выполнять фрезерование, сверление и нарезание резьбы. Точность индексации составляет ±2 угловые секунды, повторяемость — ±1 угловая секунда. Интерфейс держателя инструмента — DIN 1809 (VDI)

Выбрать модель

Серия револьверных головок GSA+ с приводным инструментом (BMT). Зацепление Хирта и гидравлический зажим обеспечивают высокую жёсткость и долговечность при тяжёлом резании. Приводной инструмент развивает скорость до 6000 об/мин, что позволяет выполнять фрезерование, сверление и нарезание резьбы. Точность индексации составляет ±2 угловые секунды, повторяемость — ±1 угловая секунда. Время поворота на позицию — всего 0,1 секунды. Интерфейс DIN 1809. В серии 5 моделей с высотой центра 80-200 мм.

Выбрать модель

Гидравлическая резцедержка с двухсоставным зацеплением Хиртадля крупногабаритных и вертикальных токарных станков с ЧПУ. Обеспечивает повторяемость позиционирования ±1 угловая секунда. Интеллектуальный выбор ближайшего инструмента сокращает вспомогательное время. Конструкция с отверстиями для подачи СОЖ. Компактный дизайн и высокая износостойкость рассчитаны на тяжёлое резание. Доступны исполнения с четырьмя или шестью позициями инструмента

Выбрать модель

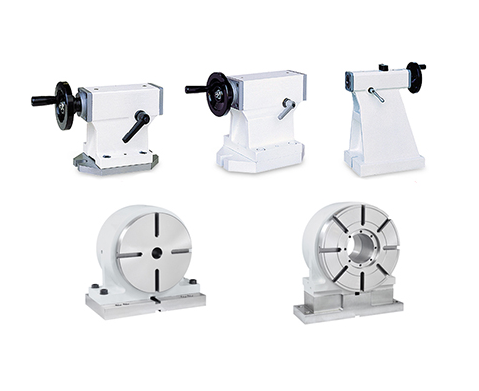

Задние бабки GSA+— это высокоточные устройства, предназначенные для надежной поддержки длинномерных заготовок при обработке на фрезерных станках с ЧПУ в паре с поворотным столом. Они эффективно снижают вибрации и прогиб детали, обеспечивая стабильность и высокую точность обработки. В ассортименте GSA+ представлены модели TS, TSA, SC с ручным, пневматическимили гидравлическимподжимом пиноли, что позволяет подобрать оптимальное решение для любых производственных задач.

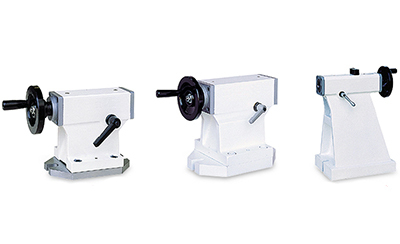

Ручные задние бабки GSA+ обеспечивают отличную и стабильную поддержку длинномерных заготовок различных размеров при высокоточной обработке на современных фрезерных станках с ЧПУ в паре с поворотным столом. Выдвижная пиноль увеличенного диаметра оснащена стандартным конусом Морзе для установки как вращающегося, так и неподвижного центра. Простая и надёжная механическая конструкция с ручным поджимом позволяет точно и быстро зафиксировать деталь в нужном положении, эффективно снижая нежелательные вибрации и прогиб. Доступны различные модели с разной грузоподъёмностью: TS‑A115, TS‑B185, TS‑C400 и TS‑C480.

Выбрать модель

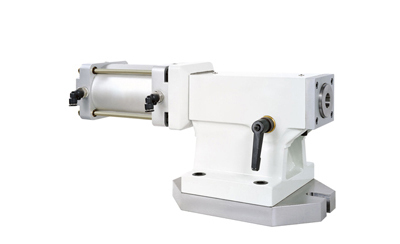

Пневматические и гидравлические задние бабки GSA+ обеспечивают поддержку заготовок при обработке на фрезерных станках с ЧПУ в паре с поворотным столом. Автоматический поджим пиноли управляется с пульта станка, что сокращает вспомогательное время и повышает производительность. Пиноль оснащена конусом Морзе для установки вращающегося или неподвижного центра. Пневматический привод обеспечивает быстрое срабатывание, гидравлический — высокое усилие зажима. Доступны модели различной грузоподъемности: TS‑A160(P/H), TS‑B210(P/H), TS‑B255(P/H) и TS‑C480(P/H).

Выбрать модель

Задняя бабка с планшайбой GSA+ представляет собой надёжное и стабильное устройство, предназначенное для поддержки крупногабаритных и тяжёлых заготовок при прецизионной обработке на современных фрезерных станках с ЧПУ в паре с поворотным столом. Планшайба с Т-образными пазами обеспечивает надёжное базирование и точную фиксацию детали, а увеличенный диаметр пиноли и мощный гидравлический поджим гарантируют высокую жёсткость системы даже при максимальных нагрузках. Конструкция рассчитана на интенсивные нагрузки и эффективно снижает вибрации при тяжёлом резании. В серии доступны модели TSA‑120S, TSA‑251S и TSA‑320S.

Выбрать модель

Решаемые задачи: для чего нужна 4-я ось
• Сокращение числа установок детали с 3–5 до одной → экономия до 70% времени.
• Устранение погрешностей переустановки (точность повышается с 0,05 мм до 0,01 мм).
• Возможность обработки сложных деталей: зубчатые колёса, шлицевые валы, шкивы, червяки, гравировка по цилиндру.
• Фрезерование по 4-й координате (интерполяция A/B) без замены станка на 5-осевой.

Пример из практики компании
Деталь «поводок» из стали 45. Без поворотного стола — 5 установок, цикл 2 часа. С применением GSA+ CNC-250R — 1 установка, цикл 25 минут. Рост производительности — в 4,8 раза.
