Флагманское решение для 5-осевой одновременной обработки

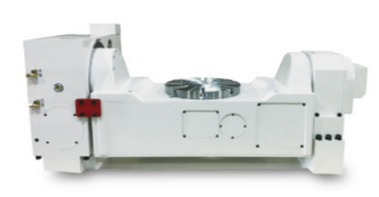

Люлечный стол RCTT‑350RS от GSA+ — это двухосевое устройство с роликовой передачей (Roller Gear Cam), предназначенное для 5-осевой одновременной обработки на современных обрабатывающих центрах. Технология нулевого люфта (Zero Backlash) обеспечивает высокую жёсткость, плавность хода и длительное сохранение точности позиционирования даже при интенсивных нагрузках.

Конструкция с высокоточными роликами и кулачком гарантирует высокую скорость вращения, быстрое позиционирование, высокую точность, долговечность и низкий износ. Стол идеально подходит для пятиосевых обрабатывающих центров, позволяя обрабатывать сложные детали с нескольких сторон за одну установку с максимальной точностью и производительностью.

Ключевые особенности и преимущества

Роликовая передача (Roller Gear Cam) с нулевым люфтом

Конструкция с роликовым кулачком обеспечивает отсутствие люфта, высокую жёсткость, плавность хода и длительное сохранение точности позиционирования.

Высокая скорость и производительность

Максимальная частота вращения по оси вращения — 41.6 об/мин. Высокая скорость вращения позволяет сокращать время обработки и повышать производительность.

Высокая точность позиционирования

Точность позиционирования по оси вращения — 20 угловых секунд, по оси наклона — 30 угловых секунд. Повторяемость — 4 угловые секунды.

Широкий угол наклона

Стандартный угол наклона составляет -120° ~ +120°, что обеспечивает широкие возможности для обработки сложных деталей с различных сторон.

Мощный гидравлический зажим

Усилие гидравлического зажима по оси вращения — 150 кг·м, по оси наклона — 200 кг·м. Это гарантирует надёжную фиксацию даже при максимальных нагрузках.

Высокая нагрузочная способность

Максимальная нагрузка в вертикальном положении — 150 кг, в горизонтальном — 300 кг.
