AutoStrong | N-215A11 Токарный трехкулачковый гидравлический патрон

N-215A11
Быстрый срок поставки
На складе производителя: ★★☆☆☆
Срок поставки: до 3-х недель

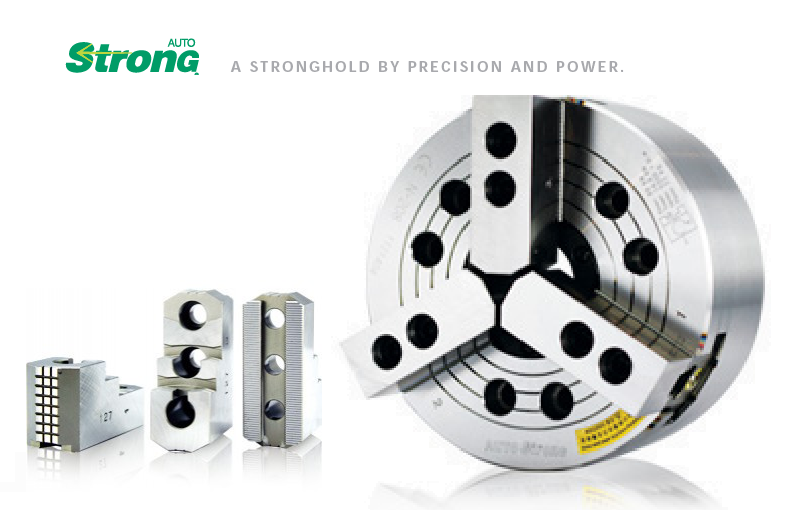

Трехкулачковый патрон AutoStrong
• Патрон N-215A11 от AutoStrong имеет фланец и предназначен для крепления к торцам шпинделей ASA B5.9 тип A2-11.
• Патроны типа N-215A11 имеют более широкий диапазон унификации; закаленные кулачки, подходящие для тяжелого резания; незакаленные кулачки, для точной обработки.
• Патрон N-215A11 имеет большое сквозное отверстие для подачи прутка


Токарные патроны и гидроцилиндры AutoStrong

со склада в Москве

N-200 Серия | Гидравлические токарные патроны

NB серия | Гидравлические токарные патроны

SC серия | Ручные токарные патроны

SK серия | Ручные токарные патроны

M и MK серии | Гидроцилиндры

Модель	N-215A11
Диаметр сквозного отверстия	Ø 117,5 мм
Ход плунжера	23 мм
Ход кулачков	10,6 мм
Максимальное тяговое усилие	7240 кН
Максимальная сила зажима	18355 кН
Максимальное рабочее давление	23,5 кгс / см²
Максимальная скорость	2 500 об/мин
Вес	118 кг
Момент инерции	2,241 кгм²
Совместимый гидроцилиндр	M2511
Совместимые закаленные кулачки	HJ15
Совместимые незакаленные кулачки	HC15
Диапазон зажима за наружный диаметр	Ø50-Ø381
A	381 мм
B	149 мм
C (H6)	300 мм
D	43 мм
E	22 мм
F	196,869 мм
G	260 мм
H	235 мм
J	28 мм
K	6-M20 мм
L	117,5 мм
M	6 мм
N max.	82 мм
O max.	45,25 мм
O min.	15,25 мм
P max.	29 мм
P min.	6 мм
Q	5 мм
R	22 мм
S	43 мм
T	62 мм
U max.	M130x2 мм
V	3-M20
W	139 мм
X	66 мм
Y	165 мм
Схема	Fig-1

Гидравлический токарный патрон AutoStrong N-215A11

Токарный патрон N-215 A11 для токарного станка с чпу

Трехкулачковый токарный патрон N-215 A11 стронг

3-х кулачковый самоцентрирующийся токарный патрон N-215 Автостронг

Запчасти для токарного патрона N-215 A11 Автостронг

Документация руководство инструкция патрон токарный AutoStrong N-215
