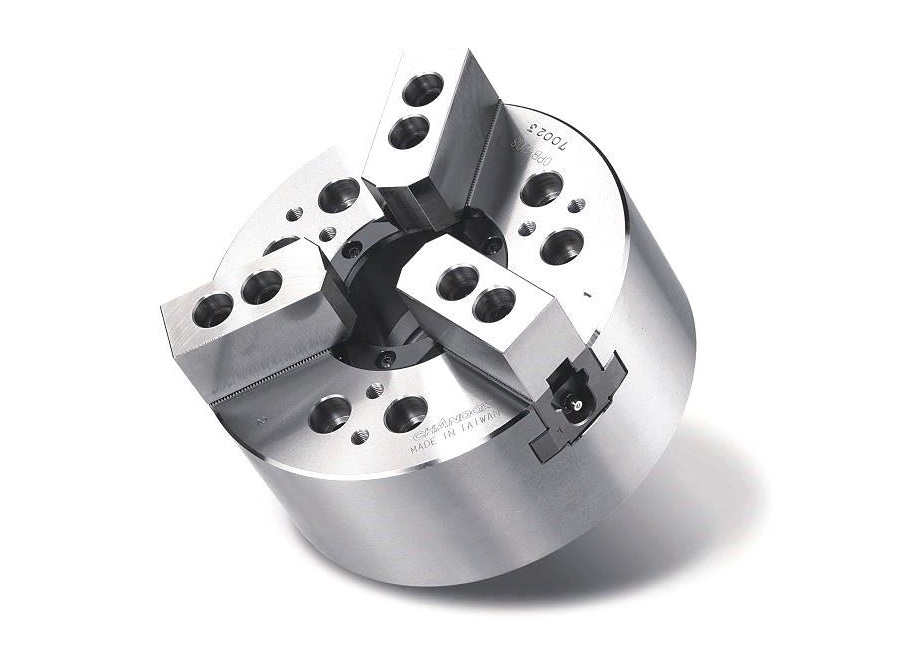

CHANDOX OPB-206 / OPB-206A5 — токарный патрон 6″ с увеличенным проходом купить

Два исполнения на одной странице: OPB-206 и OPB-206A5
Патрон OPB-206 — это шестидюймовая модель серии OP-B с увеличенным сквозным отверстием 52 мм. Он выпускается в двух исполнениях:
OPB-206 — базовый патрон с гладким креплением Plain Back. Для установки на шпиндель требуется отдельный переходной фланец.
OPB-206A5 — тот же патрон, но с уже установленным адаптером-фланцем A2-5. Готов к монтажу на шпиндель напрямую, без подбора переходника.
Что общего у обеих версий:
Проходное отверстие 52 мм — на 7 мм больше, чем у базового OP-206
Усилие зажима 58 кН и скорость до 6000 об/мин
Резьба тяги M60×2P, гидроцилиндр P1452S
Кулачки SJ-06/HJ-06, полная совместимость с Kitagawa BB-206
Когда выбирать OPB-206, а когда OPB-206A5:
OPB-206 — если у вас уже есть переходной фланец или вы хотите подобрать его отдельно под нестандартный шпиндель.
OPB-206A5 — если шпиндель станка соответствует стандарту A2-5 и вы хотите сэкономить время на монтаже.
Совместимость: OPB-206 — прямой аналог Kitagawa BB-206, Samchully MH-206, AutoStrong NB-306, AutoGrip 3H-206. Посадочные размеры и оснастка совместимы без доработок.

Купить CHANDOX OPB-206 / OPB-206A5

Цена: По запросу

Наличие: ✅ Под заказ, срок поставки 3–5 недель
Страна производства: Тайвань (CHANDOX Precision Industrial Co., Ltd.)
Комплект поставки: Патрон, мягкие верхние кулачки, крепёж, набор ключей, инструкция

✔️ Оригинал CHANDOX
✔️ Взаимозаменяемость с Kitagawa и Samchully
✔️ Техническая поддержка по подбору
✔️ Доставка по всей России

Параметр	OPB-206 (Plain Back)	OPB-206A5 (фланец A2-5)
Модель	OPB-206	OPB-206A5
Диаметр патрона	170 мм (6″)	170 мм (6″)
Тип механизма	Клиновой, гидравлический	Клиновой, гидравлический
Сквозной проход, ⌀	52 мм	52 мм
Диапазон зажима	Ø13–Ø170 мм	Ø13–Ø170 мм
Ход плунжера	12 мм	12 мм
Ход кулачков на диаметр	5.5 мм	5.5 мм
Макс. тянущее усилие	2200 кгс (21.5 кН)	2200 кгс (21.5 кН)
Макс. усилие зажима	5900 кгс (58 кН)	5900 кгс (58 кН)
Макс. частота вращения	6000 об/мин	6000 об/мин
Макс. рабочее давление	21 кгс/см² (2.0 МПа)	21 кгс/см² (2.0 МПа)
Масса	12.3 кг	12.3 кг (с фланцем)
Присоединительная резьба тяги	M60×2P	M60×2P
Крепление	Plain Back (гладкое)	Фланец A2-5

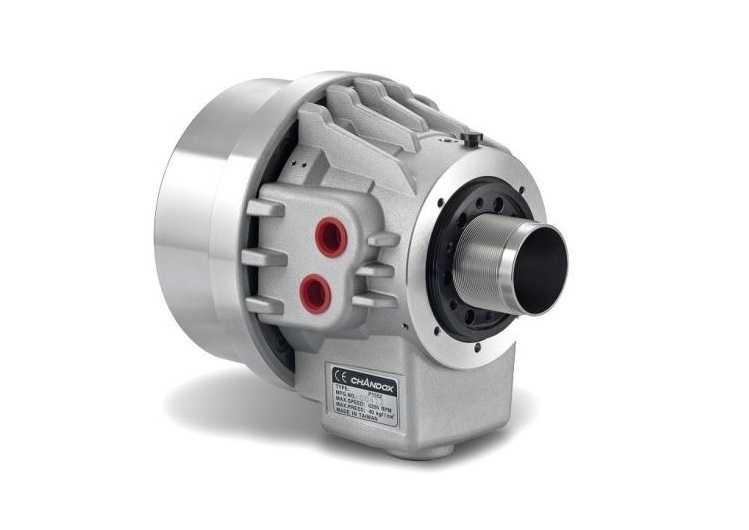

Рекомендуемый гидроцилиндр	P1452S	P1452S
Сырые кулачки	SJ-06	SJ-06
Каленые кулачки	HJ-06	HJ-06

Скачать каталог патронов серии OP-B
Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов CHANDOX OP-B. В нём собраны:
Технические характеристики всех 6 моделей (OPB-206, OPB-208, OPB-210, OPB-212, OPB-215, OPB-218)
Полные таблицы геометрических размеров
Информация о совместимости с гидроцилиндрами CHANDOX (P1452S, P1666S, P1881S, P2110S, P2916)
Таблицы аналогов Kitagawa BB, Samchully MH, AutoStrong NB, SEOAM CGH, AutoGrip 3H, TonFou TF3C/TF3X
Данные по кулачкам, Т-гайкам и переходным фланцам
Сведения об увеличенном проходном отверстии (Big Bore) — от 52 до 166.5 мм

Примечание: Если у вас возникнут вопросы по подбору патрона под ваш станок — свяжитесь с нами. Наши инженеры помогут подобрать оптимальное решение бесплатно.

Модель / Размер	Конус шпинделя	A	B	C(h6)	D	E	E1	F	G	H	J	K
OPB-206	A2-5	170	81	140	82.563	—	20	5	—	PCDØ122	52	6-M10×1.5P
OPB-208	A2-6	215	91	170	106.375	—	22	5	—	PCDØ150	66	6-M12×1.75P
OPB-210	A2-8	256	100	220	139.719	—	28	5	—	PCDØ180	81	6-M16×2P
OPB-212	A2-11 (A2-8)	315	108	300	196.869	22	33	5	260	PCDØ235	106	6-M20×2.5P
OPB-215	A2-15 (A2-11)	405	133	380	285.775	27	41	6	330.2	PCDØ330.2	142	6-M24×3P
OPB-218	A2-15 (A2-11)	455	134	380	285.775	27	41	6	330.2	PCDØ330.2	166.5	6-M24×3P

Модель / Размер	L	M	N max.	N min.	O max.	O min.	P max.	P min.	Q	R	S	T	U
OPB-206	—	20	36.35	33.6	21.1	7.5	5	-5	31	12	23	2	M60×2P
OPB-208	—	25	46.6	42.9	26.6	11.6	10	-6	35	14	25	2	M75×2P
OPB-210	—	30	54.6	50.1	33.55	11.05	8.5	-10.5	40	16	25	2	M90×2P
OPB-212	27	30	69.7	64.3	45.6	12.6	8	-15	50	21	28	2	M115×2P
OPB-215	32	43	95.1	89.5	43.55	16.55	8	-15	62	22	42.5	5	M155×2P
OPB-218	32	43	108.2	102.45	55.55	16.55	11.5	-13	62	22	38	5	M180×3P

Модель / Параметр	V	W	X	Y	Диаметр сквозного отверстия, мм	Ход плунжера, мм	Ход кулачков на диаметр, мм	Макс. скорость, об/мин
OPB-206	20	37.5	73	104.8	52	12	5.5	6000
OPB-208	30	39.5	95	133.4	66	16	7.4	5000
OPB-210	40	43	110	171.4	81	19	8.8	4200
OPB-212	50	51	129	171.4	106	23	10.6	3400
OPB-215	80	66	165	235	142	23	10.6	2500
OPB-218	80	66	165	235	166.5	24.5	11.3	2000

Модель / Параметр	Макс. сила втягивания, кгс (кН)	Макс. сила зажима, кгс (кН)	Макс. давление, кгс/см² (МПа)	Диапазон зажима	Гидроцилиндр	Вес, кг
OPB-206	2200 (21.5)	5900 (58)	21 (2.0)	Ø13~Ø170	P1452S	12.3
OPB-208	3400 (33)	8800 (86)	26 (2.5)	Ø50~Ø215	P1666S	21.7
OPB-210	4300 (42)	11100 (109)	29 (2.8)	Ø34~Ø254	P1881S	33.6
OPB-212	5600 (55)	14580 (143)	29 (2.8)	Ø50~Ø315	P2110S	57.7
OPB-215	7240 (71)	18250 (179)	26 (2.5)	Ø60~Ø405	P2916	122.5
OPB-218	7240 (71)	18250 (179)	26 (2.5)	Ø80~Ø455	P2916	165

Бренд	Модель-аналог (Plain Back)	Модель с фланцем A2-5	Примечание
Kitagawa	BB-206	BB-206A5	Полная взаимозаменяемость
Samchully	MH-206	MH-206A5	Полная взаимозаменяемость
AutoStrong	NB-306	NB-306A5	Полная взаимозаменяемость
SEOAM	CGH-06	CGH-06A	Полная взаимозаменяемость
AutoGrip	3H-206	3H-206A5	Полная взаимозаменяемость
TonFou	TF3C-6	TF3C-6A5	Полная взаимозаменяемость
Howa	H037M	H037M-A5	Совместимость по оснастке
Fuerda	LH3-06	—	Совместимость по оснастке
ROHM	POWERGRIP PG-E 6	—	Совместимость по оснастке
Forkardt	QLC-KS 200 Z6 S11	—	Совместимость по оснастке
SMW-AUTOBLOK	—	—	Нет аналога в 6″ (серия BIG BORE от 400 мм)
SCHUNK	—	—	Нет аналога в 6″ (серия ROTA TB2 от 470 мм)

На какие станки устанавливается OPB-206 / OPB-206A5
Патрон OPB-206A5 (с фланцем A2-5) идеально подходит для шпинделей стандарта A2-5. Базовый OPB-206 (Plain Back) может быть установлен на эти же станки через переходной фланец.
Ниже — расширенный список тайваньских станков с подходящим шпинделем и проходным отверстием.
Tongtai (Тайвань)
A-1500 — шпиндель A2-5, проход Ø44/Ø51 мм, 6″/8″ патрон.
HS-22 / HS-22M — шпиндель A2-5, проход Ø26/Ø44/Ø51 мм, 6″/8″ патрон.
TE-2000MB[C] — противошпиндель A2-5, проход Ø51 мм, 6″ патрон.
Goodway (Тайвань)
GTW Series — шпиндель ASA A2-5, 6″ патрон, 5000 об/мин.
GLS-200 — шпиндель A2-6, проход Ø52.07 мм, 8″ патрон (возможна установка через фланец A2-5).
Victor Taichung (Тайвань)
Vturn-S20/40 — шпиндель A2-5, проход Ø52 мм, 8″ патрон.
Vturn-A200YCM — противошпиндель A2-5, проход Ø52 мм (опц. Ø66), 5″ патрон.
Vturn-NP16 — шпиндель A2-5, 6″ патрон.
YCM (Тайвань)
GT-200B — шпиндель A2-6, проход Ø52 мм (совместим с фланцем A2-5).
A200YCM (YSCM) — противошпиндель A2-5, проход Ø52 мм, 5″ патрон.
Leadwell (Тайвань)
T-6iL — шпиндель A2-5, проход Ø51/52 мм, 6″/8″ патрон.
T-7SMY — противошпиндель A2-5, проход Ø41 мм (1.63″), 6″ патрон.
Jinn Fa (Тайвань)
JCL-42TG / 52TG — шпиндель A2-5, проход Ø42/Ø50 мм.
JCL-52AM — шпиндель A2-5, проход Ø52 мм.
YK-100A — шпиндель A2-5, проход Ø42 мм.
Alex-Tech (Тайвань)
VT-10T — шпиндель A2-5, проход Ø52 мм, 6″ патрон.
SL450 — шпиндель A2-5, проход Ø46 мм.
Litz (Тайвань)
LT-350 — шпиндель A2-5, проход Ø45 мм.
LT-520Y — шпиндель A2-5, проход Ø52 мм.
Yida Precision (Тайвань)
BML-600Y — шпиндель A2-6/A2-8, проход Ø52 мм (совместим с фланцем A2-5).
Китайские производители (Shenyang, Dalian, Ningbo)
Shenyang (SMTCL) — серия SH16 (шпиндель A2-5, проход Ø56 мм).
Ningbo — SDY0850 (противошпиндель A2-5, проход Ø48 мм, макс. пруток Ø51 мм).
Dalian (DMTG) — серия DL (шпиндель A2-6, проход Ø52 мм, возможна установка через фланец A2-5).
Важное примечание: Патрон OPB-206 полностью совместим с Kitagawa BB-206 по посадочным размерам, резьбе тяги (M60×2P) и оснастке. Это означает, что он может быть установлен на любой станок, где предусмотрено место под патрон BB-206 или его аналоги, включая станки с фланцем A2-5. Список станков не является исчерпывающим.

Часто задаваемые вопросы (FAQ)
Вопрос: Чем OPB-206 отличается от OP-206?
Ответ: OPB-206 — это версия с увеличенным проходным отверстием: 52 мм против 45 мм у OP-206. Усилие зажима выше — 58 кН против 56 кН.
Вопрос: Чем OPB-206A5 отличается от OPB-206?
Ответ: OPB-206A5 — это тот же патрон, но с уже установленным адаптером-фланцем A2-5. Базовая модель OPB-206 поставляется с гладким креплением Plain Back и требует отдельного фланца.
Вопрос: Чем OPB-206 отличается от Kitagawa BB-206?
Ответ: По посадочным размерам и оснастке они полностью взаимозаменяемы. CHANDOX — тайваньский аналог, Kitagawa — японский оригинал.
Вопрос: Что входит в комплект поставки?
Ответ: В комплект входят: патрон (для OPB-206A5 — с установленным фланцем A2-5), мягкие верхние кулачки, крепёж, набор ключей, инструкция.
Вопрос: Есть ли OPB-206 в наличии?
Ответ: Патрон OPB-206 поставляется под заказ. Срок поставки — 3–5 недель.

Купить патрон CHANDOX OPB-206 / OPB-206A5 в Москве — цена и наличие
Мы предлагаем оригинальный патрон CHANDOX OPB-206 и OPB-206A5 под заказ.
Что мы предлагаем:
✅ Оригинальный патрон CHANDOX OPB-206 / OPB-206A5 (Тайвань)
✅ Увеличенный проход 52 мм
✅ Готовое решение OPB-206A5 с фланцем A2-5
✅ Широкий выбор опций: кулачки SJ-06/HJ-06, Т-гайки, фланцы
✅ Бесплатная консультация по подбору
✅ Доставка по всей России
Для получения актуальной цены свяжитесь с нами — мы рассчитаем стоимость с учётом доставки.

Тип крепления	Описание	Совместимость
Plain Back	Гладкое крепление (базовое)	Универсальное, требует переходного фланца
A2-5	Фланец для шпинделя A2-5	Для станков с шпинделем A2-5

Наименование	Описание	Артикул
Сырые кулачки SJ-06	Комплект сырых кулачков для OPB-206	SJ-06

Наименование	Описание	Артикул
Закалённые кулачки HJ-06	Комплект закалённых кулачков для OPB-206	HJ-06

Модель	Описание	Применение

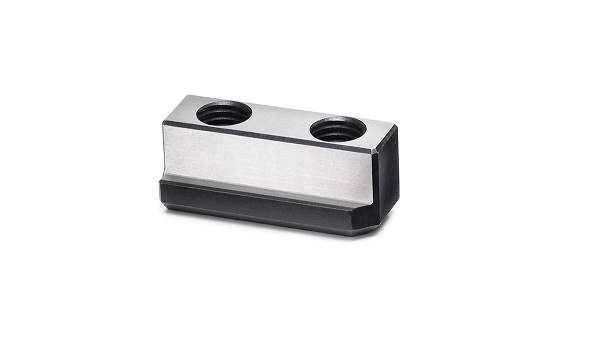

T-06	Комплект Т-гаек для патронов 6″	Для OPB-206, HS-06, Kitagawa BB-206

Токарный патрон CHANDOX OPB-206 / OPB-206A5 (6″, 170 мм) — купить гидравлический 3-кулачковый патрон с увеличенным проходом

Два исполнения на одной странице: OPB-206 и OPB-206A5

Токарные патроны и гидроцилиндры CHANDOX

со склада в Москве

OP-200 Серия | Гидравлические токарные патроны

P Cерии | Гидроцилиндры

Технические характеристики OPB-206 / OPB-206A5

Скачать каталог патронов серии OP-B

Для вашего удобства мы подготовили полный технический каталог по всей серии токарных патронов CHANDOX OP-B. В нём собраны:

Технические характеристики всех 6 моделей (OPB-206, OPB-208, OPB-210, OPB-212, OPB-215, OPB-218)

Полные таблицы геометрических размеров

Информация о совместимости с гидроцилиндрами CHANDOX (P1452S, P1666S, P1881S, P2110S, P2916)

Таблицы аналогов Kitagawa BB, Samchully MH, AutoStrong NB, SEOAM CGH, AutoGrip 3H, TonFou TF3C/TF3X

Данные по кулачкам, Т-гайкам и переходным фланцам

Сведения об увеличенном проходном отверстии (Big Bore) — от 52 до 166.5 мм

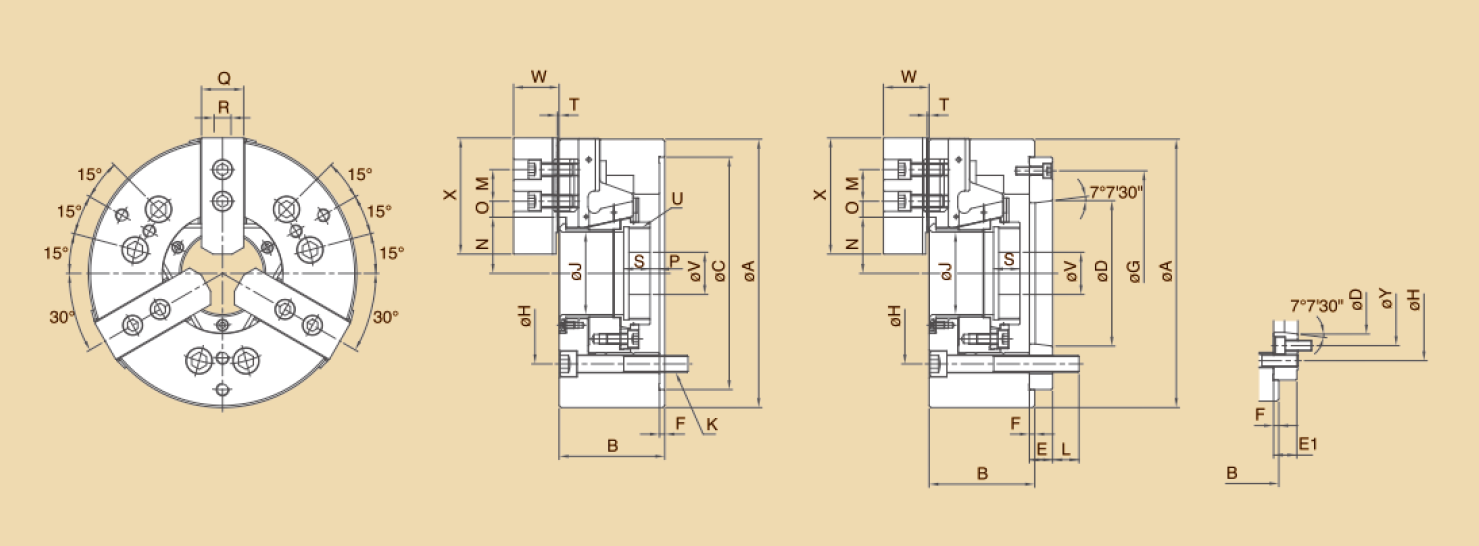

Чертеж Cерия OP-B

Технические параметры серии OP-B

Таблица 1. Геометрические размеры (часть 1)

Таблица 2. Геометрические размеры (часть 2)

Таблица 3. Геометрические размеры (часть 3) / Параметры (часть 1)

Таблица 4. Параметры (часть 2)

Взаимозаменяемость с другими брендами

Патроны CHANDOX OP-B являются прямыми аналогами патронов Kitagawa BB и совместимы с оснасткой других производителей.

На какие станки устанавливается OPB-206 / OPB-206A5

Патрон OPB-206A5 (с фланцем A2-5) идеально подходит для шпинделей стандарта A2-5. Базовый OPB-206 (Plain Back) может быть установлен на эти же станки через переходной фланец.

Ниже — расширенный список тайваньских станков с подходящим шпинделем и проходным отверстием.

Tongtai (Тайвань)

A-1500 — шпиндель A2-5, проход Ø44/Ø51 мм, 6″/8″ патрон.

HS-22 / HS-22M — шпиндель A2-5, проход Ø26/Ø44/Ø51 мм, 6″/8″ патрон.

TE-2000MB[C] — противошпиндель A2-5, проход Ø51 мм, 6″ патрон.

Goodway (Тайвань)

GTW Series — шпиндель ASA A2-5, 6″ патрон, 5000 об/мин.

GLS-200 — шпиндель A2-6, проход Ø52.07 мм, 8″ патрон (возможна установка через фланец A2-5).

Victor Taichung (Тайвань)

Vturn-S20/40 — шпиндель A2-5, проход Ø52 мм, 8″ патрон.

Vturn-A200YCM — противошпиндель A2-5, проход Ø52 мм (опц. Ø66), 5″ патрон.

Vturn-NP16 — шпиндель A2-5, 6″ патрон.

YCM (Тайвань)

GT-200B — шпиндель A2-6, проход Ø52 мм (совместим с фланцем A2-5).

A200YCM (YSCM) — противошпиндель A2-5, проход Ø52 мм, 5″ патрон.

Leadwell (Тайвань)

T-6iL — шпиндель A2-5, проход Ø51/52 мм, 6″/8″ патрон.

T-7SMY — противошпиндель A2-5, проход Ø41 мм (1.63″), 6″ патрон.

Jinn Fa (Тайвань)

JCL-42TG / 52TG — шпиндель A2-5, проход Ø42/Ø50 мм.

JCL-52AM — шпиндель A2-5, проход Ø52 мм.

YK-100A — шпиндель A2-5, проход Ø42 мм.

Alex-Tech (Тайвань)

VT-10T — шпиндель A2-5, проход Ø52 мм, 6″ патрон.

SL450 — шпиндель A2-5, проход Ø46 мм.

Litz (Тайвань)

LT-350 — шпиндель A2-5, проход Ø45 мм.

LT-520Y — шпиндель A2-5, проход Ø52 мм.

Yida Precision (Тайвань)

BML-600Y — шпиндель A2-6/A2-8, проход Ø52 мм (совместим с фланцем A2-5).

Китайские производители (Shenyang, Dalian, Ningbo)

Shenyang (SMTCL) — серия SH16 (шпиндель A2-5, проход Ø56 мм).

Ningbo — SDY0850 (противошпиндель A2-5, проход Ø48 мм, макс. пруток Ø51 мм).

Dalian (DMTG) — серия DL (шпиндель A2-6, проход Ø52 мм, возможна установка через фланец A2-5).

Опции для OPB-206 и OPB-206A

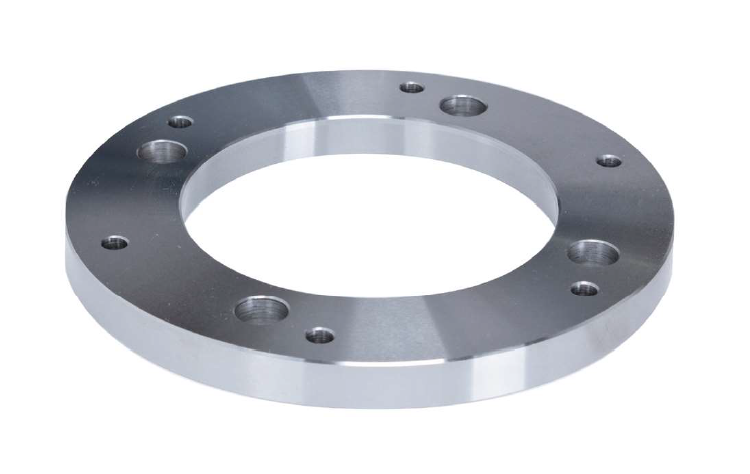

1. Переходные фланцы для OPB-206 (Plain Back)

Патрон OPB-206 поставляется с гладким креплением Plain Back. Для установки на шпиндель стандарта A2 нужен переходной фланец. Готовое решение — OPB-206A5 (с фланцем A2-5).

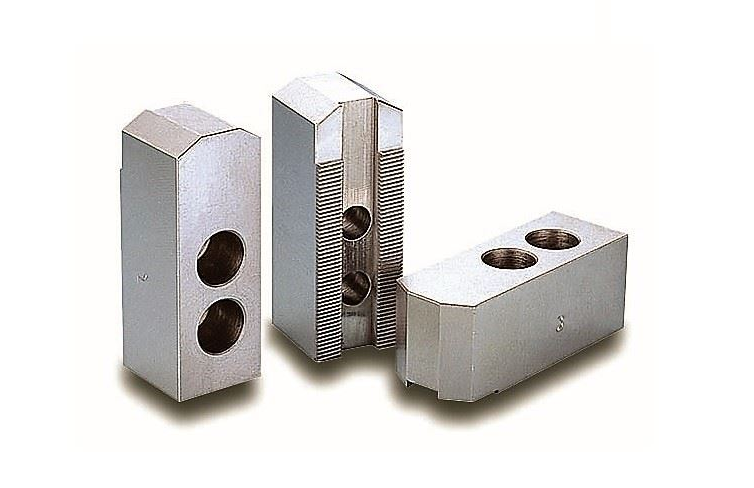

2. Сырые кулачки (Soft Jaws) — для расточки под деталь

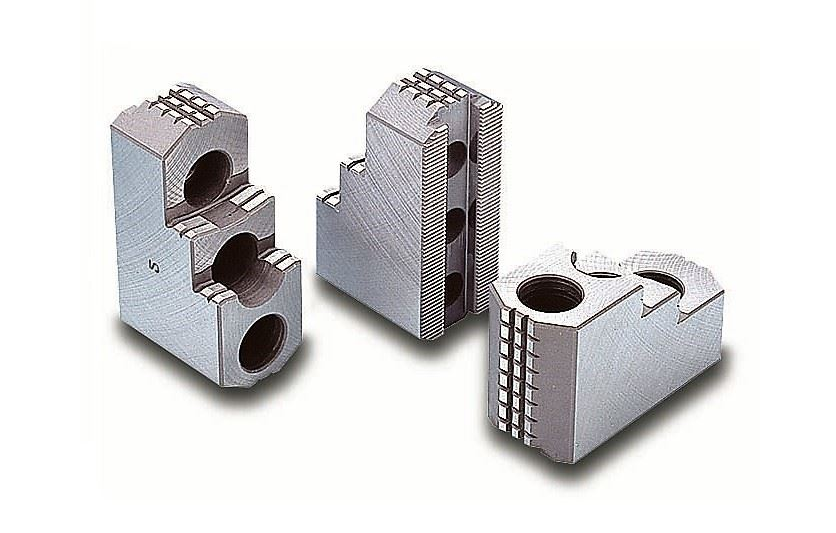

3. Твёрдые (закалённые) кулачки — Hard Jaws

Твёрдые кулачки применяются для универсальных и черновых операций, обеспечивая высокую износостойкость.

4. Т-гайки (T-Nuts)

Совместимость с гидроцилиндрами

Для корректной работы патрона OPB-206 требуется гидроцилиндр с соответствующей резьбой и параметрами:

Часто задаваемые вопросы (FAQ)

Вопрос: Чем OPB-206 отличается от OP-206?

Ответ: OPB-206 — это версия с увеличенным проходным отверстием: 52 мм против 45 мм у OP-206. Усилие зажима выше — 58 кН против 56 кН.

Вопрос: Чем OPB-206A5 отличается от OPB-206?

Вопрос: Чем OPB-206 отличается от Kitagawa BB-206?

Ответ: По посадочным размерам и оснастке они полностью взаимозаменяемы. CHANDOX — тайваньский аналог, Kitagawa — японский оригинал.

Вопрос: Что входит в комплект поставки?

Ответ: В комплект входят: патрон (для OPB-206A5 — с установленным фланцем A2-5), мягкие верхние кулачки, крепёж, набор ключей, инструкция.

Вопрос: Есть ли OPB-206 в наличии?

Ответ: Патрон OPB-206 поставляется под заказ. Срок поставки — 3–5 недель.

Купить патрон CHANDOX OPB-206 / OPB-206A5 в Москве — цена и наличие

Мы предлагаем оригинальный патрон CHANDOX OPB-206 и OPB-206A5 под заказ.
