Samchully MH — токарные патроны с большим проходным отверстием

Применение / Преимущества для покупателя
3-кулачковый силовой патрон с открытым центром, клиновой передачей усилия и увеличенным проходным отверстием.
Технические особенности
Передача усилия зажима через клиновой механизм.
Термообработка для обеспечения максимальной точности и увеличения срока службы патрона.

Для каких задач нужна серия MH
Серия MH — это высокоскоростные 3-кулачковые гидравлические патроны с увеличенной прутковой ёмкостью (Mega-Bore). Они созданы для обработки прутка, труб и длинномерных заготовок большого диаметра на токарных станках с ЧПУ.
Главное отличие от HS: у MH больше проходное отверстие, а значит — выше прутковая ёмкость. Например, MH-206 (6″) — 52 мм, а HS-06 — 46 мм. Это позволяет пропускать через патрон заготовки большего диаметра без замены оснастки.
Где применяются: нефтегазовая отрасль, трубная промышленность, судостроение, энергетика — везде, где нужна работа с прутком и трубами большого диаметра.

Почему покупают патроны MH у нас
1. Самые низкие цены
Мы работаем напрямую с производителем и держим минимальную наценку. Вы получаете оригинальный патрон Samchully MH по цене, которая ниже, чем у конкурентов.
2. Наличие на складе в Москве
Большинство моделей есть в наличии. Отправка в день заказа. Если нужной модели нет — привезём под заказ в кратчайшие сроки (2–3 недели).
3. Бесплатный подбор под ваш станок
Не уверены, какой патрон подойдёт? Наши инженеры помогут подобрать идеальный вариант с учётом модели станка, диаметра прутка и ваших задач. Бесплатно и без обязательств.

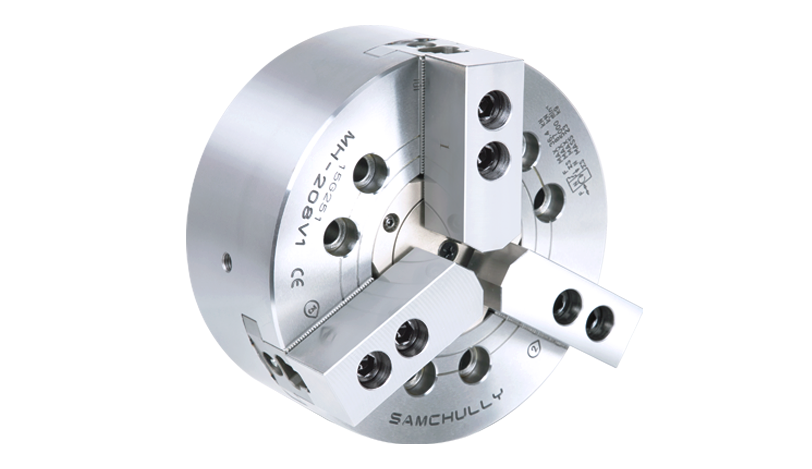

Токарный патрон Samchully MH-206 (6″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка большого диаметра на станках с ЧПУ. Диаметр патрона 175 мм, сквозное отверстие 52 мм позволяет пропускать заготовки до 175 мм. Ход кулачка 6.4 мм, ход плунжера 14 мм. Максимальное статическое усилие зажима 57.3 кН (5847 кгс), допустимое входное усилие 24.7 кН (2551 кгс). Частота вращения до 6000 об/мин. Вес 11.9 кг. Резьба тяги M60×2.0. Полная взаимозаменяемость с Kitagawa BB-206. Совместим с гидроцилиндром SH-15052 (SYH-1552). Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

Токарный патрон Samchully MH-206V1 (6″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка и труб большого диаметра. Диаметр патрона 175 мм, сквозное отверстие 52 мм, диапазон зажима 16.5–175 мм. Ход кулачка на диаметр 6.4 мм, ход плунжера 14 мм. Максимальное статическое усилие зажима 57.3 кН (5847 кгс), допустимое входное усилие 24.7 кН (2551 кгс). Частота вращения до 6000 об/мин. Вес 11.9 кг. Полная взаимозаменяемость с Kitagawa BB-206. Совместим с гидроцилиндром SD-15452. Корпус из высокопрочной легированной стали с термообработкой.

Токарный патрон Samchully MH-208 (8″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка большого диаметра. Диаметр патрона 210 мм, сквозное отверстие 66 мм. Ход кулачка 7.4 мм, ход плунжера 16 мм. Максимальное статическое усилие зажима 87 кН (8872 кгс), допустимое входное усилие 36.4 кН (3596 кгс). Частота вращения до 5000 об/мин. Вес 23.0 кг. Резьба тяги M75×2.0. Полная взаимозаменяемость с Kitagawa BB-208. Совместим с гидроцилиндром SH-17068 (SD-17568). Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

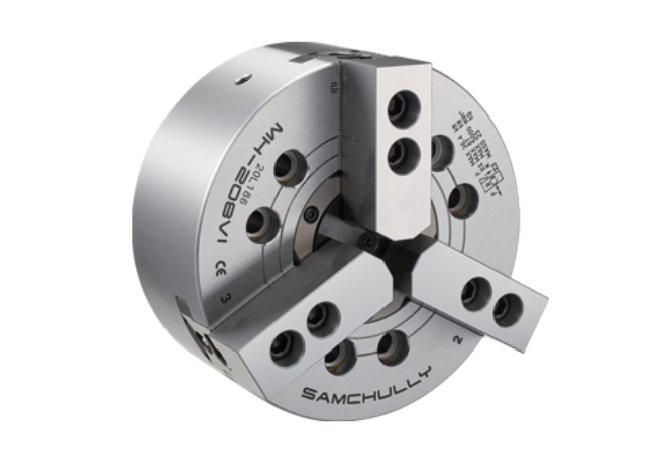

Токарный патрон Samchully MH-208V1 (8″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка и труб большого диаметра. Диаметр патрона 210 мм, сквозное отверстие 66 мм, диапазон зажима до 210 мм. Ход кулачка на диаметр 7.4 мм, ход плунжера 17.5 мм. Максимальное статическое усилие зажима 87 кН. Частота вращения до 5000 об/мин. Резьба тяги M75×2.0. Полная взаимозаменяемость с Kitagawa BB-208. Совместим с гидроцилиндром SD-17568. Корпус из высокопрочно

Токарный патрон Samchully MH-210 (10″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка и труб большого диаметра. Диаметр патрона 254 мм, сквозное отверстие 82 мм. Ход кулачка 8.8 мм, ход плунжера 19 мм. Максимальное статическое усилие зажима 126.6 кН (12848 кгс), допустимое входное усилие 49 кН (4976 кгс). Частота вращения до 4500 об/мин. Вес 32 кг. Резьба тяги M90×2.0. Полная взаимозаменяемость с Kitagawa BB-210. Совместим с гидроцилиндром SH-19082.

Токарный патрон Samchully MH-210V1 (10″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка и труб большого диаметра. Диаметр патрона 254 мм, сквозное отверстие 82 мм, диапазон зажима до 254 мм. Ход кулачка на диаметр 8.8 мм, ход плунжера 19 мм. Максимальное статическое усилие зажима 126.6 кН (12848 кгс), допустимое входное усилие 49 кН (4976 кгс). Частота вращения до 4500 об/мин. Резьба тяги M90×2.0. Полная взаимозаменяемость с Kitagawa BB-210. Совместим с гидроцилиндром SD-18582.

Токарный патрон Samchully MH-212 (12″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки прутка и труб большого диаметра. Диаметр патрона 315 мм, сквозное отверстие 103 мм. Ход кулачка на диаметр 10.6 мм, ход плунжера 23 мм. Максимальное статическое усилие зажима 144 кН (14686 кгс), допустимое входное усилие 55 кН. Частота вращения до 3000 об/мин. Вес 55.3 кг. Резьба тяги M116×2.0. Полная взаимозаменяемость с Kitagawa BB-212. Совместим с гидроцилиндром SH-21010. Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

Токарный патрон Samchully MH-212V1 (12″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки крупного прутка и труб большого диаметра. Диаметр патрона 315 мм, сквозное отверстие 103 мм, диапазон зажима 54–315 мм. Ход кулачка на диаметр 10.6 мм, ход плунжера 23 мм. Максимальное статическое усилие зажима 144 кН, допустимое входное усилие 55 кН. Частота вращения до 3000 об/мин. Вес 55.3 кг. Резьба тяги M116×2.0. Полная взаимозаменяемость с Kitagawa BB-212. Совместим с гидроцилиндром SD-21510.

Токарный патрон Samchully MH-218 (18″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки крупного прутка и труб большого диаметра. Диаметр патрона 457 мм, сквозное отверстие 166.5 мм. Ход плунжера 23 мм. Максимальное статическое усилие зажима 180 кН (18355 кгс), допустимое входное усилие 71 кН (7240 кгс). Частота вращения до 2000 об/мин. Вес 170 кг. Резьба тяги M175×3.0. Полная взаимозаменяемость с Kitagawa BB-218. Совместим с гидроцилиндром SDL-30516. Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

Токарный патрон Samchully MH-221 (21″)

Высокоскоростной 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки крупного прутка и труб большого диаметра. Диаметр патрона 530 мм, сквозное отверстие 166.5 мм, диапазон зажима 105–530 мм. Ход кулачка на диаметр 10.6 мм. Максимальное статическое усилие зажима 90 кН, частота вращения до 1700 об/мин. Вес 228 кг. Резьба тяги M180×3.0. Крепление: ASA-A1-15. Совместим с гидроцилиндром SDL-30516. Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

Токарный патрон Samchully MH-224 (24″)

Сверхмощный 3-кулачковый гидравлический патрон с увеличенным проходным отверстием (Mega-Bore) для обработки крупного прутка и труб большого диаметра. Диаметр патрона 610 мм, сквозное отверстие 190 мм. Ход плунжера 28 мм. Максимальное статическое усилие зажима 234 кН (23861 кгс), допустимое входное усилие 90 кН (9177 кгс). Частота вращения до 1400 об/мин. Вес 293 кг. Резьба тяги M200×3.0. Совместим с гидроцилиндром SHL-39024. Корпус из высокопрочной легированной стали с термообработкой для максимальной точности и долговечности.

Модель	Размер	Проходное отверстие, мм	Ход плунжера, мм	Макс. усилие, кН	Макс. обороты, об/мин	Вес, кг
MH-206	6″ (175 мм)	52	14	57.3	6000	11.9
MH-208	8″ (210 мм)	66	16	87	5000	23.0
MH-210	10″ (254 мм)	82	19	126.6	4500	32.0
MH-212	12″ (315 мм)	103	23	144	3000	55.3
MH-218	18″ (457 мм)	166.5	30	180	2000	170.0
MH-221	21″ (530 мм)	166.5	35	220	1700	228.0
MH-224	24″ (610 мм)	190	40	234	1400	293.0

Обозначение	Описание	MH-206	MH-208	MH-210	MH-212	MH-218	MH-221	MH-224
ØA	Наружный диаметр, мм	175	210	254	315	457	530	610
B	Высота корпуса, мм	81	91	100	110	135	140	149
ØC(H6)	Посадочный диаметр, мм	140	170	220	300	380	380	380
ØD	Диаметр центрирования, мм	104.8	133.4	171.45	235	300	330.2	330.2
E	Толщина фланца, мм	5	5	5	6	6	6	6
ØF	Проходное отверстие, мм	52	66	82	103	166.5	166.5	190
G max.	—	14	7.5	8.5	8	8	11	20
G min.	—	0	-8.5	-10.5	-15	-17	-12	-3
H	Глубина выборки, мм	17.5	27	25	28	50	39	40.5
ØJ	Диаметр отверстия под ключ, мм	20	30	52	66	107	80	80
K max.	Резьба тяги	M60×2.0	M75×2.0	M90×2.0	M116×2.0	M175×3.0	M180×3.0	M200×3.0
L	Крепёжные отверстия	3-M10×95	6-M12×115	6-M16×120	6-M20×130	6-M20×130	6-M22×140	6-M22×150
M	—	32.5	39	43	50.5	69	73	73
N	—	72	95	110	111	165	180	180
P	—	20	25	30	30	50	60	60
Q max.	—	38	45.7	54.5	67.3	102	111.75	119.5
Q min.	—	34.8	42	50.1	62	96.25	106.5	114.2
R max.	—	21.75	23.75	32.25	45.75	58.25	72.5	105.5
R min.	—	10.25	11.75	14.25	15.75	20.25	21.5	21.5
T	—	31	35	40	49	69	65	65
U	—	12	14	16	21	22	25	25
V	—	2	2	2	2	5	5	5
ØW	Диаметр под болты, мм	65	80	101	124	186	197	210

Технические особенности
Клиновая передача усилия — обеспечивает надёжный и равномерный зажим даже при высоких нагрузках
Увеличенная прутковая ёмкость (Mega-Bore) — позволяет обрабатывать пруток и трубы большого диаметра
Высокоскоростная работа — до 6000 об/мин у младших моделей
Высокое усилие зажима — до 234 кН у модели MH-224
Термообработка — все рабочие поверхности закалены, отшлифованы и смазаны для высокой точности и долговечности
Универсальность — совместимость с широким спектром форм и размеров заготовок

Часто задаваемые вопросы (FAQ)
Вопрос: Чем отличаются патроны MH от HS?
Ответ: Главное отличие — увеличенное проходное отверстие (Mega-Bore). У MH оно больше, чем у HS аналогичного размера. Например, MH-206 (6″) имеет проходное отверстие 52 мм, а HS-06 — 46 мм. Это позволяет обрабатывать пруток и трубы большего диаметра.
Вопрос: Какие гидроцилиндры подходят к патронам MH?
Ответ: Для MH-206 подойдут SH-15052 или SD-15452. Для MH-208 — SH-17068 или SD-17568. Полная таблица совместимости указана в разделе выше.
Вопрос: Есть ли патроны MH в наличии?
Ответ: Да, большинство моделей есть в наличии на складе в Москве. Актуальное наличие уточняйте у наших менеджеров.
Вопрос: Чем отличаются модели MH-218, MH-221 и MH-224?
Ответ: Это крупные патроны для тяжёлых режимов обработки. Они отличаются проходным отверстием (166.5–190 мм), усилием зажима (до 234 кН) и весом. Для точного подбора обратитесь к нашим специалистам.
Вопрос: Что входит в комплект поставки патрона MH?
Ответ: В комплект входят: патрон, мягкие верхние кулачки, Т-гайки, монтажные болты, гайка тяги и рукоятка. Всё необходимое для установки на станок.

Где купить патроны Samchully MH
Мы предлагаем оригинальные патроны Samchully серии MH со склада в Москве и под заказ.
Что мы предлагаем:
✅ Оригинальные патроны Samchully MH
✅ Полный комплект: патрон + кулачки + ключи
✅ Бесплатная консультация по подбору
✅ Доставка по всей России
Не нашли нужную модель? Свяжитесь с нами — мы подберём оптимальный вариант под ваш станок и задачи.

Патрон	Рекомендуемый гидроцилиндр
MH-206	SH-15052, SD-15452
MH-208	SH-17068, SD-17568
MH-210	SH-18077, SD-18577
MH-212	SH-21010, SD-21510

Токарные патроны Samchully MH — с увеличенным проходным отверстием

Применение / Преимущества для покупателя

3-кулачковый силовой патрон с открытым центром, клиновой передачей усилия и увеличенным проходным отверстием.

Технические особенности

Передача усилия зажима через клиновой механизм.

Термообработка для обеспечения максимальной точности и увеличения срока службы патрона.

Для каких задач нужна серия MH

Где применяются: нефтегазовая отрасль, трубная промышленность, судостроение, энергетика — везде, где нужна работа с прутком и трубами большого диаметра.

Почему покупают патроны MH у нас

1. Самые низкие цены

Мы работаем напрямую с производителем и держим минимальную наценку. Вы получаете оригинальный патрон Samchully MH по цене, которая ниже, чем у конкурентов.

2. Наличие на складе в Москве

Большинство моделей есть в наличии. Отправка в день заказа. Если нужной модели нет — привезём под заказ в кратчайшие сроки (2–3 недели).

3. Бесплатный подбор под ваш станок

Модельный ряд серии MH

Модельный ряд и технические характеристики

Примечание: Для моделей MH-218, MH-221 и MH-224 данные основаны на официальных спецификациях Samchully и могут незначительно отличаться в зависимости от модификации.

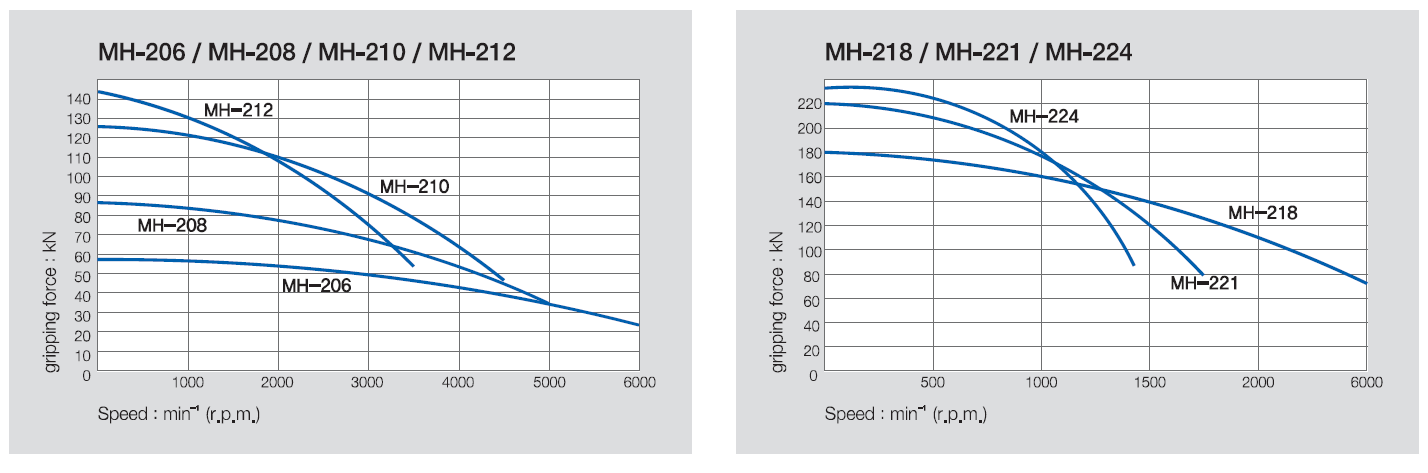

Диаграмма динамической силы зажима патронов MH

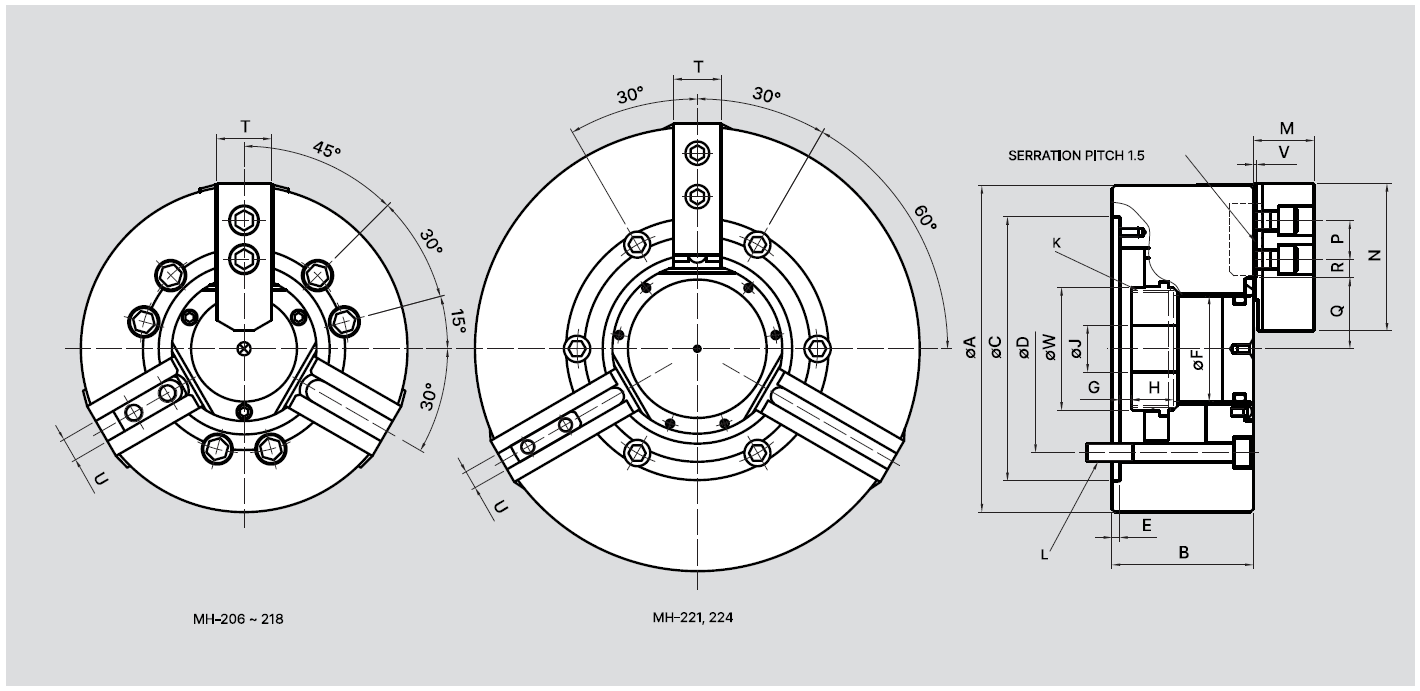

Геометрические размеры

Примечание: Для моделей MH-218, MH-221 и MH-224 данные основаны на официальных спецификациях Samchully и могут незначительно отличаться в зависимости от модификации.

Совместимость с гидроцилиндрами

Для правильной работы патронов MH необходимы гидравлические цилиндры с соответствующими характеристиками:

Полная взаимозаменяемость с Kitagawa BB-Series:

MH-206 ↔ BB-206

MH-208 ↔ BB-208

MH-210 ↔ BB-210

MH-212 ↔ BB-212

Технические особенности

Клиновая передача усилия — обеспечивает надёжный и равномерный зажим даже при высоких нагрузках

Увеличенная прутковая ёмкость (Mega-Bore) — позволяет обрабатывать пруток и трубы большого диаметра

Высокоскоростная работа — до 6000 об/мин у младших моделей

Высокое усилие зажима — до 234 кН у модели MH-224

Термообработка — все рабочие поверхности закалены, отшлифованы и смазаны для высокой точности и долговечности

Универсальность — совместимость с широким спектром форм и размеров заготовок

Часто задаваемые вопросы (FAQ)

Вопрос: Чем отличаются патроны MH от HS?

Вопрос: Какие гидроцилиндры подходят к патронам MH?

Ответ: Для MH-206 подойдут SH-15052 или SD-15452. Для MH-208 — SH-17068 или SD-17568. Полная таблица совместимости указана в разделе выше.

Вопрос: Есть ли патроны MH в наличии?

Ответ: Да, большинство моделей есть в наличии на складе в Москве. Актуальное наличие уточняйте у наших менеджеров.

Вопрос: Чем отличаются модели MH-218, MH-221 и MH-224?

Вопрос: Что входит в комплект поставки патрона MH?

Ответ: В комплект входят: патрон, мягкие верхние кулачки, Т-гайки, монтажные болты, гайка тяги и рукоятка. Всё необходимое для установки на станок.

Где купить патроны Samchully MH

Мы предлагаем оригинальные патроны Samchully серии MH со склада в Москве и под заказ.

Что мы предлагаем:

✅ Оригинальные патроны Samchully MH

✅ Полный комплект: патрон + кулачки + ключи

✅ Бесплатная консультация по подбору

✅ Доставка по всей России

Не нашли нужную модель? Свяжитесь с нами — мы подберём оптимальный вариант под ваш станок и задачи.
