Универсальное решение для тяжелой обработки с продольным ходом

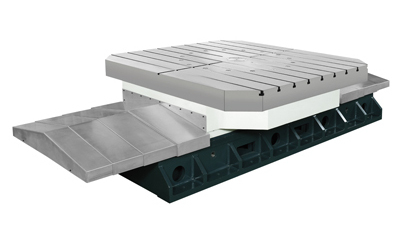

Поворотно-линейные столы серии RLT-1500~2500 от GSA+ — это высокоточные устройства, сочетающие вращательное движение с продольным ходом по оси W. Они разработаны для горизонтальных обрабатывающих центров и расточных станков, обеспечивая как индексную, так и непрерывную обработку. Благодаря усиленной конструкции с крупными направляющими и мощным приводом, столы выдерживают экстремальные нагрузки до 30 тонн и эффективно работают в условиях тяжелого резания.

В основе конструкции лежит высокоточная червячная передача из специального износостойкого медного сплава и закаленного червяка, что гарантирует долговременную точность позиционирования. Каждый стол проходит 48-часовое тестирование точности, все электронные компоненты поставляются из Японии и Германии.

Ключевые особенности и преимущества

Продольный ход по оси W

Наличие линейной оси с ходом 1500 мм и скоростью подачи 20 м/мин позволяет выполнять сложные операции расточки и фрезерования длинномерных заготовок.

Высокая нагрузочная способность

Максимальная нагрузка — от 15 до 30 тонн в зависимости от модели, что делает столы идеальными для обработки крупногабаритных деталей.

Высокая точность позиционирования

Минимальный угол деления — 0.001°, точность позиционирования — от 6 до 10 угловых секунд по требованию заказчика.

Надёжная конструкция

Крупные направляющие и усиленные подшипниковые узлы обеспечивают высокую жёсткость и стабильность при тяжёлом резании.

Долговечность и надёжность

Специальный износостойкий медный сплав червячного колеса и закалённый червяк обеспечивают длительный срок службы. Каждый стол проходит 48-часовое тестирование.

Широкий модельный ряд

В серии представлены модели RLT-1500, RLT-2000 и RLT-2500 с размерами стола от 1500×1500 до 2500×2500 мм.
