Компактное решение для 5-осевой обработки

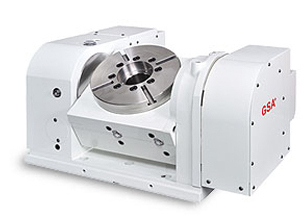

Наклонно-поворотные столы серии CNCT‑100~320 от GSA+ — это двухосевые устройства, предназначенные для организации 5-осевой одновременной обработки на традиционных 3-осевых станках. Благодаря компактному дизайну они могут быть установлены на станки с длиной стола всего около 1 метра.

Простая установка и широкий диапазон применения делают эту серию идеальным выбором для модернизации вертикальных обрабатывающих центров. Наклонная ось подключается через одноосевой сервоконтроллер GSA+ с использованием М-кодов системы ЧПУ. Это позволяет выполнять сложные операции фрезерования, сверления и контурной обработки с высокими скоростями и точностью.

Ключевые особенности и преимущества

Двухосевая конструкция

Обеспечивает возможность 5-осевой одновременной обработки, позволяя обрабатывать сложные детали с нескольких сторон за одну установку.

Компактный дизайн

Малые габариты позволяют устанавливать столы на станки с ограниченным рабочим пространством, включая оборудование с длиной стола от 1 метра.

Высокая точность позиционирования

Точность позиционирования по оси вращения составляет от 15 до 30 угловых секунд в зависимости от модели, повторяемость — 4 угловые секунды.

Надёжная фиксация

Мощные пневматический и гидравлический зажимы обеспечивают стабильность при резании и надёжную фиксацию в любом положении.

Широкий модельный ряд

В серии представлены модели CNCT‑100, CNCT‑200, CNCT‑250 и CNCT‑320 с планшайбой от 120 до 320 мм.

Гибкость подключения

Возможность подключения к различным системам ЧПУ (FANUC, Mitsubishi, Siemens, Heidenhain) и управления через М-коды.
