VNK Гидроцилиндры SMW AUTOBLOK

VNK 70-3 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 70-3, артикул 33094811770950116036794160367741 скорость 8000 об/мин, резьба M44 x 1.5 и M42 x 1.5

VNK 102-46 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 102-46, артикул 33094813770950136036794160367741 скорость 7000 об/мин, резьба M55 x 2 и M50 x 1.5

VNK 130-52 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 130-52, артикул 33094815770950156036794160367741 скорость 6300 об/мин, резьба M60 x 1.5 и M55 x 2

VNK 150-67 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 150-67, артикул 33094816770950166036794160367741 скорость 5500 об/мин, резьба M75 x 2 и M72 x 1.5

VNK 170-77 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 170-77, артикул 33094818770950186036794160367741 скорость 5000 об/мин, резьба M85 x 2 и M80 x 2

VNK 200-86 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 200-86, артикул 33094819770950196036794160367741 скорость 4500 об/мин, резьба M95 x 2 и M90 x 2

VNK 225-95 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 225-95, артикул 33094820770950206036794160367741 скорость 4000 об/мин, резьба M105 x 2 и M100 x 2

VNK 250-110 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 250-110, артикул 33094822770950226036794160367741 скорость 3600 об/мин, резьба M120 x 2 и M115 x 2

VNK 320-127 Гидроцилиндр

Высокоскоростной вращающийся полый гидроцилиндр SMW AUTOBLOK, модели: VNK 320-127, артикул 33094825770950256036794160367741 скорость 3200 об/мин, резьба M135 x 2

Применение/преимущество для покупателя
• гидроцилиндр для кулачковых и цанговых патронов с открытым центром
• обработка прутков/длинных деталей
Технические характеристики
• диапазон давления 8–45 бар
• короткая конструкция / небольшой вес / низкий расход энергии
• только горизонтальное применение
• предохранительный клапан и клапан сброса избыточного давления
• крепление болтами с задней стороны
• требуется фильтр 10 мкм в магистрали высокого давления
• использовать масло HM32 ISO 3448

SMW-AUTOBLOK тип	VNK 70-37	VNK 102-46	VNK 130-52	VNK 150-67	VNK 170-77	VNK 200-86	VNK 225-95	VNK 250-110	VNK 320-127
VNK стандартная версия	33094811	33094813	33094815	33094816	33094818	33094819	33094820	33094822	33094825
VNK для PXP/LPS	77095011	77095013	77095015	77095016	77095018	77095019	77095020	77095022	77095025
минипакет PXP	60367941	60367941	60367941	60367941	60367941	60367941	60367941	60367941	60367941
минипакет LPS-X	60367741	60367741	60367741	60367741	60367741	60367741	60367741	60367741	60367741
раб. поверхн. поршня см²	70	103	131	152	170	197	225	247	325
проходное отверстие мм	37.5	46.5	52.5	67.5	77	86	95	110	127.5
макс. давление бар	45	45	45	45	45	45	45	45	45
тяговое усилие -45 бар кН	31	46	58	68	76	88	100	110	144
расход масла* дм³/мм	2.5	3	3.5	4	4.5	5	7	9	12
макс. частота вращ. об/мин.	8000	7000	6300	5500	5000	4500	4000	3600	3200
мaсса кг	8	12	15	20	23	27	30	45	61
Moмент инерции кг.м2	0.013	0.028	0.04	0.07	0.09	0.13	0.17	0.28	0.54
потреб. мощности** кВт	0.85	1	1.2	1.5	1.8	1.9	1.9	2.2	2.5

*общее при 30 бар / 50 °C / мaкс. оборотах / масло HM32 ISO 3448
Важно: при повышении давления, расход масла увеличивается пропорционально.
При повышении температуры масла его расход увеличивается прогрессивно (рекомендуется использовать охлаждение).
При разработке/подборе гидравлического устройства спрашивайте наши технические данные.

SMW-AUTOBLOK тип			VNK 70-37	VNK 102-46	VNK 130-52	VNK 150-67	VNK 170-77	VNK 200-86	VNK 225-95	VNK 250-110	VNK 320-127
A	мм	107	130	147	163	175	190	205	220	250
B2 h6	мм	110	130	140	160	160	180	210	210	250
C	мм	125	147	165	180	195	210	227	240	270
D	мм	n.6 x Ø 9	n.6 x Ø 9	n.6 x Ø 9	n.6 x Ø 11	n.6 x Ø 11	n.6 x Ø 11	n.6 x Ø 11	n.6 x Ø 11	n.6 x Ø 13
E	мм	145	165	185	202	217	234	249	266	295
E1	мм	140	162	182	197	214	228	245	266	290
F1	мм	M44 x 1.5	M55 x 2	M60 x 1.5	M75 x 2	M85 x 2	M95 x 2	M105 x 2	M120 x 2	M135 x 2
F2	мм	M42 x 1.5	M50 x 1.5	M55 x 2	M72 x 1.5	M80 x 2	M90 x 2	M100 x 2	M115 x 2	-
F3	мм	M42 x 1.5	M52 x 1.5	M60 x 1.5	M74 x 1.5	M84 x 1.5	M94 x 2	M104 x 2	M120 x 2	M138 x 2
G	мм	50	61	70	85	95	105	115	130	145
H	мм	152	152	152	177	177	202	207	230	242
H2	мм	16	16	16	21	21	21	21	26	22
I	мм	5	5	5	8	8	8	8	8	5
K проходное отверстие	мм	37.5	46.5	52.5	67.5	77	86.5	95.5	110.5	127.5
K H9	мм	42.5	52.5	57	72.5	82	92	102,5	117.5	132
K2 H9	мм	40	47	52.5	69	77	87	97	112	-
L	мм	83	83	83	94	94	106	106	120	132
M	мм	Ø 53	Ø 68	Ø 76	Ø 91	Ø 91	Ø 116	Ø 120	Ø 130	-
N	мм	M6 (2x)	M6 (2x)	M6 (2x)	M6 (2x)	M6 (2x)	M6 (2x)	M6 (2x)	M6 (2x)	-
O соединение (масло)	дюйм	G 3/8“	G 3/8“	G 3/8“	G 3/8“	G 3/8“	G 3/8“	G 3/8“	G 3/8“	G 3/8“
P	мм	67	76	78	89	94	104	112	123	133
P1	мм	114	122	128	138	143	153	171	150	160
P2	мм	100	100	107	127	127	127	127	162	162
R2* стандартный	мм	32	32	32	32	32	32	32	32	32
S max	мм	24	22	22	25	25	31	31	31	44
T	мм	67	73	73	82	82	94	94	104	113
U ход поршня	мм	26	25	25	30	30	35	35	35	40
V1	мм	9	9	9	10	10	11	11	12	12
V2	мм	28	28	28	36	36	36	36	28	28
W1	мм	20	25	25	25	25	32	32	32	32
W2	мм	22	25	28	28	28	30	30	30	-
X	мм	5	6	6	6	6	6	6	6	6
a	мм	113.5	116	116	132	132	144	149	177	187
e	мм	128	128	144	184	184	184	184	230	230
f	мм	65	65	80	90	90	90	90	100	100

Гидроцилиндры VNK

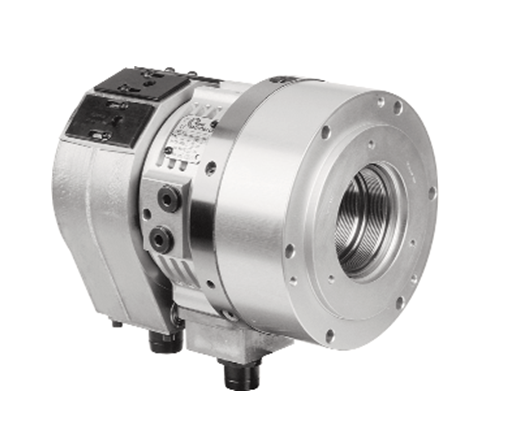

VNK вращающиеся полые гидроцилиндры SMW AUTOBLOK

Применение/преимущество для покупателя • гидроцилиндр для кулачковых и цанговых патронов с открытым центром • обработка прутков/длинных деталей

Примеры заказа
