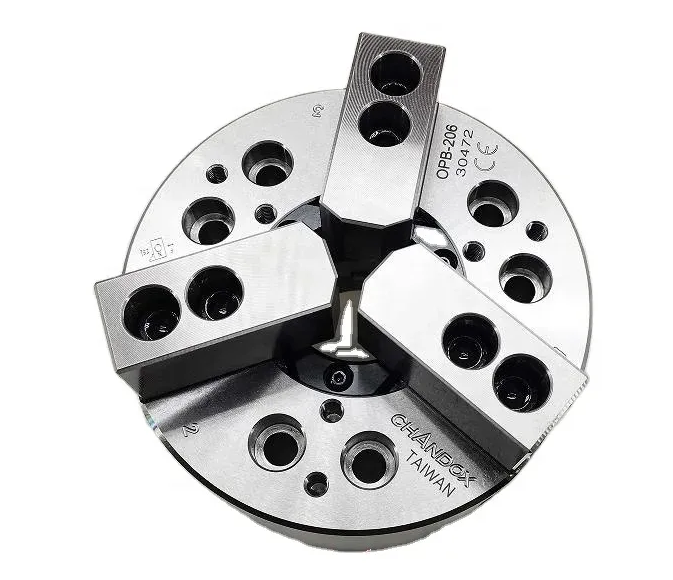

Токарные патроны CHANDOX серии OP-B — высокоскоростные полые патроны с увеличенным проходом
Назначение серии OP-B
CHANDOX OP-B — это семейство высокоскоростных трёхкулачковых гидравлических патронов с открытым центром и увеличенным проходным отверстием (Big Bore). Они являются прямыми аналогами японской серии Kitagawa BB и предназначены для установки на токарные станки с ЧПУ, где требуется обработка пруткового материала большего диаметра.
Главное преимущество серии OP-B — увеличенный сквозной канал по сравнению с базовой серией OP. Например, OPB-206 имеет проход 52 мм, OPB-210 — 81 мм, а OPB-218 — 166.5 мм. Это позволяет обрабатывать пруток большего диаметра без перехода на патрон следующего типоразмера.
Отрасли и типовые детали: автомобильные компоненты, электротехническая арматура, детали гидро- и пневмоаппаратуры, метизы, нефтегазовая арматура, крупные валы и трубы. Патроны отлично работают как на токарных центрах с ЧПУ, так и на автоматах продольного точения.
Совместимость: CHANDOX OP-B — прямой аналог Kitagawa BB. Посадочные размеры, резьба тяги и оснастка (кулачки, Т-гайки) совместимы без доработок.
Токарные патроны и гидроцилиндры CHANDOX
со склада в Москве
OP-200 Серия | Гидравлические токарные патроны
P Cерии | Гидроцилиндры

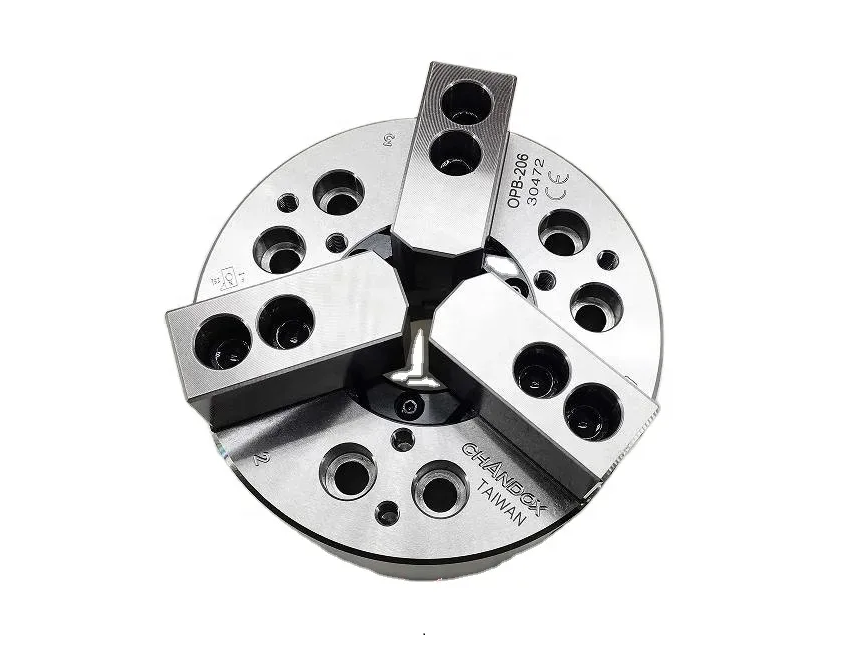

Токарный патрон CHANDOX OPB-206 / OPB-206A5
Шестидюймовый гидравлический патрон с открытым центром и увеличенным проходом 52 мм. Ход плунжера 12 мм, ход кулачков 5.5 мм. Максимальная скорость 6000 об/мин, тяговое усилие 2200 кгс (21.5 кН), сила зажима 5900 кгс (58 кН), давление 21 кгс/см² (2.0 МПа). Зажим Ø13–Ø170 мм. Вес 12.3 кг. Гидроцилиндр P1452S. Аналог Kitagawa BB-206.
Токарный патрон CHANDOX OPB-208 / OPB-208A6
Восьмидюймовый патрон с открытым центром и увеличенным проходом 66 мм. Ход плунжера 16 мм, ход кулачков 7.4 мм. Максимальные обороты 5000 об/мин, тяговое усилие 3400 кгс (33 кН), зажим 8800 кгс (86 кН), давление 26 кгс/см² (2.5 МПа). Зажим Ø50–Ø215 мм. Вес 21.7 кг. Гидроцилиндр P1666S. Аналог Kitagawa BB-208.
Токарный патрон CHANDOX OPB-210 / OPB-210A8
Десятидюймовый гидравлический патрон с открытым центром и увеличенным проходом 81 мм. Ход плунжера 19 мм, ход кулачков 8.8 мм. Обороты до 4200 об/мин, усилие втягивания 4300 кгс (42 кН), зажим 11100 кгс (109 кН), давление 29 кгс/см² (2.8 МПа). Диапазон зажима Ø34–Ø254 мм. Вес 33.6 кг. Гидроцилиндр P1881S. Аналог Kitagawa BB-210.
Токарный патрон CHANDOX OPB-212 / OPB-212A11
Двенадцатидюймовый патрон с открытым центром и увеличенным проходом 106 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Скорость до 3400 об/мин, тяга 5600 кгс (55 кН), зажим 14580 кгс (143 кН), давление 29 кгс/см² (2.8 МПа). Зажим Ø50–Ø315 мм. Вес 57.7 кг. Гидроцилиндр P2110S. Аналог Kitagawa BB-212.
Токарный патрон CHANDOX OPB-215 / OPB-215A15
Пятнадцатидюймовый гидравлический патрон с открытым центром и увеличенным проходом 142 мм. Ход плунжера 23 мм, ход кулачков 10.6 мм. Обороты 2500 об/мин, усилие втягивания 7240 кгс (71 кН), сила зажима 18250 кгс (179 кН), давление 26 кгс/см² (2.5 МПа). Диапазон зажима Ø60–Ø405 мм. Вес 122.5 кг. Гидроцилиндр P2916. Аналог Kitagawa BB-215.
Токарный патрон CHANDOX OPB-218 / OPB-218A11 / OPB-218A15
Крупногабаритный 18-дюймовый патрон с открытым центром и увеличенным проходом 166.5 мм. Ход плунжера 24.5 мм, ход кулачков 11.3 мм. Максимальная скорость 2000 об/мин, тяга 7240 кгс (71 кН), зажим 18250 кгс (179 кН), давление 26 кгс/см² (2.5 МПа). Зажим Ø80–Ø455 мм. Вес 165 кг. Гидроцилиндр P2916. Аналог Kitagawa BB-218.
Чертеж Cерия OP-B
Технические параметры серии OP-B
Единицы измерения / мм
Таблица 1. Геометрические размеры (часть 1)
| Модель / Размер | Конус шпинделя | A | B | C(h6) | D | E | E1 | F | G | H | J | K |
| OPB-206 | A2-5 | 170 | 81 | 140 | 82.563 | — | 20 | 5 | — | PCDØ122 | 52 | 6-M10×1.5P |
| OPB-208 | A2-6 | 215 | 91 | 170 | 106.375 | — | 22 | 5 | — | PCDØ150 | 66 | 6-M12×1.75P |
| OPB-210 | A2-8 | 256 | 100 | 220 | 139.719 | — | 28 | 5 | — | PCDØ180 | 81 | 6-M16×2P |
| OPB-212 | A2-11 (A2-8) | 315 | 108 | 300 | 196.869 | 22 | 33 | 5 | 260 | PCDØ235 | 106 | 6-M20×2.5P |
| OPB-215 | A2-15 (A2-11) | 405 | 133 | 380 | 285.775 | 27 | 41 | 6 | 330.2 | PCDØ330.2 | 142 | 6-M24×3P |
| OPB-218 | A2-15 (A2-11) | 455 | 134 | 380 | 285.775 | 27 | 41 | 6 | 330.2 | PCDØ330.2 | 166.5 | 6-M24×3P |
Таблица 2. Геометрические размеры (часть 2)
| Модель / Размер | L | M | N max. | N min. | O max. | O min. | P max. | P min. | Q | R | S | T | U |
| OPB-206 | — | 20 | 36.35 | 33.6 | 21.1 | 7.5 | 5 | -5 | 31 | 12 | 23 | 2 | M60×2P |
| OPB-208 | — | 25 | 46.6 | 42.9 | 26.6 | 11.6 | 10 | -6 | 35 | 14 | 25 | 2 | M75×2P |
| OPB-210 | — | 30 | 54.6 | 50.1 | 33.55 | 11.05 | 8.5 | -10.5 | 40 | 16 | 25 | 2 | M90×2P |
| OPB-212 | 27 | 30 | 69.7 | 64.3 | 45.6 | 12.6 | 8 | -15 | 50 | 21 | 28 | 2 | M115×2P |
| OPB-215 | 32 | 43 | 95.1 | 89.5 | 43.55 | 16.55 | 8 | -15 | 62 | 22 | 42.5 | 5 | M155×2P |
| OPB-218 | 32 | 43 | 108.2 | 102.45 | 55.55 | 16.55 | 11.5 | -13 | 62 | 22 | 38 | 5 | M180×3P |
Таблица 3. Геометрические размеры (часть 3) / Параметры (часть 1)
| Модель / Параметр | V | W | X | Y | Диаметр сквозного отверстия, мм | Ход плунжера, мм | Ход кулачков на диаметр, мм | Макс. скорость, об/мин |
| OPB-206 | 20 | 37.5 | 73 | 104.8 | 52 | 12 | 5.5 | 6000 |
| OPB-208 | 30 | 39.5 | 95 | 133.4 | 66 | 16 | 7.4 | 5000 |
| OPB-210 | 40 | 43 | 110 | 171.4 | 81 | 19 | 8.8 | 4200 |
| OPB-212 | 50 | 51 | 129 | 171.4 | 106 | 23 | 10.6 | 3400 |
| OPB-215 | 80 | 66 | 165 | 235 | 142 | 23 | 10.6 | 2500 |
| OPB-218 | 80 | 66 | 165 | 235 | 166.5 | 24.5 | 11.3 | 2000 |
Таблица 4. Параметры (часть 2)
| Модель / Параметр | Макс. сила втягивания, кгс (кН) | Макс. сила зажима, кгс (кН) | Макс. давление, кгс/см² (МПа) | Диапазон зажима | Гидроцилиндр | Вес, кг |
| OPB-206 | 2200 (21.5) | 5900 (58) | 21 (2.0) | Ø13~Ø170 | P1452S | 12.3 |
| OPB-208 | 3400 (33) | 8800 (86) | 26 (2.5) | Ø50~Ø215 | P1666S | 21.7 |
| OPB-210 | 4300 (42) | 11100 (109) | 29 (2.8) | Ø34~Ø254 | P1881S | 33.6 |
| OPB-212 | 5600 (55) | 14580 (143) | 29 (2.8) | Ø50~Ø315 | P2110S | 57.7 |
| OPB-215 | 7240 (71) | 18250 (179) | 26 (2.5) | Ø60~Ø405 | P2916 | 122.5 |
| OPB-218 | 7240 (71) | 18250 (179) | 26 (2.5) | Ø80~Ø455 | P2916 | 165 |
Взаимозаменяемость с другими брендами
Патроны CHANDOX OP-B являются прямыми аналогами патронов Kitagawa BB и совместимы с оснасткой других производителей.
| Бренд | Серия (увеличенный проход) | Конкретные модели (по типоразмерам OP-B) | Примечание |
| Kitagawa | BB (Super Large Bore) | BB-206, BB-208, BB-210, BB-212, BB-215, BB-218 | Полная взаимозаменяемость |
| Samchully | MH (Mega-Bore) | MH-206, MH-208, MH-210, MH-212, MH-221 | Полная взаимозаменяемость (MH-221 — ближайший к OPB-218) |
| AutoStrong | NB (Extra Large Through-Hole) | NB-206, NB-208, NB-210, NB-212, NB-215 | Полная взаимозаменяемость |
| SEOAM | CGH (Great Bore) | CGH-06, CGH-08, CGH-10, CGH-12 | Полная взаимозаменяемость |
| AutoGrip | 3H (Large Thru-Hole) | 3H-206, 3H-208, 3H-210, 3H-212, 3H-215, 3H-18B | Полная взаимозаменяемость (3H-18B — ближайший к OPB-218) |
| TonFou | TF3C / TF3X (Big Bore) | TF3C-6A5, TF3C-8A6, TF3X-10A8, TF3X-12A8, TF3X-12A11 | Полная взаимозаменяемость (для OPB-215/218 — ближайший TF3X-12A11) |
| Howa | H037M / H3KB (Large Through-Hole) | H037M, H3KB (по типоразмерам 6″–12″) | Совместимость по оснастке |
| SMW-AUTOBLOK | BIG BORE BB-N / BB-N ES | BB-N 400-140, 470-191, 500-205, 500-230, 600-275, 630-310, 800-410 | Совместимость по оснастке (диаметры 400–800 мм, соответствуют OPB-215…OPB-232) |
| ROHM | POWERGRIP PG-E | PG-E 6, PG-E 8, PG-E 10 | Совместимость по оснастке (только 6″, 8″, 10″; для крупных типоразмеров аналогов нет) |
| SCHUNK | ROTA TB2 / ROTA TB2-LH | ROTA TB2 470-185, 570-230, 600-275, 630-275, 850-375, 1000-560 | Совместимость по оснастке (диаметры 470–1000 мм, для OPB-215…OPB-232) |
| Forkardt | QLC-KS (Wedge Style, Large Bore) | 3QLC-KS 200 Z6 S11, 3QLC-KS 250 Z8 S11, 3QLC-KS 315 Z11 S12, 3QLC-KS 400 Z15 S12 | Совместимость по оснастке (диаметры 200–400 мм, соответствуют OPB-208…OPB-212) |
| Fuerda | K11 / K72 | K11 (3-кулачковые спиральные), K72 (4-кулачковые) | Совместимость по оснастке (ручные патроны, не силовые с увеличенным проходом) |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте резьбу тяги и тип фланца. Для брендов с пометкой «Совместимость по оснастке» возможны отличия в посадочных размерах и системе крепления кулачков.
Краткая справка по сериям с увеличенным проходом
Kitagawa BB — эталонная серия Super Large Bore. Проход 53–166.5 мм. Полная взаимозаменяемость с CHANDOX OP-B.
Samchully MH — серия Mega-Bore. Проход до 106 мм (MH-212). Аналог по посадочным размерам.
AutoStrong NB — серия Extra Large Through-Hole. Проход на ~20% больше стандартного. Полная взаимозаменяемость.
SEOAM CGH — серия Great Bore. Проход до 106 мм (CGH-12). Полная взаимозаменяемость.
AutoGrip 3H — серия Large Thru-Hole. Проход 32–275 мм. Широкий диапазон моделей. Полная взаимозаменяемость.
TonFou TF3C / TF3X — серия Big Bore. Проход 52–100 мм. Полная взаимозаменяемость.
Howa H037M / H3KB — серия Large Through-Hole. Совместимость по оснастке.
SMW-AUTOBLOK BIG BORE BB-N — пневматические патроны с проходом 140–410 мм. Диаметры 400–800 мм. Совместимость по оснастке.
ROHM POWERGRIP PG-E — новая серия с большим проходом и высокой силой зажима. Только 6″, 8″, 10″.
SCHUNK ROTA TB2 — пневматические патроны с проходом до 560 мм. Диаметры 470–1000 мм.
Forkardt QLC-KS — гидравлические патроны с увеличенным проходом и центробежной компенсацией. Диаметры 200–400 мм.
Fuerda K11 / K72 — ручные спиральные патроны, не являются силовыми аналогами OP-B. Совместимость только по оснастке.
На какие станки устанавливаются патроны OP-B
CHANDOX OP-B — это патроны для токарных станков с ЧПУ малого, среднего и тяжёлого класса. Благодаря увеличенному проходному отверстию они востребованы там, где стандартной серии OP не хватает.
Станки со шпинделем A2-5 и A2-6
Tongtai (Тайвань)
A-1500 — шпиндель A2-5, chuck 6″.
TE-2000MB[C] — шпиндель A2-6, chuck 8″.
Goodway (Тайвань)
GLS-1500 — шпиндель A2-5, chuck 6″.
GLS-200 — шпиндель A2-6, chuck 8″.
Victor Taichung (Тайвань)
Vturn-NP16 — шпиндель A2-5, chuck 6″.
Vturn-S20/60 — шпиндель A2-6, chuck 8″.
Haas (США)
ST-10 — шпиндель A2-5, chuck 6″.
ST-20 — шпиндель A2-6, chuck 8″.
Станки со шпинделем A2-8
Tongtai (Тайвань)
TE-2500 — шпиндель A2-8, chuck 10″.
TNL-130ALII[1M] — шпиндель A2-8, chuck 10″.
Goodway (Тайвань)
GS-260MYS — шпиндель A2-8, chuck 10″.
GLS-2800 — шпиндель A2-8, chuck 10″.
Haas (США)
ST-28 — шпиндель A2-8, chuck 10″.
ST-35 — шпиндель A2-8, chuck 12″.
Станки со шпинделем A2-11 и A2-15
Tongtai (Тайвань)
TNL-160ALII[1M] — шпиндель A2-11, chuck 15″.
Hyundai WIA (Корея)
L4000LC — шпиндель A2-15, chuck 21″.
SMEC (Корея/Китай)
SL 5500B — шпиндель A2-15, chuck 24″.
Важное примечание: Патроны серии OP-B полностью совместимы с Kitagawa BB по посадочным размерам и оснастке. Это означает, что они могут быть установлены на любой станок, где предусмотрено место под патрон BB-206, BB-208, BB-210, BB-212, BB-215 или BB-218.
