Ручной спиральный патрон AutoStrong SC-10 (10″, 273 мм) — купить трёхкулачковый патрон с цельными кулачками
Десятидюймовый патрон для токарных станков и поворотных столов

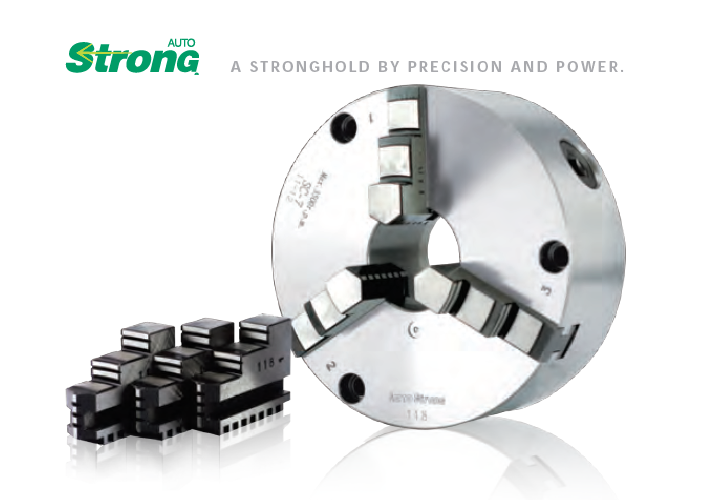

AutoStrong SC-10 — восьмая модель серии SC, трёхкулачковый ручной спиральный патрон с неразборными (цельными) кулачками. При наружном диаметре 273 мм он развивает усилие зажима 3500 кгс и работает на скоростях до 1800 об/мин. Модель создана для универсальных токарно-винторезных станков среднего и тяжёлого класса, а также для установки на поворотные столы ЧПУ (4-я ось) и вертикальные фрезерные станки.
Ключевые особенности SC-10:
- Спиральный (реечный) механизм — самозацентрирование заготовки при зажиме
- Цельные кулачки — неразборная конструкция, обеспечивающая жёсткость и точность
- Точность зажима 0.03 мм (0.0012″) T.I.R. — высокая повторяемость
- Корпус из чугуна MEEHANITE — в 3 раза прочнее обычного чугуна
- Взаимозаменяемые прямые и обратные кулачки — для наружного и внутреннего зажима
Комплект поставки:

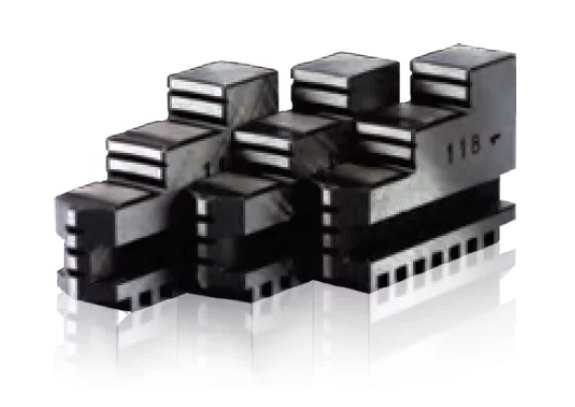

- Прямые закалённые ступенчатые кулачки OJ-SC10 (наружный зажим)
- Обратные закалённые ступенчатые кулачки IJ-SC10 (внутренний зажим)
- Крепёжные болты
- Набор ключей
- Инструкция
Купить AutoStrong SC-10
Цена: 175 000 ₽ с НДС
Наличие: ✅
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)
Комплект поставки: Патрон, прямые кулачки OJ-SC10, обратные кулачки IJ-SC10, крепёжные болты, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Цельные кулачки в комплекте
✔️ Точность зажима 0.03 мм T.I.R.
✔️ Корпус из чугуна MEEHANITE
✔️ Техническая поддержка по подбору
Cрок поставки 3–5 недель
Страна производства: Тайвань (Di Chun Iron Works / AutoStrong)
Комплект поставки: Патрон, прямые кулачки OJ-SC10, обратные кулачки IJ-SC10, крепёжные болты, набор ключей, инструкция
✔️ Оригинал AutoStrong
✔️ Цельные кулачки в комплекте
✔️ Точность зажима 0.03 мм T.I.R.
✔️ Корпус из чугуна MEEHANITE
✔️ Техническая поддержка по подбору
Токарные патроны и гидроцилиндры AutoStrong
со склада в Москве
N-200 Серия | Гидравлические токарные патроны
NB серия | Гидравлические токарные патроны
SC серия | Ручные токарные патроны
SK серия | Ручные токарные патроны
M и MK серии | Гидроцилиндры
Технические характеристики AutoStrong SC-10
| Параметр | Значение |
| Модель | SC-10 |
| Диаметр патрона | 273 мм (10″) |
| Тип механизма | Спиральный, ручной, самоцентрирующийся |
| Центральное отверстие, ⌀ | 75 мм |
| Диапазон зажима (наружный) | Ø6–Ø260 мм |
| Диапазон зажима (внутренний) | Ø86–Ø250 мм |
| Допустимый момент на ключе | 16.0 кгс·м |
| Усилие зажима | 3500 кгс |
| Макс. частота вращения | 1800 об/мин |
| Масса | 37.5 кг |
| Момент инерции | 0.24 кг·м² |
| Крепление | Переднее / заднее (Plain Back) |
| Точность зажима | 0.03 мм T.I.R. |
Скачать каталог патронов серии SC
| Раздел каталога | Содержание |
| Модельный ряд | Технические характеристики всех 10 моделей: SC-3, SC-4, SC-5, SC-6, SC-7, SC-8, SC-9, SC-10, SC-12, SC-16 |
| Геометрические размеры | Полные таблицы размеров для всех моделей серии |
| Кулачки | Прямые (OJ-SC) и обратные (IJ-SC) закалённые ступенчатые кулачки для всех моделей |
| Переходные фланцы | Фланцы под шпиндели A2-4…A2-8, фланцы-планшайбы для поворотных столов, фланцы-основания для вертикального использования |
| Применение | Токарно-винторезные станки, поворотные столы ЧПУ, вертикальные фрезерные центры |
| Аналоги | Kitagawa SC/JN, Samchully SC/FSC, CHANDOX SC, AutoGrip SC, SEOAM SC, Chanfor SC, Howa, TonFou, Fuerda, Bison, Röhm, Vertex |
Модельный ряд и технические характеристики серии SC
Единицы измерения / мм
Таблица 1. Параметры
| Модель / Параметр | Проходное отверстие, ⌀ мм | Усилие зажима, кгс | Момент на ключе, кгс·м | Макс. об/мин | Вес, кг | Момент инерции, кг·м² | Диапазон зажима наружный / внутренний |
| SC-3 | 16 | 900 | 3.0 | 2500 | 1.7 | — | Ø2–Ø70 / Ø24–Ø64 |
| SC-4 | 24 | 1200 | 4.5 | 2500 | 3.7 | — | Ø3–Ø95 / Ø29–Ø84 |
| SC-5 | 32 | 1500 | 6.5 | 2500 | 5.2 | 0.01 | Ø3–Ø110 / Ø33–Ø100 |
| SC-6 | 45 | 2200 | 9.0 | 2000 | 9.3 | 0.03 | Ø4–Ø160 / Ø48–Ø150 |
| SC-7 | 58 | 2500 | 11.0 | 2000 | 14.2 | 0.06 | Ø4–Ø180 / Ø56–Ø170 |
| SC-8 | 58 | 2500 | 11.0 | 2000 | 16.0 | 0.07 | Ø4–Ø190 / Ø62–Ø180 |
| SC-9 | 65 | 3000 | 14.0 | 1800 | 24.5 | 0.14 | Ø5–Ø220 / Ø72–Ø210 |
| SC-10 | 75 | 3500 | 16.0 | 1800 | 37.5 | 0.24 | Ø6–Ø260 / Ø86–Ø250 |
| SC-12 | 90 | 4200 | 20.0 | 1800 | 52.0 | 0.45 | Ø8–Ø300 / Ø100–Ø290 |
| SC-16 | 115 | 5500 | 30.0 | 1200 | 110.0 | 1.45 | Ø12–Ø400 / Ø130–Ø380 |
Таблица 2. Геометрические размеры
Единицы измерения / мм
| Модель / Размер | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G (крепёж) | H, мм | J, мм | K, мм | L, мм |
| SC-3 | 86 | 46 | 60 | 73 | 16 | 4.1 | 3-M6 / 3-M6×50 | 36 | 11 | 14.3 | 7 |
| SC-4 | 112 | 60 | 80 | 95 | 24 | 4.8 | 3-M8 / 3-M8×70 | 42 | 14 | 16.6 | 8 |
| SC-5 | 132 | 60 | 100 | 115 | 32 | 4.8 | 3-M8 / 3-M8×70 | 50 | 16 | 20.3 | 8 |
| SC-6 | 167 | 67 | 130 | 147 | 45 | 5.5 | 3-M10 / 3-M10×70 | 63 | 19 | 23.7 | 10 |
| SC-7 | 192 | 76.5 | 155 | 172 | 58 | 5.5 | 3-M10 / 3-M10×80 | 77 | 21.5 | 29.4 | 11 |
| SC-8 | 200 | 76.5 | 160 | 176 | 58 | 5.5 | 3-M10 / 3-M10×80 | 77 | 21.5 | 29.4 | 11 |
| SC-9 | 232 | 87 | 190 | 210 | 65 | 5.5 | 3-M12 / 3-M12×80 | 95 | 27 | 35.2 | 12 |
| SC-10 | 273 | 97 | 230 | 250 | 75 | 5.5 | 3-M12 / 3-M12×90 | 110 | 30 | 39.2 | 14 |
| SC-12 | 305 | 105 | 260 | 280 | 90 | 5.5 | 3-M16 / 3-M16×90 | 120 | 35 | 45.2 | 15 |
| SC-16 | 405 | 130 | 350 | 375 | 115 | 5.5 | 3-M20 / 3-M20×100 | 160 | 45 | 60.0 | 18 |
Применение AutoStrong SC-10
1. Универсальные токарно-винторезные станки тайваньского производства
Патрон SC-10 устанавливается на универсальные токарно-винторезные станки среднего и тяжёлого класса. Наиболее распространённые модели:
WinHo — серии L560, L660, X860
Shun Chuan — серии SR-2160
Sun Master — серии AHL
Union Mechatronic — серии TC 510
Chiah Chyun — серии CT3
2. Поворотные столы ЧПУ тайваньского производства
Патрон SC-10 устанавливается на поворотные столы (4-я ось) через переходной фланец. Производители:
GSA Technology — серии CNC-320R, CNC-400R
Detron — серии GXA-320H, GTFAE-410
TJR Precision Technology — серии RC-320R, RC-400R
Parkson Wu Industrial — серии PARS-350, PARS-400
Tanshing Accurate Industrial — серии MRNC-320, MRNC-400
HSU PEN — серии FEH-255, SUHC-340
3. Вертикальные фрезерные станки и обрабатывающие центры с ЧПУ
Патрон SC-10 крепится задним торцем на рабочем столе вертикального обрабатывающего центра через фланец-основание, позволяя зажимать цилиндрические заготовки вертикально.
4. Другие применения
Токарные станки с ЧПУ (как вспомогательная оснастка)
Традиционные токарные станки
Шлифовальные станки
Делительные столы
Взаимозаменяемость с другими брендами
Патроны AutoStrong SC совместимы с ручными спиральными патронами других производителей по посадочным размерам и оснастке. Ниже приведена таблица соответствия моделей.
| Бренд | Модель-аналог | Примечание |
| Kitagawa | SC-10 | Полная взаимозаменяемость |
| Samchully | SC-355 | Полная взаимозаменяемость |
| CHANDOX | SC-10 | Полная взаимозаменяемость |
| AutoGrip | SC-10 | Полная взаимозаменяемость |
| SEOAM | SC-10 | Полная взаимозаменяемость |
| Howa | SC-10N | Полная взаимозаменяемость |
| TonFou | SC-10 | Полная взаимозаменяемость |
| Fuerda | K11-250 | Полная взаимозаменяемость (китайский аналог) |
| Bison | 3-jaw scroll | Совместимость по оснастке |
| Röhm | Duro 3-jaw | Совместимость по оснастке |
| Vertex | 3-jaw scroll | Совместимость по оснастке |
Обратите внимание: Даже при полной взаимозаменяемости проверяйте посадочные размеры и тип крепления (переднее/заднее).
Опции для AutoStrong SC-10
1. Кулачки OJ-SC10 и IJ-SC10
| Тип кулачков | Артикул | Назначение |
| Прямые закалённые | OJ-SC10 | Наружный зажим |
| Обратные закалённые | IJ-SC10 | Внутренний зажим |
Примечание: Оба типа кулачков входят в стандартный комплект поставки патрона SC-10.
2. Переходные фланцы (адаптеры)
Патрон SC-10 устанавливается через переходные фланцы (адаптеры) в трёх конфигурациях. Все фланцы изготавливаются из высокопрочной стали, проходят закалку и шлифовку, что обеспечивает точность центрирования и жёсткость соединения.
2.1. Фланцы для токарных станков с ЧПУ (конус A2)
| Тип фланца | Модель | Применение |
| Фланец под A2-6 | AP-SC-10-A2-6 | Для токарных станков с ЧПУ со шпинделем A2-6 |
| Фланец под A2-8 | AP-SC-10-A2-8 | Для токарных станков с ЧПУ со шпинделем A2-8 |
Примечание: Для SC-10 (10″) наиболее востребованы фланцы A2-6 и A2-8. Возможно изготовление под нестандартный шпиндель по чертежу заказчика.
2.2. Фланцы-планшайбы для поворотных столов
| Производитель | Модель поворотного стола | Артикул фланца |
| GSA Technology | CNC-320R | AP-SC-10-CNC-320R |
| GSA Technology | CNC-400R | AP-SC-10-CNC-400R |
| GSA Technology | CNC-500R | AP-SC-10-CNC-500R |
| GSA Technology | CNCT-320 | AP-SC-10-CNCT-320 |
| GSA Technology | CNCT-800 | AP-SC-10-CNCT-800 |
| Detron | GXA-320H | AP-SC-10-GXA-320H |
| Detron | GTFAE-410 | AP-SC-10-GTFAE-410 |
| Detron | GTFAE-500 | AP-SC-10-GTFAE-500 |
| TJR Precision | RC-320R | AP-SC-10-RC-320R |
| TJR Precision | RC-400R | AP-SC-10-RC-400R |
| TJR Precision | HR-320B | AP-SC-10-HR-320B |
| TJR Precision | HR-400 | AP-SC-10-HR-400 |
| Parkson Wu | PARS-350 | AP-SC-10-PARS-350 |
| Parkson Wu | PARS-400 | AP-SC-10-PARS-400 |
| Parkson Wu | HMG3-501 | AP-SC-10-HMG3-501 |
| Tanshing Accurate | MRNC-320 | AP-SC-10-MRNC-320 |
| Tanshing Accurate | MRNC-400 | AP-SC-10-MRNC-400 |
| Central Star | NRT-B500RV | AP-SC-10-NRT-B500RV |
| Central Star | NRTT-B250Y | AP-SC-10-NRTT-B250Y |
| HSU PEN | FEH-255 | AP-SC-10-FEH-255 |
| HSU PEN | SUHC-340 | AP-SC-10-SUHC-340 |
| TE-SHIN | RD320 | AP-SC-10-RD320 |
| TE-SHIN | CR320 | AP-SC-10-CR320 |
| TE-SHIN | HRD650 | AP-SC-10-HRD650 |
| Jin Year | JRNC320 | AP-SC-10-JRNC320 |
| Jin Year | JRNC400 | AP-SC-10-JRNC400 |
| Jin Year | HRT-320 | AP-SC-10-HRT-320 |
| Topsdisk | TD-400 | AP-SC-10-TD-400 |
| Exact Machinery | NCT-320 | AP-SC-10-NCT-320 |
| Exact Machinery | ERT-500 | AP-SC-10-ERT-500 |
| Hydex | AR-250 | AP-SC-10-AR-250 |
| Hydex | ATK-200 | AP-SC-10-ATK-200 |
| Kitagawa | GT200 | AP-SC-10-GT200 |
| Kitagawa | RKT501 | AP-SC-10-RKT501 |
| Kitagawa | RKT600 | AP-SC-10-RKT600 |
| Kitagawa | CK-серия | AP-SC-10-CK |
Применение: Обработка деталей на 4-й оси, фрезерование, сверление, растачивание, нарезание резьбы, пазов, граней и шлицев. При заказе уточняйте модель поворотного стола — от неё зависит посадочный размер фланца.
2.3. Фланцы-основания для вертикального использования на фрезерных станках и центрах ЧПУ
| Тип фланца | Модель | Применение |
| Фланец-основание | AP-SC-10-VMC | Для вертикального использования на фрезерных центрах с ЧПУ |
Применение: Зажим цилиндрических заготовок вертикально, обработка деталей по диаметру и торцу, шлифование, сверление, фрезерование.
Важно: При заказе фланцев уточняйте тип посадочного места, модель патрона и тип рабочего стола фрезерного станка.
